Mzb2 - Varianten mit einem Transformator

Technische Daten, Schaltplan , Downloads, Beschreibung der Behälter Transformatorstationen TypsMzb 20/2x630 Produktion ZPUE S.A.
Stacja typu Mzb2 (3,15x2,6 do 4,76x3,06) - warianty jednotransformatorowe

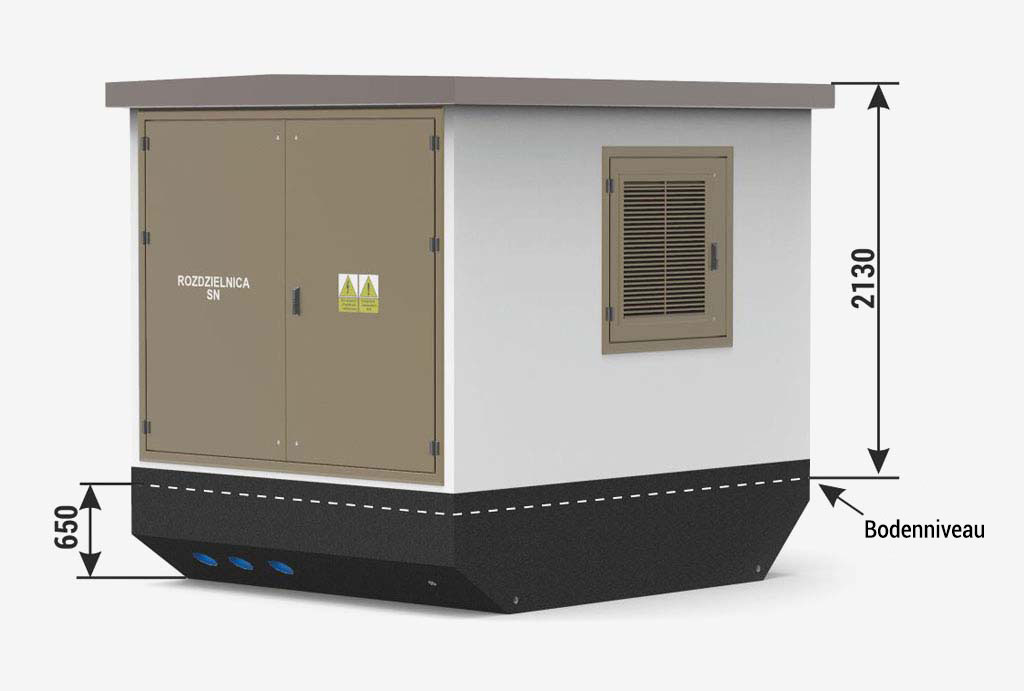

Höhe des Hauptteils der Station
Standard 2650 mm
Option 2400, 3000 mm
Die Stationen können in folgenden Varianten ausgeführt werden
Länge 3150 mm / 3800 mm / 4200 mm / 4700 mm
Breite 2600 mm / 3000 mm
(die oben genannten Maße gelten für Wände mit einer Dicke von 90 mm, bei einer Dicke von 120 mm müssen zu jedem Maß 60 mm addiert werden)

Geräteanordnung

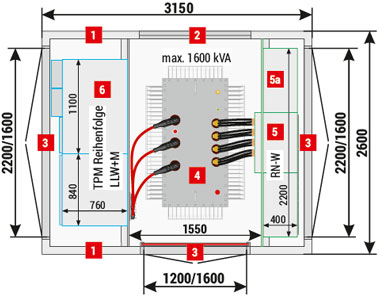

Mzb2 (3,15x2,6) 20/1600-4
Mzb2 (3,15x2,6) 20/1600-4

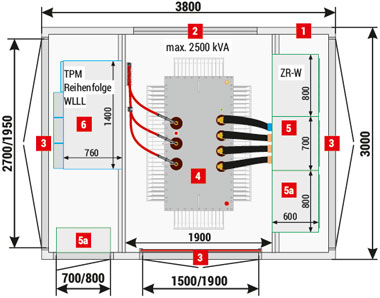

Mzb2 (3,8x3) 20/2500-4
Mzb2 (3,8x3) 20/2500-4

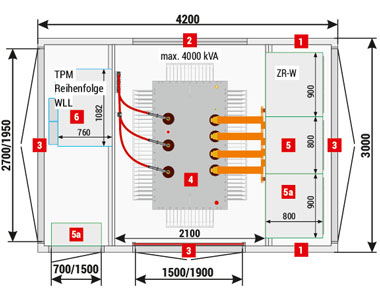

Mzb2 (4,2x3) 20/4000-3
Mzb2 (4,2x3) 20/4000-3
1 Wände, Stärke 120 mm - Standard, 90 mm - Option
2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
6 MS-Schaltanlage

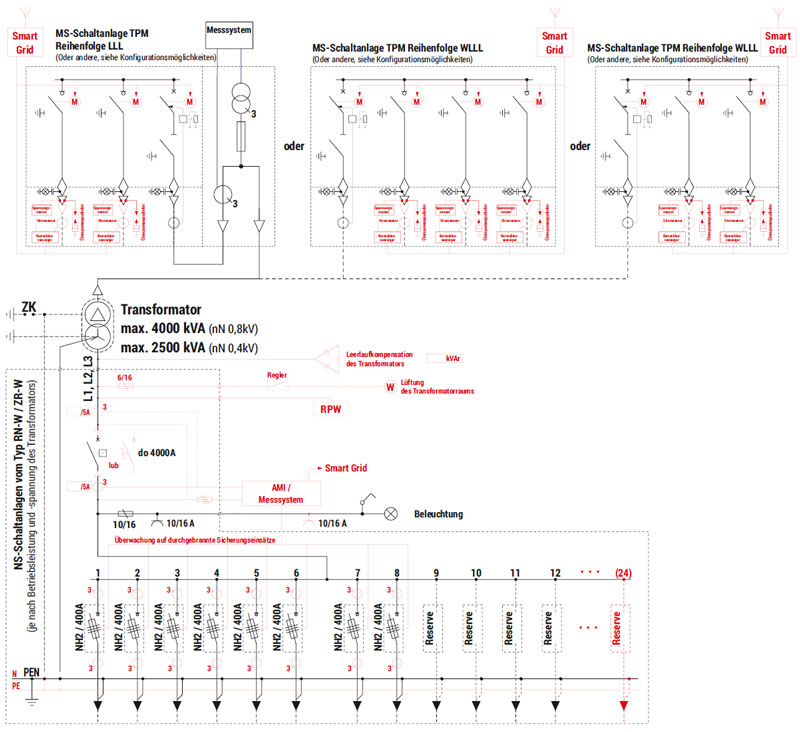

Elektrisches Schaltbild

Schemat elektryczny stacji Stacja typu Mzb2 (3,15x2,6 do 4,76x3,06) - warianty jednotransformatorowe

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

Technische Daten / Konfigurationsmöglichkeiten

Obudowy betonowe Mzb2
Gewicht / Fläche
Hauptteil 9 500 - 22 000 kg
Betondach 3 200 - 5 200 kg
Metalldach 350 - 800 kg
Nutzfläche 7,19 - 12,75 m2
Technische Daten / Konfigurationsmöglichkeiten
Transformator* (4) Maximale Leistung / Abmessungen 4000 kVA (nN 0,8 kV)
2500 kVA (nN 0,4 kV)
Klassifizierung der Störlichtbogenfestigkeit IAC-AB-20 kA-1s
Gehäuseklasse 10 (je nach Konfiguration der Station)
Elektrische Parameter der Schaltanlagen MS NS
Bemessungsspannung bis 25 kV bis 0,8 kV
Bemessungsstrom 630 A bis 4000 A
Bemessungskurzzeitstromfestigkeit bis 25 kA (1s) bis 85 kA (1s)
Bemessungsstoßstromfestigkeit bis 63 kA bis 187 kA
Schaltanlage** Typ Maximale Feldanzahl
NS (5) RN-W 20 (Breite 2600) / 24 (Breite 3000)
ZR-W 16 (Breite 2600) / 20 (Breite 3000)
MS (6) TPM 6 (z. B. LLLLLW für Breite 2600)
7 (z. B. TLLLLLL für Breite 3000)
Rotoblok SF (500) 4 (Breite 2600) / 5 (Breite 3000)

* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt. Maximale Leistung und Abmessungen hängen von der Konfiguration der Station ab.

** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
In Klammern sind Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben Die Möglichkeit des Einbaus anderer Schaltanlagentypen und - konfigurationen ist immer mit dem Hersteller der Station abzusprechen.
