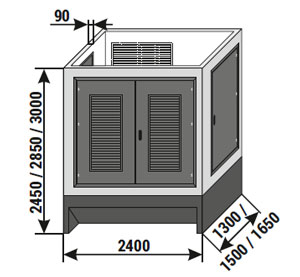

| Höhe des Hauptteils der Station | |
| Standard | 2850 mm |
Geräteanordnung

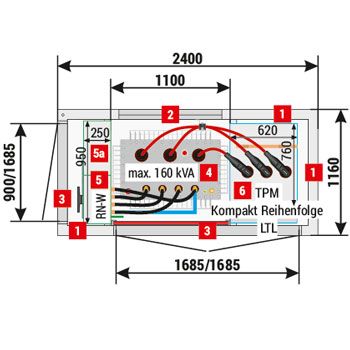

Mzb1 (2,4x1,16) 20/160-3"a”

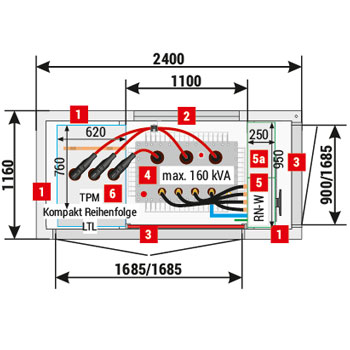

Mzb1 (2,4x1,16) 20/160-3"b”

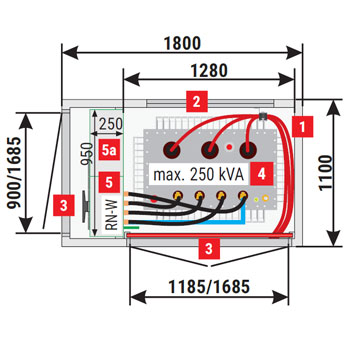

Mzb1 (1,8x1,1) 20/250 Variante ohne MS-Schaltanlage

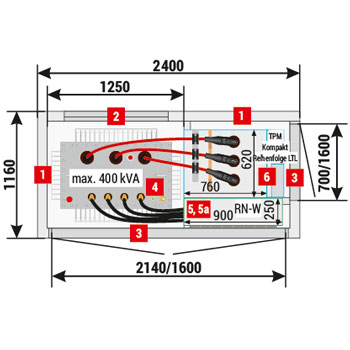

Mzb2 (2,4x1,16) 20/400-3”a”
| 1 | Wände, Stärke 90 mm - Standard für Stationen 2,4x2,16, 60 mm - Standard für Stationen 1,8x1,1 |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option |
| 3 | Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche | 2,4x1,16 | 1,8x1,1 |
| Hauptteil | 4 200 kg | 3 800 kg |
| Betondach | 1 000 kg | 600 kg |
| Nutzfläche | 2,18 m2 | 1,65 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator* (4) Maximale Leistung / Abmessungen | bis 160 kVA / 800 x 1050 x 1500 [mm] bis 400 kVA / 900 x 1150 x 1600 [mm] (je nach Variante der Station) |
||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-16 kA-1s | ||
| Gehäuseklasse | bis 10 (je nach Konfiguration der Station) | ||

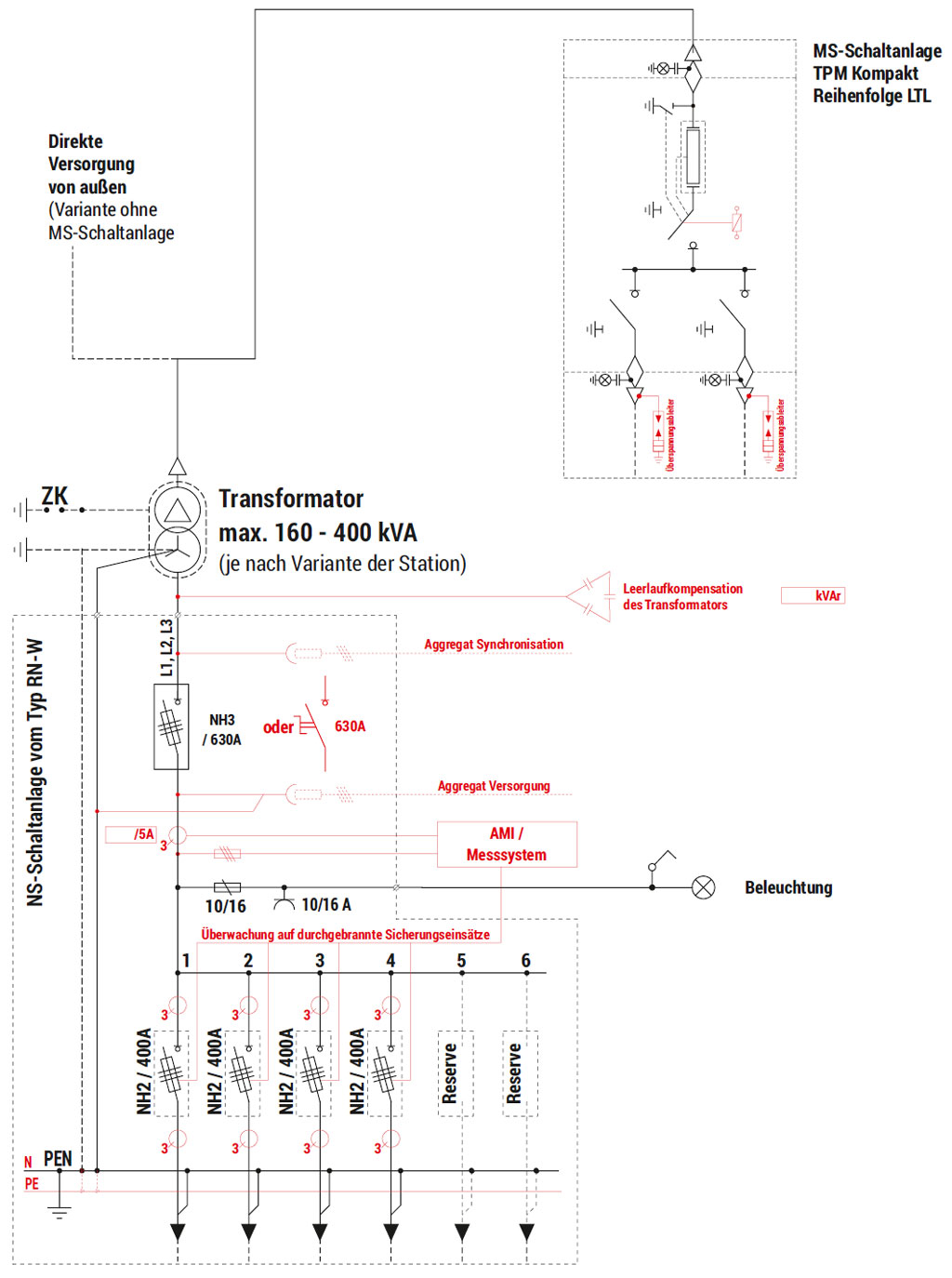

| Elektrische Parameter der Schaltanlagen | MS | NS | |
| Bemessungsspannung | bis 25 kV | bis 0,69 kV | |
| Bemessungsstrom | 630 A | bis 630 A | |
| Bemessungskurzzeitstromfestigkeit | bis 20 kA (1s) | bis 20 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 50 kA | bis 40 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 6 | |
| MS (6) | TPM Kompakt / Ohne | 3 (LTL) / ohne MS-Schaltanlage | |
* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Gerätenim Katalog. In Klammernsindmaximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
