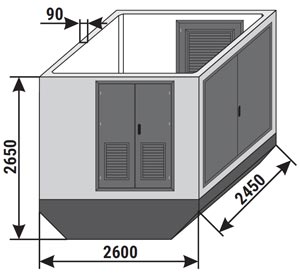

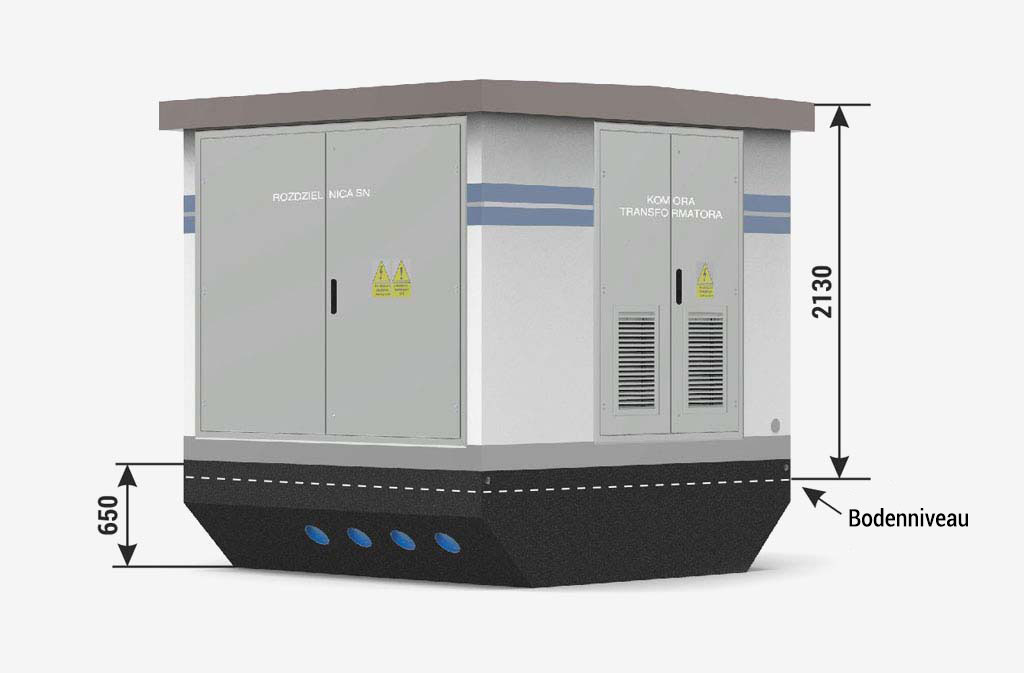

| Höhe des Hauptteils der Station | |
| Standard | 2650 mm |
Geräteanordnung

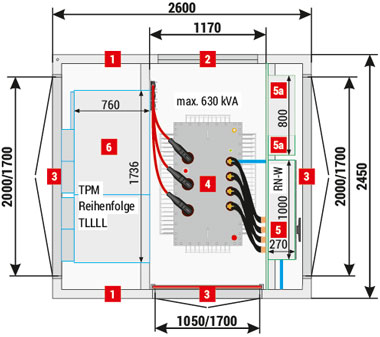

Mzb2"b” 20/630-5"a”

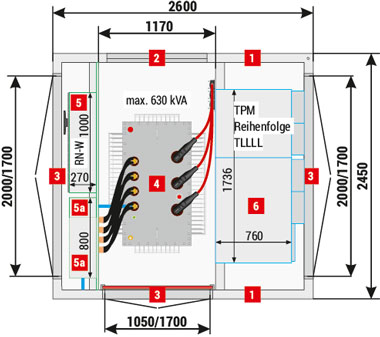

Mzb2"b” 20/630-5"b”
| 1 | Wände, Stärke 90 mm - Standard |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option |
| 3 | Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
Technische Daten / Konfigurationsmöglichkeiten

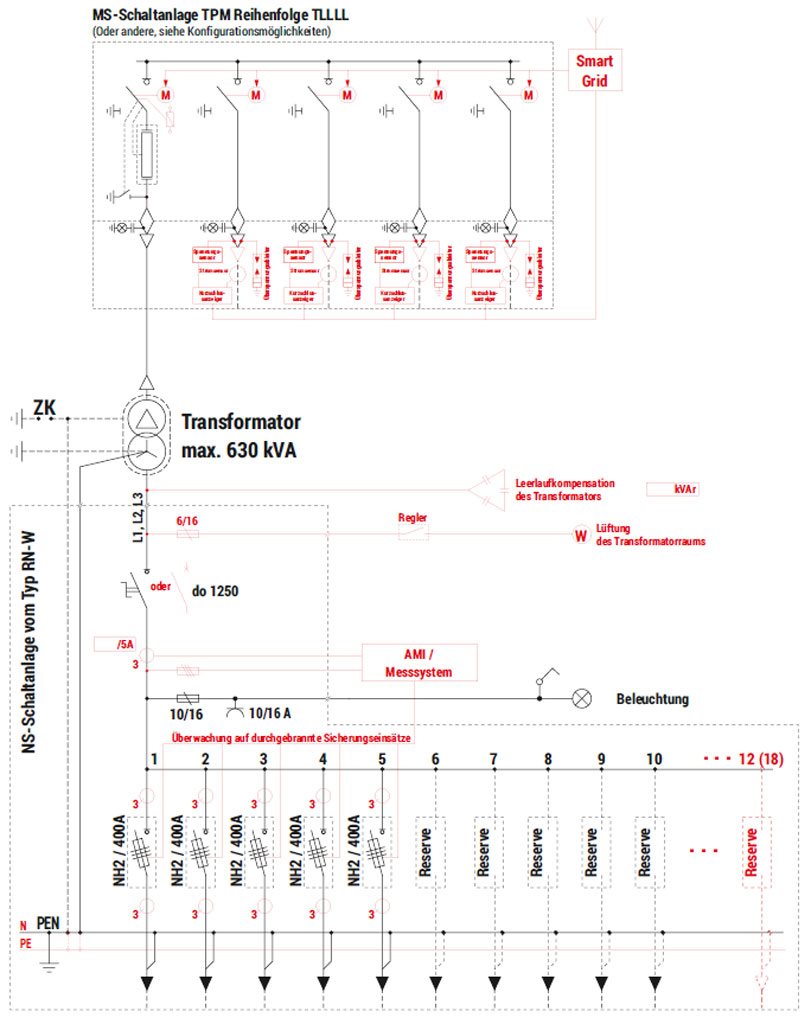

| Gewicht / Fläche | |
| Hauptteil | 8000 kg |
| Betondach | 2 450 kg |
| Metalldach | 300 - 500 kg |
| Nutzfläche | 5,49 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator* (4) Maximale Leistung / Abmessungen | 630 kVA / 980 x 1550 x 1850 [mm] | ||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-20 kA-1s | ||
| Gehäuseklasse | 10 | ||
| Elektrische Parameter der Schaltanlagen | SN | nN | |
| Bemessungsspannung | bis 25 kV | bis 0,69 kV | |
| Bemessungsstrom | 630 A | bis 1250 A | |
| Bemessungskurzzeitstromfestigkeit | bis 25 kA (1s) | bis 25 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 63 kA | bis 55 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 12 (18 wenn Smart Grid gemeinsam mit AMI) | |
| MS (6) | TPM | 5 (TLLLL oder WLLLL) | |
* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen.Geräten im Katalog.In Klammern sind maximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
