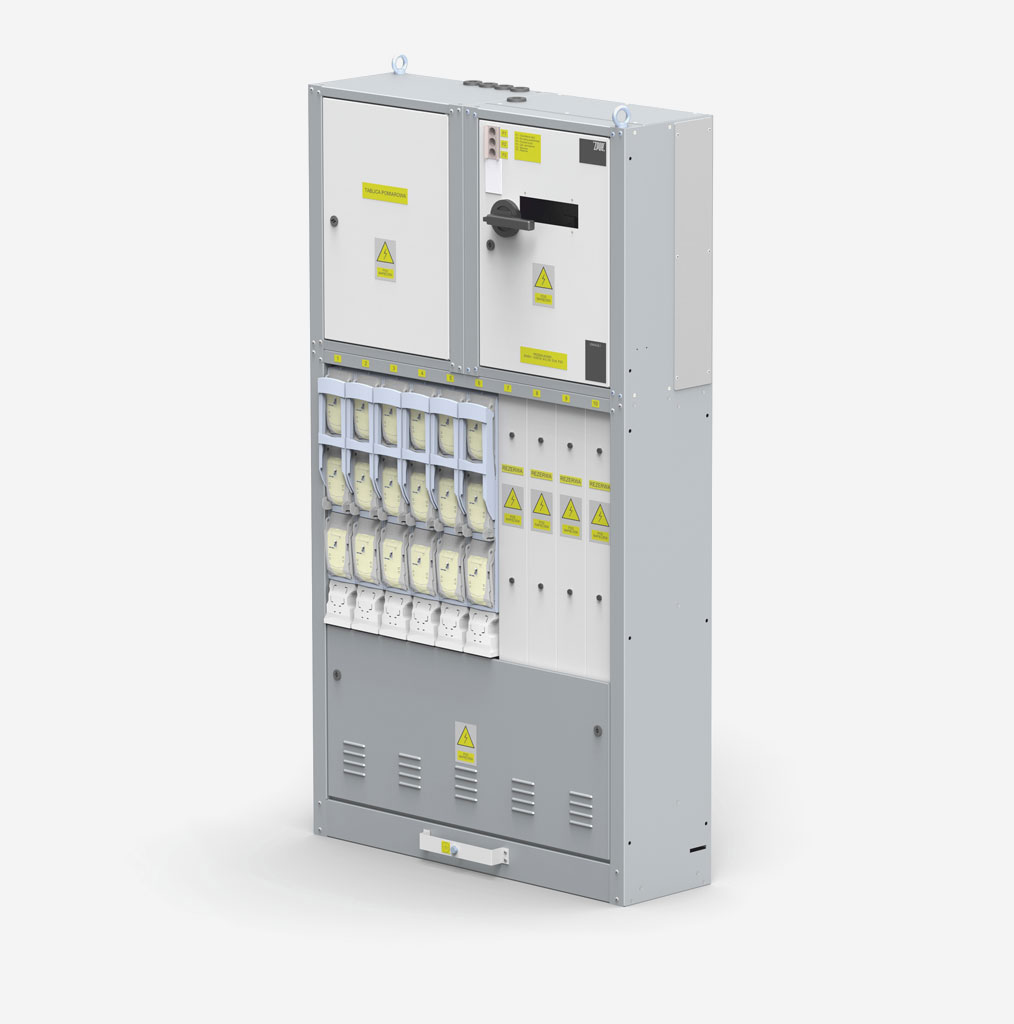

In diesem Katalog werden die Niederspannungsschaltanlagen des Typs RN-W, die für die Versorgung elektrischer Niederspannungsgeräte bestimmt sind, vorgestellt. Sie werden häufig in kommunalen Trafostationen, Industrieanlagen, Einkaufszentren und anderen Einrichtungen eingesetzt.

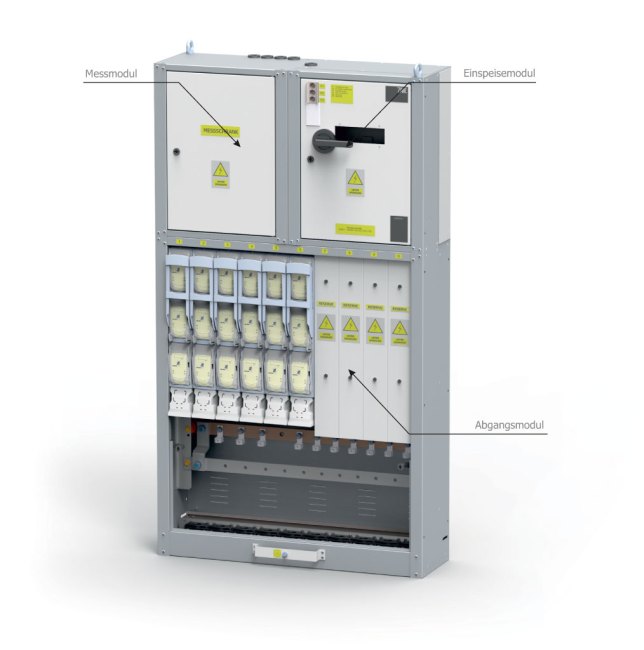

Funktionsmodule der Schaltanlage
Die Schaltanlage besteht aus unabhängigen Elementen (Modulen), die zu verschiedenen Einheiten zusammengestellt werden können.
Basismodule der Schaltanlage RN-W:
- Abgangs-(Trenn-)Modul,
- Einspeisemodul,
- Messmodul,
- andere Module, z. B. Geländebeleuchtung, Installationsgeräte, Automatisierung, usw.
Die Möglichkeiten der Ausführung der einzelnen Elemente sind in den Tabellen aufgeführt.
Abgangsmodul
Im Abgangsmodul können 5 bis 12 Sicherungslasttrennschalter der Größe 1 bis 3 verschiedener Hersteller zusammen mit Wandlern installiert werden. Abgangsmodule können zu Einheiten zusammengefasst werden.
| Abgangsmodul |
|||
| Bezeichnung des Moduls | Anzahl der Lasttrennschalter der Größen 1 bis 3 (Größe 00) |
Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||
| CO-5 | 5 (10) | 550 x 1275 x 400 (320) | Bei den Lasttrennschaltern ARS, BTVC und NSL ist es möglich, zwei Lasttrennschalter der Gruppe 00 anstelle der Lasttrennschaltergruppe 1-3 zu installieren. |
| CO-10 | 10 (20) | 1100 x 1275 x 400 (320) | |
| Sonderanfertigung | |||
| CO-6 | 6 (12) | 700 x 1275 x 400 (320) | Bei den Lasttrennschaltern ARS, BTVC und NSL ist es möglich, zwei Lasttrennschalter der Gruppe 00 anstelle der Lasttrennschaltergruppe 1-3 zu installieren. |
| CO-7 | 7 (14) | 800 x 1275 x 400 (320) | |
| CO-8 | 8 (16) | 900 x 1275 x 400 (320) | |
| CO-9 | 9 (18) | 1000 x 1275 x 400 (320) | |
| CO-12 | 12 (24) | 1300 x 1275 x 400 (320) | |

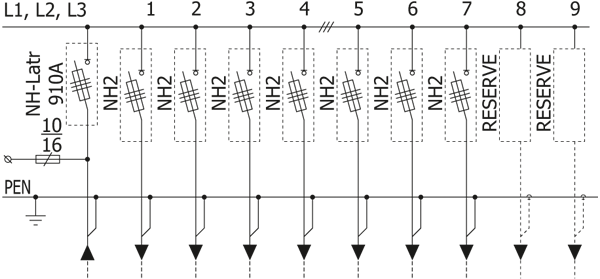

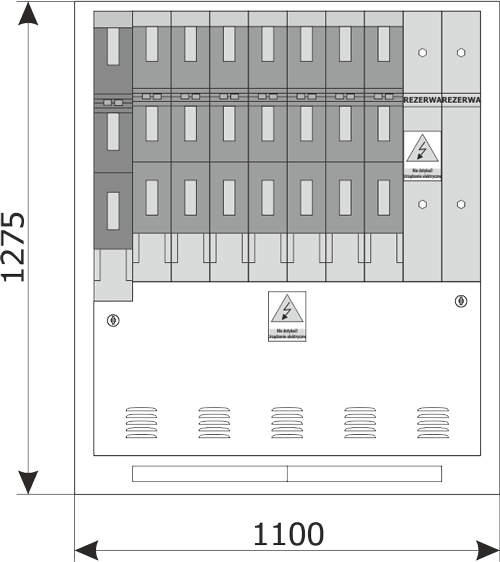

| CZO-1 | 9 (18) | 1100 x 1275 x 400 (320) | Das Einspeise-/Abgangsmodul ist für den Einbau des Lasttrennschalters vom Typ NH - latr 910 und der Lasttrennschalter der Gruppen 1-3 geeignet. Details siehe Abbildung 1 |

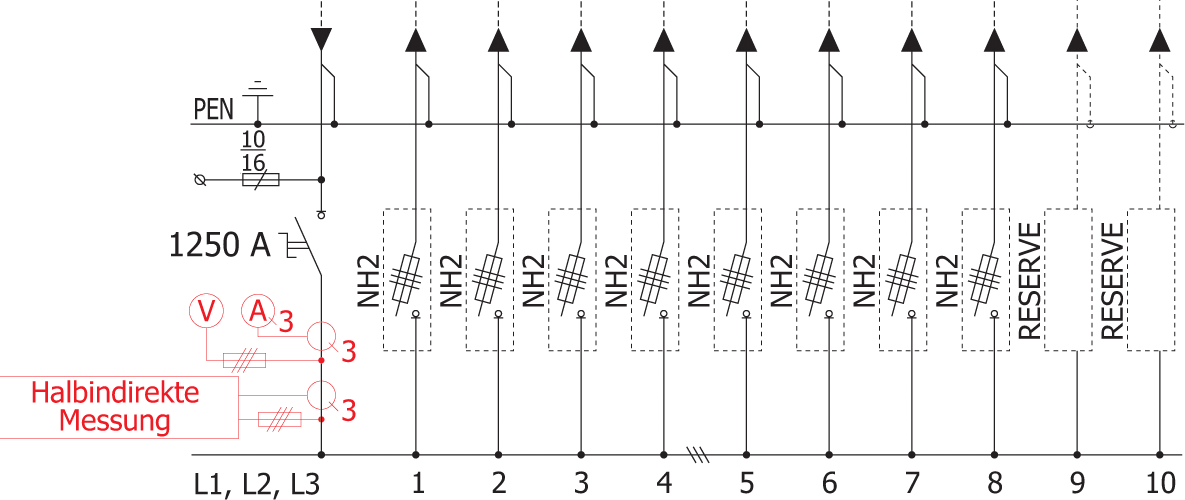

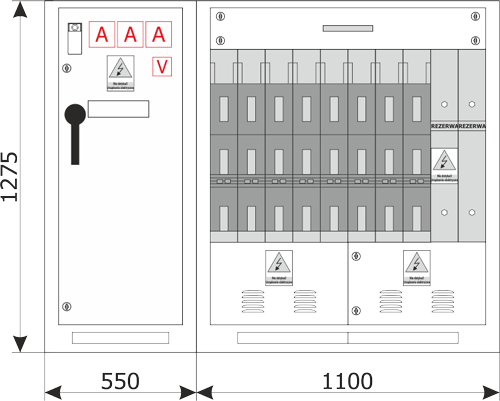

| CZO-2 | 10 (20) | 1650 x 1275 x 400 (320) | Das Einspeise-/Abgangsmodul ist für den Einbau des Lasttrennschalters INP-1250 und der Abgangs-Lasttrennschalter der Gruppen 1-3 geeignet. Details siehe Abbildung 2 |

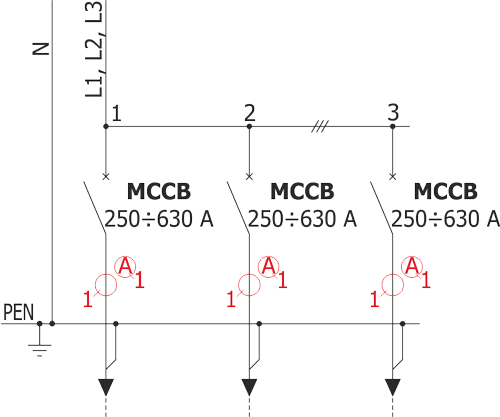

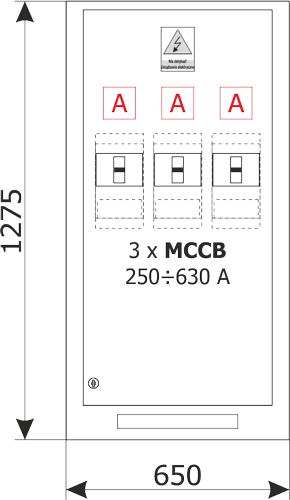

| CO-...XX | 0 | XXX x 1275 x 400 (320) | Das Abgangsmodul ist für den Einbau von für 2 oder 3 Kompaktleistungsschaltern von 250 bis 630 A geeignet. Details siehe Abbildung 3, Die Bezeichnung und Abmessungen des Moduls hängen von der Art und Anzahl der installierten Lasttrennschalter ab. |
Größen der für die Verbindungen verwendeten Sicherungseinsätze und Kabel. Typ der V-Klemme in Abhängigkeit vom Gerätetyp:
| Gerätegruppe | Strombereiche der Sicherungseinsätze |
max. Kabelquerschnitt |
| GR. 00 | 6 ÷ 160 A | bis 95 mm2 (je nach Gerätetyp) |
| GR. 1 | 6 ÷ 250 A | 240 mm2 (300 mm2 - bei mehradrigen Kabeln) |
| GR. 2 | 63 ÷ 400 A | |
| GR. 3 | 250 ÷ 630 A |
Beispile für Spezialausführungen
Zusatzausstattung ist rot gekennzeichnet.
Zusatzausstattung ist rot gekennzeichnet.

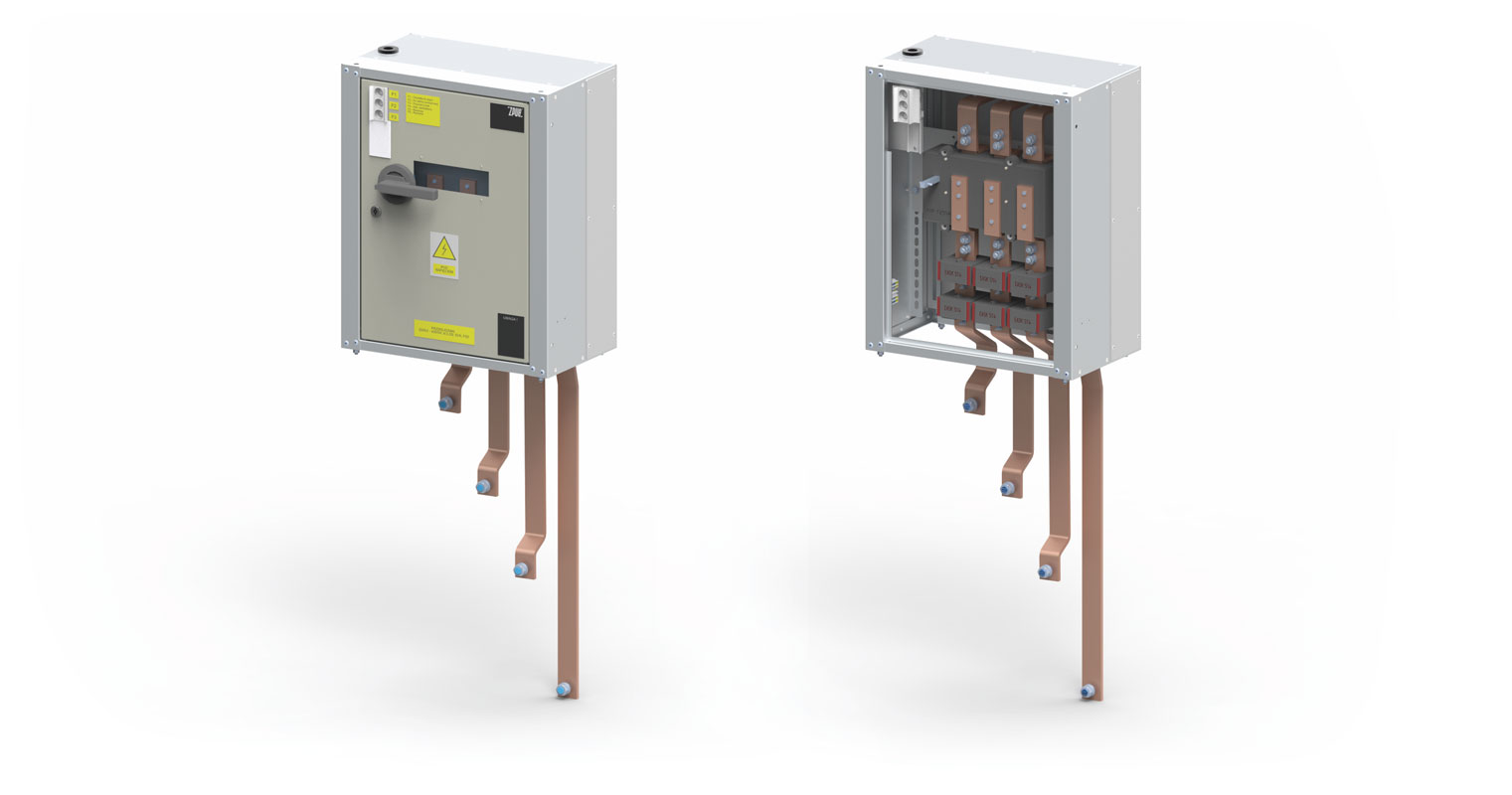

Einspeisefach (Einspeisemodul)
Im Einspeisemodul kann ein Lasttrennschalter INP 1000 - 2000, ein Lasttrennschalter eines Drittanbieters (nach Absprache) oder ein Kompaktleistungsschalter mit einem Strom (630 - 1600 A) installiert werden. Der Leistungs- oder Lasttrennschalter kann mit einem Motorantrieb ausgestattet werden. Es können auch Amperemeter, Voltmeter oder Netzanalysatoren installiert werden.
| Einspeisemodul |
|||
| Bezeichnung des Moduls | Eingebautes Gerät | Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||
| CZ-1 | Lasttrennschalter INP 1250 oder anderer |
550 x 675 x 400 (320) | Es können ebenfalls Stromwandler, Amperemeter, Voltmeter und Wandler für die halbdirekte Energiemessung installiert werden. |
| Sonderanfertigung | |||
| CZ-4 | Kompaktleistungsschalter 630-1600A |
550 x 675 x 400 (320) | Antrieb an der Tür, Einbau von Stromwandlern nicht möglich |
| CZ-5 | Kompaktleistungsschalter 630-1600A*) |
550 x 800 x 400 (320) | Wie bei der Standardausführung |

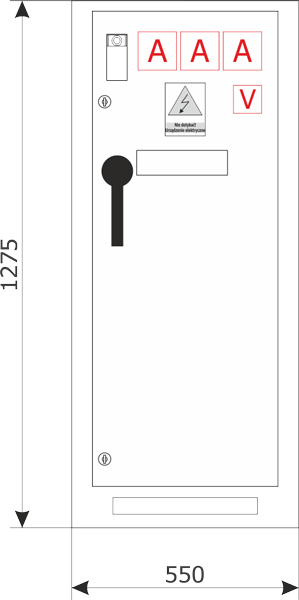

| CZ-6 | Lasttrennschalter INP 1250 (oder anderer*) |
1100 x 1275 x 400 (320) | Wie bei der Standardausführung kann ein zusätzlicher Stromkreisschutz für die eigenen Anforderungen der Station installiert werden. Details siehe Abbildung 4 |

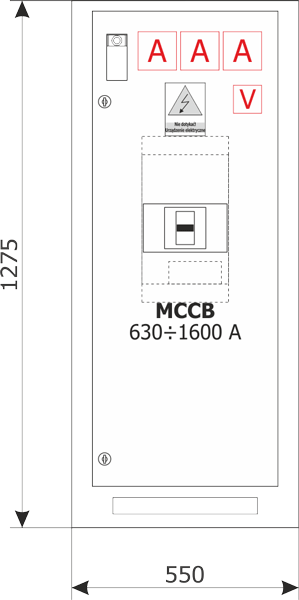

| CZ-9 | Kompaktleistungsschalter 630-1600A*) |
550 x 1275 x 400 (320) | Wie oben. Details siehe Abbildung 5 |
*) - Die in Schaltanlagen verwendeten Geräte können nach Absprache mit dem Hersteller mit einem Motorantrieb ausgestattet werden.
Beispile für Spezialausführungen
Zusatzausstattung ist rot gekennzeichnet.
Zusatzausstattung ist rot gekennzeichnet.
Messfach (Messmodul)

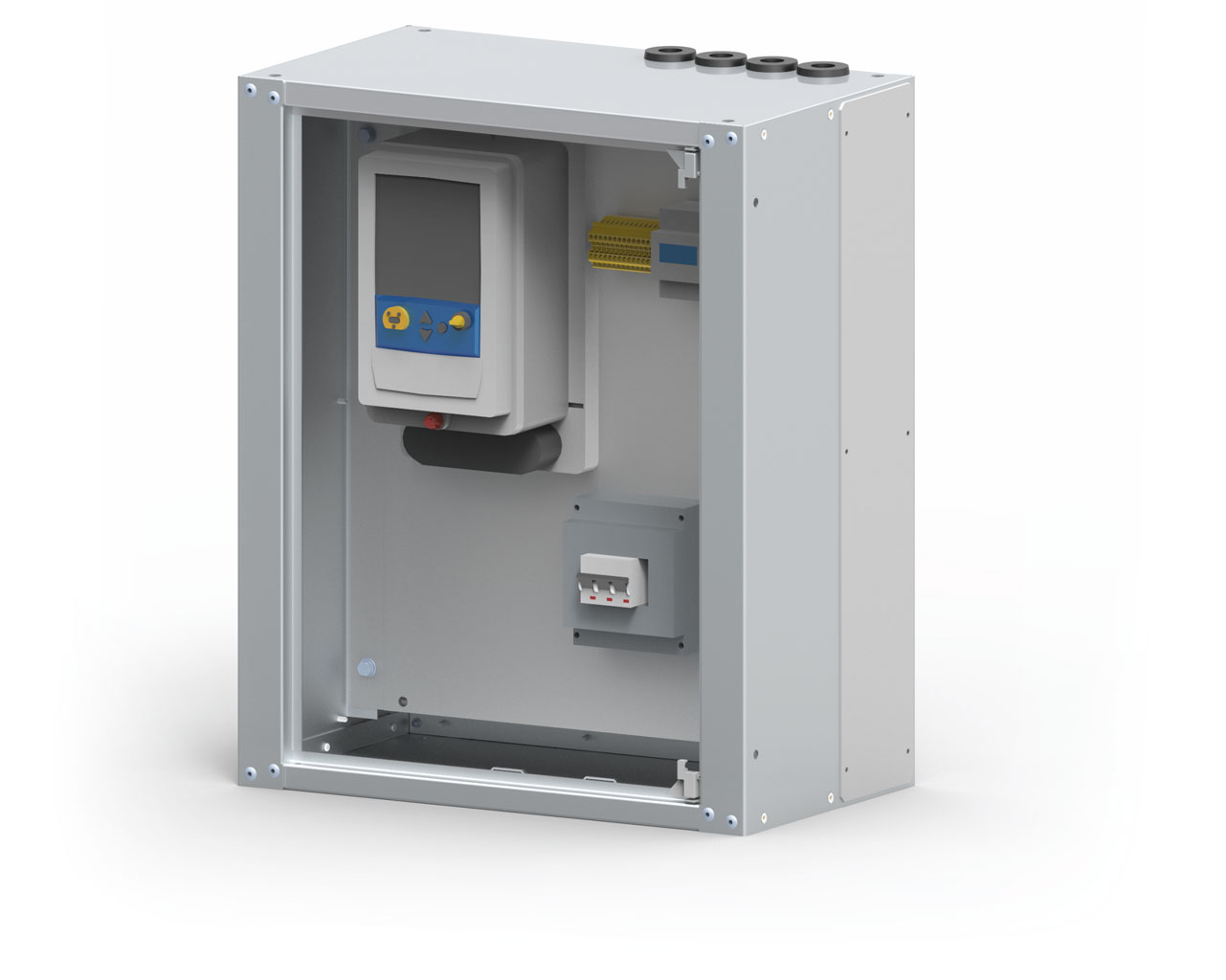

Das Messmodul dient zur Installation von Vorrichtungen für die Messung des Energieverbrauchs zu Abrechnungszwecken in Form einer Tafel für ein bis vier Stromzähler. Das Messsystem ist außerdem mit einer Messleiste, z. B. SKA, und einem Schutz für die Spannungskreise ausgestattet.
| Messmodul | |||
| Bezeichnung des Moduls | Eingebautes Gerät | Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||

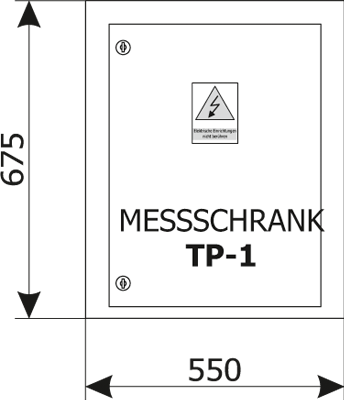

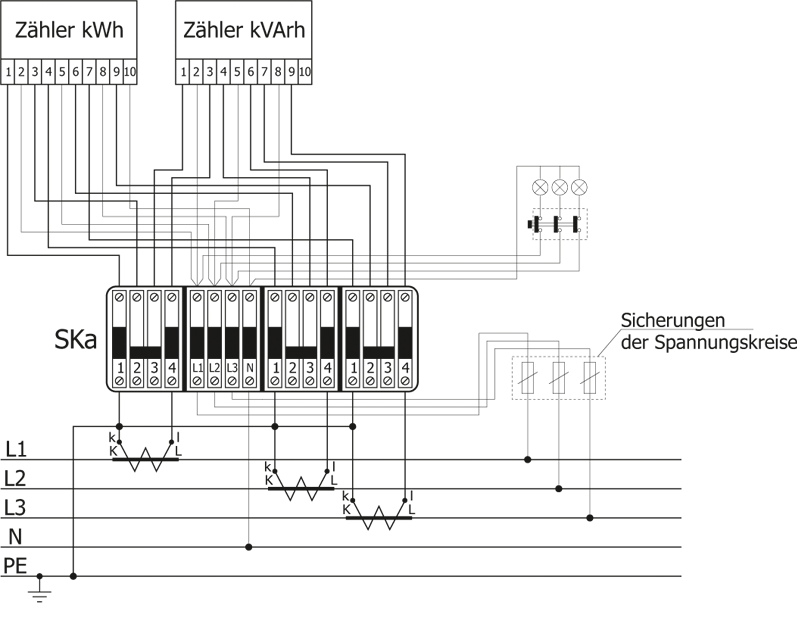

| TP-1 | 1 oder 2 Stromzähler | 550 x 675 x 400 (320) | Details siehe Abbildung 6 |
| Sonderanfertigung | |||

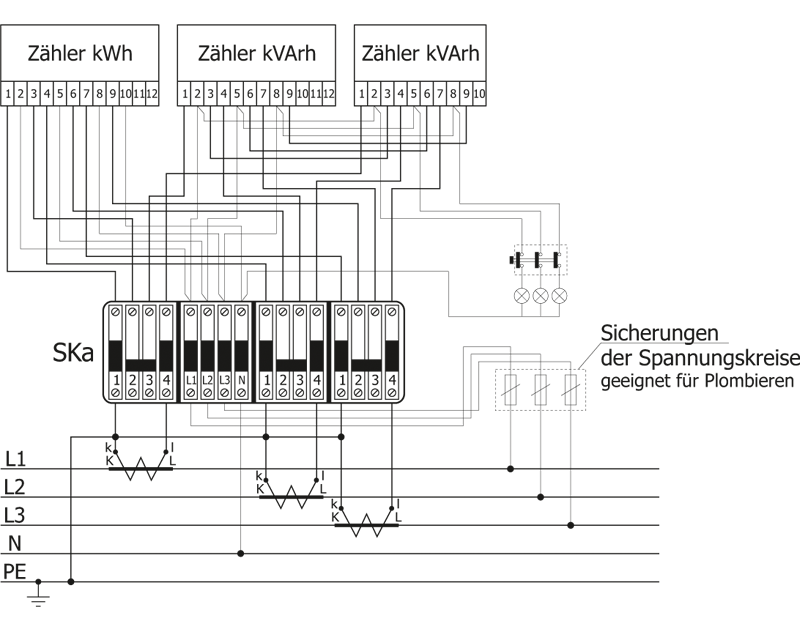

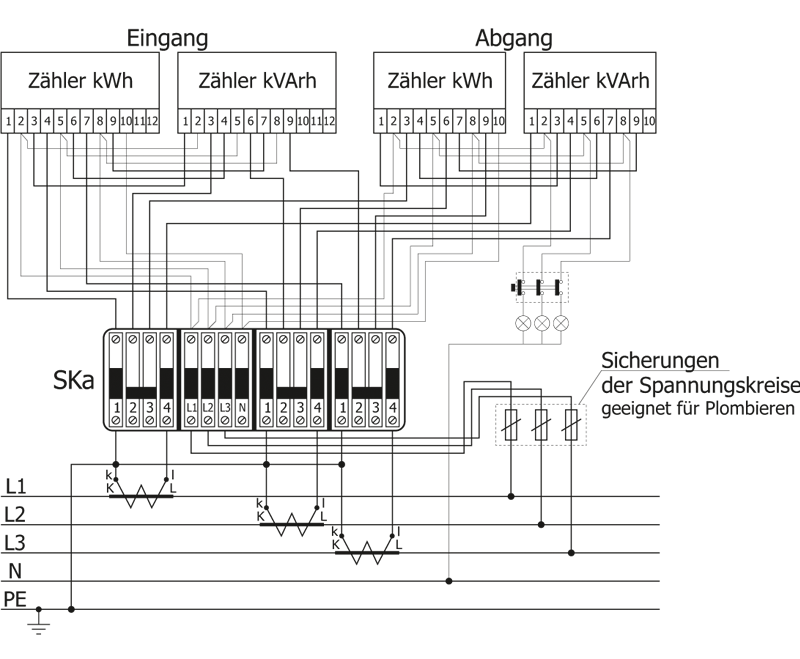

| TP-2 | 3 Stromzähler | 750 x 675 x 400 (320) | Details siehe Abbildung 7 |

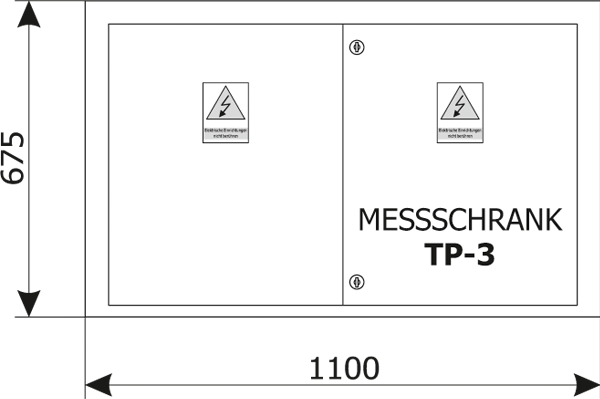

| TP-3 | 3 oder 4 Stromzähler | 1100 x 675 x 400 (320) | Details siehe Abbildung 8 |
Beispile für Spezialausführungen
Sonstige fächer und zusatzelemente
In den Schaltanlage vom Typ RN-W können auch andere Module in Schränken mit Standardabmessungen untergebracht werden, wie z. B. :
- Geländebeleuchtungsmodul,
- Modul für Installationsabgänge,
- Automatik-Modul,
- AEV-Modul,
- sonstige.
| Sonstige Module | |||
| Bezeichnung des Moduls | Ausstattung | Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||

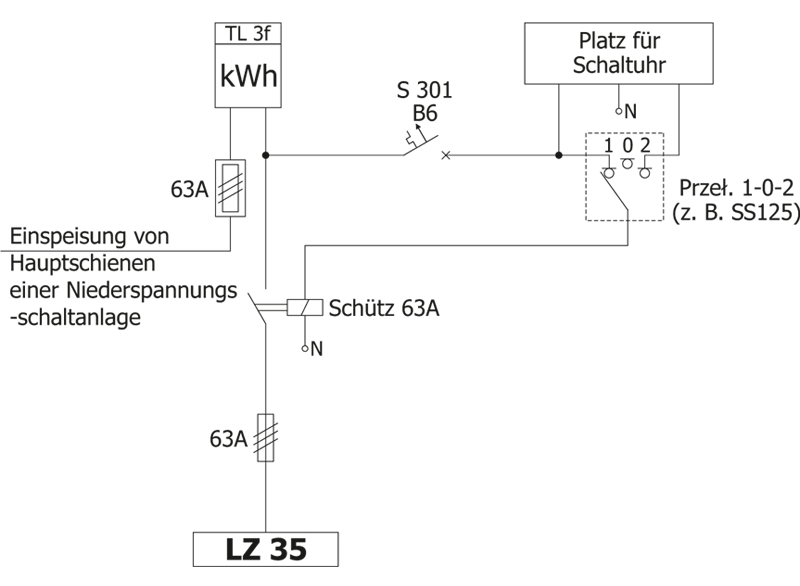

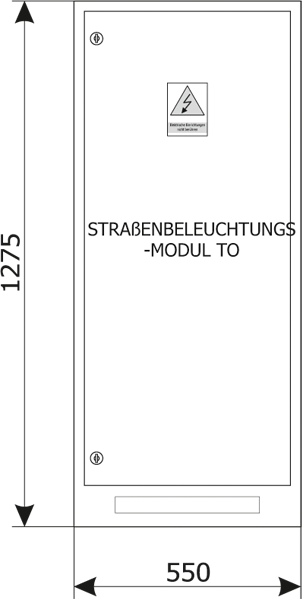

| TO | Modul für Geländebeleuchtung | 550 x 1275 x 400 (320) | Eingebaute Geräte Details siehe Abbildung 9 |
| Sonderanfertigung | |||
| TI-1 | Leistungsschalter oder Lasttrennschalter |
550 x 675 x 400 (320) | 2 Reihen Reiheneinbaugeräte In jeder Reihe können 22 Apparate mit einer Breite von 18 mm installiert werden. |
| TI-2 | Leistungsschalter oder Lasttrennschalter |
550 x 1275 x 400 (320) | 4 Reihen Reiheneinbaugeräte In jeder Reihe können 22 Apparate mit einer Breite von 18 mm installiert werden. |
| TA-1 TA-2 |
Automatisierungstechnik | 550 x 675 x 400 (320) 550 x 1275 x 400 (320) |
Die Art der Ausführung des Systems muss mit dem Hersteller vereinbart werden. |
| TSZR | Automatische Umschaltung der Stromversorgung |
550 x 1275 x 400 (320) | Die Art der Ausführung des Systems muss mit dem Hersteller vereinbart werden. |
| TX | Sonstige Systeme | 550 x 675 x 400 (320) 550 x 1275 x 400 (320) |
Nach Vereinbarung mit dem Hersteller. |
Zusatzausstattung der schaltanlagen vom typ RN-W

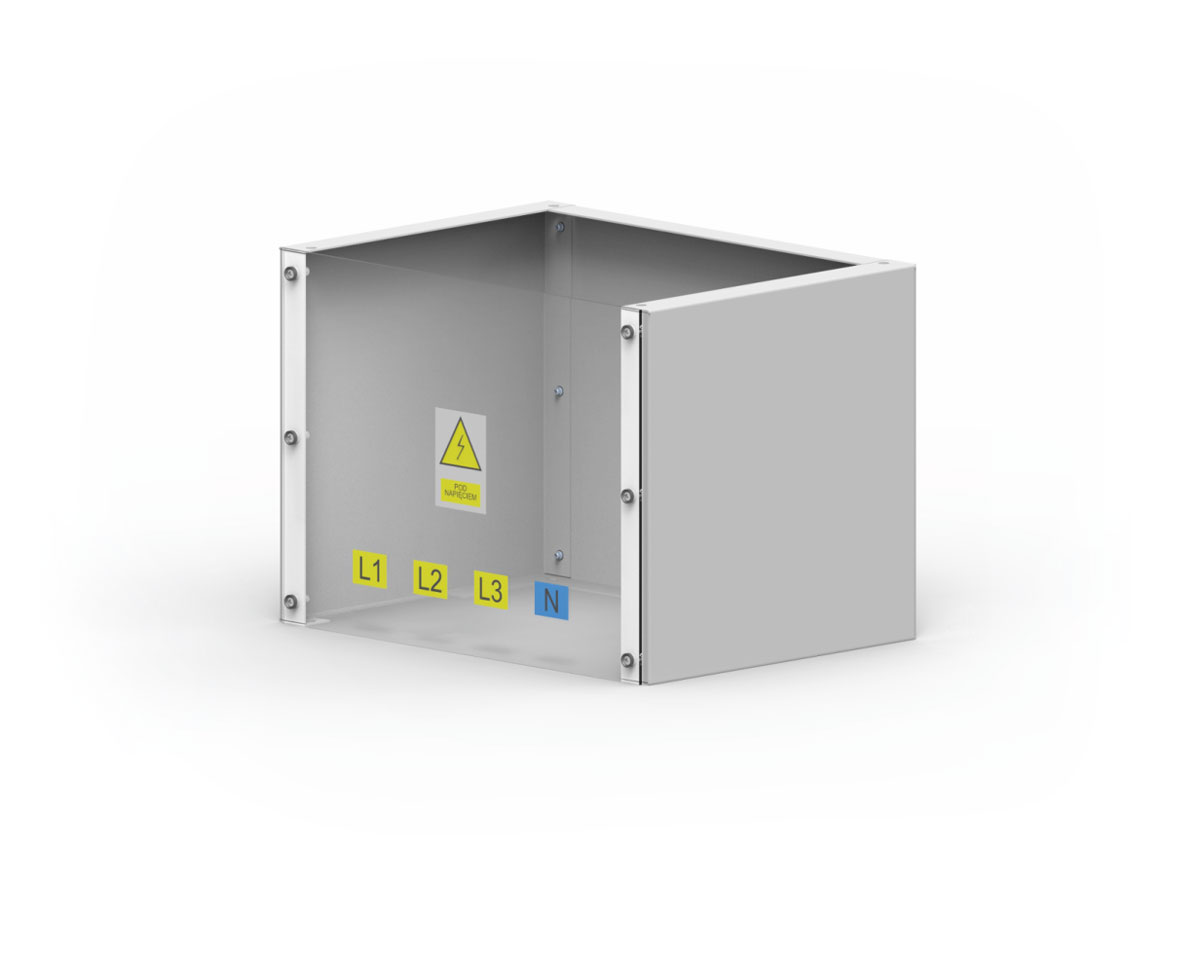

Abdeckung der Herausführung der Einspeiseschiene aus der Schaltanlage. Entspricht der Schutzart IP20 und schützt den Bediener vor dem Kontakt mit stromführenden Teilen.

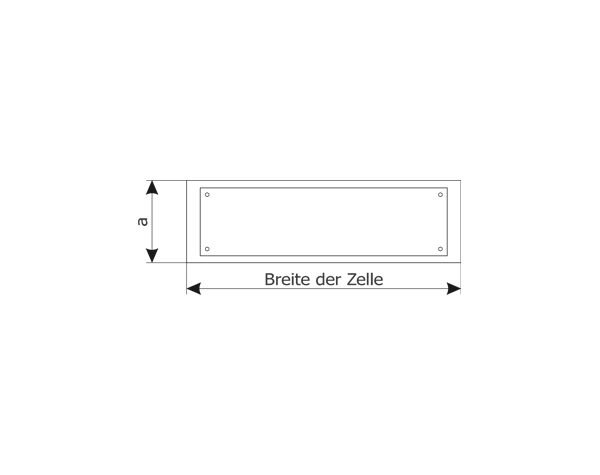

Der Rahmen ermöglicht die Einführung von Kabeln in die Schaltanlage in Räumen ohne Kabelkanäle. Die Höhe des Kabelrahmens "a" hängt von dem Biegeradius der Kabel ab.

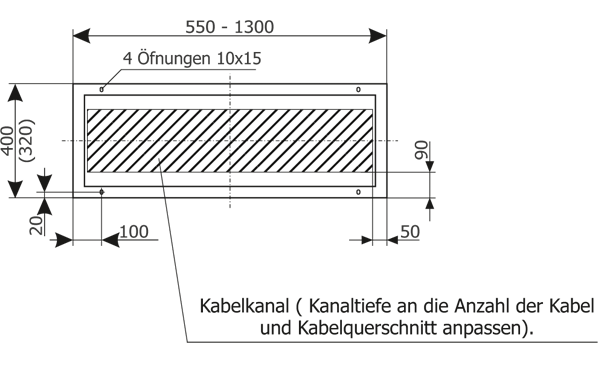

Die RN-W-Schaltanlagen sind für die Aufstellung in Innenräumen vorgesehen. Sie können direkt auf den Betonboden des Gebäudes installiert werden. Unabhängig vom Fußboden müssen die Schaltanlagen exakt waagerecht aufgestellt werden (die Abweichung pro 1 m Fußboden darf 2 mm nicht überschreiten). Die Schaltanlage muss mit 4 M8-Schrauben an den in Abbildung 11 gezeigten Stellen am Boden befestigt werden. Die Stromversorgung der Schaltanlage erfolgt von oben über Schienen.
ACHTUNG: Die Schienenanschlüsse zur Schaltanlage müssen berührungsgeschützt sein (Originalabdeckung oder durch den Installateur), mindestens Schutzart IP20.

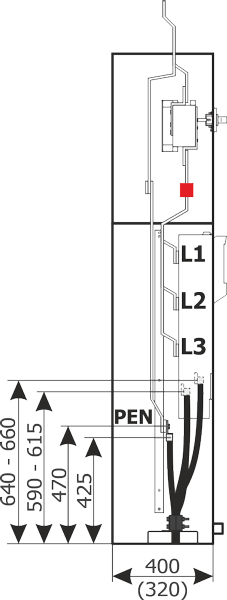

Die Phasenkabel werden direkt an die Klemmen der Geräte angeschlossen. Die Höhe des Anschlusses ist in Abbildung 12 dargestellt.
Die Geräte eignen sich für den Anschluss von Kabeln bis zu 95 mm2 für die Gerätegruppe 00 (je nach Gerätetyp) und für den Anschluss von Kabeln bis zu 240 mm2 (300 mm2 bei mehradrigen Kabeln) für die Gerätegruppen 1-3.
