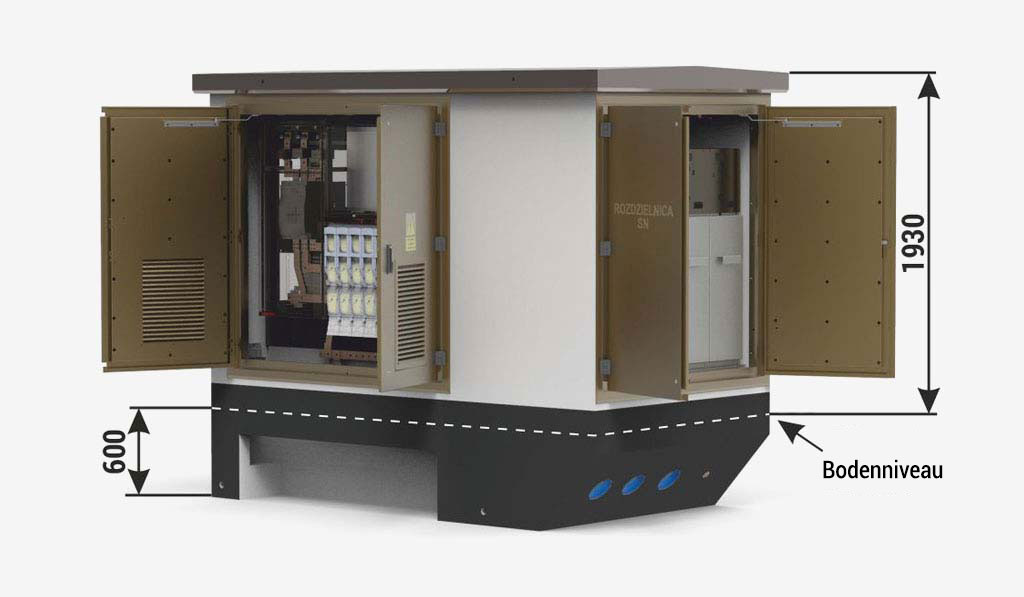

| Höhe des Hauptteils der Station | |
| Standard | 2400 mm |
| Option | 2250 mm / 2850 mm |
Geräteanordnung

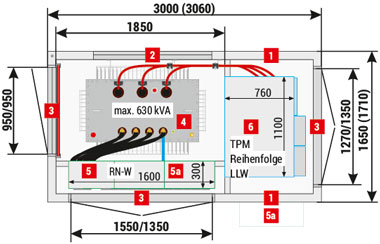

Mzb2 (3x1,65) 20/630-3"a”

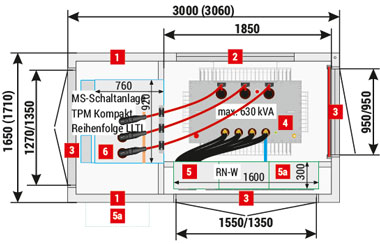

Mzb2 (3x1,65) 20/630-4"b”

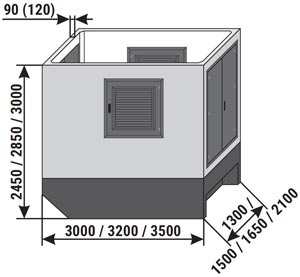

| 1 | Wände, Stärke 120 mm - Standard, 90 mm - Option |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option |
| 3 | Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche 3x1,65 (3,06x1,71) | |
| Hauptteil | 7 000 (8 500) kg |
| Betondach | 2 000 kg |
| Nutzfläche | 4,06 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator* (4) Maximale Leistung / Abmessungen | 630 kVA / 980 x 1550 x 1750 [mm] | ||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-20 kA-1s | ||
| Gehäuseklasse | bis 10 (je nach Konfiguration der Station) | ||

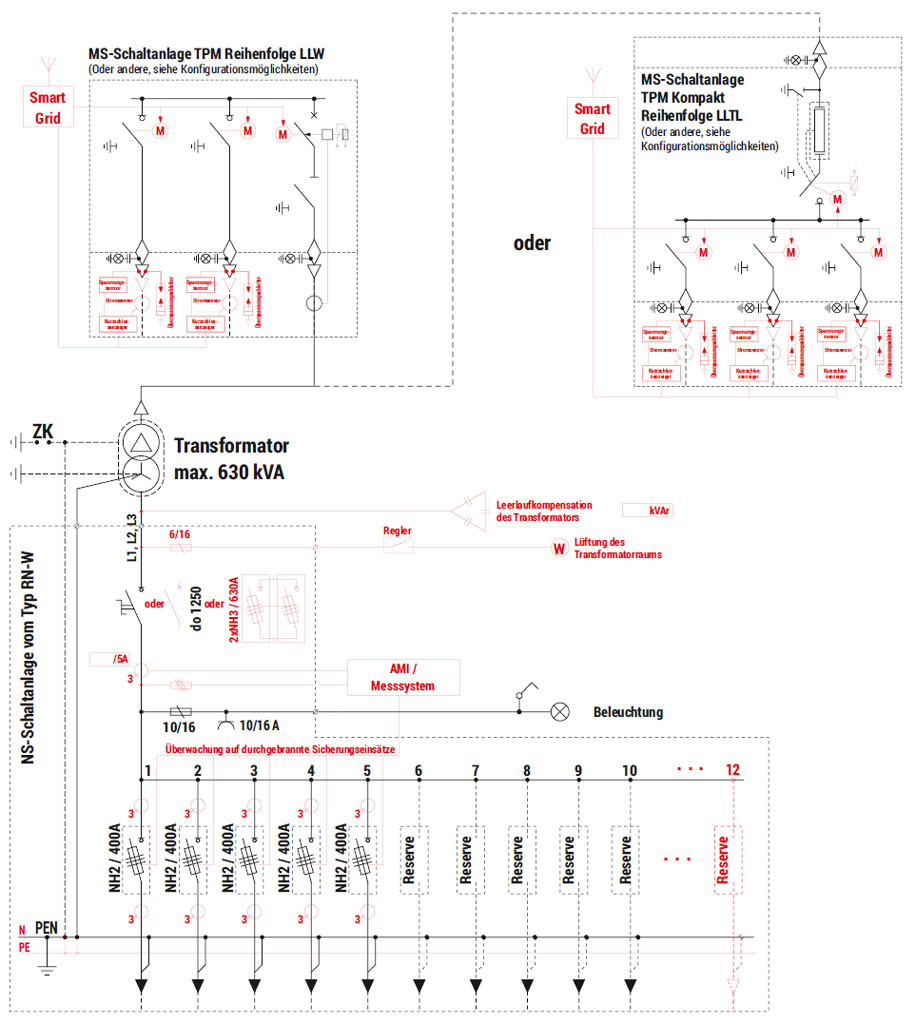

| Elektrische Parameter der Schaltanlagen | MS | NS | |
| Bemessungsspannung | bis 25 kV | bis 0,69 kV | |
| Bemessungsstrom | 630 A | bis 1250 A | |
| Bemessungskurzzeitstromfestigkeit | bis 25 kA (1s) | bis 25 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 63 kA | bis 55 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 12 | |
| MS (6) | TPM | 3 (z. B. WLL oder LLT) | |
| TPM Kompakt (nur für h=2850) | 4 (LLTL) | ||
* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.In Klammern sind maximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
