Ladestation
für Elektrofahrzeuge
mit Stromspeicher

EV-CME150 (60kW/142kWh)

Technische Daten

Technische Parameter der Ladestation

Technische Parameter der Ladestation

AC-Stromversorgung
Eingangsspannung UAC 3 x 400 V / 50 Hz
Schutz 3VA21 160A (64÷160)A
Anschlussleistung 65 kVA
Netzsystem TN-S, TN-C-S, TN-C
Parameter der Stromspeicherung
Max. Lade-Entladeleistung 60 kW
Installierte Kapazität 142.08 kWh
DC-Spannungsbereich 650–800 VDC
Parameter der Ladestation
Gleichstromladung DC Nennleistung 150 kW
Gleichspannung UDC 30 ÷ 1000 VDC
Gleichspannung / typ 2 / CCS typ 2
Maximaler Strom am Ladeanschluss 375A (do 500A w trybie Boost Mode)
Leistungsaufteilung
zwischen den Anschlüssen		 Ladeanschluss 1 150 kW - 60 kW
Ladeanschluss 2 - 150 kW 90 kW
Ladekabellänge 4,2 m ±5% 1)
Ladesystem Mode 4
Kommunikationsprotokoll OCPP 1.6
Ladeautorisierung RFID-Karte / App des Ladedienstleiters 2)
Display 10’’ 10’’ serienmäßig
1) Standardkabellänge 4,2m ±5%, andere Längen auf Anfrage nach Rücksprache mit dem Hersteller
2) Option
Allgemeine Merkmale

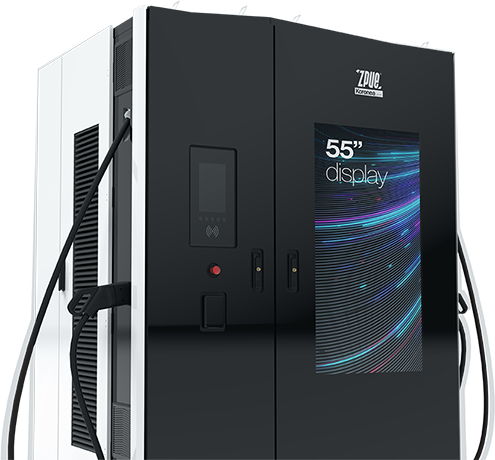

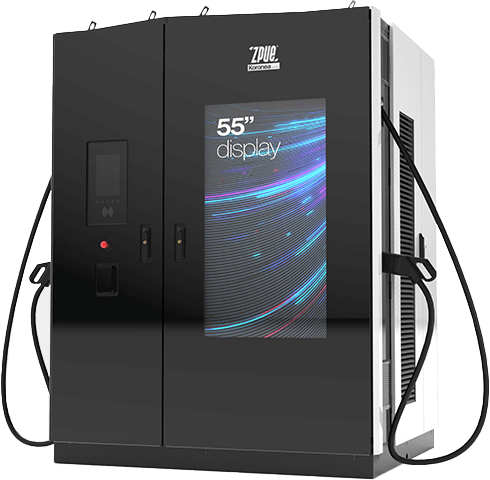

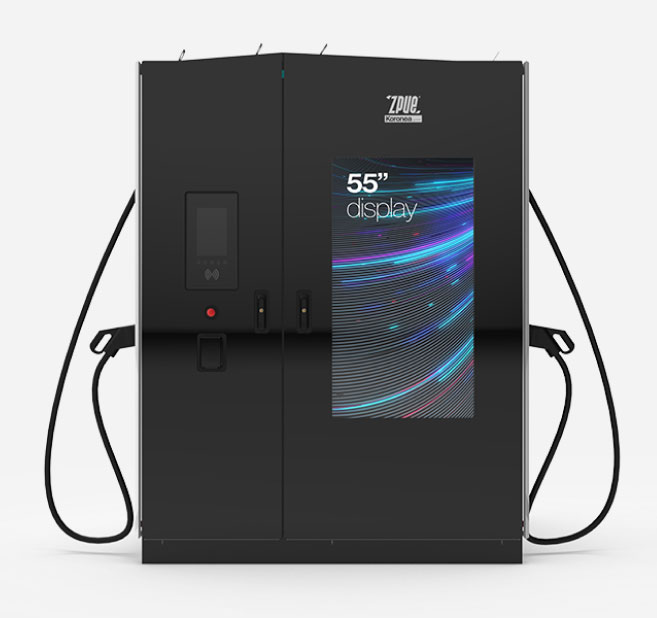

Display 55’’ 55”-Display, Fernsteuerung und unabhängige Verwaltung von Werbeinhalten (optional)
Schutzart IP54 / IK10
Abmessungen 1800mm x 1500mm x 2360mm
Gewicht ~ 2800 kg
Betriebstemperaturbereich von -30oC bis +50oC
Standards und Normen CE, LVD 2014/35/UE, EMC 2014/30/UE,
PN EN IEC 61851 1, PN-EN 61851 23, PN EN 61851 24, PN EN 62196-1,
PN EN 62196 3:2015-02, DIN SPEC 70121

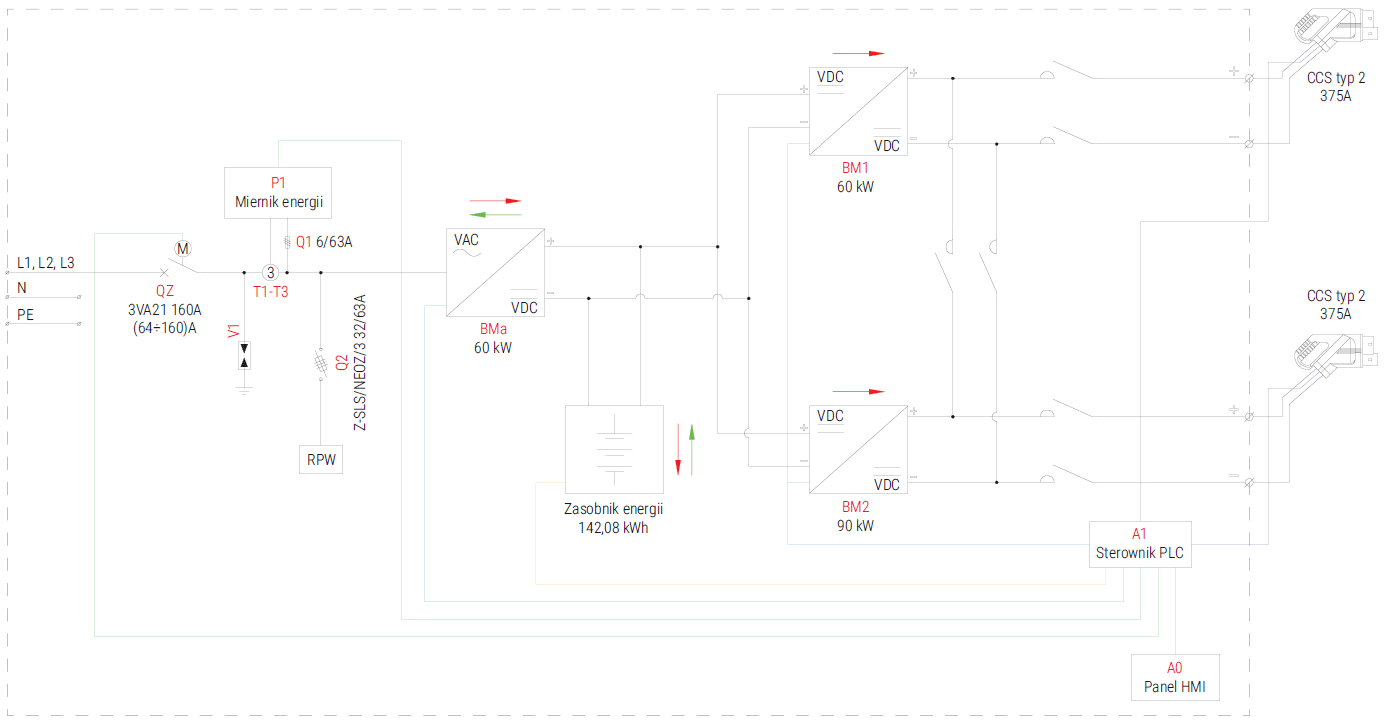

Elektrisches Diagramm

Elektrisches Diagramm

schemat

Anordnung der Geräte

Anordnung der Geräte

schemat

Download Ladestation für Elektrofahrzeuge mit Stromspeicher EV-CME150 (60kW/142kWh)
