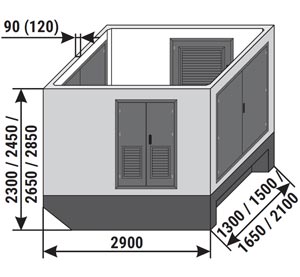

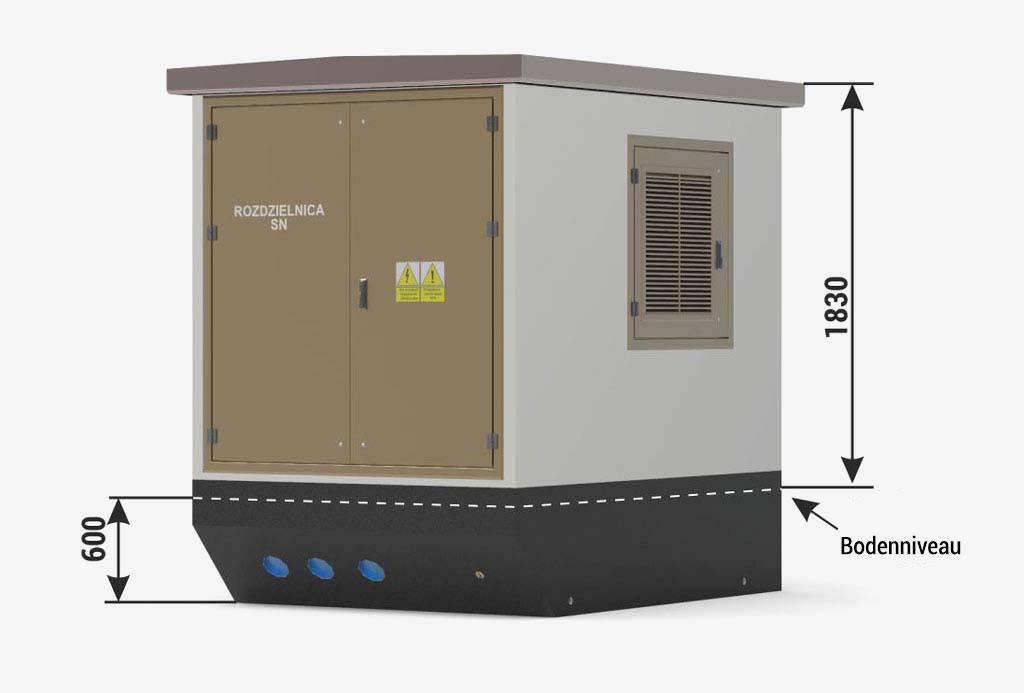

| Höhe des Hauptteils der Station | |
| Standard | 2300 mm |
| Option | 2650 mm / 2850 mm |

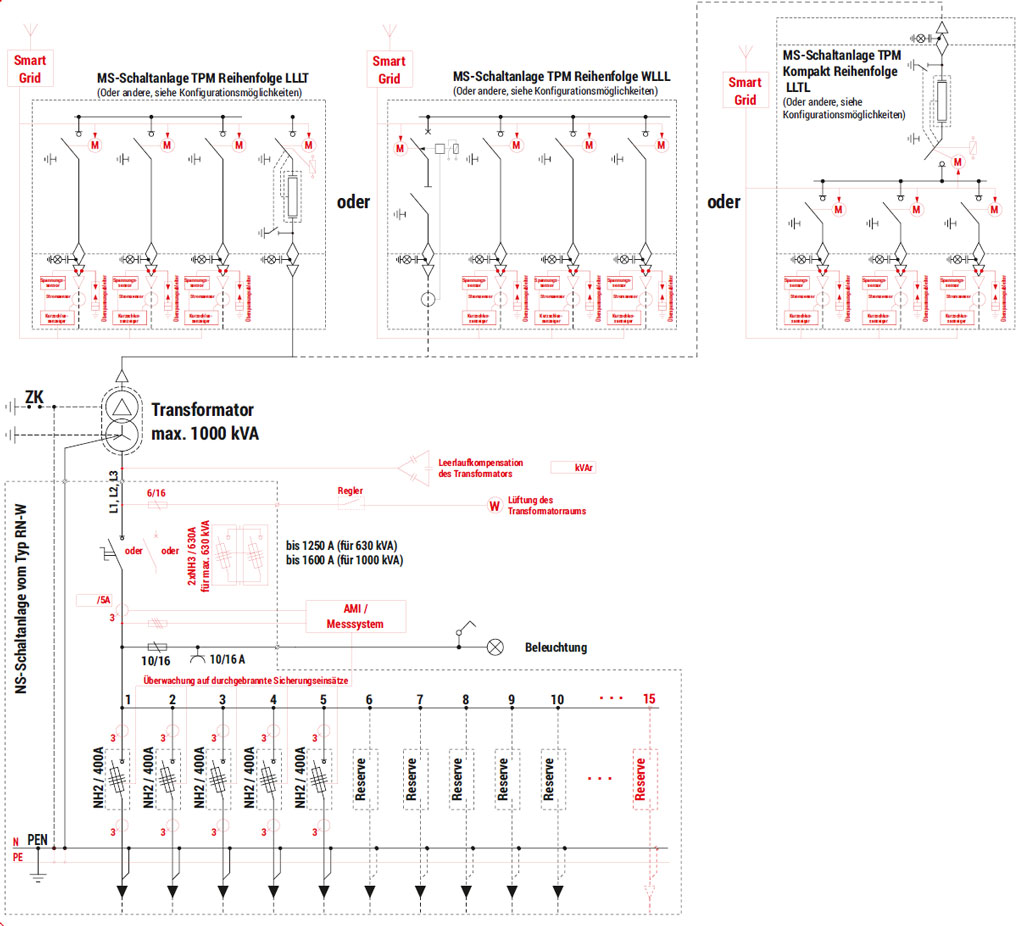

Geräteanordnung

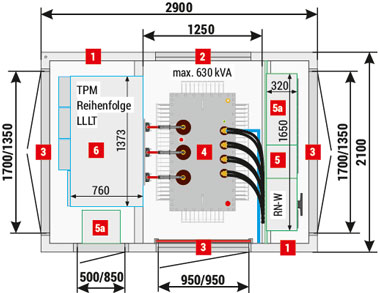

Mzb2 (2,9x2,1) 20/630-4"a”

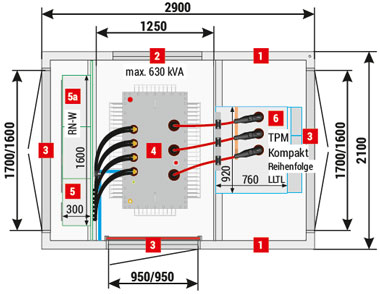

Mzb2 (2,9x2,1) 20/630-4"b”

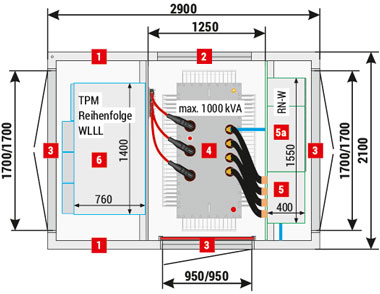

Mzb2 (2,9x2,1) 20/1000-4"a”
| 1 | Wände, Stärke 90 mm - Standard |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option |
| 3 | Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche 2,9x2,1x2,3 (2,9x2,1x2,85) | |
| Hauptteil | 7 500 (8 600) kg |
| Betondach | 2 200 kg |
| Metalldach | 400 kg |
| Nutzfläche | 5,22 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator* (4) Maximale Leistung / Abmessungen | 1000 kVA / 1150 x 1750 x 1850 [mm] | ||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-20 kA-1s | ||
| Gehäuseklasse | Bis 10 (je nach Konfiguration der Station) | ||
| Elektrische Parameter der Schaltanlagen | MS | NS | |
| Bemessungsspannung | bis 25 kV | bis 0,8 kV | |
| Bemessungsstrom | 630 A | bis 1600 A | |
| Bemessungskurzzeitstromfestigkeit | bis 25 kA (1s) | bis 35 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 63 kA | bis 77 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 12 (für h = 2300) / 15 (für h = 2850) | |
| MS (6) | TPM | 4 (WLLL oder LLLT) | |
| TPM Kompakt (nur für h=2850) | 4 (LLTL) | ||
* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.
