WST „Słup ogłoszeniowy” - małogabarytowa stacja transformatorowa w obudowie betonowej

Stationen vom Typ WST werden überall dort eingesetzt, wo aus architektonischen Gründen keine typischen Trafostationen installiert werden können. Da sie nur eine sehr kleine Fläche benötigt, fügt sie sich perfekt in die Landschaft von Altstädten, Märkten und Plätzen ein, die von einer dichten historischen Bebauung umgeben sind. Sie weist eine stilisierte Fassade in Form von umlaufenden Bossen auf, wodurch sie sich der Architektur der bestehenden Gebäude anpasst.

Die Station besteht aus vier kreisförmigen gegossenen Stahlbetonteilen, für das Fundament, das Hauptteil mit den MS- und NSSchaltanlagen, das den Transformator beherbergenden Teil und das Dach.

Die Höhe der Station wird als Gesamthöhe über dem Boden mit Betondach angegeben
Standard 5200 mm

Geräteanordnung

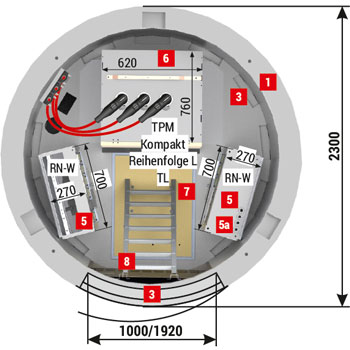

Schaltanlagenteil
Bryła rodzielnic słupowej stacji typu WST - słup ogłoszeniowy

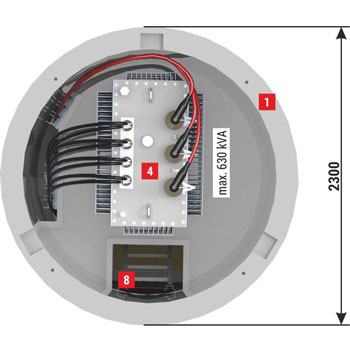

Teil mit Transformatorraum
Bryła komory transformatora słupowej stacji typu WST - słup ogłoszeniowy
1 Wände, Stärke 130 mm - Standard
Feuerwiderstandsklasse REI 120
2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
3 Volltüren oder mit Lüftungsgittern ohne Feuerwiderstand
IP 23D - Standard, IP 43 - Option
Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - Option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
6 MS-Schaltanlage
7 Schachtabdeckung des Kabelkanals
8 Einstieg / Leiter in den Transformatorraum

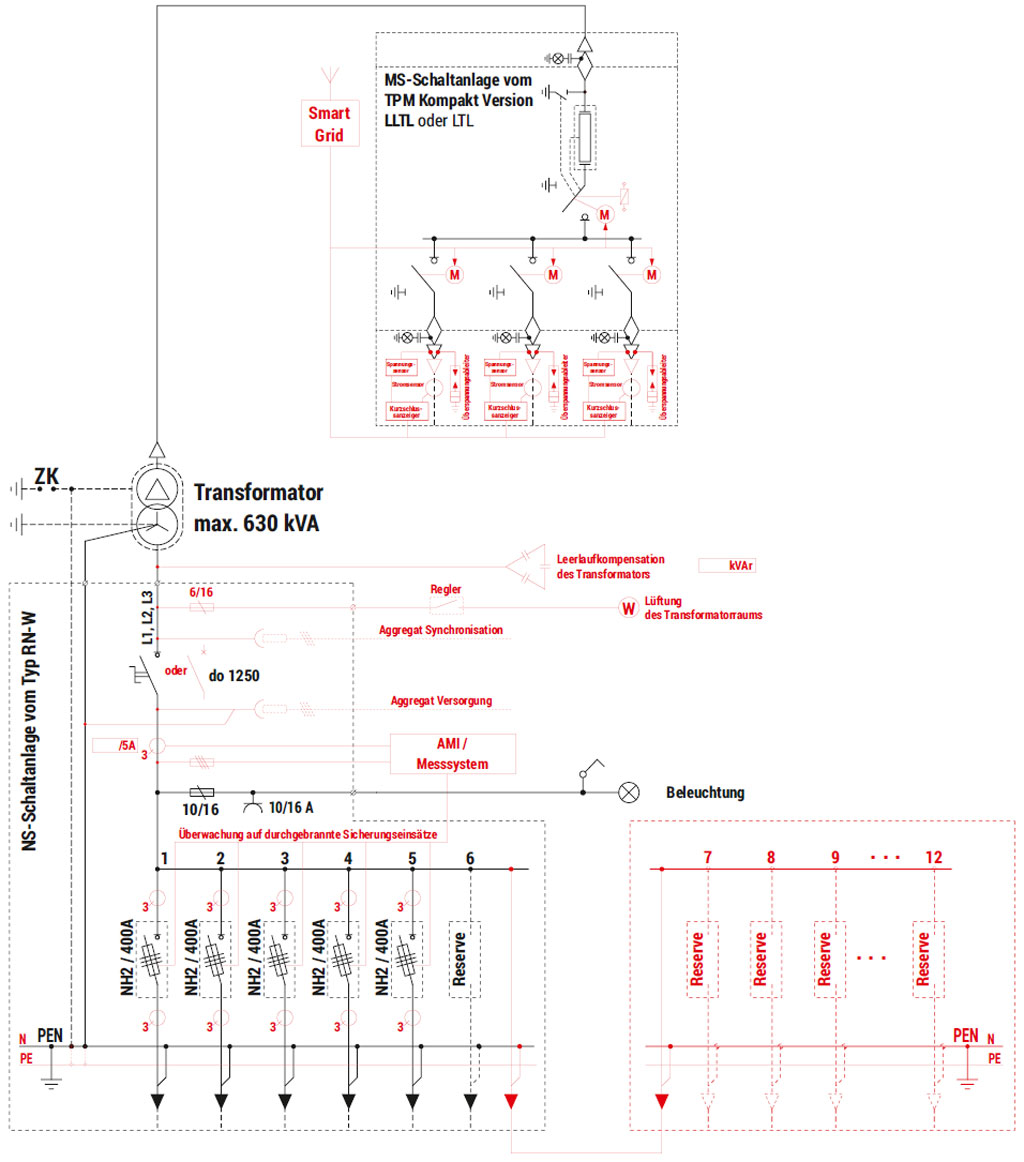

Elektrisches Schaltbild

Schemat elektryczny stacji typu słup ogłoszeniowy WST

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

Technische Daten / Konfigurationsmöglichkeiten

Gewicht / Fläche
Fundament 3 600 kg
Schaltanlagenteil 5 200 kg
Transformatorteil 5 100 kg
Betondach 1 500 kg
Metalldach 350 kg
Nutzfläche 3,46 m2
Technische Daten / Konfigurationsmöglichkeiten
Transformator* (4) Maximale Leistung / Abmessungen 630 kVA / 950 x 1400 x 1650 [mm]
Klassifizierung der Störlichtbogenfestigkeit IAC-AB-20 kA-1s
Gehäuseklasse 20
Elektrische Parameter der Schaltanlagen MS NS
Bemessungsspannung bis 25 kV bis 0,69 kV
Bemessungsstrom 630 A bis 1250 A
Bemessungskurzzeitstromfestigkeit bis 25 kA (1s) bis 25 kA (1s)
Bemessungsstoßstromfestigkeit bis 63 kA bis 55 kA
Schaltanlage** Typ Maximale Feldanzahl
NS (5) RN-W 12 (für TPM Kompakt - LLTL oder TPM C - LTL)
MS (6) TPM Kompakt 4 (LLTL)

* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.

** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. In Klammern sind maximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
