Im Stromnetz verursacht die Übertragung von Blindleistung eine Verschlechterung der Qualität der Netzparameter, Spannungsabfälle und Wirkleistungsverluste in den elektrischen Anlagen. Um ungünstige Auswirkungen der Übertragung von Blindleistung in Stromnetzen zu vermeiden, werden Anlagen zur Kompensation der Blindleistung in der Nähe der Orte eingesetzt, an denen sie generiert wird.
ZPUE S.A. bietet Lösungen für die Blindleistungskompensation. Eine dieser Lösungen ist eine Station im Betongehäuse, das mit einer Schutzeinheit und einer MS-Kondensatorbank mit Schutzdrosseln ausgestattet ist.

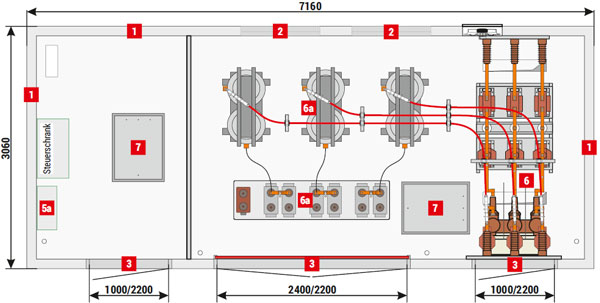

MRw-b (7,16x3,06) 20(30)-1 MS-Blindleistungskompensation bis zu 5 MVAr
| 1 | Wände, Stärke 120 mm - Standard, 90 mm - Option |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option |
| 3 | Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 23D - Standard, IP 43 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Fernsteuerungstechnik / Ei |
| 6 | MS-Schaltschrank / Fach |
| 6a | Kondensatorbank mit MS-Drosseln |
| 7 | Schachtabdeckung des Kabelkanals |

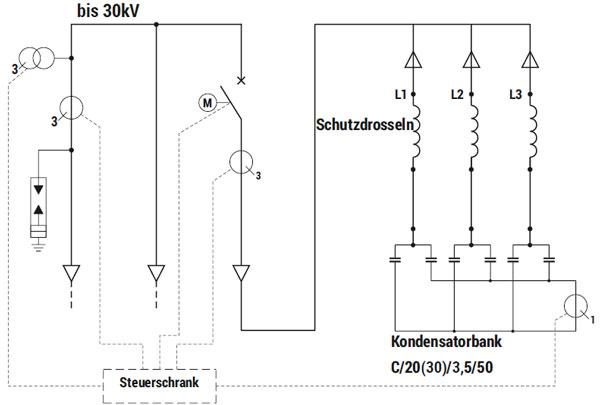

Elektrisches Schaltbild
Achtung!
Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.
