PST-b - podziemna stacja transformatorowa

Überall dort, wo aus architektonischen Gründen und aus Platzmangel keine konventionelle, oberirdische Transformatorstation errichtet werden kann, sind unterirdische Stationen die einzige Lösung. SDie Station ist als dichter, aus einem Stück gefertigter Betonbehälter konstruiert, der unter der Erde aufgestellt wird und in dem die Mittel- und Niederspannungsschaltanlagen montiert sind. Die eingesetzten MS- (TPM, Rotoblok SF) und NS- (RN-W) Schaltanlagen stellen unabhängige Elemente der Station dar. Die Station kann sich unter Gehwegen, Plätzen usw. befinden.

Die Bilge zwischen den beiden Etagen gewährleistet eine einwandfreie Funktion, selbst wenn Regenwasser von der Oberfläche durch die Lüftungsöffnungen eindringen sollte. Wasserdichte Kabeldurchführungen und ein abgedichtetes Betongehäuse gewährleisten den zuverlässigen Betrieb der Station über viele Jahre hinweg.

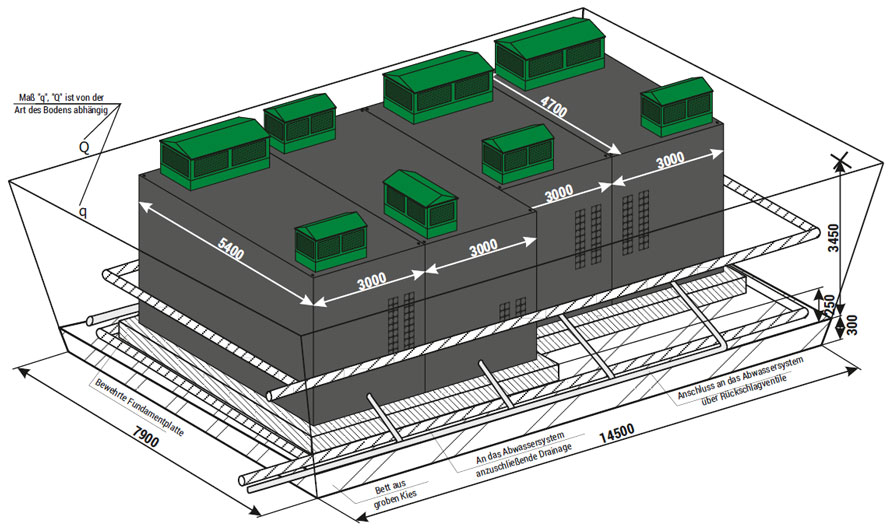

Höhe des Hauptteils der Station
Höhe außen 2800 mm
Höhe innen 2050 mm

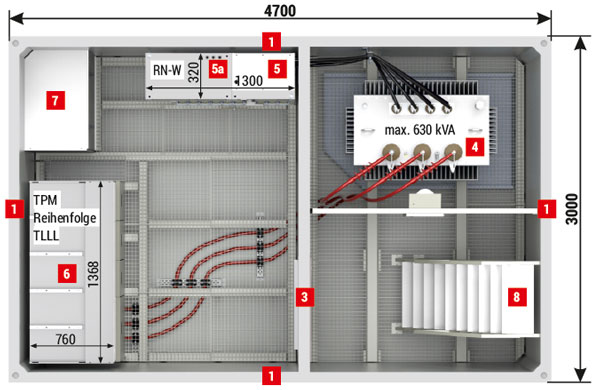

Geräteanordnung

PST-b (4,7x3) 20/630
PST-b (4,7x3) 20/630-4

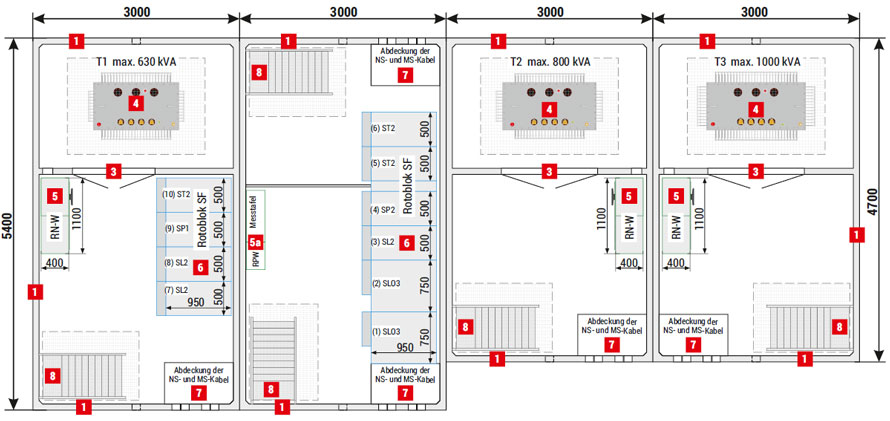

Anordnung der Geräte - Beispiel für eine Sonderausführung

PST-bS 20/630+800+1000-10
PST-bS 20/630+800+1000-10 PST-bS 20/630+800+1000-10

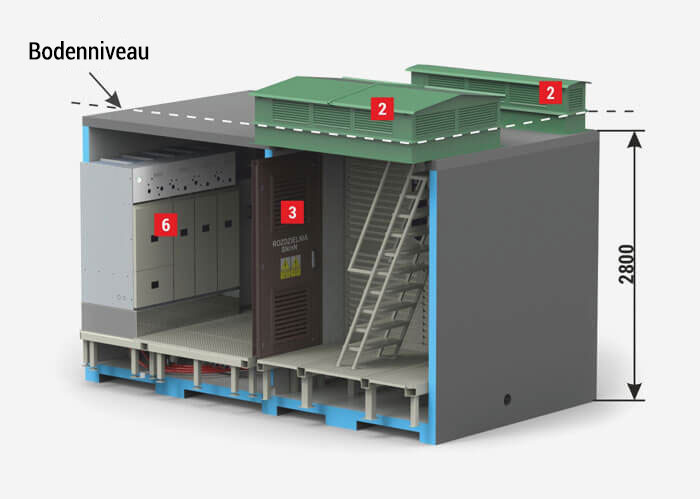

1 Wände, Stärke 120 mm - Standard, 90 mm - Option
2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
3 Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand
IP 23D - Standard, IP 43 - Option
Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - Option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
6 MS-Schaltanlage
7 Abdeckung des Kabelkanals
8 Einstieg / Leiter in den Transformatorraum

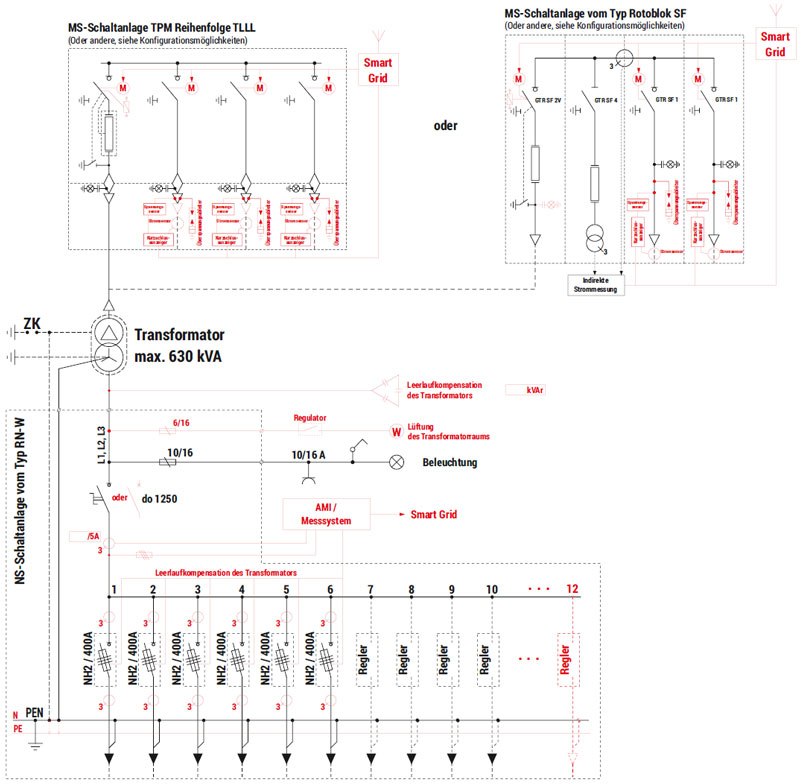

Elektrisches Schaltbild

Schemat elektryczny stacji typu PST-b - podziemna stacja transformatorowa

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

Technische Daten / Konfigurationsmöglichkeiten

Gewicht / Fläche
Hauptteil 25 000 kg
Nutzfläche 12,32 m2
Technische Daten / Konfigurationsmöglichkeiten
Transformator (4) Maximale Leistung / Abmessungen* 630 kVA / 950 x 1750 x 1850 [mm]
Klassifizierung der Störlichtbogenfestigkeit IAC-AB-16 kA-1s
Gehäuseklasse 20
Elektrische Parameter der Schaltanlagen MS NS
Bemessungsspannung bis 25 kV bis 0,69 kV
Bemessungsstrom 630 A bis 1250 A
Bemessungskurzzeitstromfestigkeit bis 20 kA (1s) bis 25 kA (1s)
Bemessungsstoßstromfestigkeit bis 50 kA bis 52,5 kA
Schaltanlage** Typ Maximale Feldanzahl
NS (5) RN-W 12
MS (6) TPM 4 (TLLL oder WLLL)
Rotoblok SF (500 mm) 4

* Maximale Abmessungen für von oben durch die Luke in die Station eingesetzte Transformatoren.

** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
In Klammern sind die Abmessungen der einzelnen Felder der modularen Schaltanlagen angegeben. WFür Ringkabel- Schaltanlagen sind Beispiele für die Maximalausstattung der Schaltanlagen und die entsprechenden Konfigurationen der Stationen, falls vorhanden, angegeben.
