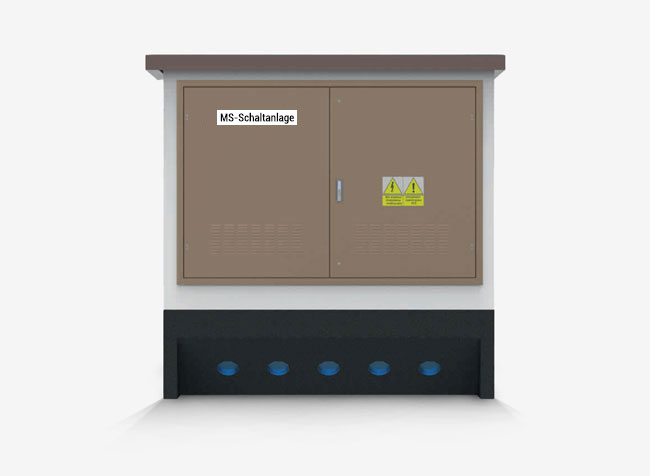

Der Kabelverteiler im Betongehäuse vom Typ ZK-SN ist für die freistehende Montage bestimmt und für den Betrieb mit Kabelnetzen oder Oberleitungsnetzen im Mittelspannungsbereich in Ring- oder Strahlenschaltung ausgelegt.
Das Gehäuse des Verteilers besteht aus zwei aus einem Stück vorgefertigten Stahlbetonelementen der Klasse C30/37 - dem Hauptteil (bestehend aus Bodenplatte und Seitenwänden) und dem Dach. Dies garantiert nicht nur einen langjährigen störungs- und wartungsfreien Betrieb des Verteilers , sondern vor allem Sicherheit im Störungsfall (durch Typprüfungen bestätigte Störlichtbogenfestigkeit von 20 kA/1s).
Die hohe Wärmekapazität von Betongehäusen gewährleistet stabile Temperaturbedingungen im Inneren des Gehäuses und minimiert die Kondensation an den Innenwänden. Die Bedienung aller Geräte vor Ort erfolgt von außen nach Öffnen der doppelwandigen, korrosionsbeständigen, pulverbeschichteten Metalltüren.
Das Fundament des Gehäuses ist ein integraler Bestandteil des Hauptteils. Er verfügt über abgedichtete Durchführungen, die bei der Vorfertigung der Schaltanlage in ausreichender Anzahl installiert werden, um den Anschluss aller MS-Kabel im gesamten Querschnittsbereich von 25 - 300 mm2 zu ermöglichen. Darüber hinaus verfügt der Verteiler über Öffnungen für die Einführung von Telekommunikationskabeln und für die Erdung.

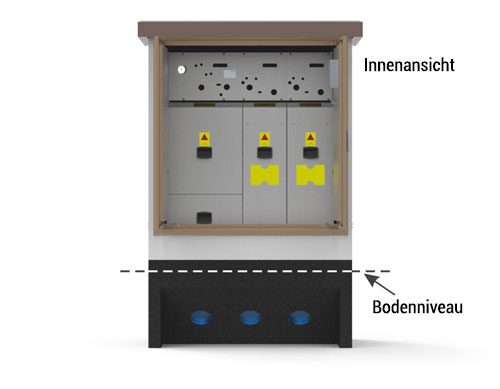

Das zentrale Element des Verteilers ist die SF6-isolierte MS-Schaltanlage vom Typ TPM, die sich im Inneren des Gehäuses befindet und nach Öffnen der Metalltür von außen bedient wird. Das Fundament besteht aus Beton und verfügt über Öffnungen für die Einführung der Kabel. An die Schaltanlage können die Köpfe aller führenden Hersteller (CELLPACK, Euromold, Raychem, usw.) angeschlossen werden.

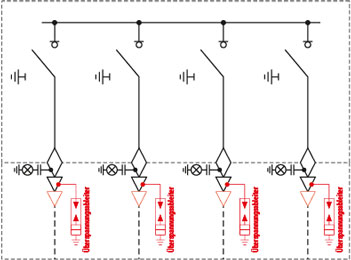

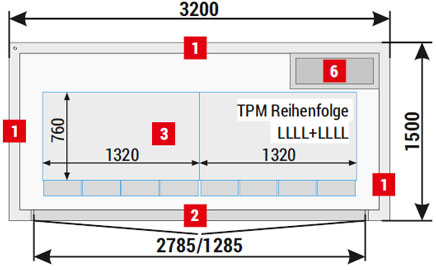

Verteiler ZK-SN - Variante ohne TPW**

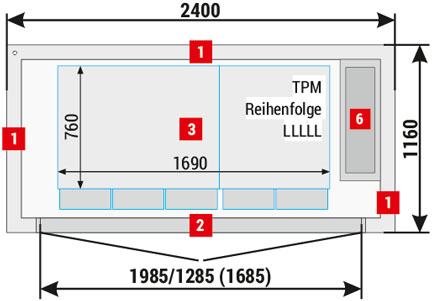

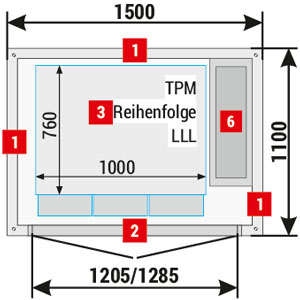

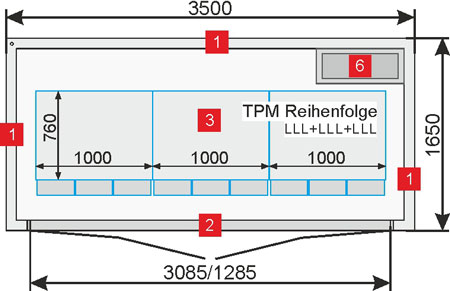

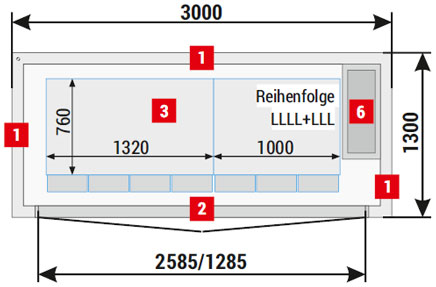

| 1 | Wände, Stärke 60 mm - Länge 1500 und 1800 mm |
| Wände, Stärke 90 mm - Länge 2400, 3000, 3200 und 3500 mm | |
| 2 | Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 23D - Standard |
| 3 | MS-Schaltanlage |
Achtung!

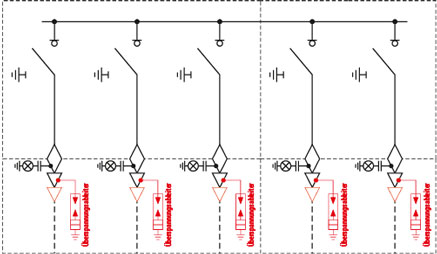

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.
Bei den im Katalog abgebildeten Verteilern und MS-Schaltanlagen handelt es sich um Beispielkonfigurationen.
* Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. Die Möglichkeit des Einbaus anderer Schaltanlagentypen und -konfigurationen ist immer mit dem Hersteller der Station abzusprechen.
** TPW - Transformator zur Versorgung von Fernwirk- und Überwachungssystemen.

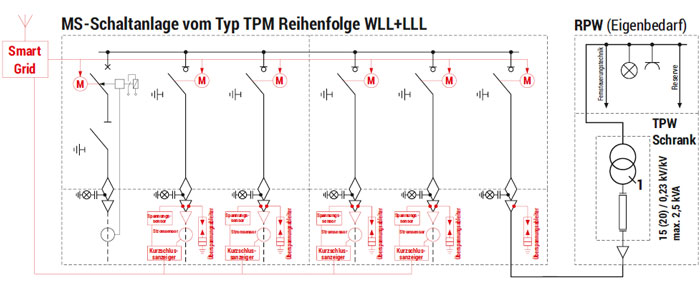

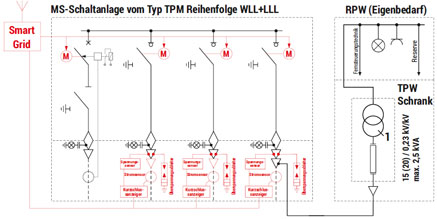

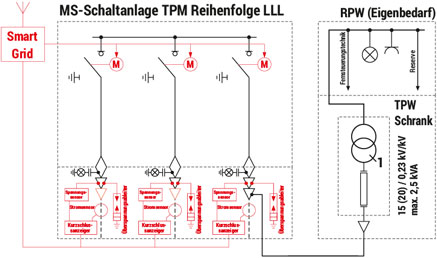

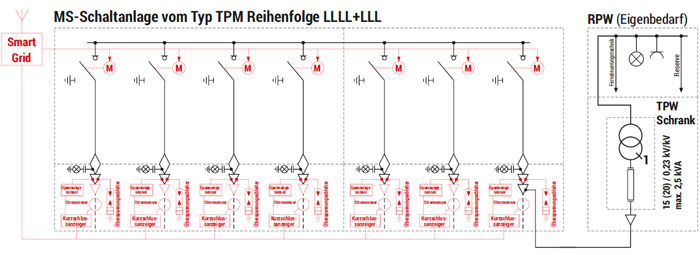

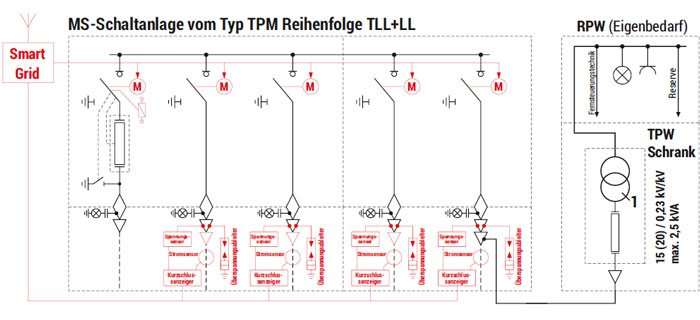

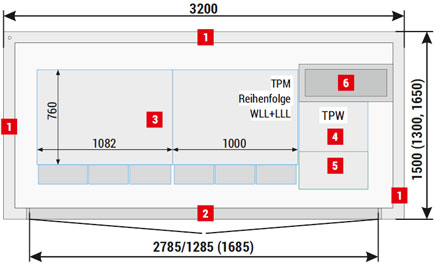

Verteiler ZK-SN - Variante mit TPW**
Die Verteiler ZK-SN erfüllen nicht nur Verteilerfunktionen im Stromnetz. Ausgestattet mit modernen, kompakten MS-Schaltanlagen mit Fernüberwachungs- und -steuerungssystemen, Strom- und Spannungssensoren sowie Kurzschlussanzeigern, ermöglichen sie die Isolierung defekter Netzabschnitte und somit die Verkürzung der Dauer von Unterbrechungen der Energieversorgung der Verbraucher. Dies wirkt sich zweifellos auf die Qualität der von den Versorgungsunternehmen erbrachten Dienstleistungen aus, was sich unmittelbar auf die Zufriedenheit der Nutzer auswirkt.
Um diese Funktionalität zu ermöglichen, muss der Verteiler mit einem System für den Eigenbedarf ausgestattet sein, das von einem unabhängigen Transformator für den Eigenbedarf (TPW) in einem lichtbogengeschützten Gehäuse gespeist wird (bestätigt durch Typprüfungen - Lichtbogenbeständigkeit 16 kA/1s). Der Transformator ist mit der MS-Schaltanlage über ein Kupplungskopfsystem in einem der Einspeisefelder oder einem eigenen unabhängigen Feld der Schaltanlage verbunden. Optional kann der Anschluss auch direkt an die Hauptschienen der MS-Schaltanlage erfolgen. Diese Lösung ist für das Smart-Grid-System bestimmt und passt ideal zu den Markttrends Ausbau und Modernisierung von Stromnetzen.

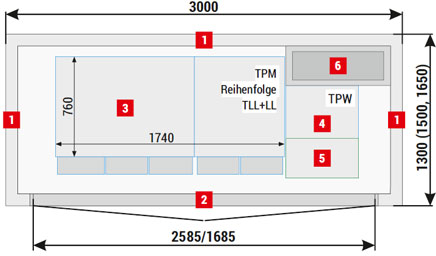

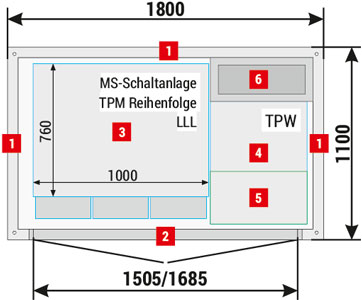

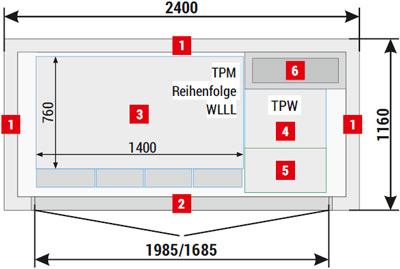

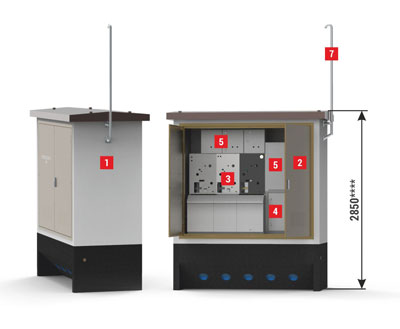

| 1 | Wände, Stärke 60 mm - Länge 1500 und 1800 mm |
| Wände, Stärke 90 mm - Länge 2400, 3000, 3200 und 3500 mm | |
| 2 | Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 43 - Standard |
| 3 | MS-Schaltanlage |
| 4 | TPW - Schrank des Transformators für den Eigenbedarf |
| 5 | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / RPW |
| 6 | Gasabzug |
| 7 | Antennenmast für GSM und TETRA Systeme |
Achtung!
Sonderausstattungen sind im Schaltplan rot gekennzeichnet.
Bei den im Katalog abgebildeten Verteilern und MS-Schaltanlagen handelt es sich um Beispielkonfigurationen.
* Eine detaillierte Auswahl an MS-Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. Die Möglichkeit des Einbaus anderer Schaltanlagentypen und -konfigurationen ist immer mit dem Hersteller der Station abzusprechen.
** TPW - Transformator zur Versorgung von Fernwirk- und Überwachungssystemen. TPW-Schrank in lichtbogenfester Ausführung.
*** RPW - Schaltanlage für Eigenbedarf.
**** * Aufgrund der Installation des TPW, der Stromversorgung für den Eigenbedarf, der Schränke für die Fernsteuerungstechnik, der Kurzschlussanzeiger usw. ist die Höhe der für Smart Grid ausgelegten Verteiler größer als die Standardhöhe und beträgt 2850 mm.

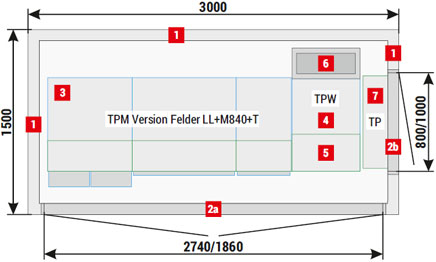

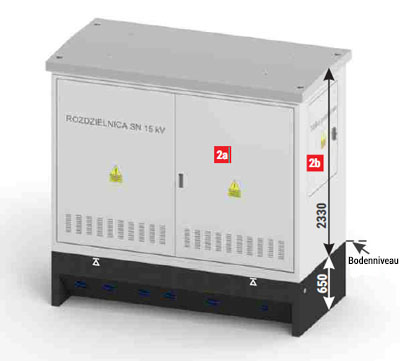

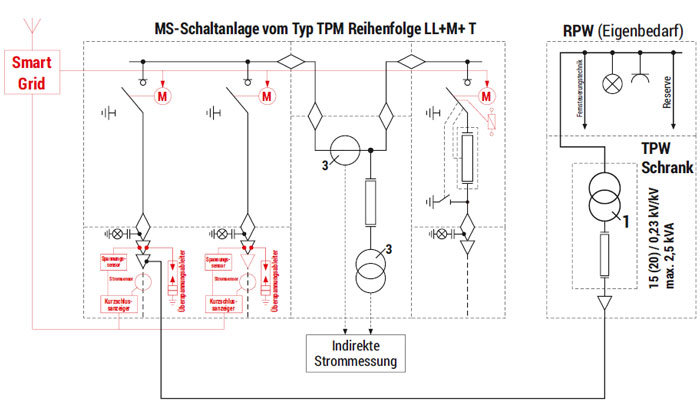

Verteiler ZK-SN - Variante mit Messausrüstung und TPW
Das Hauptelement der Ausrüstung des Verteilers mit Messausrüstung und TPW ist die SF6-gasisolierte MS-Schaltanlage vom Typ TPM mit Messfeld und Abrechnungsmesssystem (unabhängiger Zugang von außen). Eine solche Lösung bietet neue Möglichkeiten für die Konfiguration von MS-Netzen sowie für den Bau von Abnehmerstationen, zu denen ein freier Zugang schwierig oder sogar unmöglich ist (Eigentumsrechte von Grundstücken, nur Fernüberwachung von Objekten oder strategische Einrichtungen).Es ermöglicht den Verteilungsund Abrechnungsunternehmen die volle Kontrolle über das Messsystem, wodurch die Qualität der erbrachten Leistungen und die Zufriedenheit der Abnehmer verbessert werden.
| 1 | Wandstärke 90 mm - Standard |
| 2a | Tür zum Bereich der MS-Schaltanlage Volltür oder mit Lüftungsgitter, ohne Feuerwiderstand IP 43 - Standard |
| 2b | Tür zur Messtafel Volltür ohne Feuerwiderstand IP 43 - Standard |
| 3 | MS-Schaltanlage |
| 4 | TPW - Schrank des Transformators für den Eigenbedarf |
| 5 | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / RPW |
| 6 | Gasabzug |
| 7 | Messtafel |
| Höhe des Hauptteils [mm] | 2850 |
| Nutzfläche [m2] | 3,72 |
| Gesamtgewicht mit Dach [kg] | 6500 |
