Stacja typu MRw-b(pp) 20/630(1000)-3

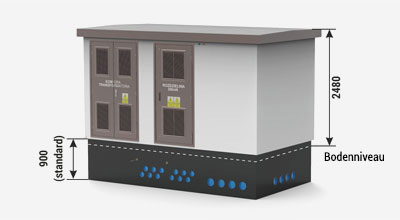

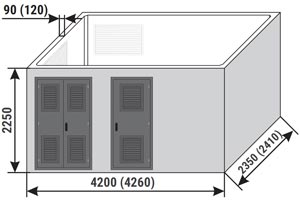

Höhe des Hauptteils der nicht begehbaren / begehbaren Station
Standard 2250 mm / 2150 mm
Option 2650 mm / 2450 mm oder 3000 mm / 2800 mm

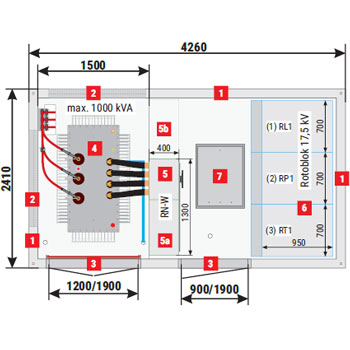

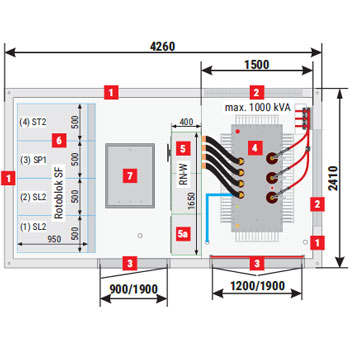

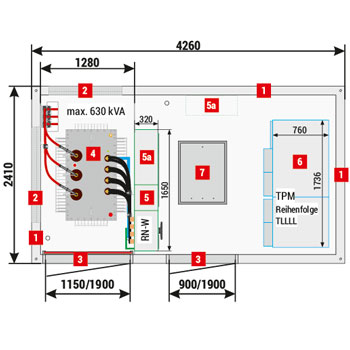

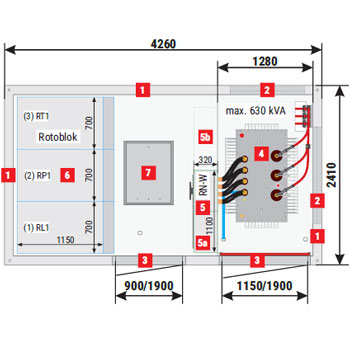

Geräteanordnung

MRw-b(pp) 20/630-3"a”/5
MRw-b(pp) 20/630-3”a”/4
MRw-b(pp) 20/630-3"b”
MRw-b(pp) 20/630-3”b”
MRw-b(pp) 20/1000-3"a”
MRw-b(pp) 20/1000-3”a”
MRw-b(pp) 20/1000-3"b”/4
MRw-b(pp) 20/1000-3”b”
1 Wände, Stärke 120 mm - standard, 90 mm - option
Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120
2 Lüftungsgitter IP 23D - standard, IP 43 - option
In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind,
sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - option
3 Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand
IP 23D - standard, IP 43 - option
Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
5b Kondensatorbank
6 MS-Schaltanlage
7 Schachtabdeckung des Kabelkanals

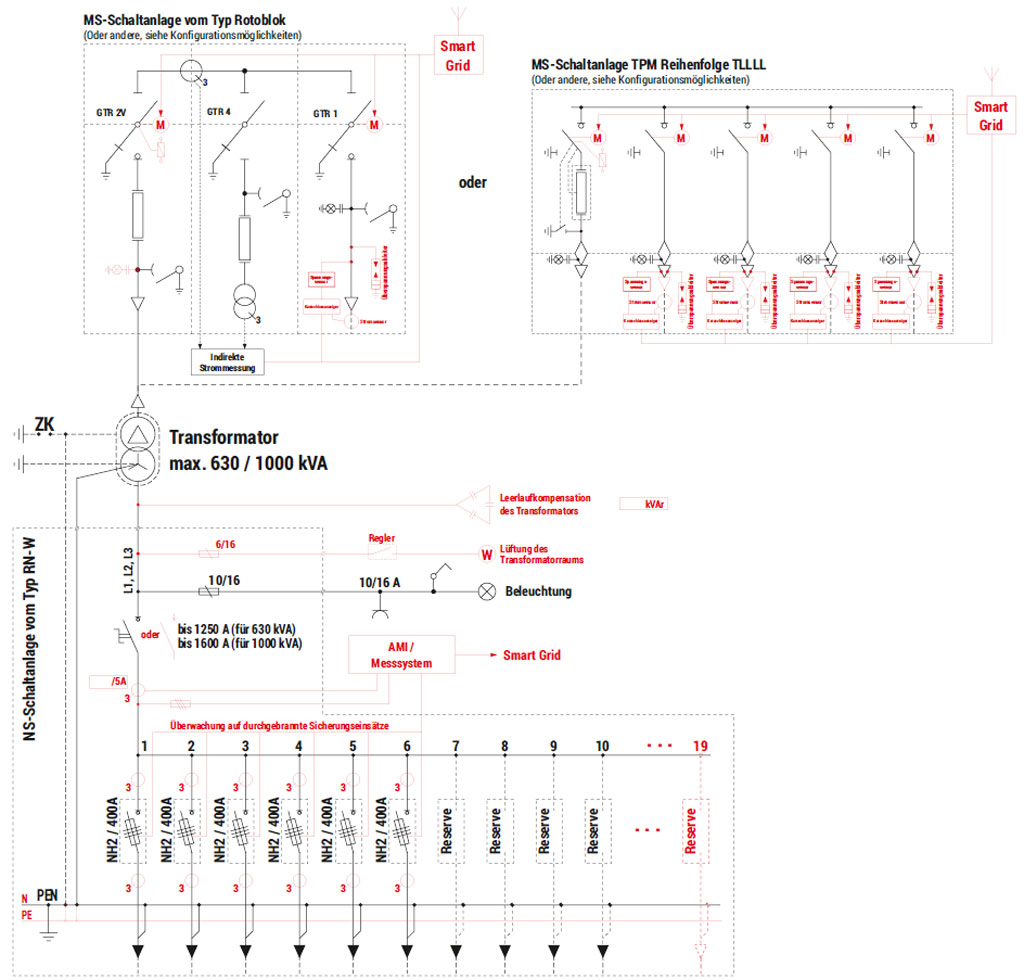

Elektrisches Schaltbild

Schemat elektryczny stacji MRw-b2(pp) 20/630

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

Technische Daten / Konfigurationsmöglichkeiten

Obudowy betonowe MRw-b(pp)
Gewicht / Fläche
Fundament 5 400 kg
Hauptteil 13 000 kg
Betondach 4 000 kg
Metalldach 450-600 kg
Nutzfläche 8,72 m2
Technische Daten / Konfigurationsmöglichkeiten
Transformator (4) Maximale Leistung / Abmessungen 630 kVA / 980* x 2000 x 1850 [mm]
1000 kVA / 1150* x 2000 x 1900 [mm]
Klassifizierung der Störlichtbogenfestigkeit IAC-AB-20 kA-1s
Gehäuseklasse bis 10 (je nach Konfiguration der Station)
Elektrische Parameter der Schaltanlagen MS NS
Bemessungsspannung bis 25 kV bis 0,8 kV
Bemessungsstrom 630 A bis 1600 A
Bemessungskurzzeitstromfestigkeit bis 20 kA (1s) bis 35 kA (1s)
Bemessungsstoßstromfestigkeit bis 50 kA bis 77 kA
Schaltanlage** Typ Maximale Feldanzahl
NS (5) RN-W 19 (10 - standard)
MS (6) Rotoblok (700 mm) 3 (630 kVA) / — (1000 kVA)
Rotoblok 17,5 kV (700 mm) 3
Rotoblok SF (500 mm) 4
TPM 5 (np. TLLLL oder WLLLL)

* Maximale Breite des durch die Tür der Station eingesetzten Transformators. Breitere Transformatoren können von oben in die Station eingesetzt werden.

** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
In Klammern sind die Abmessungen der einzelnen Felder der modularen Schaltanlagen angegeben. Für Ringschaltanlagen sind Beispiele für maximale Ausstattungen der Schaltanlagen und die entsprechende Konfiguration der Stationen angegeben.
