| Höhe des Hauptteils der nicht begehbaren / begehbaren Station | |
| Standard | 2350 mm / 2150 mm |
| Option | 2650 mm / 2450 mm oder 3000 mm / 2800 mm |
Geräteanordnung

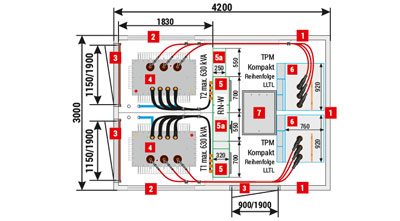

MRw-b(pp) (4,26x2,66) 22/2x630-8

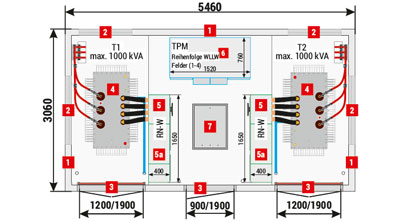

MRw-b(pp) (5,46x3,06) 20/2x1000-4

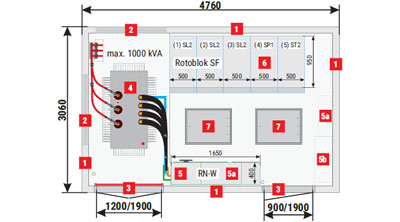

MRw-b(pp) (4,76x3,06) 20/1000-5

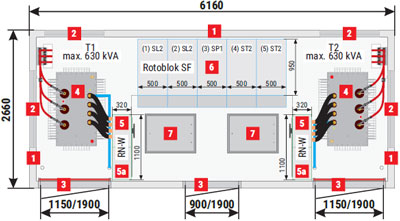

MRw-b(pp) (6,16x2,66) 20/2x630-5
MRw-b(pp) (6,66x3,06) 20/2x1000-5

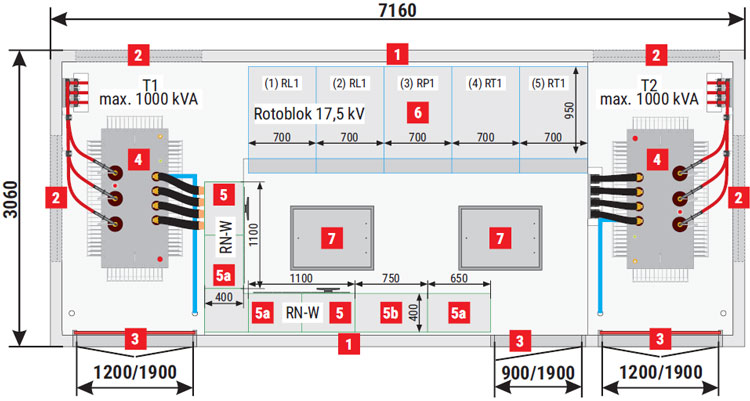

MRw-b(pp) (7,16x3,06) 20/2x1000-5

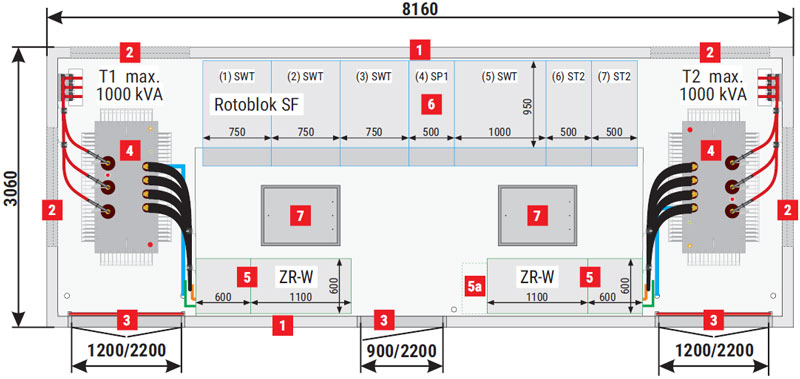

MRw-b(pp) (8,16x3,06) 20/2x1000-7
| 1 | Wände, Stärke 120 mm - standard, 90 mm - option Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120 |
| 2 | Lüftungsgitter IP 23D - standard, IP 43 - option In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind, sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - option |
| 3 | Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 23D - standard, IP 43 - option Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 5b | Kondensatorbank |
| 6 | MS-Schaltanlage |
| 7 | Schachtabdeckung des Kabelkanals |
Option für die Gehäuseausführung

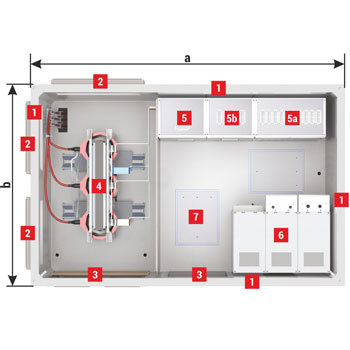

MRw-bpp (5,46x3,06) 20/2000-3
| Abmessungen von Betongehäusen | ||||||
| b - Breite [mm] | ||||||
| a - Länge [mm] | 2410 | 2510 | 2660 | 3060 | 3560 | |
| 4260 | + | + | + | + | ||
| 4760 | + | + | + | + | ||
| 4760 | + | |||||
| 5460 | + | + | + | + | ||
| 5460 | + | |||||
| 6160 | + | + | + | |||
| 6660 | + | + | + | |||
| 7160 | + | + | + | |||
| 8160 | + | + | + | |||
| Wandstärke [mm] |
90/120* | 90/120* | 90/120* | 90/120* | 120 | |
| Technische Daten ** | ||
| Transformator (4) Maximale Leistung | 4000 kVA oder ein Vielfaches | |
| Klassifizierung der Störlichtbogenfestigkeit | do IAC-AB-25 kA-1s | |
| Gehäuseklasse | bis 10 (je nach Konfiguration der Station) | |
| Elektrische Parameter der Schaltanlagen | MS | NS |
| Bemessungsspannung | bis 36 kV | bis 1 kV |
| Bemessungsstrom | bis 4000 A | bis 6300 A |
| Bemessungskurzzeitstromfestigkeit | bis 40 kA (3s) | bis 105 kA (1s) |
| Bemessungsstoßstromfestigkeit | bis 100 kA | bis 231 kA |
| Konfiguration der MS- und NS-Schaltanlagen*** | ||
* In der Tabelle sind Gehäuse mit einer Wandstärke von 120 mm aufgeführt. Bei Gehäusen mit einer Wandstärke von 90 mm sind 60 mm von den Außenmaßen des Gehäuses abzuziehen.
** Bei den angegebenen technischen Parametern handelt es sich um Maximalwerte, die von der Konfiguration der Station und den verwendeten Geräten abhängen.
*** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
