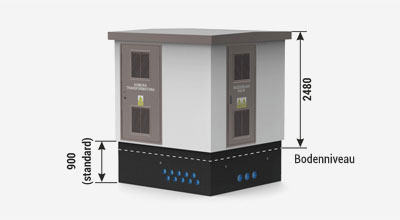

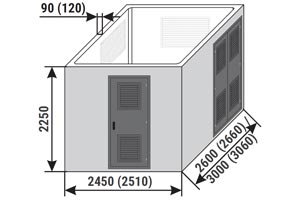

| Höhe des Hauptteils der nicht begehbaren / begehbaren Station | |
| Standard | 2250 mm / 2150 mm |
| Option | 2650 mm / 2450 mm oder 3000 mm / 2800 mm |
Geräteanordnung

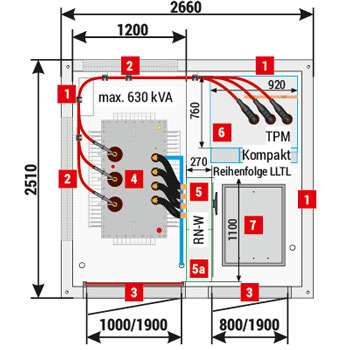

MRw-b1(pp) 20/630-4"a”

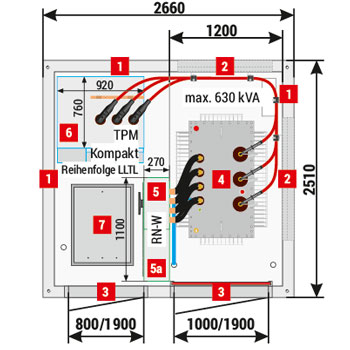

MRw-b1(pp) 20/630-4"b”

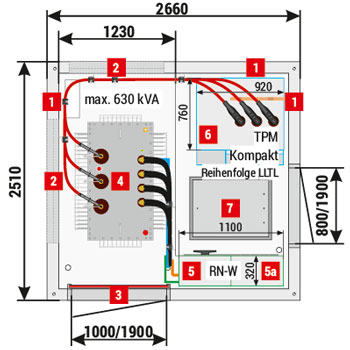

MRw-b1(pp) 20/630-4"c”

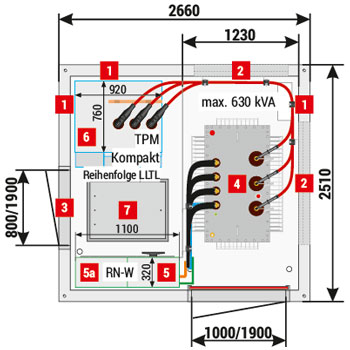

MRw-b1(pp) 20/630-4"d”
| 1 | Wände, Stärke 120 mm - standard, 90 mm - option Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120 |
| 2 | Lüftungsgitter IP 23D - standard, IP 43 - option In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind, sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - option |
| 3 | Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 23D - standard, IP 43 - option Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
| 7 | Schachtabdeckung des Kabelkanals |
Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche | |
| Fundament | 4 000 kg |
| Hauptteil | 10 000 kg |
| Betondach | 2 400 kg |
| Metalldach | 300-550 kg |
| Nutzfläche | 5,49 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator (4) Maximale Leistung / Abmessungen | 630 kVA / 980* x 2000 x 1850 [mm] | ||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-16 kA-1s | ||
| Gehäuseklasse | 10 (je nach Konfiguration der Station) | ||

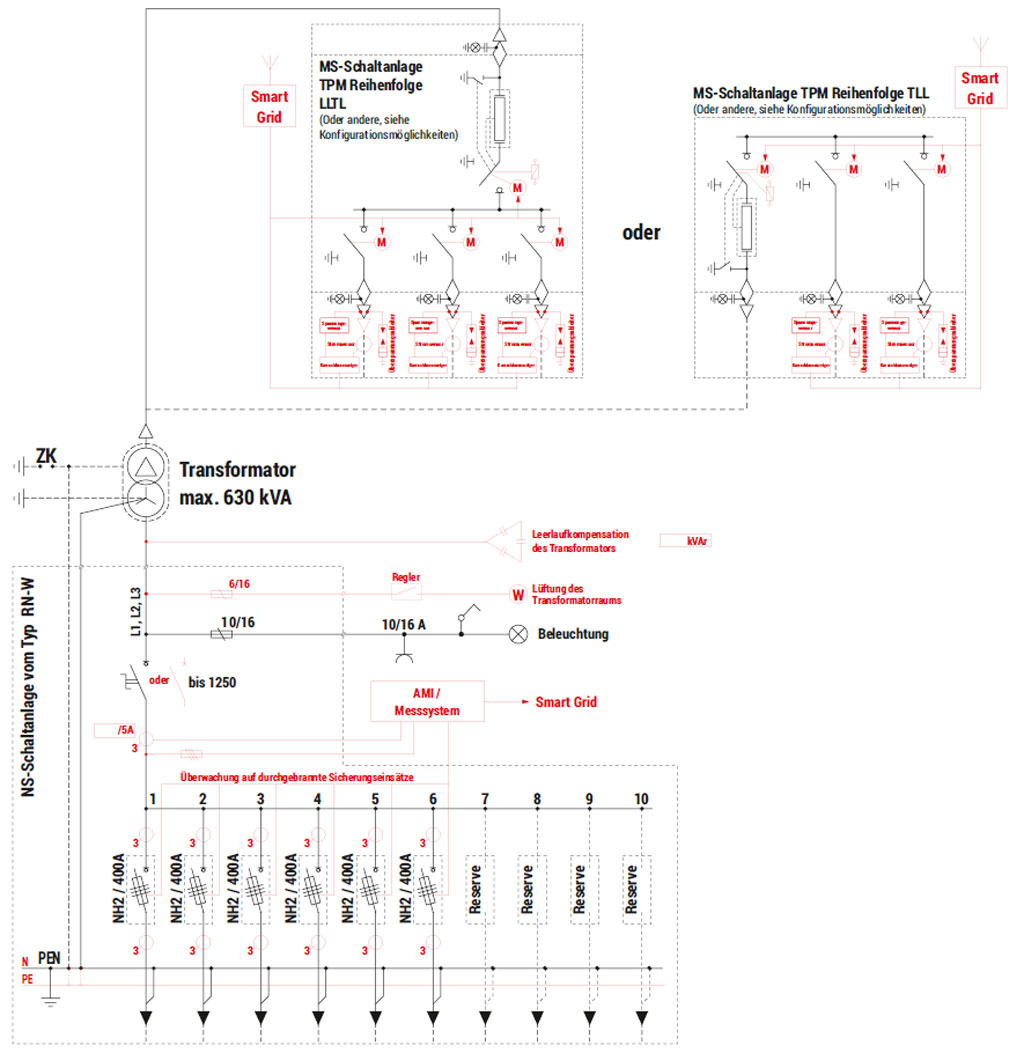

| Elektrische Parameter der Schaltanlagen | MS | NS | |
| Bemessungsspannung | bis 25 kV | bis 0,69 kV | |
| Bemessungsstrom | bis 630 A | bis 1250 A | |
| Bemessungskurzzeitstromfestigkeit | bis 20 kA (1s) | bis 25 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 50 kA | bis 52,5 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 10 | |
| MS (6) | TPM Kompakt / TPM | 4 (LLTL) / 2 (TL oder WL) oder 3 (TLL oder WLL nur bei den Varianten „c”, „d”) |
|
* Maximale Breite des durch die Tür der Station eingesetzten Transformators. Breitere Transformatoren können von oben in die Station eingesetzt werden.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. In Klammern sind maximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
