Stacja typu MRw-b(pp) 20/2x630

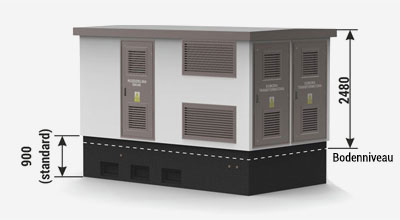

Höhe des Hauptteils der nicht begehbaren / begehbaren Station
Standard 2250 mm / 2150 mm
Opcja 2650 mm / 2450 mm oder 3000 mm / 2800 mm

Geräteanordnung

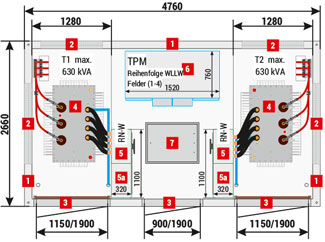

MRw-b(pp) 20/2x630-4"a”
MRw-b(pp) 20/2x630”a”

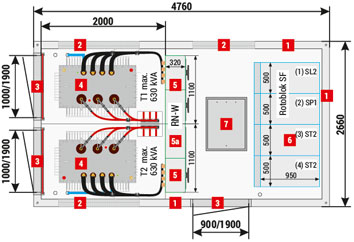

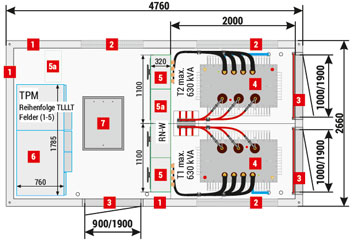

MRw-b(pp) 20/2x630-4"b”/5 Variante I
MRw-b 10/2x630-8
MRw-b(pp) 20/2x630-4"b” Variante II
MRw-b(pp) 20/2x630-5
1 Wände, Stärke 120 mm - standard, 90 mm - option
Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120
2 Lüftungsgitter IP 23D - standard, IP 43 - option
In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind,
sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - option
3 Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand
IP 23D - standard, IP 43 - option
Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
5b Kondensatorbank
6 MS-Schaltanlage
7 Schachtabdeckung des Kabelkanals

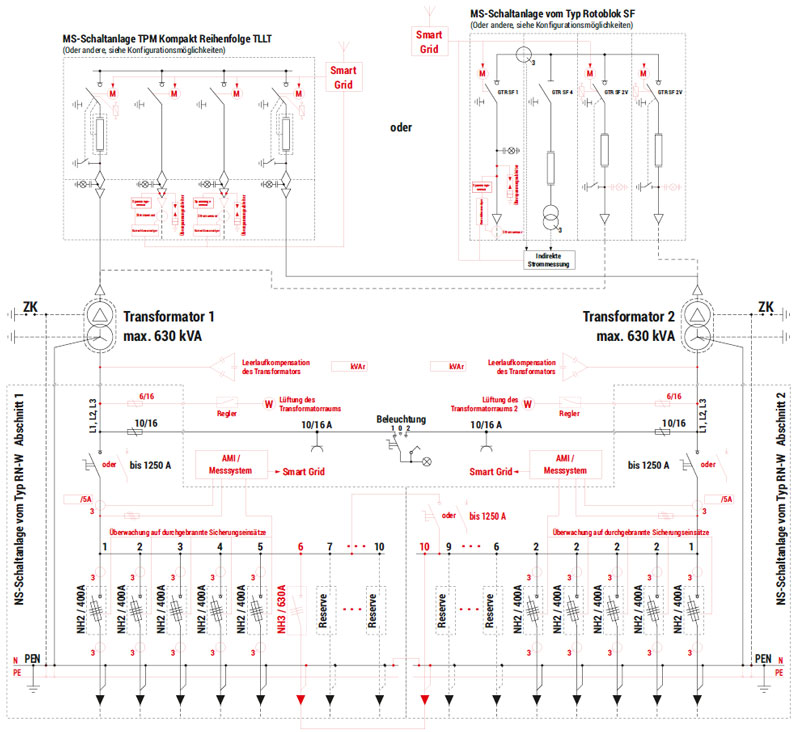

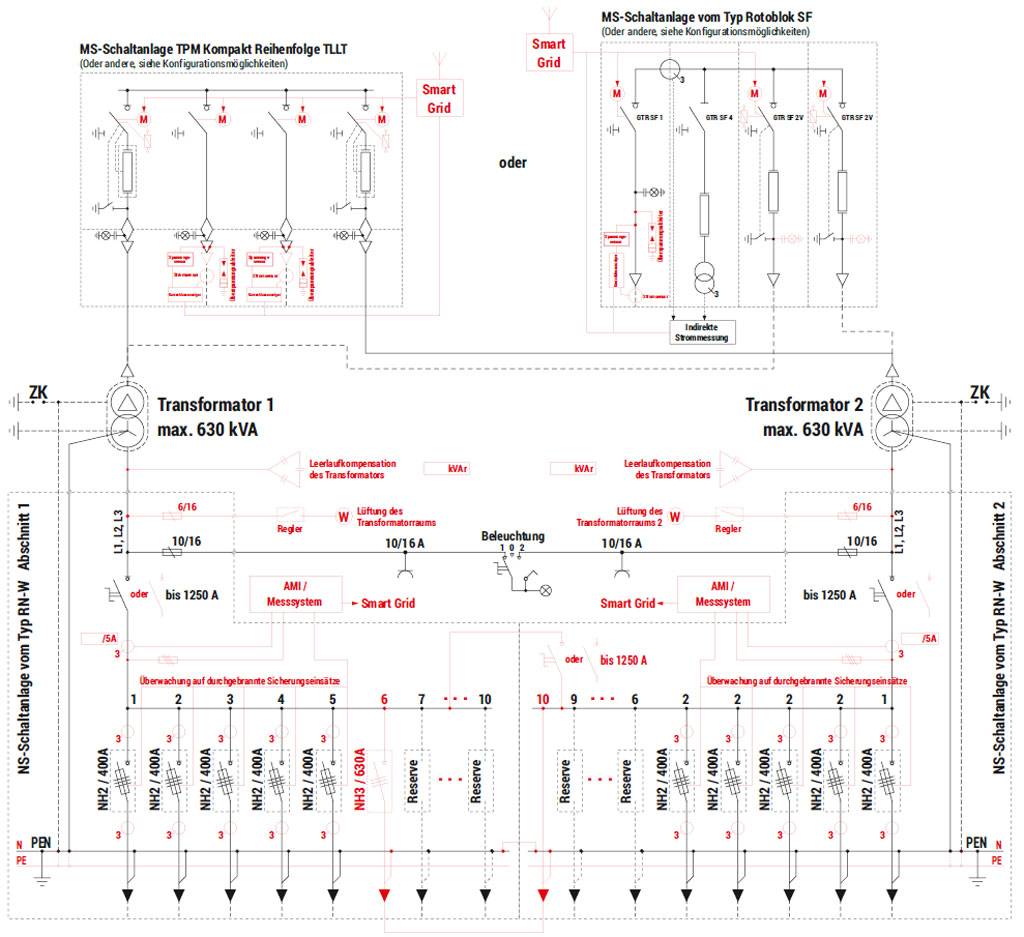

Elektrisches Schaltbild

Schemat elektryczny stacji MRw-b(pp) 20/630(1000)-4

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

Technische Daten / Konfigurationsmöglichkeiten

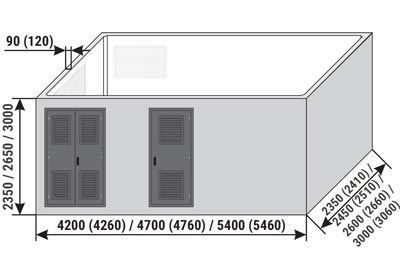

Obudowy betonowe MRw-b(pp)
Gewicht / Fläche
Fundament 6 500 kg
Hauptteil 14 000 kg
Betondach 4 500 kg
Metalldach 600-800 kg
Nutzfläche 10,93 m2
Technische Daten / Konfigurationsmöglichkeiten
Transformator (4) Maximale Leistung / Abmessungen 2x630 kVA / 980* x 1750 x 1850 [mm]
Klassifizierung der Störlichtbogenfestigkeit IAC-AB-16 kA-1s
Gehäuseklasse bis 10 (je nach Konfiguration der Station)
Elektrische Parameter der Schaltanlagen MS NS
Bemessungsspannung bis 25 kV bis 0,69 kV
Bemessungsstrom 630 A bis 1250 A
Bemessungskurzzeitstromfestigkeit bis 20 kA (1s) bis 25 kA (1s)
Bemessungsstoßstromfestigkeit bis 50 kA bis 52,5 kA
Schaltanlage** Typ Maximale Feldanzahl
NS (5) RN-W 2 x 10
MS (6) Rotoblok SF (500 mm / 375 mm) 4 / 5 (nur für Variante „b”)
TPM 4 (WLLW „a”) / 6 (TLL+LLT - „b”)

* Maximale Breite des durch die Tür der Station eingesetzten Transformators. Breitere Transformatoren können von oben in die Station eingesetzt werden.

** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
In Klammern sind die Abmessungen der einzelnen Felder der modularen Schaltanlagen angegeben. Für Ringkabel- Schaltanlagen sind Beispiele für die Maximalausstattung der Schaltanlagen und die entsprechenden Konfigurationen der Stationen, falls vorhanden, angegeben.
