Bei der Primärtechnik eines Umspannwerks handelt es sich um technische Einrichtungen für die Versorgung von MS-Netzen, zu denen HSund MS-Schaltanlagen und Leistungstransformatoren gehören.
Als Hersteller von MS- und NS-Schaltanlagen und vorgefertigten Betongehäusen bietet ZPUE S.A. Lösungen für derartige Spezialanlagen. Eine dieser Lösungen sind die modularen, in Fächer unterteilte MS-Schaltanlagen für Primärkreise, die sich durch eine hohe Kurzschlussfestigkeit auszeichnen. Die Unterteilung der Schaltanlage in Fächer und eine Reihe von Schutzvorrichtungen und Sperren gewährleisten ein hohes Maß an Sicherheit und Bedienungskomfort.Eine weitere Lösung sind NS-Schaltanlagen, die für den Eigenbedarf der Station verwendet werden, z. B. für Kontrollräume, Batterieräume usw.
Mit seiner breiten Palette an vorgefertigten Betongehäusen ist ZPUE S.A. in der Lage, sehr komplexe Projekte für Umspannwerke zu realisieren. Durch die langjährige Erfahrung mit großen Projekten aus Betonfertigteilen und die Vorfertigung der Station im Werk lassen sich Montagefehler auf der Baustelle vermeiden. Die Dauer der Montage der Station vor Ort reduziert sich selbst bei komplexen Projekten auf wenige Tage. Darüber hinaus ermöglicht die Vorfertigung von Betonmodulen wiederholbare Projekte, was den Zeitaufwand und die Kosten erheblich reduziert.

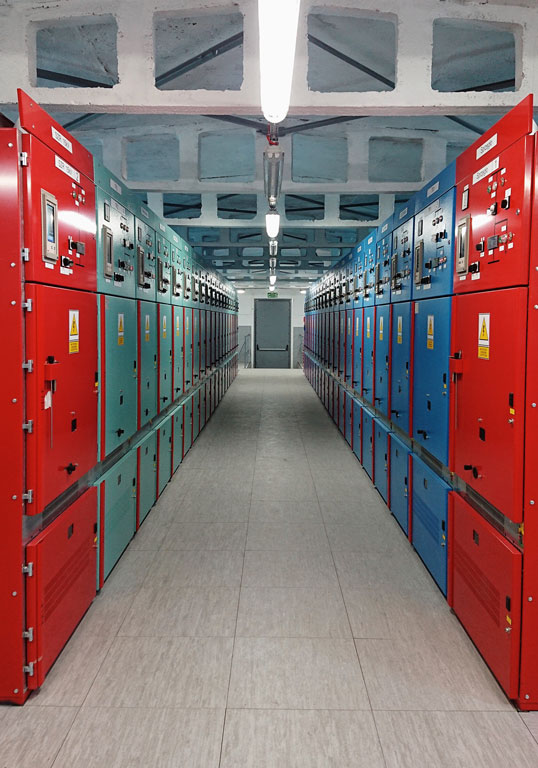

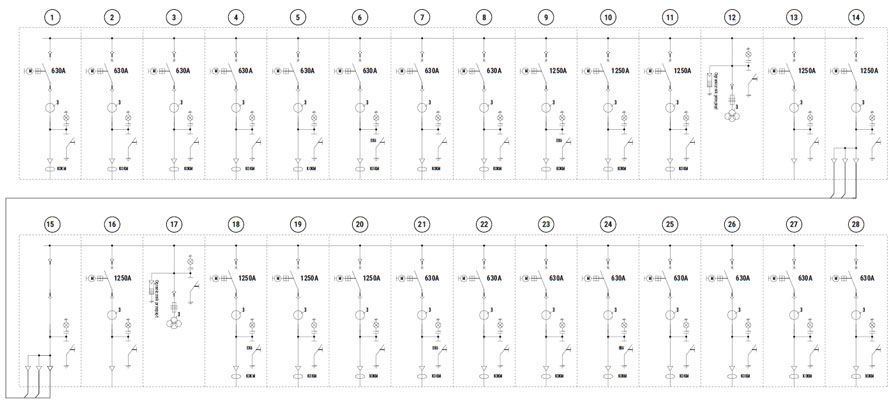

MS-Primärschaltanlage

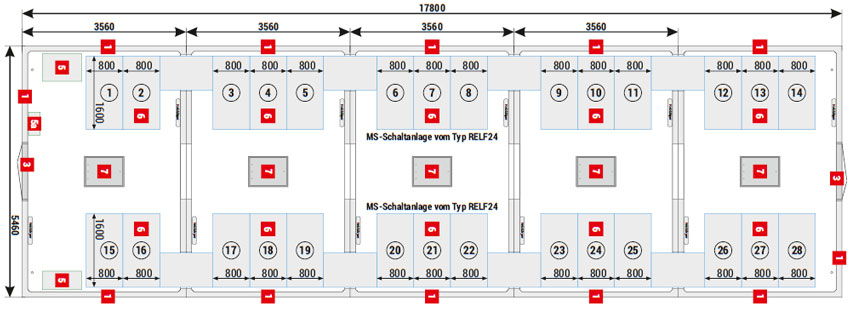

| 1 | Wände, Stärke 120 mm - Standard, 90 mm – Option |
| Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120 | |
| 3 | Volltüren oder mit Lüftungsgittern ohne Feuerwiderstand IP 23D - Standard, IP 43 - Option Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - Option |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
| 7 | Schachtabdeckung des Kabelkanals |
Achtung!
Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.
Systemfundamente
Zu der Primärtechnik bei der Umspannung von HS in MS gehört ein Transformator mit einer Leistung von mehreren Dutzend MVA. Mit mineralischem Isolieröl gefüllte Transformatoren können im Falle einer Beschädigung ein ernsthaftes Risiko für die Umwelt darstellen. Bei der Planung und Aufstellung des Transformators müssen Lösungen in Betracht gezogen werden, die das Eindringen von Öl in den Boden verhindern.
Vor diesem Hintergrund hat die ZPUE S.A. vorgefertigte Stahlbetonfundamente in ihr Angebot aufgenommen, auf denen Leistungstransformatoren aufgestellt werden. Im Falle einer Beschädigung des Transformators wird das auslaufende brennende Öl gelöscht und anschließend im Fundament aufgefangen, das eine abgedichtete Ölwanne bildet.
Die gesamte Struktur besteht aus miteinander verbundenen Fundamentwannen, die eine System aus Überlaufgefäßen bilden. Die Fundamentwannen sind aus Beton der Klasse C35/45 gefertigt.Jede dieser Fundamentwannen ist mit einer vorgefertigten Stahlbetonplatte und Stahlgitterpaneelen abgedeckt.Die Stahlgitterpaneele sind so konzipiert, dass Regenwasser und Transformatorenöl ungehindert in die Fundamentwannen abfließen können und so die umweltschädliche Flüssigkeit aufgefangen wird.

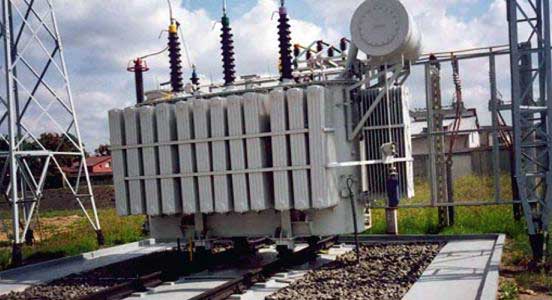

Der Hochleistungstransformator wird auf Eisenbahnschienen aufgestellt. Die Normalspurschienen S49, sind an den Wänden des mittleren Fundaments angebracht. Aufgrund des hohen Gewichts des Transformators wird er durch Einschieben in die Mitte eingesetzt.

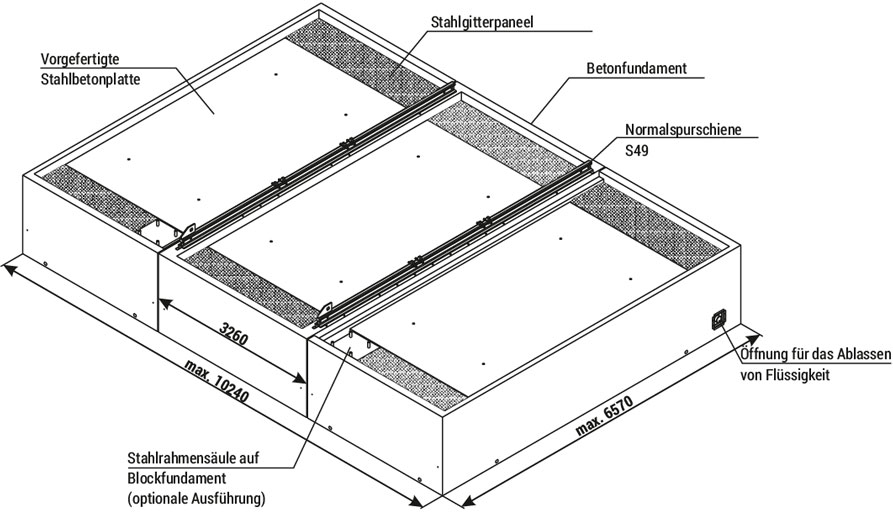

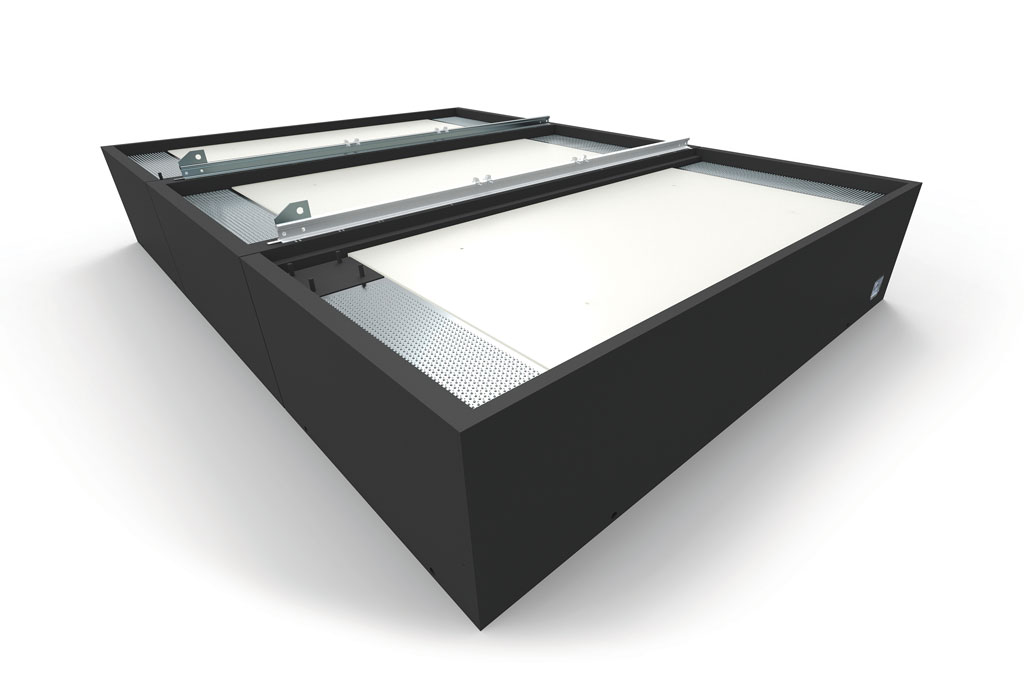

Ansicht des Systemfundaments für Leistungstransformatoren
Achtung!
Der Stahlrahmen ist nicht im Angebot von ZPUE S.A. enthalten.
