Wykonania specjalne stacji transformatorowych typu MRw-b Rozwiązania dla GPZ-ów MRw 20/630-1. Stacja na płozach dedykowana do zasilania awaryjnego MRw 20/630-4 „P”. Stacja dedykowana dla kopalni odkrywkowych MRw 15-18. Stacje z Rozdzielnicą Sieciową MRw-bS Stacja do kompensacji mocy biernej Stacje dedykowane dla odnawialnych źródeł energii (OZE)

Angebot für Industriebereiche
  • Lösungen für den Haupteinspeisepunkt (GPZ)

    gpz

    Bei der Primärtechnik eines Umspannwerks handelt es sich um technische Einrichtungen für die Versorgung von MS-Netzen, zu denen HSund MS-Schaltanlagen und Leistungstransformatoren gehören.

    Als Hersteller von MS- und NS-Schaltanlagen und vorgefertigten Betongehäusen bietet ZPUE S.A. Lösungen für derartige Spezialanlagen. Eine dieser Lösungen sind die modularen, in Fächer unterteilte MS-Schaltanlagen für Primärkreise, die sich durch eine hohe Kurzschlussfestigkeit auszeichnen. Die Unterteilung der Schaltanlage in Fächer und eine Reihe von Schutzvorrichtungen und Sperren gewährleisten ein hohes Maß an Sicherheit und Bedienungskomfort.Eine weitere Lösung sind NS-Schaltanlagen, die für den Eigenbedarf der Station verwendet werden, z. B. für Kontrollräume, Batterieräume usw.

    Mit seiner breiten Palette an vorgefertigten Betongehäusen ist ZPUE S.A. in der Lage, sehr komplexe Projekte für Umspannwerke zu realisieren. Durch die langjährige Erfahrung mit großen Projekten aus Betonfertigteilen und die Vorfertigung der Station im Werk lassen sich Montagefehler auf der Baustelle vermeiden. Die Dauer der Montage der Station vor Ort reduziert sich selbst bei komplexen Projekten auf wenige Tage. Darüber hinaus ermöglicht die Vorfertigung von Betonmodulen wiederholbare Projekte, was den Zeitaufwand und die Kosten erheblich reduziert.

    MS-Primärschaltanlage

    MRw-bS 20-28
    Widok z góry stacji rozdziału pierwotnego SN
    1 Wände, Stärke 120 mm - Standard, 90 mm – Option
    Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120
    3 Volltüren oder mit Lüftungsgittern ohne Feuerwiderstand IP 23D - Standard, IP 43 - Option
    Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - Option
    5 NS-Schaltanlage
    5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
    6 MS-Schaltanlage
    7 Schachtabdeckung des Kabelkanals
    Schemat stacji rozdziału pierwotnego SN

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Systemfundamente

    gpz fundamenty systemowe

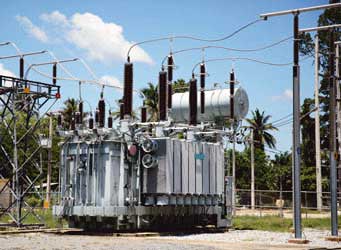

    Zu der Primärtechnik bei der Umspannung von HS in MS gehört ein Transformator mit einer Leistung von mehreren Dutzend MVA. Mit mineralischem Isolieröl gefüllte Transformatoren können im Falle einer Beschädigung ein ernsthaftes Risiko für die Umwelt darstellen. Bei der Planung und Aufstellung des Transformators müssen Lösungen in Betracht gezogen werden, die das Eindringen von Öl in den Boden verhindern.

    Vor diesem Hintergrund hat die ZPUE S.A. vorgefertigte Stahlbetonfundamente in ihr Angebot aufgenommen, auf denen Leistungstransformatoren aufgestellt werden. Im Falle einer Beschädigung des Transformators wird das auslaufende brennende Öl gelöscht und anschließend im Fundament aufgefangen, das eine abgedichtete Ölwanne bildet.

    Die gesamte Struktur besteht aus miteinander verbundenen Fundamentwannen, die eine System aus Überlaufgefäßen bilden. Die Fundamentwannen sind aus Beton der Klasse C35/45 gefertigt.Jede dieser Fundamentwannen ist mit einer vorgefertigten Stahlbetonplatte und Stahlgitterpaneelen abgedeckt.Die Stahlgitterpaneele sind so konzipiert, dass Regenwasser und Transformatorenöl ungehindert in die Fundamentwannen abfließen können und so die umweltschädliche Flüssigkeit aufgefangen wird.

    Der Hochleistungstransformator wird auf Eisenbahnschienen aufgestellt. Die Normalspurschienen S49, sind an den Wänden des mittleren Fundaments angebracht. Aufgrund des hohen Gewichts des Transformators wird er durch Einschieben in die Mitte eingesetzt.

    Ansicht des Systemfundaments für Leistungstransformatoren

    gpz fundamenty systemowe widok

    gpz fundamenty systemowe widok

    Achtung!
    Der Stahlrahmen ist nicht im Angebot von ZPUE S.A. enthalten.

  • MRw-bS

    Stacje w obudowie betonowej typu MRw-bS

    Oftmals passen sehr komplexe Projekte, die aus einer großen Anzahl von MS/NS-Schaltanlagen, Transformatoren, Generatoren usw. bestehen, nicht einmal in die größten Betongehäuse (8160 mm x 3060 mm). Als eines von wenigen Unternehmen auf dem Markt hat ZPUE S.A. ein System zur Verbindung von typischen Betonbehältern im Angebot, das unter dem Namen "MRw-bS" angeboten wird und für individuelle Anpassungen und Bedürfnisse der Kunden vorbereitet ist. Um die Investitionskosten bei Objekten mit großem Bedarf an installierter Leistung zu reduzieren, können die mehrstöckigen Stationen "MRw-bSP" eingesetzt werden. Der Vorteil solcher Stationen besteht darin, dass Transformatoreneinheiten mit hoher Leistung auf einer auf kleiner Fläche untergebracht werden können. Der Katalog enthält nur Beispiele für Stationen. Die Ausführung zahlreicher anderer Lösungen für individuelle Bedürfnisse ist möglich. Unter anderem Stationen mit mehreren Transformatoren bis zu 4000 kVA, Stationen mit 2000 kVA Aggregaten.

    Geräteanordnung

    MRw-bS 20/2x630-9
    MRw-bS 20/2x630-9
    MRw-bS 20/2x1250-12
    MRw-bS 20/2x1250-12
    MRw-bS 20/4x1250-16
    MRw-bS 20/4x1250-16
    MRw-bSP 20/2x2500-6
    MRw-bSP 20/2x2500-6
    Parterre
    Parter
    Stockwerk
    Piętro
    1 Wände, Stärke 120 mm - Standard
    Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120
    2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
    In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind,
    sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - Option
    3 Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand
    IP 23D - Standard, IP 43 - Option
    Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a Szafa AMI / Smart Grid / Telemechanika / potrzeby własne
    6 MS-Schaltanlage
    7 Schachtabdeckung des Kabelkanals / Abdeckung des Kabelkanals
    8 Treppe zum NS-Schaltanlagenraum - 1. Stock
  • MRw-k Station - modularer Aufbau

    Stacja typu MRw-k - konstrukcja modułowa

    Durch den modularen Aufbau lassen sich vielfältige Stationskonfigurationen auf Basis von Standardmodulen erstellen. umfassende Konfiguration, basierend auf MS-Schaltanlagen (luft- oder gasisoliert) und NS-Schaltanlagen aus eigener Produktion.

    Die modularen Stationen basieren auf einer leichten, selbsttragenden Metallstruktur. Dank dieser Struktur ist es möglich, die Station direkt auf dem Boden oder auf einem zuvor vorbereiteten Untergrund zu platzieren, ohne dass zusätzliche Fundamente vorbereitet werden müssen. Dies reduziert die Zeit und die Kosten für die Installation im Vergleich zu herkömmlichen Ziegellösungen.

    Technische Daten

    Technische Daten
    Maximale Transformatorleistung bis 1000 kVA bis 2000 kVA
    Bemessungsspannung (MS / NS Schaltanlage) bis 24 kV / 0,4 kV
    Bemessungsdauerstrom der Schaltanlage (MS / NS Schaltanlage) bis 630 A / 1600 A bis 630 A / 3200 A
    Bemessungskurzzeitstromfestigkeit (MS / NS Schaltanlage) bis 25 kA (3s) / 35 kA (1s) bis 25 kA (3s) / 85 kA (1s)
    Bemessungsstoßstromfestigkeit (MS / NS Schaltanlage) bis 63 kA / 77 kA bis 63 kA / 187 kA
    Klassifizierung der Störlichtbogenfestigkeit bis AB-20 kA – 1s
    Schutzart IP 23D oder IP 43

    Konstruktion / Modularität

    Grundlegende Funktionsfächer

    Stacje specjalistyczne - przemysł ciężki / wydobywczy - schemat elektryczny

    Beispielkonfigurationen von Modularen Stationen Mit MS-Schaltanlagen vom typ TPM und Rotoblok SF

    Stacja typu MRw-k - konstrukcja modułowa

    Technische Daten / Konfigurationsmöglichkeiten

    Station Transformator (4) Schaltanlage - Typ / Max. Feldanzahl
    Typ Maße (L x B x H*) Maximale Leistungmoc MS (6) NS (5)
    MRw 20/160 2,35 x 1,6 x 1,7 160 kVA MANGEL RN-W / 7
    MRw 20/250 2,7 x 1,8 x 2,16 oder 2,46 250 kVA TPM / 4 oder 2 + M RN-W / 8
    MRw 20/250 2,9 x 2,6 x 2,45 oder 2,75 250 kVA Rotoblok SF / 4 RN-W / 14
    MRw 20/1000 2,8 x 2,2 x 2,16 oder 2,46 1000 kVA TPM / 5 oder 3 + M RN-W / 12
    MRw 20/1000 2,8 x 2,6 x 2,16 oder 2,46 1000 kVA TPM / 6 oder 4 + M oder 5 + S RN-W / 16
    MRw 20/1000 3,1 x 2,2 x 2,45 oder 2,75 1000 kVA Rotoblok SF / 3 RN-W / 16
    MRw 20/1000 3,1 x 2,6 x 2,45 oder 2,75 1000 kVA Rotoblok SF / 4 RN-W / 16
    MRw 20/1600 3,4 x 2,6 x 2,45 oder 2,75 1600 kVA TPM / 6 oder 4 + M oder 5 + S RN-W / 16
    MRw 20/1600 3,7 x 2,6 x 2,45 oder 2,75 1600 kVA Rotoblok SF / 4 RN-W / 16
    MRw 20/2000 3,7 x 2,2 x 2,45 oder 2,75 2000 kVA TPM / 6 oder 4 + M oder 5 + S ZR-W / 16
    MRw 20/2000 4,0 x 2,6 x 2,45 oder 2,75 2000 kVA Rotoblok SF / 4 ZR-W / 16

    Außenansicht

    Variante mit Betonfundament
    Wariant z fundamentem betonowym
    Variante mit integriertem Metallfundament
    Wariant ze zintegrowanym fundamentem metalowym

    Betonfundament

    Maße gemäß Größe der Station
    Fundament betonowy

    Metallfundament


    Fundament metalowy

    1 - Gründung der Station - Beton- oder Metallfundament

    Geräteanordnung

    MRw (2,35x1,6) 20/160 - Abschlussstation (vereinfacht)
    MRw (2,35x1,6) 20/160 - stacja końcowa (uproszczona)
    2 Lüftungsgitter - Option
    3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 oder IP 55 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
    6 NS-Schaltanlage
    6a MS-Fach - ohne MS-Schaltanlage
    MRw (2,7x1,8) 20/250-4
    MRw (2,7x1,8) 20/250-4
    MRw (2,9x2,6) 20/250-4
    MRw (2,9x2,6) 20/250-4

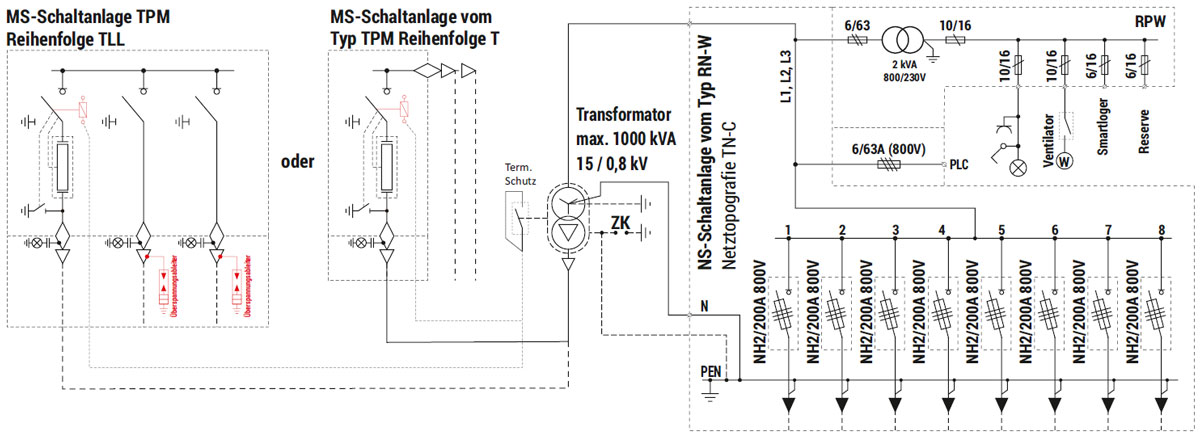

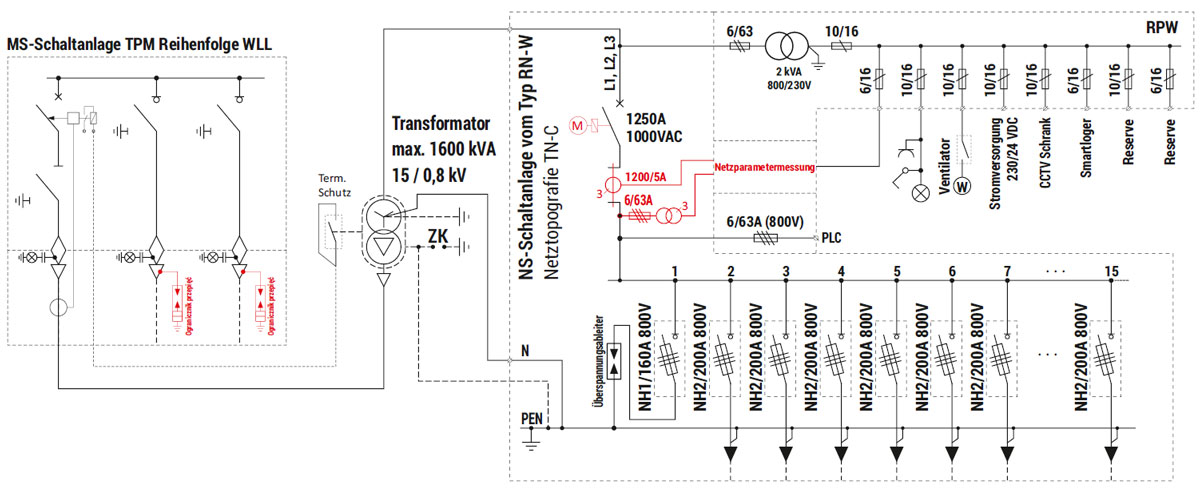

    Elektrisches Schaltbild

    Schemat elektryczny

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

    Beispielkonfigurationen von Stationen mit Schaltanlagen mit luftisolierung vom typ RXD

    Przykładowe konfiguracje stacji z rozdzielnicami w izolacji powietrznej typu RXD

    Geräteanordnung

    Mrw Konfiguration Nr. 1 max. 1000 kVA
    MRw konfiguracja nr 1 max. 1000 kVA
    Mrw Konfiguration Nr. 2 max. 1000 kVA
    MRw konfiguracja nr 2 max. 1000 kVA
    Mrw Konfiguration Nr. 3 max. 1000 kVA
    MRw konfiguracja nr 3 max. 1000 kVA
    2 Lüftungsgitter - Option
    3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 oder IP 55 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
    6 MS-Schaltanlage

    Elektrisches Schaltbild

    Przykładowe konfiguracje stacji z rozdzielnicami w izolacji powietrznej typu RXD - schemat elektryczny

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

    Vorteile der Station

    Przykładowe konfiguracje stacji z rozdzielnicami w izolacji powietrznej typu RXD - zalety stacji
  • Sonderausführungen der Stationen vom Typ MRw-b

    Wykonania specjalne stacji typu MRw-b
    Höhe des Hauptteils der nicht begehbaren / begehbaren Station
    Standard 2350 mm / 2150 mm
    Option 2650 mm / 2450 mm oder 3000 mm / 2800 mm

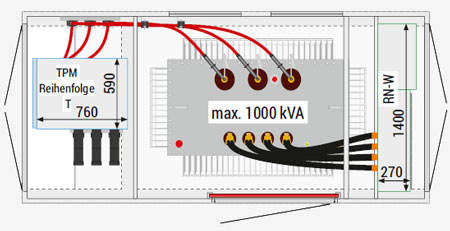

    Geräteanordnung

    MRw-b(pp) (4,26x2,66) 22/2x630-8
    MRw-b (4,26x2,41) 22-4+3
    MRw-b(pp) (5,46x3,06) 20/2x1000-4
    MRw-b (4,2x2,6) 10/2x630-8
    MRw-b(pp) (4,76x3,06) 20/1000-5
    MRw-b (4,2x3,0) 10/2x630-8
    MRw-b(pp) (6,16x2,66) 20/2x630-5
    MRw-b(pp) (4,76x3,06) 20/1000-5
    MRw-b(pp) (6,66x3,06) 20/2x1000-5
    MRw-b (5,4x2,6) 10/2x630-8
    MRw-b(pp) (7,16x3,06) 20/2x1000-5
    MRw-b(pp) (5,46x3,06) 20/2x1000-4
    MRw-b(pp) (8,16x3,06) 20/2x1000-7
    MRw-b(pp) (6,16x2,66) 20/2x630-5
    1 Wände, Stärke 120 mm - standard, 90 mm - option
    Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120
    2 Lüftungsgitter IP 23D - standard, IP 43 - option
    In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind,
    sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - option
    3 Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand
    IP 23D - standard, IP 43 - option
    Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf
    5b Kondensatorbank
    6 MS-Schaltanlage
    7 Schachtabdeckung des Kabelkanals

    Option für die Gehäuseausführung

    MRw-bpp (5,46x3,06) 20/2000-3
    MRw-bpp (5,46x3,06) 20/2000-3
    Abmessungen von Betongehäusen
      b - Breite [mm]
    a - Länge [mm]   2410 2510 2660 3060 3560
    4260 + + + +
    4760 + + + +
    4760         +
    5460 + + + +
    5460         +
    6160   + + +
    6660   + + +
    7160   + + +
    8160   + + +
    Wandstärke
    [mm]
    90/120* 90/120* 90/120* 90/120* 120
    Technische Daten **
    Transformator (4) Maximale Leistung 4000 kVA oder ein Vielfaches
    Klassifizierung der Störlichtbogenfestigkeit do IAC-AB-25 kA-1s
    Gehäuseklasse bis 10 (je nach Konfiguration der Station)
    Elektrische Parameter der Schaltanlagen MS NS
    Bemessungsspannung bis 36 kV bis 1 kV
    Bemessungsstrom bis 4000 A bis 6300 A
    Bemessungskurzzeitstromfestigkeit bis 40 kA (3s) bis 105 kA (1s)
    Bemessungsstoßstromfestigkeit bis 100 kA bis 231 kA
    Konfiguration der MS- und NS-Schaltanlagen***

    * In der Tabelle sind Gehäuse mit einer Wandstärke von 120 mm aufgeführt. Bei Gehäusen mit einer Wandstärke von 90 mm sind 60 mm von den Außenmaßen des Gehäuses abzuziehen.

    ** Bei den angegebenen technischen Parametern handelt es sich um Maximalwerte, die von der Konfiguration der Station und den verwendeten Geräten abhängen.

    *** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.

  • Station für die Blindleistungskompensation

    Im Stromnetz verursacht die Übertragung von Blindleistung eine Verschlechterung der Qualität der Netzparameter, Spannungsabfälle und Wirkleistungsverluste in den elektrischen Anlagen. Um ungünstige Auswirkungen der Übertragung von Blindleistung in Stromnetzen zu vermeiden, werden Anlagen zur Kompensation der Blindleistung in der Nähe der Orte eingesetzt, an denen sie generiert wird.

    ZPUE S.A. bietet Lösungen für die Blindleistungskompensation. Eine dieser Lösungen ist eine Station im Betongehäuse, das mit einer Schutzeinheit und einer MS-Kondensatorbank mit Schutzdrosseln ausgestattet ist.

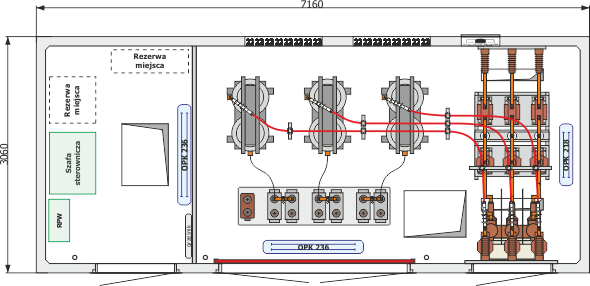

    MRw-b (7,16x3,06) 20(30)-1 MS-Blindleistungskompensation bis zu 5 MVAr

    MRw-b (7,16x3,06) 20-3
    1 Wände, Stärke 120 mm - Standard, 90 mm - Option
    2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
    3 Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 23D - Standard, IP 43 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Fernsteuerungstechnik / Ei
    6 MS-Schaltschrank / Fach
    6a Kondensatorbank mit MS-Drosseln
    7 Schachtabdeckung des Kabelkanals
    Elektrisches Schaltbild
    MRw-b (7,16x3,06) 20-3 (Instalacja PV o mocy do 1MWp)

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

  • Station vom typ MRw „PONTON” für den Übertragebergbau

    Stacja typu MRw „ponton” dedykowana dla kopalni odkrywkowych

    Notstromversorgungsstation mit der Möglichkeit der Stromversorgung über eine Freileitung oder Kabelleitung.

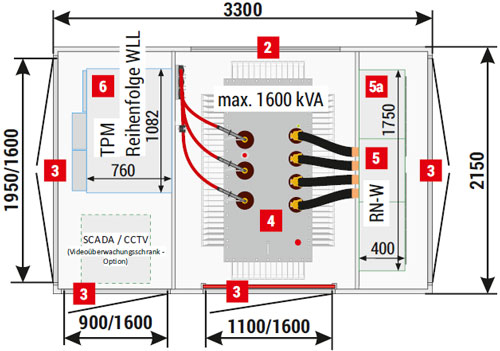

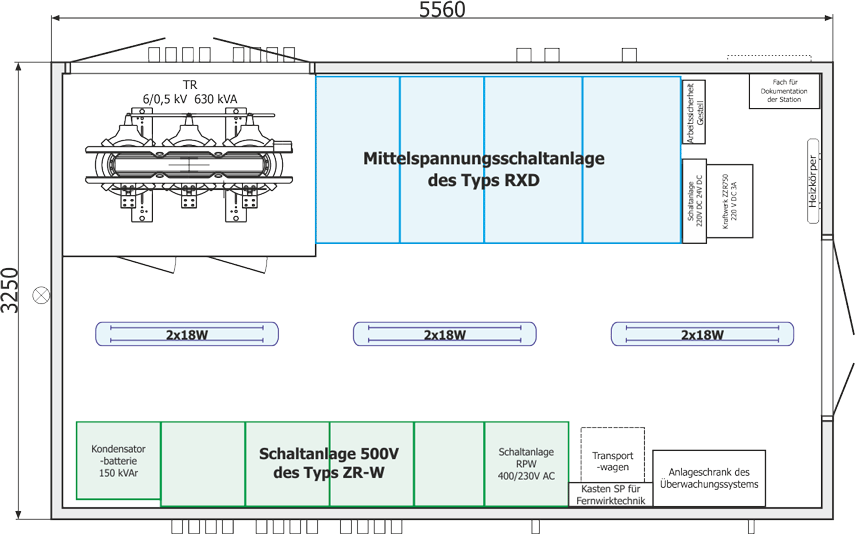

    Geräteanordnung

    MRw 20/630-1
    Stacja typu MRw „ponton” dedykowana dla kopalni odkrywkowych
    1 Gründung der Station
    2 Lüftungsgitter IP 23D - Standard, IP 43 oder IP 55 - Option
    3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 oder IP 55 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
    6 MS-Schaltanlage

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Elektrisches Schaltbild

    Stacja typu MRw „ponton” dedykowana dla kopalni odkrywkowych - schemat elektryczny
  • Station vom typ MRw auf Kufen

    STACJA TYPU MRw NA PŁOZACH

    Die Station ist für die Notstromversorgung vorgesehen, wobei die Versorgung über Freileitungen oder Kabel erfolgen kann.

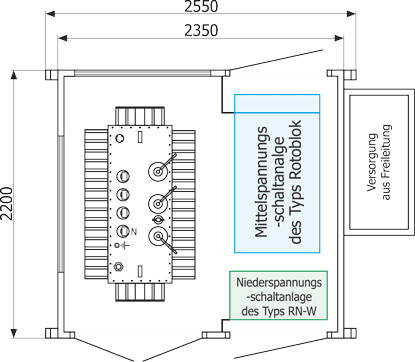

    Geräteanordnung

    MRw 20/630-1
    STACJA TYPU MRw-m na płozach
    1 Freileitungsanschluss
    2 Lüftungsgitter IP 23D - Standard oder IP 43 - Option
    3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, oder IP 43 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a MS-Schaltanlage

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Elektrisches Schaltbild

    STACJA TYPU MRw-m na płozach - schemat elektryczny

    Technische Daten / Konfigurationsmöglichkeiten

    Gewicht / Fläche
    Station 2 400 kg
    Nutzfläche 4,73 m2
    Technische Daten / Konfigurationsmöglichkeiten
    Transformator* (4) Maximale Leistung / Abmessungen 630 kVA / 1000 x 1800 x 1850 [mm]
    Klassifizierung der Störlichtbogenfestigkeit IAC-AB-16 kA-1s
    Gehäuseklasse 20
    Elektrische Parameter der Schaltanlagen MS NS
    Bemessungsspannung bis 25 kV bis 0,69 kV
    Bemessungsstrom 630 A bis 1250 A
    Bemessungskurzzeitstromfestigkeit bis 20 kA (1s) bis 20 kA (1s)
    Bemessungsstoßstromfestigkeit bis 50 kA bis 50 kA
    Schaltanlage** Typ Maksymalna ilość pól
    NS (5) RN-W 7
    MS (6) Rotoblok (700) 1 (RT1)

    * Maximale Breite des durch die Tür der Station eingesetzten Transformators.

    ** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
    In Klammern sind maximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.

  • Stationen für erneuerbare Energiequellen (OZE)

    BEISPIEL EINER STATION FÜR:

    - STATION FÜR DAS PHOTOVOLTAIK-KRAFTWERK
    - STATION FÜR DAS WINDKRAFTWERK
    - STATION FÜR BIOGASKRAFTWERK

    Mehr...

  • Stationen für Photovoltaikinstallationen

    Stacje dedykowane do instalacji fotowoltaicznych

    Aufgrund ihrer Konstruktion und Abmessungen - Höhe über dem Boden nur 1700 mm und geringes Gewicht - einschließlich 8T Transformator, ist die Station für Photovoltaikanlagen mit großer Leistung - Installation zwischen den Tischen mit Paneelen - geeignet. Die Station ist auf einem Betonfundament montiert und kann als Ganzes, einschließlich Transformator, transportiert werden.

    MRw (3,4x1,6) 20/1000-1(3)

    MRw (3,4x1,6) 20/1000-1(3) Große PV-Anlagen, Abschnittstation
    Stacje dedykowane do instalacji fotowoltaicznych
    1 Gründung der Station - Betonfundament
    2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
    3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
    6 MS-Schaltanlage

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Elektrisches Schaltbild
    Stacje dedykowane do instalacji fotowoltaicznych - schemat elektryczny
    Technische Daten / Konfigurationsmöglichkeiten
    Gewicht / Fläche
    Betonfundament 3 000 kg
    Metall-Hauptteil 1 500 kg
    Metalldach 200 kg
    Stellfläche 5,44 m2
    Technische Daten / Konfigurationsmöglichkeiten
    Transformator* (4) Maximale Leistung / Abmessungen 630 kVA / 1000 x 1800 x 1850 [mm]
    Gehäuseklasse 10
    Elektrische Parameter der Schaltanlagen MS NS
    Bemessungsspannung bis 25 kV bis 0,8 kV
    Bemessungsstrom 630 A bis 1000 A
    Bemessungsstoßstromfestigkeit bis 25 kA (1s) bis 35 kA (1s)
    Bemessungsstoßstromfestigkeit bis 63 kA bis 77 kA
    Schaltanlage** Typ Maximale Feldanzahl
    NS (5) RN-W 8
    MS (6) TPM 1 (T+) / 3 (z. B. WLL oder TLL)

    * Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.

    ** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. In Klammern sind maximale, beispielhafte Schaltanlagenlayouts angegeben.

    *** Die NS-Seite der Station kann in einer für TN- C- sowie IT.-Netzauslegung vorbereiteten Variante ausgeführt werden.

    MRw (3,3x2,15) 20/1600-3

    MRw (3,3x2,15) 20/1600-3 Große PV-Anlagen, Abschnittstation

    Die Station ist für Photovoltaikanlagen mit hoher Leistung bestimmt, Hauptteil und Metallfundament aus einem Stück - geringes Gewicht ~ 7,5t mit eingebautem Transformator.

    Geräteanordnung
    MRw (3,3x2,15) 20/1600-3 Wielkoskalowe Instalacje PV, stacja sektorowa
    1 Gründung der Station - Metallfundament
    2 Lüftungsgitter IP 23D - Standard, IP 43 - Option
    3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option
    4 Transformator
    5 NS-Schaltanlage
    5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
    6 MS-Schaltanlage

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Elektrisches Schaltbild
    MRw (3,3x2,15) 20/1600-3 Wielkoskalowe Instalacje PV, stacja sektorowa - schemat elektryczny
    Technische Daten / Konfigurationsmöglichkeiten
    Gewicht / Fläche
    Betonfundament 7 500 kg
    Metall-Hauptteil 2 800 kg
    Metalldach 500 kg
    Stellfläche 7,1 m2
    Technische Daten / Konfigurationsmöglichkeiten
    Transformator* (4) Maximale Leistung / Abmessungen 1600 kVA / 1300 x 1900 x 1950 [mm]
    Gehäuseklasse 10
    Elektrische Parameter der Schaltanlagen MS NS
    Bemessungsspannung bis 25 kV bis 0,8 kV
    Bemessungsstrom 630 A bis 1250 A
    Bemessungskurzzeitstromfestigkeit bis 25 kA (1s) bis 35 kA (1s)
    Bemessungsstoßstromfestigkeit bis 63 kA bis 77 kA
    Schaltanlage** Typ Maximale Anzahl der Felde
    NS (5) RN-W 15
    MS (6) TPM 3 (WLL)

    * Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.

    ** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. In Klammern sind maximale, beispielhafte Schaltanlagenlayouts angegeben.

    *** Die NS-Seite der Station kann in einer für TN- C- sowie IT. Netzauslegung vorbereiteten Variante ausgeführt werden.

  • Stationen mit Netzverteiler

    Stacje z rozdzielnicą sieciową

    Notstromversorgungsstation mit der Möglichkeit der Stromversorgung über eine Freileitung oder Kabelleitung.

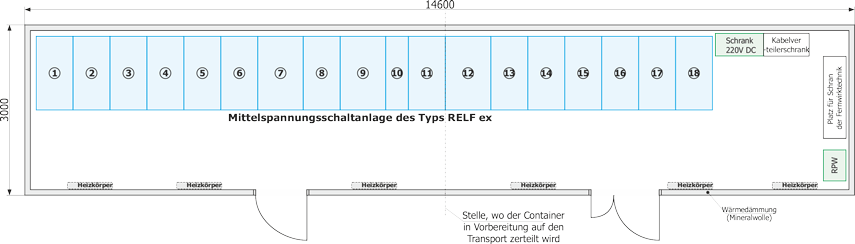

    Geräteanordnung

    MRw 20-18
    Stacje z rozdzielnicą sieciową
    3 Volltüren oder Türen mit Lüftungsgitter IP 23D - Standard, oder IP 43 - Option
    5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
    6 MS-Schaltanlage

    Achtung!

    Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

    Elektrisches Schaltbild

    Stacja typu MRw „ponton” dedykowana dla kopalni odkrywkowych - schemat elektryczny

Unsere Seite verwendet Cookies. Durch die Nutzung stimmen Sie ihrer Verwendung und Datenverarbeitung zu. Zusätzliche Informationen
