Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche |
| Station |
2 400 kg |
| Nutzfläche |
4,73 m2 |
| Technische Daten / Konfigurationsmöglichkeiten |

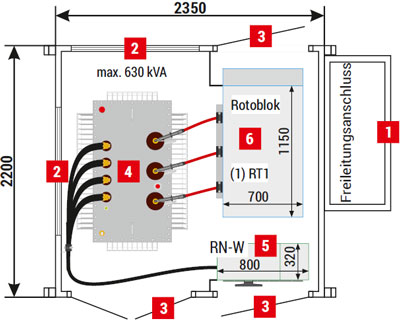

| Transformator* (4) Maximale Leistung / Abmessungen |
630 kVA / 1000 x 1800 x 1850 [mm] |
| Klassifizierung der Störlichtbogenfestigkeit |
IAC-AB-16 kA-1s |
| Gehäuseklasse |
20 |
| Elektrische Parameter der Schaltanlagen |
MS |
NS |
| Bemessungsspannung |
bis 25 kV |
bis 0,69 kV |
| Bemessungsstrom |
630 A |
bis 1250 A |
| Bemessungskurzzeitstromfestigkeit |
bis 20 kA (1s) |
bis 20 kA (1s) |
| Bemessungsstoßstromfestigkeit |
bis 50 kA |
bis 50 kA |

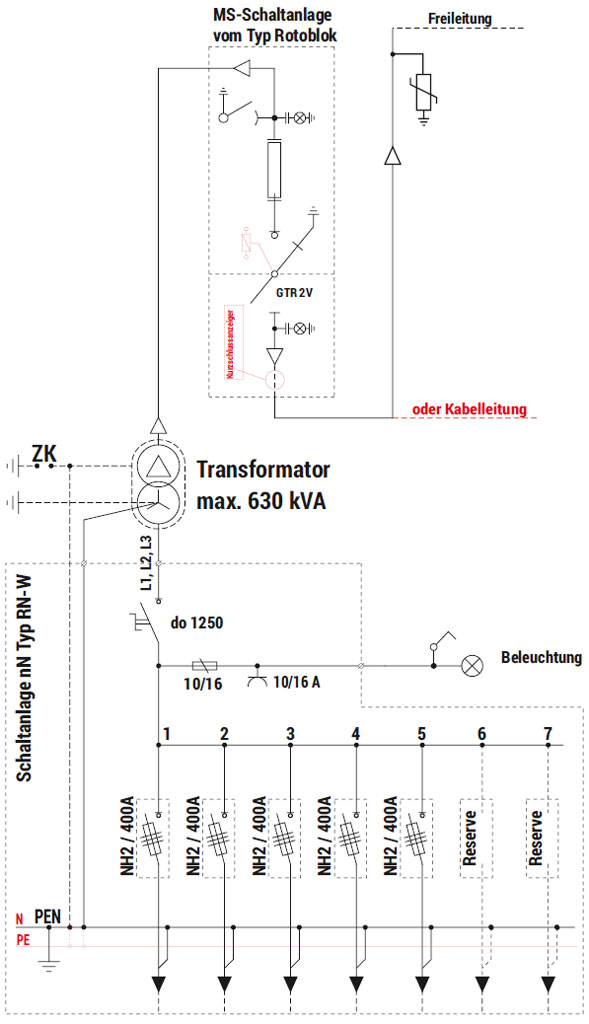

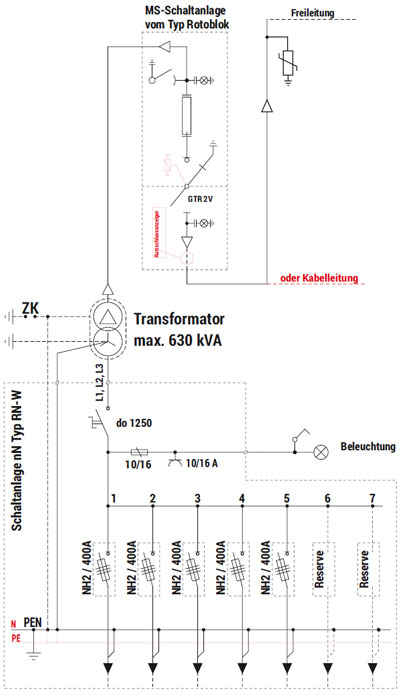

| Schaltanlage** |
Typ |
Maksymalna ilość pól |
| NS (5) |
RN-W |
7 |
| MS (6) |
Rotoblok (700) |
1 (RT1) |
* Maximale Breite des durch die Tür der Station eingesetzten Transformators.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog.
In Klammern sind maximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
