Niederspannungsschaltanlagen
ZPUE liefert hochwertige Gehäuse für Kabelschränke aus duroplastischem, glasfaserverstärktem Polyester (SMC) der Typen SKRD und SKRF her. Unter Berücksichtigung der Meinung unserer Kunden zu den bestehenden technischen Lösungen und der Änderungsvorschläge für die derzeit auf dem Markt erhältlichen Lösungen haben wir die Reihe SKR von Kabelverteilerschränken entwickelt, die an die Anforderungen von Unternehmen der Hausenergietechnik angepasst sind. Als führender Hersteller arbeitet unser Unternehmen an der ständigen Verbesserung seiner Produktionstechnologie, und die Qualität unserer Produkte immer weiter zu verbessern. Die von uns angebotenen Produkte sind zertifiziert.
Produktionstechnik
Ein sehr wichtiges Element, durch das die hohe Verarbeitungsqualität und die lange Lebensdauer der Schränke gewährleistet werden, ist das Material. Dabei profitiert ZPUE S.A. von den langjährigen Kontakten zu den renommiertesten Herstellern industrieller chemischer Materialien in Europa sowie vom Wissen und der Erfahrung von Menschen, die seit Jahren mit der SMC-Verarbeitungstechnologie arbeiten. Das für die Herstellung unserer Schränke verwendete Material besteht aus einer Reihe von Komponenten, die gewährleisten, dass die Anforderungen an die mechanische und thermische Festigkeit erfüllt und die schädlichen Auswirkungen der UV-Strahlung auf das verwendete Material begrenzt werden, wodurch eine lange Lebensdauer und Ästhetik unserer Schränke garantiert wird.
Einsatzbereich
Dank ihrer Vielseitigkeit werden Duroplastgehäuse universell in Energie-, Industrie- und Telekommunikationsanwendungen eingesetzt. Sie sind aus selbstverlöschendem und schwer entflammbarem Verbundmaterial hergestellt (Polyester + Glasfaser - SMC) und zeichnen sich durch hohe Witterungsbeständigkeit (UV) aus. Der modulare Aufbau ermöglicht die Kombination des Gehäuses mit einem Fundament, einem Aufsatz oder einer Kabeltasche sowie die Kombination der Gehäuse in vertikaler oder horizontaler Richtung. Die verschiedenen Größen ermöglichen die Auswahl des Gehäuses entsprechend den Kundenanforderungen oder der verwendeten Ausrüstung. Das speziell entwickelte innere Aufbau des Gehäuses und die Integration zusätzlicher Elemente sorgen für eine schnelle und bequeme Montage von Geräten und Apparaten im Inneren des Gehäuses. Die Gehäuse werden in der Standardfarbe RAL 7035 hergestellt. Auf Kundenwunsch können sie mit einem speziellen Lack für Kunststoffe in jeder RAL-Farbe überzogen werden.

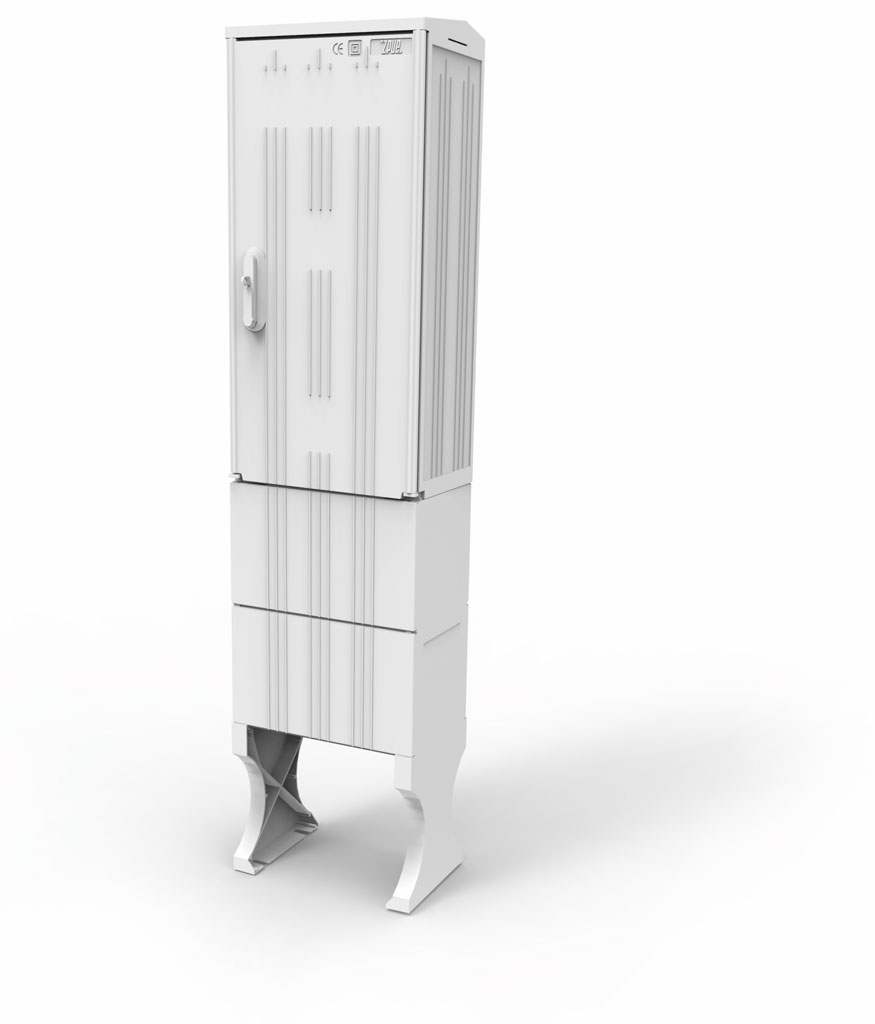

Eigenschaften und Vorteile der SKR-Gehäuse
Hergestellt aus hochwertigem, selbstverlöschendem SMC-Material. Hohe Haltbarkeit und Ästhetik für viele Jahre. Beständig gegen UVStrahlung und wechselnde Wetterbedingungen. Sehr hohe mechanische Festigkeit. Belüftung zum Abtransport überschüssiger Feuchtigkeit. Der modulare Aufbau ermöglicht den Austausch defekter Teile. Modularer Aufbau - vertikale und horizontale Aufteilung des Gehäuses möglich. Möglichkeit der Konfiguration eines beliebigen oder der Erweiterung eines bestehenden Anschlusses. Kann mit Lastschaltleisten ausgestattet werden (die 320 mm Version ermöglicht die Verriegelung in Parkposition). Drei-Punkt-Türverriegelung aus Kunststoff oder Metall. Türen und Fundamentabdeckungen können einfach und schnell ohne Werkzeug entfernt werden, so dass die Monteure sich frei bewegen können. Die äußere Oberfläche des Gehäuses ist gerippt, wodurch die Ästhetik verbessert und das Bekleben des Gehäuses mit erschwert wird.
SKRD Gehäuseserie
SKRD 260/400/1
SKRD 400/400/1
SKRD 520/400/1
SKRD 520/400/2
SKRD 660/400/1
SKRD 660/400/1
SKRD 660/400/2
SKRD 660/400/2
SKRD 800/400/1
SKRD 800/400/2
SKRD 3x26/40
SKRD 52+26/40
SKRD 26+52/40
SKRD 400/500/1
SKRD 800/500/2
SKRD 260/600/1
SKRD 400/600/1
SKRD 520/600/1
SKRD 520/600/2
SKRD 660/600/1
SKRD 660/600/1
SKRD 660/600/2
SKRD 660/600/2
SKRD 800/600/1
SKRD 800/600/2
SKRD 3x26/60
SKRD 52+26/60
SKRD 26+52/60
SKRD 260/800/1
SKRD 260/800/2
SKRD 400/800/1
SKRD 400/800/2
SKRD 520/800/1
SKRD 520/800/2
SKRD 520/800/4
SKRD 660/800/1
SKRD 660/800/1
SKRD 660/800/2
SKRD 660/800/2
SKRD 800/800/1
SKRD 800/800/2
SKRD 800/800/3
SKRD 800/800/4
SKRD 3x26/80
SKRD 52+26/80
SKRD 26+52/80
SKRF Gehäuseserie
SKRF 260/400/1
SKRF 400/400/1
SKRF 520/400/1
SKRF 520/400/2
SKRF 600/400/1
SKRF 600/400/1
SKRF 600/400/2
SKRF 600/400/2
SKRF 800/400/2
SKRF 800/400/2
SKRF 800/400/1
SKRF 3x26/40
SKRF 52+26/40
SKRF 26+52/40
SKRF 400/500/1
SKRF 800/500/2
SKRF 260/600/1
SKRF 400/600/1
SKRF 520/600/1
SKRF 520/600/2
SKRF 660/600/1
SKRF 660/600/1
SKRF 660/600/2
SKRF 660/600/2
SKRF 800/600/1
SKRF 800/600/2
SKRF 3x26/60
SKRF 52+26/60
SKRF 26+52/60
SKRF 260/800/1
SKRF 260/800/2
SKRF 400/800/1
SKRF 400/800/2
SKRF 520/800/1
SKRF 520/800/2
SKRF 520/800/4
SKRF 660/800/1
SKRF 660/800/1
SKRF 660/800/2
SKRF 660/800/2
SKRF 800/800/1
SKRF 800/800/2
SKRF 800/800/3
SKRF 800/800/4
SKRF 3x26/80
SKRF 52+26/80
SKRF 26+52/80
SKRF Gehäuseserie mit Fundament - tiefe 320 mm
SKRF 260/800/1-320
SKRF 400/800/1-320
SKRF 520/800/1-320
SKRF 520/800/2-320
SKRF 660/800/1-320
SKRF 660/800/1-320
SKRF 260/800/2-320
SKRF 660/800/2-320
SKRF 800/800/1-320
SKRF 800/800/2-320
SKRF Gehäuseserie – DIN
Basisserie von DIN-Gehäusen nach DIN 43629-1, DIN 43629-2, DIN 43629-3.
Die Gehäuse der SKRF-DIN-Serie werden für typische Kabelschränke, Kabel- und Messsteckverbinder und in vielen verschiedenen Anwendungen eingesetzt, beispielsweise für den Einbau von Steuerungs- und Automatisierungskomponenten und -geräten. Sie werden für Outdoor-Lösungen verwendet. Sie zeichnen sich durch eine hohe mechanische Festigkeit sowie Beständigkeit gegenüber Witterungseinflüssen und UV-Strahlung aus. SKRF-DIN-Gehäuse werden im Niederspannungs-Stromverteilungsmarkt (LV) in Wechselstromsystemen sowie in der Telekommunikations- und Eisenbahnindustrie eingesetzt.
SKRF - DIN00
SKRF - DIN0
SKRF - DIN1
SKRF - DIN2
SKRF Montageanleitung für Kabelverteilerschränke - SKR-400/800-1 + NDC
Montage des Gehäuses
Die linke und rechte Seitenwand auf den Montagesockel legen. Die M8-Muttern in die Montageöffnungen einsetzen. Die Elemente der Verriegelung anschrauben.
Die Rückwand auf den Montagesockel legen. Die rechte und linke Seitenwand rechtwinklig zur Rückwand anbringen. Andrücken und nach oben schieben.
Das Dach aufsetzen und mit 4 Schrauben 60x20 durch die Aussparungen in den Seitenwänden befestigen.
Montage der Türen
Die Tür mit der Innenseite nach oben auf den Montagesockel legen. Das Gehäuse des Schlosses mit dem Griff von unten in die dafür vorgesehenen Löcher in der Tür einsetzen. Die große Mutter des Schlosses festschrauben und am Drehpunkt des Griffs die kleine Sechskantmutter festziehen. Die obere und untere Zugstange i die Öffnungen in den Türen einsetzen.
Aus dem Drehelement des Griffs die M6-Schraube herausdrehen. Die rechteckige Metallscheibe in die ZOZ einsetzen. ZOZ am Drehelement des Schlosses befestigen und die Aussparung an die Schieber in den Schlossgliedern anbringen und die M6-Schraube festziehen. Das Element zur Verriegelung festschrauben. Die Scharniere in die Öffnungen der Tür einsetzen.
Montage des Sockels
Die 2 Sockelabdeckungen auf den Montagesockel legen, die Schieber hineindrücken und die Befestigungselemente einsetzen (diese Abdeckungen werden bei der Montage zuerst verwendet). In die übrigen 2 nur die Schieber hineindrücken.
Die Füße des Sockels auf den Montagesockel stellen und mit den Schrauben am Standgitter befestigen. Den Winkel an der entsprechenden Stelle einsetzen.
Die Sockelabdeckung A in der Reihenfolge der Pfeile anbringen und mit den fixieren. Mit der Abdeckung B genauso verfahren.
Den Sockel umdrehen und die Abdeckungen an den Füßen festschrauben. Die übrigen Abdeckungen wie oben beschrieben anbringen. Das Standgitter festschrauben und darauf achten, dass die Füße parallel sind.
Die Füße des Sockels auf den Montagesockel stellen und mit den Schrauben am Standgitter befestigen. Den Winkel an der entsprechenden Stelle einsetzen.
Die Sockelabdeckung C in der Reihenfolge der Pfeile anbringen und wie bei den Abdeckungen A und B vorgehen.
Montage des Schranks
Das Gehäuse so auf den stehenden Sockel stellen, dass sich der Winkel an der Rückseite des Gehäuses befindet. Den Schrank mit einem Satz M8x50-Schrauben zusammenschrauben.
Die Tür in den Schrank einsetzen, indem die Scharniere verschoben und gesichert werden (Drehung um ihre Achse).
| Materialverzeichnis |
|||
| Position | Teilebezeichnung | Menge | KTM/Katalognummer |
| 1. | Dach | 1 | D 400 250 000 |
| 2. | Rückwand | 1 | ST 400 800 888 |
| 3. | Rechte Seitenwand | 1 | PSB 250 800 000 |
| 4. | Linke Seitenwand | 1 | LSB 250 800 000 |
| 5. | Türen | 1 | DR 400 800 000 |
| 6. | Unterlegscheibe 09 | 4 | ... |
| 7. | Scharnier | 2 | Z |
| 8. | Zugstange | 1+1 | CZ800 |
| 9. | Drehschieber des Schlosses | 1 | ZOZ |
| 10. | Gehäuse des Schlosses mit Klinke | 1 | K |
| 11. | Kleine Schlossmutter | 1 | ... |
| 12. | Große Schlossmutter | 1 | ... |
| 13. | Quadratische Unterlegscheibe | 1 | ... |
| 14. | Schraube M6 | 1 | ... |
| 15. | Unterlegscheibe 07 | 8 | ... |
| 16. | Schraube 60x20 | 8 | ... |
| 17. | Mutter M8 | 16 | ... |
| 18. | Sockelfuß | 2 | NC 250 800 000 |
| 19. | Sockelabdeckung | 6 | PC 400 240 000 |
| 20. | Schnappverschluss der Sockelabdeckung | 8 | ZPC |
| 21. | Kabelwinkel | 1 | KK 400 |
| 22. | Standgitter | 1 | KU 250 400 |
| 23. | Befestigungselement | 2 | ... |
| 24. | Schraube M8x80 | 4 | ... |
| 25. | Unterlegscheibe 09 | 4 | ... |
| 26. | Schraube M8x50 | 4 | ... |
| 27. | Sicherungselement | 2 | EB |
| 28. | Schraube | 2 | ... |
| 29. | Sockelaufsatz | 2 | NDC |
Tafeln zur Strommessung
Die im Katalog vorgestellten Lösungen für Messtafeln können sowohl für den Aufbau neuer Mess- und Abrechnungssysteme als auch für die Modernisierung bestehender Lösungen verwendet werden. Der Katalog enthält Lösungen für Mess- und Abrechnungssysteme, die innerhalb von Gebäuden installiert werden, mit elektronischen Zählern (für Zielsysteme), die für die Fernablesung von Messungen geeignet sind. Bei den vorgestellten Materialien handelt es sich lediglich um ein technisches Konzept, und ihre Verwendung erfordert eine technische Planung auf Grundlage von Vereinbarungen mit dem Stromversorger.
Strommesstafeln werden unterteilt in:
- direkte Messsysteme,
- halbdirekte Messsysteme,
- indirekte Messsysteme.
Die Messtafeln sind für die Montage von elektronischen Messgeräten höchster Qualität geeignet.
Ansicht und Elektrisches Schaltbild der Messsysteme
TP 01/V (direkte Messeinrichtung)
Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.
Schaltbild der Messeinrichtung
TP 15/V (halbdirekte Messeinrichtung)
Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.
Schaltbild der Messeinrichtung
Kontrollleiste - Zähler
- Stromkreise (YKSY)- 2,5mm2 (gemäß den Berechnungen im Projekt)
- Spannungskreise (YKSY) - 1,5mm2
TP 213/V (indirekte Messeinrichtung). System bis 1MVA
Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.
Schaltbild der Messeinrichtung
Stromkreis, Spannungskreis - Kontrollleiste
- Auszuführen mit Leitung YKSYFty (Querschnitte gemäß den Berechnungen im Projekt)
TP 215/V (indirekte Messeinrichtung). System über 1MVA.
Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.
Schaltbild der Messeinrichtung
Stromkreis, Spannungskreis - Kontrollleiste
- Auszuführen mit Leitung YKSYFty (Querschnitte gemäß den Berechnungen im Projekt)
ZELP - Zählerschränke
ZELP-Zählerschränke sind ein Konstruktions- und Montagesystem, das für die Verlegung von vertikalen elektrischen Leitungen in Wohngebäuden und für die Installation folgender elektrischer Geräte vorgesehen ist:
- Abzweigung innerer Versorgungsleitungen,
- Sicherungen vor den Zählern der Endverbraucher,
- 1- oder 3-Phasenzähler für Endverbraucher (eventuell 2-Phasenzähler),
- 1-Phasen und 3-Phasen-Steckdose,
- Leuchten und Taste zur Steuerung der Treppenhausbeleuchtung,
- Kabelverteiler oder Anschlüsse für Telefon- und Sprechanlagenleitungen.
Abmessungen der Schränke je nach Anforderungen des Kunden.
Universelle Steuerpulte PSU
Universelle Steuerpulte sind für den Einbau der Steuer-, Kontroll- und Messgeräte, Computerausrüstung ausgelegt. Besonders empfohlen sind sie bei den automatisierten Produktionslinien und Bearbeitungszentren, als eine sehr komfortable Bedienungsstelle. Sie bestehen aus Hauptelementen, d.h. dem Kabelanschlussraum, dem mittlerem Teil zum Einbau der Steuergeräte und dem oberen Teil mit den eingebauten Kontroll- und Messgeräten. Die Konfiguration und Ausstattung kann nach Kundenwunsch gestaltet werden.
Das Gehäuse besteht aus entfettetem gebogenem, phosphatiertem und in einer beliebigen Farbe lackierten Aluminiumblech oder aus Kunststoff (duroplastisches, glasfaserverstärktes Polyester). Der Schrank aus Aluminiumblech hat ein doppeltes Dach, um Kondensation zu verhindern. Die Konstruktion wird auf einem Betonfundament befestigt (die Ansichten und Abmessungen der vorgefertigten Betonfundamente sind im Kapitel „Kabelverteiler in Aluminiumgehäusen“ in Abschnitt 5.2 dargestellt). Die leichte Konstruktion aus Aluminiumblech vereinfacht den Transport und die Aufstellung. Die Fertigungstechnik und die Vorteile von Kunststoffgehäusen werden im Abschnitt „Kabel-, Mess- und Kabel-Messverteiler in Kunststoffgehäusen“ beschrieben.
Fundamente
Freistehende Verteiler werden auf einem vorgefertigten Betonfundament montiert. Dieses Fundament ermöglicht das Einführen von Kabeln aus vier Richtungen. Die Ansicht, die Abmessungen und ein Beispiel für die Aufstellung der Kabelverteiler sind in den nachfolgenden Zeichnungen dargestellt.
Ansichten und Abmessungen der vorgefertigten Fundamente
Vorderansicht auf das Fundament des Verteilers ZK-1
Vorderansicht auf das Fundament des Verteilers ZK-2
Vorderansicht auf das Fundament des Verteilers ZK-3
Vorderansicht auf das Fundament des Verteilers ZK-4
Seitenansicht auf das Fundament

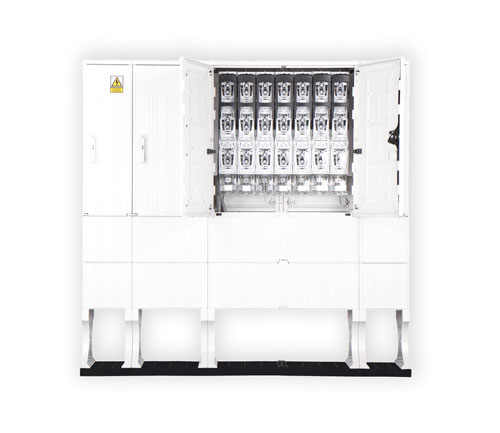

Beispiellösungen für Kabel- und Kabel-Messverteiler
Kabel-Messverteiler
Vorderansicht
Kabelverteiler ZK-1
Kabelverteiler ZK-2
Kabelverteiler ZK-3
Kabelverteiler ZK-4
Seitenansicht
Kabel-Messverteiler ZKP1/1L
Kabel-Messverteiler ZKP1/1L
Vorderansicht
Seitenansicht
Schematische Darstellung des Verteilers
Kabel-Messverteiler ZKP3/2L
Frontansicht
Seitenansicht
Übersichtschema der Anschlüsse
Messkabelanschluss ZKP3/3L
Vorderansicht
Seitenansicht
Schematische Darstellung des Verteilers
Beispiellösungen für Kabelschränke
Kabelschrank ZK-nN 1z
Elektrisches Schaltbild
Ansicht
Anordnung der Apparaturen
ACHTUNG!
Auf Anfrage kann der Schrank in jeder beliebigen Konfiguration ausgeführt werden.
Auf Anfrage kann der Schrank in jeder beliebigen Konfiguration ausgeführt werden.
Kabelschrank ZK-nN 2z
Elektrisches Schaltbild
Ansicht
Anordnung der Apparaturen
ACHTUNG!
Auf Anfrage kann der Schrank in jeder beliebigen Konfiguration ausgeführt werden.
Auf Anfrage kann der Schrank in jeder beliebigen Konfiguration ausgeführt werden.
Die von ZPUE S.A. hergestellten Kabelverteiler werden auf der Basis eigener SKR-Gehäuse aus glasfaserverstärktem Kunststoff und Metallgehäusen gefertigt. Sie gehören zu den wesentlichen Bestandteilen des NS-Kabelnetzes. Je nach Bedarf werden sie für die Stromverteilung, die Energiemessung und den Schutz gegen die Auswirkungen von Überlastungen und Kurzschlüssen in NSKabelnetzen eingesetzt. ermöglichen die Abzweigung von der NS-Kabeltrasse und die Versorgung von Verbrauchern mit Strom über eine interne Versorgungsleitung. Sie erfüllen die Funktion von End- oder Durchgangsverteilern.
ZPUE S.A. bietet eine breite Palette von Kabel-, Mess-, Kabel- und Messverteiler, die in enger Zusammenarbeit mit Energieversorgungsunternehmen entwickelt wurden. Kabel-, Kabelmess- und Messverteiler auf der Basis von Duroplastgehäusen sowie Metallgehäusen können im Freien freistehend mit Fundament, an Wänden oder in Gebäudefassaden installiert werden.
Beispiellösungen
Beispiellösungen nach ENERGA-standards
P1-RS/LZR/F
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
P2-RS/LZV/LZR/F
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
KRSN-P2/2F-NH2/2R-NH00/F
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 630 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
KRSN-0/5R-NH2/F
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 630 A |
| Bemessungsspannung | 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP 44 |
| Geräteschutzklasse | Klasse II |
KRSN-2/10R-NH2/F
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 630 A |
| Bemessungsspannung | 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP 44 |
| Geräteschutzklasse | Klasse II |
Beispiellösungen nach ENEA-standards
ZK1x-1P Katalog-Nr. E-2
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZK2-2P Katalog-Nr. E-4
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
Beispiellösungen nach TAURON-standards
ZK1e-1P Katalog-Nr. T-58
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | 100 / 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZK2a-1P Katalog-Nr. T-1
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 630 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
Beispiellösungen nach PGE-standards
ZK3 RBL 2x400A+1x160A/2P KK Katalog-Nr. PGE-66
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 630 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZK1 RBK 160A/1P Katalog-Nr. PGE-40
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
Beispiellösungen nach INNOGY-standards
Sz-1 Katalog-Nr. R-1
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZZ-1 Katalog-Nr. R-7
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 400 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
SZ-2 Katalog-Nr. R-2
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Schutzart | Klasse II |
Beispiellösungen nach den ZPUE S.A. - standards
ZK1/3PP Katalog-Nr. 30/10
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 630 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZP-1 Katalog-Nr. 17/10
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZKPP Katalog-Nr. AMI TAURON T-84
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 100 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZKPP Katalog-Nr. AMI PBE-121
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 63 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
ZK1+1P Katalog-Nr. 23/10
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |

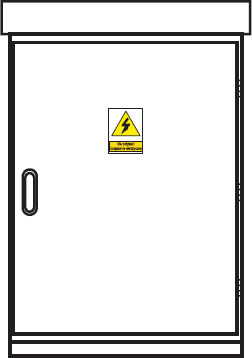

Schrank für Strassenbeleuchtung RSOU
RSOU 1 Katalog-Nr. 32/10
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
RSOU 6 Katalog-Nr. 36/10
| Wesentliche Bemessungsparameter | |
| Bemessungsstrom | bis 160 A |
| Bemessungsspannung | 230 / 400 V |
| Bemessungsspannung der Isolation | 1000 V AC / 1500 V DC |
| Bemessungsfrequenz | 50 Hz |
| Schutzart | IP44 |
| Geräteschutzklasse | Klasse II |
Die Übertragung von Blindleitung in Stromnetzen führt zu einer Verschlechterung der Qualität der Stromnetzparameter und zu höheren Stromkosten. ZPUE S.A. bietet Lösungen für die Kompensation der induktiven und kapazitiven Blindleistung:
- Kondensatorbatterien,
- Kondensatorbatterien mit Schutzdrosseln,
- Induktionsbatterien (mit dem Hersteller zu vereinbaren, nach Analyse der elektrischen Netzparameter vor Ort).
Blindleistungskompensation im Stromnetz
Es wird in drei Stufen der Blindleistungskompensation unterschieden:
- Zentrale Kompensation
Batterie an der Hauptschaltanlage (am häufigsten verwendete Art von Batterien). - Gruppenkompensation
Batterie an einer Unterschaltanlage oder an einer Verbrauchergruppe (großes Kabelnetz, verstreute Verbraucher). - Individuelle Kompensation
Kondensatoren befinden sich an einzelnen Abnehmern (hohe Leistungsaufnahmen).
| Technische Daten der Kondensatorbatterien | |
| Bemessungsleistung | von 40 bis 600 kvar 1) |
| Bemessungsleistung pro Stufe | von 5 bis 60 kvar |
| Anzahl der Kompensationsstufen | von 4 bis 15 |
| Bemessungsbetriebsspannung der Batterie | 400 V 2) |
| Bemessungsspannung der Isolation | 690 V 3) |
| Bemessungsfrequenz | 50 (60) Hz |
| Bemessungskurzzeitstromfestigkeit der Sammelschienen | bis 40 kA |
| Schutzart | IP3X 4) |
| Zusammenarbeit mit Stromwandlern | xx/5 |
| Zuführung der Stromversorgung | von oben oder unten |
ACHTUNG!
1) Die Batterien können zu größeren Einheiten kombiniert werden.
2) Es können Batterien für 500 V und 690 V geliefert werden.
3) Bei 690 V Batterien beträgt die Isolationsspannung 750 V.
4) Ausführung bis IP54 möglich.
Grundprinzipien für die Auswahl von Kondensatorbatterien
Der Anteil der Blindleistung an der aufgenommenen Gesamtleistung wird durch zwei Faktoren bestimmt. Der erste von ihnen ist der Leistungsfaktor cosϕ, der in der Gleichung (1.1) dargestellt ist.
Je näher cosϕ bei liegt, desto kleiner ist der Anteil der Blindleistung. Energieversorger verwenden in der Regel den Leistungsfaktor tgϕ in ihren Abrechnungsvereinbarungen. Der Leistungsfaktor tgϕ ergibt sich aus der Beziehung (1.2)
Je näher tgϕ bei 0 liegt, desto geringer ist der Transfer Blindenergie. Mithilfe des erhaltenen tgϕ und der erforderlichen Wirkleistung kann die Leistung der Kondensatorbank näherungsweise berechnet werden. Die Batterieleistung QBat ergibt sich aus der Beziehung (1.3)
wobei tgφdop - vom Energieversorger geforderter Leistungsfaktor.
Leistungs- und Energiediagramm
| P - Wirkleistung [kW] |
| Ea - Wirkenergie [kWh] |
| Q - Blindleistung [kvar] |
| Er - Blindenergie [kvarh] |
| S - Scheinleistung [kVA] |
| Eopp - Scheinenergie [kvah] |
ACHTUNG!
Für die richtige Auswahl der Kondensatorbatterie müssen Messungen des elektrischen Netzes in der Anlage durchgeführt werden.
Schutz von Kondensatorbatterien vor den negativen Auswirkungen höherer Oberschwingungen.
Die Verwendung von Gleichrichtern, Wechselrichtern und Frequenzumrichtern in modernen Verbrauchern ist oft die Ursache für Spannungs- und Stromverformungen, die dazu führen, dass die Form nicht sinusförmig ist. Sie enthalten zahlreiche Oberschwingungen, die unerwünscht sind, weil sie die Lebensdauer von elektrischen Geräten verkürzen. Dieses Phänomen ist bei Kondensatorbatterien besonders gefährlich. Die Blindwiderstand des Kondensators nimmt bei höheren Frequenzen ab, was dazu führt, dass ein hoher Strom durch den Kondensator fließt und ihn zerstört. Um die Kondensatorbatterie vor den nachteiligen Auswirkungen höherer Oberschwingungen zu schützen, werden Schutzdrosseln verwendet, die mit den Kondensatoren in Reihe geschaltet sind.
Der Grad der Verzerrung im Netz (Anzahl der Oberwellen) wird durch den THD-Faktor bestimmt. Je nach THD-Koeffizient wird die Art des Schutzes der Kondensatorbank ausgewählt.
| THD ≤ 15% | Kondensatorbatterie mit Standardkondensatoren (Un Kond = 400 V) |
| 15% ≤ THD ≤ 25% | Kondensatorbatterie mit verstärkten Kondensatoren (Un Kond = 440 V) |
| 25% ≤ THD ≤ 50% | Kondensatorbatterie mit Kompensationsdrosseln |
| THD > 50% | Halbleiter basierte Kompensationsanlage |

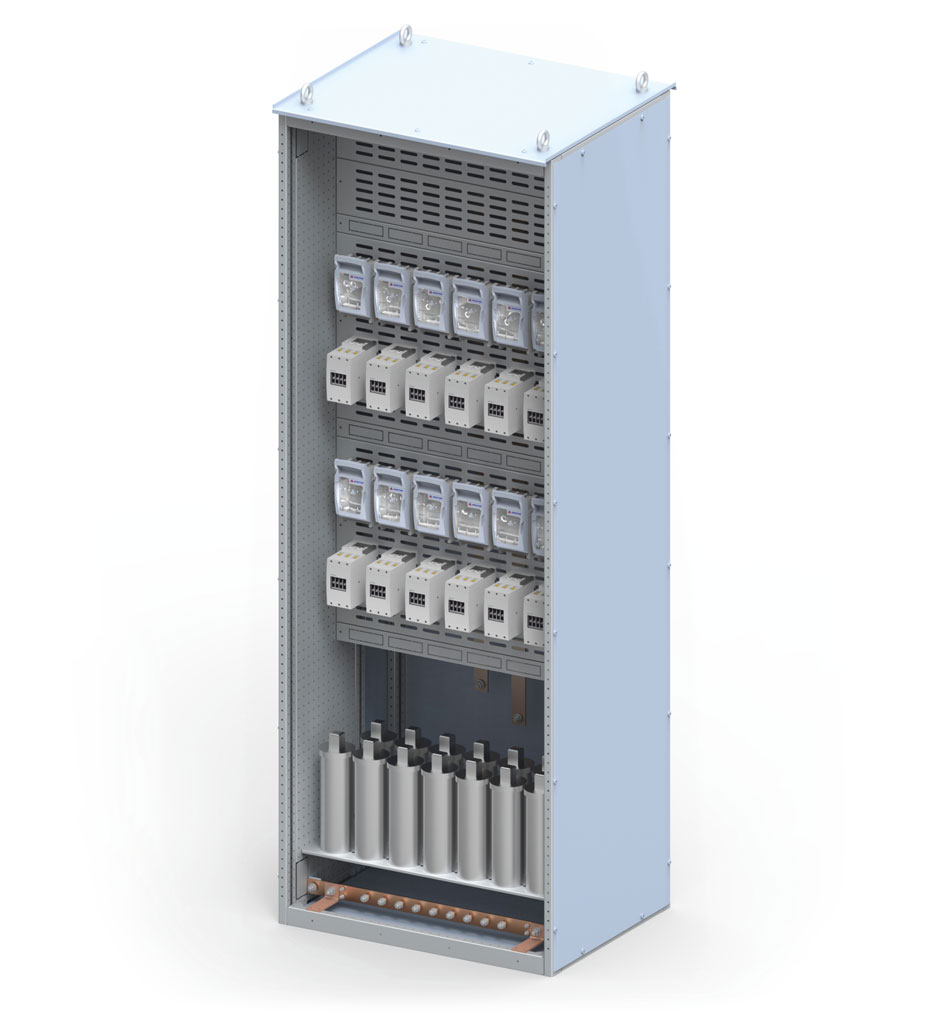

Die Kennzeichnung der von ZPUE S.A. hergestellten Kondensatorbatterien basiert auf dem Symbol des Batterietyps und dem Gehäusetyp.
| Batterietyp | |
| BI | Induktive Batterie |
| BK | Gewöhnliche Kondensatorbatterie (Un Kond = 400V) |
| BKW | Verstärkte Kondensatorbatterie (Un Kond = 440V) |
| BKD7 | Kondensatorbank mit Drosselspulen 7% |
| BKD14 | Kondensatorbatterie mit Drosselspulen 14% |
| Gehäusetyp: | |
| R | Gehäusetyp RN-W |
| I | Gehäusetyp INSTAL-BLOK |
| Z | Gehäusetyp ZR-W |
R - Gehäusetyp RN-W
I - Gehäusetyp INSTAL-BLOK
Z - Gehäusetyp ZR-W

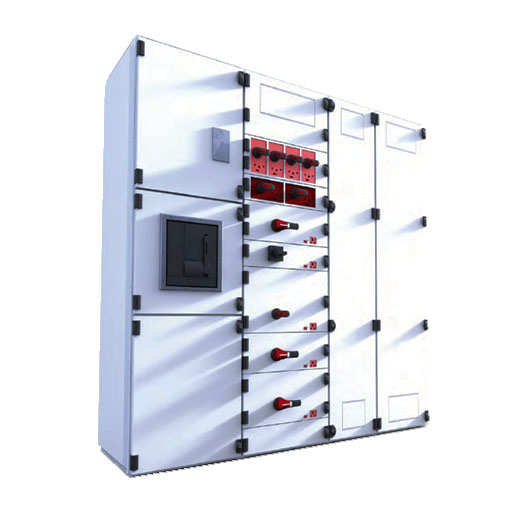

Die moderne Niederspannungsschaltanlage vom Typ ZR-W ist für die Verteilung von Strom auf jeder Verteilungsebene, die Steuerung und den Schutz elektrischer Geräte vor den Auswirkungen von Kurzschlüssen und Überlastungen bestimmt. Sie können für die Haupt- und Unterverteilung oder als Steuerschränke eingesetzt werden.
Aufgrund ihrer großen Vielseitigkeit werden die ZR-W-Schaltanlagen in folgenden Bereichen eingesetzt:
Industrie:
- Chemische-/Petrochemische Chemie
- Pharmazeutische Industrie
- Kraftwerke und Heizkraftwerke
- Schwerindustrie: Bergbau, Stahlwerke, Kokereien
- Leichtindustrie: Papierindustrie, Textilindustrie
Infrastruktur:
- Flughäfen
- Krankenhäuser
- Einkaufszentren
- Bürogebäude
Aufbau der schaltanlage
Die tragende Konstruktion der Schaltanlage besteht aus folgenden Elementen:
- Gestell aus verzinkten Profilen,
- Elemente zur Unterteilung von Funktionsbereichen (vertikale und horizontale Trennwände),
- Außenverkleidungen (Türen, Seiten- und Rückwände, Decken, Böden).
Oberflächenbehandlung:
- Konstruktionsteile, Rückwände verzinkt nach der Sendzimir-Methode,
- Türen, Außenabdeckungen lackiert/pulverbeschichtet.
Skelett
Innenwände
Außenwände
Unterteilung des Innenraums
Je nach Anforderungen und Planung der Schaltanlage werden die Zellen in drei Funktionsbereiche unterteilt.
Je nach Anforderungen und Planung der Schaltanlage werden die Zellen in drei Funktionsbereiche unterteilt.
- Gerätefach – für die Montage von elektrischen Geräten.
- Anschlussfach – für den Anschluss von externen Kabeln, je nach Art des Felds seitlich/oben/unten angebracht.
- Schienenfach – Sammelschienenfach, je nach Feldtyp im hinteren oder oberen Teil des Feldes untergebracht.
Trennvorrichtungen im innenraum
Art der Trennung 1
Keine Unterteilung
Art der Trennung 2
Trennung zwischen Sammelschienen und Funktionsfächern
Art 2a
Keine Trennung zwischen Anschlüssen und Sammelschienen
Art 2b
Trennung zwischen Anschlüssen und Sammelschienen
Art der Trennung 3
Trennung zwischen:
- Sammelschienen und Funktionsfächern
- Allen Funktionsfächern
- Anschlüssen und Funktionsfächern
Keine Trennung zwischen den Anschlüssen der Funktionseinheiten
Art 3a
Keine Trennung zwischen Anschlüssen und Sammelschienen
Art 3b
Trennung zwischen Anschlüssen und Sammelschienen
Art der Trennung 4
Trennung zwischen:
- Sammelschienen und Funktionsfächern
- Allen Funktionsfächern
- Anschlüssen und Funktionsfächern
Art 4a
Die Anschlüsse befinden sich im selben abgetrennten Fach, wie die angeschlossene Funktionseinheit
Art 4b
Die Anschlüsse befinden sich nicht in demselben Fach wie die Funktionseinheit
Abmessungen der felder
| Abmessungen | ||
| Höhe (mm) |
Breite (mm) |
Tiefe (mm) |
| 1900 / 2200 | 400 | 600 / 800 / 1000 |
| 500 | ||
| 600 | ||
| 700 | ||
| 800 | ||
| 900 | ||
| 1000 | ||
| 1100 | ||
| 1200 | ||
Schienen
Aufteilung der Schienen in ZR-W-Schaltanlagen hinsichtlich ihrer Funktion:
- Sammelschienen,
- Verteilerschienen,
- Schutz- und Neutralleiterschienen (PE+N/PEN).
Sammelschienen
Das Sammelschienensystem in der ZR-W-Schaltanlage ist für die folgenden Netztypen ausgelegt:
- TN-C
- TN-S
- TN-CS
- IT
- TT
Sammelschienen im Hauptfach
Die Phasenschienen und die N/PEN-Schiene befinden sich im Schienenfach im oberen Teil der Schaltanlage. Die PE-Schiene ist von der Vorderseite der Schaltanlage aus leicht zugänglich.
Oben angeordnete Hauptschienen
| Sammelschienen befinden sich im oberen Fach | ||
| Bemessungsstrom bei 35oC | Schienenquerschnitt/Phase | Tiefe der Schaltanlage |
| 1000 | P50x10 | 600/800/1000 |
| 1250 | P60x10 | 600/800/1000 |
| 1600 | 2xP40x10 | 600/800/1000 |
| 2000 | 2xP50x10 | 600/800/1000 |
| 2500 | 2xP80x10 | 600/800/1000 |
| 3200 | 2xP100x10 | 600/800/1000 |
| 4000 | 3xP100x10 | 600/800/1000 |
| 5000 | 3xP120x10 | 800/1000 |
| 6300 | 2x(3xP100x10) | 1000 |
* Bei einer Tiefe von 60 und 800 erfolgt der Kabelanschluss ausschließlich von unten.
Sammelschienen im hinteren Teil des Gehäuses.
Die Phasenschienen und die N/PEN-Schiene befinden sich im Schienenfeld auf der Rückseite der Schaltanlage (je nach Konfiguration im unteren oder oberen Teil). Die PE-Schiene ist von der Vorderseite der Schaltanlage aus leicht zugänglich.
| Sammelschienen befinden sich im oberen Fach | ||
| Bemessungsstrom bei 35oC | Schienenquerschnitt/Phase | Tiefe der Schaltanlage |
| 1000 | 2xP30x10 | 600/800/1000 |
| 1250 | 2xP30x10 | 600/800/1000 |
| 1600 | P50x10+P30x10 | 600/800/1000 |
| 2000 | 2xP50x10 | 600/800/1000 |
| 2500 | 2xP50x10+2xP30x10 | 600/800/1000 |
| 3200 | 4xP50x10 | 600/800/1000 |
| 4000 | 6xP50x10 | 800/1000 |
| 5000 | 4xP50x10+4xP50x10 | 1000 |
| 6300 | 8xP50x10+8XP50x10 | 1000 |
Verteilerschienen
Die vertikalen Verteilerschienen befinden sich in dem Schienenfach im linken Teil des Gehäuses. Sie dienen der Versorgung der Abgangsblöcke. Die N/PEN- und PE-Schiene befindet sich im Anschlussfach auf der rechten Seite des Feldes.
Es besteht die Möglichkeit der Ausführung mit Zusatzoptionen:
- Isolierung der Sammelschienen mit Spezialband
- Isoliertrennwände zwischen den Feldern in Sammelschienenfächern
- Versilberte/Verzinnte Schienen
Im Feld mit den Sicherungslastschaltleisten befinden sich die Verteilerschienen im mittleren Teil des Feldes. Sie dienen der direkten Montage der Sicherungslastschaltleisten. Die N/PEN und PE-Schienen befinden sich im Gerätefach.
Berechnung der verlustleistung der schaltanlage
Verlustleistung effektiv:
Verlustleistung bei Bemessungsstrom:
Effektiver Wert der Verlustleistung unter Berücksichtigung des Sicherheitsbeiwerts der Bemessungslast α:
Legende:
P – Gesamtverlustleistung
Pn – Verlustleistung bei Bemessungsstrom
Pe – Verlustleistung bei Bemessungsstrom
Pw1...1 – Effektive Verlustleistung der Elementgruppe
In – Bemessungsstrom des Elements
Ie – Bemessungsstrom des Stromkreises
α – Sicherheitsbeiwert der Bemessungslast
| Einspeisung/Abgang/Kopplung | ||
| Bemessungsstrom des Leistungsschalters 630 - 6300 A |
Leistungsverlust [W] | |
| Stationär | Einschub | |
| 630 | 100 | 200 |
| 800 | 100 | 200 |
| 1000 | 105 | 200 |
| 1250 | 110 | 210 |
| 1600 | 180 | 320 |
| 2000 | 190 | 345 |
| 2500 | 285 | 510 |
| 3200 | 415 | 720 |
| 4000 | 520 | 815 |
| 5000 | 645 | 1450 |
| 6300 | 890 | 1605 |
| Abgänge mit Sicherungslasttrennschaltern mit NH-Einsätzen bis 630 A | |
| Größe/Bemessungsstrom | Leistungsverlust [W] |
| 00/160 | 85 |
| 1/250 |
160 |
| 2/400 | 220 |
| 3/630 | 405 |
| Einspeisung/Abgang/Kopplung | |
| Bemessungsstrom des Kompaktleistungsschalter bis 630 A |
Leistungsverlust [W] |
| 160 | 45 |
| 250 |
60 |
| 400 | 94 |
| 630 | 132 |
| Sammelschienen | |
| Bemessungsstrom [A] | Leistungsverlust [W/m] |
| 1000 | 155 |
| 1250 |
165 |
| 1600 | 165 |
| 2000 | 180 |
| 2500 | 235 |
| 3200 | 355 |
| 4000 | 420 |
| 5000 | 470 |
| 6300 | 915 |
| Verteilerschienen | |
| Bemessungsstrom [A] | Leistungsverlust [W] |
| 500 | 160 |
| 800 |
25 |
| 1000 | 280 |
| 1400 | 410 |
| 1600 | 600 |
Feldtypen
Die ZR-W-Schaltanlage basiert auf der Kombination von 9 Feldtypen
- Feld mit Leistungsschalter/Lasttrennschalter,
- Koppelfeld,
- Feld mit senkrecht angeordneten Sicherungslasttrennschaltern,
- Feld mit waagerecht angeordneten Sicherungslasttrennschaltern,
- Abgangsfeld,
- Frei bestückbares Feld,
- Kassettenfeld,
- Kondensatorbatteriefeld,
- Eckfeld.
Feld mit Leistungsschalter/Lasttrennschalter
| Technische Daten des Felds mit Leistungsschalter | ||
| Funktionen | Stromversorgung Abgang |
|
| Einbau von Apparaturen möglich |
Bemessungsstrom des Freileitungs-Leistungsschalters/-Lasttrennschalters: bis 6300 A Bemessungsstrom des Kompaktleistungsschalters: bis 1600 A |
|
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 400*) / 500 / 600 / 700 / 800 / 900/ 1000 / 1100 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2B / 3A / 4B | |
| Schutzart | Belüftet bis IP41 Nicht belüftet bis IP54 |
|
| Anordnung der Sammelschienen | Hinten/oben | |
| Ausführung des Feldes Je nach der an das jeweilige Projekt und die Kundenanforderungen angepassten Feldkonfiguration sind die folgenden Anschlussarten und Richtungen für Einspeisung und Abgang möglich: |
||
| Obere Anordnung der Sammelschienen |
Feldtiefe 600 | Anschluss: - Kabelanschlüsse von unten - Schienenverteileranschlüsse von unten - Schienenanschlüsse seitlich / hinten / unten |
| Feldtiefe 800 / 1000 | Anschluss: - Kabelanschlüsse von oben / unten - Schienenverteileranschlüsse von unten - Schienenanschlüsse seitlich / hinten / unten |
|
| Hintere Anordnung der Sammelschienen |
Feldtiefe 600 | Anschluss: - Kabelanschlüsse von oben / unten - Schienenverteiler von oben / unten - Schienenanschlüsse von oben / unten |
| Feldtiefe 800 / 1000 | Anschluss: - Kabelanschlüsse von oben / unten - Schienenverteiler von oben / unten - Schienenanschlüsse seitlich / oben / unten |
|
| Ausrüstung der Felder | - Offene / Kompakte Leistungsschalter verschiedener Hersteller: Siemens, Schneider, ABB, Eaton und andere - Ausführung mechanischer/elektrischer Verriegelungen möglich - Einsatz der Leistungsschalter in der AEV-Automatik möglich - Netzanalysatoren/Amperemeter/Voltmeter - Stromwandler vor oder hinter dem Leistungsschalter - Überspannungsschutz |
|
*) Lösungen nur für Felder mit hinteren Schienen.
| Die minimalen Feldabmessungen sind von den installierten Apparaten abhängig | |||||
| Apparatetyp | Bemessungsstrom [A] | Ausführung | Anzahl der Pole | Feldbreite [mm] | Feldtiefe [mm] |
| Offener Leistungsschalter |
bis 1600 | Stationär | 3P | 500 | 600 |
| 4P | 600 | ||||
| Herausziehbar | 3P | 500 | |||
| 4P | 600 | ||||
| 2000 | Stationär | 3P | 500 | 800 | |
| 4P | 600 | ||||
| Herausziehbar | 3P | 500 | |||
| 4P | 600 | ||||
| 2500 | Stationär | 3P | 600 | 600 | |
| 4P | 800 | ||||
| Herausziehbar | 3P | 700 | |||
| 4P | 800 | ||||
| 3200 | Stationär | 3P | 600 | ||
| 4P | 800 | ||||
| Herausziehbar | 3P | 700 | 800 | ||
| 4P | 800 | ||||
| 4000 | Stationär | 3P | 800 | ||
| 4P | 1100 | ||||
| Herausziehbar | 3P | 800 | |||
| 4P | 1200 | ||||
| 5000 | Stationär | 3P | 1000 | 1000 | |
| 4P | 1200 | ||||
| Herausziehbar | 3P | 1000 | |||
| 4P | 1200 | ||||
| 6300 | Stationär | 3P | 1000 | ||
| 4P | 1200 | ||||
| Herausziehbar | 3P | 1000 | |||
| 4P | 1200 | ||||
*) Lösungen nur für Felder mit hinteren Schienen.
Koppelfelder
| Technische Daten des Koppelfelds | ||
| Funktionen | Kupplung zwischen den Sektionen | |
| Zwei Konfigurationen | Längs (mit Hochführung) - an den oberen Sammelschienen Quer - an den hinteren Sammelschienen |
|
| Einbau von Apparaturen möglich |
Bemessungsstrom des Freileitungs-Leistungsschalters/-Lasttrennschalters: bis 6300 A Bemessungsstrom des Kompaktleistungsschalters: bis 1600 A |
|
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2B / 3A / 4B | |
| Schutzart | Belüftet bis IP41 Nicht belüftet bis IP54 |
|
| Anordnung der Sammelschienen | Hinten/oben | |
| Ausrüstung der Felder | - Offene Leistungsschalter verschiedener Hersteller: Siemens, Schneider, ABB, Eaton und andere - Ausführung mechanischer/elektrischer Verriegelungen möglich - Einsatz der Leistungsschalter in der AEV-Automatik möglich - Netzanalysatoren/Amperemeter/Voltmeter - Stromwandler vor oder hinter dem Leistungsschalter - Überspannungsschutz |
|
| Mindestabmessungen der Koppelfelder mit Hochführung, gegliedert nach Parametern der Leistungsschalter | |||||
| Gerätetyp | Bemessungsstrom [A] | Ausführung | Anzahl der Pole | Feldbreite [mm] | Feldtiefe [mm] |
| Offener Leistungsschalter |
bis 1600 | Stationär | 3P | 800 | 600 |
| 4P | 900 | ||||
| Herausziehbar | 3P | 800 | |||
| 4P | 900 | ||||
| 2000 | Stationär | 3P | 800 | ||
| 4P | 900 | ||||
| Herausziehbar | 3P | 800 | 800 | ||
| 4P | 900 | ||||
| 2500 | Stationär | 3P | 900 | 600 | |
| 4P | 1100 | ||||
| Herausziehbar | 3P | 1000 | |||
| 4P | 1100 | ||||
| 3200 | Stationär | 3P | 900 | ||
| 4P | 1100 | ||||
| Herausziehbar | 3P | 1000 | 800 | ||
| 4P | 1100 | ||||
| 4000 | Stationär | 3P | 1100 | ||
| 4P | 1400 | ||||
| Herausziehbar | 3P | 1100 | |||
| 4P | 1500 | ||||
| 5000 | Stationär | 3P | 1400 | 1000 | |
| 4P | |||||
| Herausziehbar | 3P | 1400 | |||
| 4P | |||||
| 6300 | Stationär | 3P | 1400 | ||
| 4P | |||||
| Herausziehbar | 3P | 1400 | |||
| 4P | |||||
Feld mit Senkrechten Sicherungslastschaltleisten
| Technische Daten der Felder mit senkrechten Sicherungslastschaltleisten | ||
| Funktionen | Kabelabgänge | |
| Einbau von Geräten möglich |
Kabelabgänge bis 630 A mit und ohne Strommessung Zwillings-Lasttrennschalter bis 1250 A |
|
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 400 / 500 / 600 / 700 / 800 / 900/ 1000 / 1100 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2B | |
| Schutzart | Belüftet bis IP20 Nicht belüftet bis IP54 |
|
| Anordnung der Sammelschienen | Hinten/oben | |
| Ausführung des Feldes | ||
| Obere Anordnung der Sammelschienen |
Feldtiefe 600 | Kabelanschluss von unten |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Hintere Anordnung der Sammelschienen |
Feldtiefe 600 | Kabelanschluss von unten/oben |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Ausrüstung der Felder | - Lastschaltleisten verschiedener Hersteller: Efen, Apator, Siemens, Pronutec, Jean Mueller und andere - Ausrüstung mit Strom-/Energie-/Netzparametermessung an jedem Abgang einschließlich Stromwandler möglich - Montage von Lasttrennschaltern mit Anzeige von durchgebrannten Sicherungen als Option möglich |
|
| Die minimalen Feldabmessungen sind von den installierten Apparaten abhängig | |||||||||
| Feldbreite | 400*) | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1120 |
| Anzahl der Geräte der Größe 00 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| Anzahl der Geräte der Größe 1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Anzahl der Geräte der Größe 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ---- |
| Anzahl der Geräte der Größe 3 | 3 | 4 | 5 | 6 | 7 | ---- | ---- | ---- | ---- |
*) Nur für Felder mit Schienen auf der Rückseite.
Felder mit Waagerecht Angeordneten Sicherungslasttrennschaltern
| Technische Daten der Felder mit waagerechten Sicherungslasttrennschaltern | ||
| Funktionen | Kabelabgänge | |
| Einbau von Geräten möglich |
Kabelabgänge bis 630 A mit und ohne Strommessung Der Austausch und die Erweiterung der Abgänge bei unter Spannung stehenden Verteilerschienen der Schaltanlage möglich |
|
| Kabelfelder sind in zwei Breiten lieferbar |
400 mm 600 mm |
|
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 1100 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2B / 3B / 4B | |
| Schutzart | Belüftet bis IP20 Nicht belüftet bis IP54 |
|
| Anordnung der Sammelschienen | Hinten/oben | |
| Ausführung des Feldes | ||
| Obere Anordnung der Sammelschienen |
Feldtiefe 600 | Kabelanschluss von unten |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Hintere Anordnung der Sammelschienen |
Feldtiefe 600 | Kabelanschluss von unten/oben |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Ausrüstung der Felder | - Lastschaltleisten verschiedener Hersteller: Siemens, Jean Mueller und andere - Ausrüstung mit Strom-/Energie-/Netzparametermessung an jedem Abgang einschließlich Stromwandler möglich |
|
| Die minimalen Feldabmessungen sind von den installierten Apparaten abhängig | ||
| Feldbreite | 1000 mm | 1200 mm |
| Anzahl der Apparate der Größe 00 | bis 15 | bis 19 |
| Anzahl der Apparate der Größe 1 | bis 10 | bis 15 |
| Anzahl der Apparate der Größe 2 | bis 9 | bis 11 |
| Anzahl der Apparate der Größe 3 | bis 6 | bis 7 |
Abgangsfeld
| Technische Daten der Abgangsfelder | ||
| Funktionen | Kabelabgänge | |
| Einbau von Geräten möglich |
Kabelabgänge bis 800 A mit und ohne Strommessung Beliebige Konfiguration des Gerätefachs möglich Die verfügbare Höhe für den Einbau von Geräten in das Feld beträgt 1900 mm |
|
| Kabelfelder sind in zwei Breiten lieferbar |
400 mm 600 mm |
|
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 1100 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2B / 3B / 4B | |
| Schutzart | Belüftet bis IP41 Nicht belüftet bis IP54 |
|
| Anordnung der Sammelschienen | Hinten/oben | |
| Obere Anordnung der Sammelschienen |
Feldtiefe 600 | Kabelanschluss von unten |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Hintere Anordnung der Sammelschienen |
Feldtiefe 600 | Kabelanschluss von unten/oben |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Ausrüstung der Felder | - Einsatz von Geräten verschiedener Hersteller möglich, wie: Siemens, Schneider, ABB, Eaton, Socomec und andere - Sicherungslasttrenner - Kompaktleistungsschalter - Lasttrennschalter - Motorversorgungssysteme - Reiheneinbaugeräte - Ausrüstung mit Strom-/Energie-/Netzparametermessung einschließlich Stromwandler an jedem Abgang möglich - Geräte in stationärer oder steckbarer/herausziehbarer Ausführung |
|
Beispielkonfiguration des Abgangsfeldes
In Feldern mit einer Höhe von 2200 mm beträgt die für den Einbau von Geräten zur Verfügung stehende Höhe 1900 mm
In Feldern mit einer Höhe von 1900 mm beträgt die für den Einbau von Geräten zur Verfügung stehende Höhe 1500 mm
| Kompaktleistungsschalter - waagerechter Einbau | ||||
| Gerätetyp | Bemessungsstrom [A] | Ausführung | Anzahl der Pole | Feldbreite [mm] |
| Kompaktleistungsschalter (waagerechter Einbau) |
160 | Stationär | 3P | 125 |
| 4P | 150 | |||
| Herausziehbar/steckbar | 3P | 150 | ||
| 4P | 175 | |||
| 250 | Stationär | 3P | 150*/200 | |
| 4P | 200*/250 | |||
| Herausziehbar/steckbar | 3P | 250 | ||
| 4P | 275 | |||
| 400 | Stationär | 3P | 200*/250 | |
| 4P | 275*/300 | |||
| Herausziehbar/steckbar | 3P | 275 | ||
| 4P | 350 | |||
| 630 | Stationär | 3P | 200*/250 | |
| 4P | 275*/325 | |||
| Herausziehbar/steckbar | 3P | 275 | ||
| 4P | 350 | |||
| 800 | Stationär | 3P | 350 | |
| 4P | 400 | |||
| Herausziehbar/steckbar | 3P | - | ||
| 4P | - | |||
| * Höhe des Blocks ohne Stromwandler | ||||
| Kompaktleistungsschalter - senkrechter Einbau | |||||
| Gerätetyp | Anzahl der Geräte Gerätetyp in einer Reihe |
Bemessungsstrom [A] |
Ausführung | Anzahl der Pole | Höhe des Geräteblocks [mm] |
| Kompaktleistungsschalter (senkrechter Einbau) |
5 | 160 | Stationär | 3P | 250 |
| 4 | 4P | 250 | |||
| 4 | Herausziehbar/steckbar | 3P | 300 | ||
| 3 | 4P | 300 | |||
| Sicherungslasttrenner - waagerechter Einbau | ||
| Gerätetyp | Bemessungsstrom [A] | Höhe des Geräteblocks [mm] |
| Sicherungslasttrenner (waagerechter Einbau) |
100 | 150 |
| 160 | 150 | |
| 250 | 250 | |
| 400 | 300 | |
| 630 | 350 | |
| Sicherungslasttrenner - senkrechter Einbau | |||
| Gerätetyp | Anzahl der Geräte in einer Reihe | Bemessungsstrom [A] | Höhe des Geräteblocks [mm] |
| Sicherungslasttrenner (senkrechter Einbau) |
8 | 100 | 300 |
| 4 | 160 | 300 | |
Abgangsfeld mit Herausziehbaren Kassetten
| Technische Daten der Abgangsfelder mit herausziehbaren Kassetten | |||
| Funktionen | Kabel-, Motorabgänge | ||
| Einbau von Geräten möglich |
Bemessungsstrom der Profilschienen 1250 A | ||
| Die Kassetten sin in drei Größen erhältlich |
- Voll (bis 630 A/315 kW) - bis zu 11 Kassetten im Feld - Halb (bis 50 A/ 22 kW) - bis zu 22 Kassetten im Feld - Viertel (bis 20 A/11 kW) - bis zu 28 Kassetten im Feld |
||
| Kabelfelder sind in zwei Breiten lieferbar |
400 mm 600 mm |
||
| Feldabmessungen | Höhe Breite Tiefe |
2200 mm 1000 / 1200 mm 600 / 800 mm |
|
| Schottungsform | Form 4B | ||
| Schutzart | Belüftet bis IP41 Nicht belüftet bis IP54 |
||
| Anordnung der Sammelschienen | Hinten/oben | ||
| Ausrüstung der Felder | Die Konfiguration der in die Kassette eingebauten Geräte wird je nach Art und Strombedarf/Leistung der zu versorgenden Last ausgewählt. Die Kassetten können ausgestattet werden mit: - Sicherungslasttrennschalter - Kompaktleistungsschalter - Motorschalter - Schaltschütz - Thermorelais - Softstart - Strom-/Energie-/Netzparametermessung einschließlich Stromwandler an jedem Abgang möglich |
||
Weitere Details finden Sie in der Katalogkarte unten im Reiter „Download“.
Frei Bestückbare Felder
| Technische Daten der frei bestückbaren Felder | ||
| Funktionen | Zur individuellen Konfiguration | |
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2A | |
| Schutzart | Belüftet bis IP41 Nicht belüftet bis IP54 |
|
| Anordnung der Sammelschienen | Hinten/oben | |
| Ausführung des Feldes | ||
| Obere Anordnung der Sammelschienen | Feldtiefe 600 | Kabelanschluss von unten |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Hintere Anordnung der Sammelschienen | Feldtiefe 600 | Kabelanschluss von unten/oben |
| Feldtiefe 800 / 1000 | Kabelanschluss von unten/oben | |
| Ausrüstung der Felder | Für den Einbau folgender untypischer Geräte bestimmtes Feld: - Frequenzumrichter, - Softstarter, - Wechselrichter, - untypische Steuergeräte und andere. |
|
Feld für Kondensatorbatterien
| Technische Daten der Felder für Kondensatorbatterien | ||
| Funktionen | Kondensator- oder Drosselbank - bis zu 460 kvar mit einer Abstufung von 20 kvar - bis zu 600 kvar mit einer Abstufung von 25 kvar |
|
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 600 / 800 / 1000 / 1200 mm 600 / 800 / 1000 mm |
| Schottungsform | Form 2A | |
| Schutzart | Belüftet bis IP41 | |
| Je nach der an das jeweilige Projekt und die Kundenanforderungen angepassten Feldkonfiguration sind die folgenden Konfigurationen möglich |
Ohne Drosseln | Mit Drosseln |
| 5 kvar | 10 kvar | |
| 10 kvar | 15 kvar | |
| 15 kvar | 20 kvar | |
| 20 kvar | 25 kvar | |
| 30 kvar | 30 kvar | |
| 40 kvar | 40 kvar | |
| 50 kvar | 50 kvar | |
| 60 kvar | ||
| Batterie in Reihe mit der Hauptschaltanlage verbunden |
Anschluss der Schienen über die Hauptschienen der Schaltanlage Kabelanschlüsse von oben oder unten |
|
| Freistehende Batterie | Kabelanschlüsse von oben oder unten | |
Eckfelder
| Technische Daten der Eckfelder | ||
| Funktionen | Verbindungsfeld zwischen benachbarten Feldern einer L-förmigen Schaltanlage | |
| Feldabmessungen | Höhe Breite Tiefe |
1900 / 2200 mm 700 / 900 / 1100 mm 700 / 900 / 1100 mm |
| Schottungsform | Form 1 | |
| Schutzart | Belüftet bis IP41 Nicht belüftet bis IP54 |
|
| Verbindung der oberen und hinteren Schienenstränge |
bis 6300 A | |
Allgemeine bedingungen für die aufstellung und verankerung der schaltanlage
Hinweise für den Aufstellungsort der Schaltanlage
Fundamente
Der Fußboden muss waagerecht sein und das Gefälle darf nicht mehr als 1 mm / 1000 mm betragen.
Die Schaltanlage kann direkt auf dem Boden, auf dem Kanalrand oder auf einer Stahlkonstruktion befestigt werden.
Der Fußboden muss waagerecht sein und das Gefälle darf nicht mehr als 1 mm / 1000 mm betragen.
Die Schaltanlage kann direkt auf dem Boden, auf dem Kanalrand oder auf einer Stahlkonstruktion befestigt werden.
Externe Zuleitungen. Nutzbarer Platz für die Kabeleinführung von der Unterseite des Gehäuses
Abb. Gehäuse ohne Anschlussfach
Abb. Gehäuse mit Anschlussfach
Abb. Erforderliche Breite des Kanals unter der Schaltanlage und Position der Öffnungen zur Befestigung der Schaltanlage am Rahmen des Kanals in Abhängigkeit von den Transportsets.
L - Länge des Transportsets (400 - 3000)
Sk - Kanalbreite Sk = (G-100)
G - Tiefe des Gitters der Schaltanlage (600, 800, 1000)
Sk - Kanalbreite Sk = (G-100)
G - Tiefe des Gitters der Schaltanlage (600, 800, 1000)
Abb. Befestigung der Schaltanlage ohne Tragrahmen
Auf dem Boden
Auf einem Kanal
Abb. Befestigung der Schaltanlage mit Tragrahmen
Auf dem Boden
Auf einem Kanal
In diesem Katalog werden die Niederspannungsschaltanlagen des Typs RN-W, die für die Versorgung elektrischer Niederspannungsgeräte bestimmt sind, vorgestellt. Sie werden häufig in kommunalen Trafostationen, Industrieanlagen, Einkaufszentren und anderen Einrichtungen eingesetzt.
Funktionsmodule der Schaltanlage
Die Schaltanlage besteht aus unabhängigen Elementen (Modulen), die zu verschiedenen Einheiten zusammengestellt werden können.
Basismodule der Schaltanlage RN-W:
- Abgangs-(Trenn-)Modul,
- Einspeisemodul,
- Messmodul,
- andere Module, z. B. Geländebeleuchtung, Installationsgeräte, Automatisierung, usw.
Die Möglichkeiten der Ausführung der einzelnen Elemente sind in den Tabellen aufgeführt.
Abgangsmodul
Im Abgangsmodul können 5 bis 12 Sicherungslasttrennschalter der Größe 1 bis 3 verschiedener Hersteller zusammen mit Wandlern installiert werden. Abgangsmodule können zu Einheiten zusammengefasst werden.
| Abgangsmodul |
|||
| Bezeichnung des Moduls | Anzahl der Lasttrennschalter der Größen 1 bis 3 (Größe 00) |
Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||
| CO-5 | 5 (10) | 550 x 1275 x 400 (320) | Bei den Lasttrennschaltern ARS, BTVC und NSL ist es möglich, zwei Lasttrennschalter der Gruppe 00 anstelle der Lasttrennschaltergruppe 1-3 zu installieren. |
| CO-10 | 10 (20) | 1100 x 1275 x 400 (320) | |
| Sonderanfertigung | |||
| CO-6 | 6 (12) | 700 x 1275 x 400 (320) | Bei den Lasttrennschaltern ARS, BTVC und NSL ist es möglich, zwei Lasttrennschalter der Gruppe 00 anstelle der Lasttrennschaltergruppe 1-3 zu installieren. |
| CO-7 | 7 (14) | 800 x 1275 x 400 (320) | |
| CO-8 | 8 (16) | 900 x 1275 x 400 (320) | |
| CO-9 | 9 (18) | 1000 x 1275 x 400 (320) | |
| CO-12 | 12 (24) | 1300 x 1275 x 400 (320) | |
| CZO-1 | 9 (18) | 1100 x 1275 x 400 (320) | Das Einspeise-/Abgangsmodul ist für den Einbau des Lasttrennschalters vom Typ NH - latr 910 und der Lasttrennschalter der Gruppen 1-3 geeignet. Details siehe Abbildung 1 |
| CZO-2 | 10 (20) | 1650 x 1275 x 400 (320) | Das Einspeise-/Abgangsmodul ist für den Einbau des Lasttrennschalters INP-1250 und der Abgangs-Lasttrennschalter der Gruppen 1-3 geeignet. Details siehe Abbildung 2 |
| CO-...XX | 0 | XXX x 1275 x 400 (320) | Das Abgangsmodul ist für den Einbau von für 2 oder 3 Kompaktleistungsschaltern von 250 bis 630 A geeignet. Details siehe Abbildung 3, Die Bezeichnung und Abmessungen des Moduls hängen von der Art und Anzahl der installierten Lasttrennschalter ab. |
Größen der für die Verbindungen verwendeten Sicherungseinsätze und Kabel. Typ der V-Klemme in Abhängigkeit vom Gerätetyp:
| Gerätegruppe | Strombereiche der Sicherungseinsätze |
max. Kabelquerschnitt |
| GR. 00 | 6 ÷ 160 A | bis 95 mm2 (je nach Gerätetyp) |
| GR. 1 | 6 ÷ 250 A | 240 mm2 (300 mm2 - bei mehradrigen Kabeln) |
| GR. 2 | 63 ÷ 400 A | |
| GR. 3 | 250 ÷ 630 A |
Beispile für Spezialausführungen
Abbildung 1 - CZO-1 Einspeise-/Abgangsmodul mit Lasttrennschalter NH - latr 910
Abbildung 2 - CZO-2 Einspeise-/Abgangsmodul mit Lasttrennschalter
Zusatzausstattung ist rot gekennzeichnet.
Abbildung 3 - CO-3 Abgangsmodul mit Leistungsschaltern
Zusatzausstattung ist rot gekennzeichnet.
Einspeisefach (Einspeisemodul)
Im Einspeisemodul kann ein Lasttrennschalter INP 1000 - 2000, ein Lasttrennschalter eines Drittanbieters (nach Absprache) oder ein Kompaktleistungsschalter mit einem Strom (630 - 1600 A) installiert werden. Der Leistungs- oder Lasttrennschalter kann mit einem Motorantrieb ausgestattet werden. Es können auch Amperemeter, Voltmeter oder Netzanalysatoren installiert werden.
| Einspeisemodul |
|||
| Bezeichnung des Moduls | Eingebautes Gerät | Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||
| CZ-1 | Lasttrennschalter INP 1250 oder anderer |
550 x 675 x 400 (320) | Es können ebenfalls Stromwandler, Amperemeter, Voltmeter und Wandler für die halbdirekte Energiemessung installiert werden. |
| Sonderanfertigung | |||
| CZ-4 | Kompaktleistungsschalter 630-1600A |
550 x 675 x 400 (320) | Antrieb an der Tür, Einbau von Stromwandlern nicht möglich |
| CZ-5 | Kompaktleistungsschalter 630-1600A*) |
550 x 800 x 400 (320) | Wie bei der Standardausführung |
| CZ-6 | Lasttrennschalter INP 1250 (oder anderer*) |
1100 x 1275 x 400 (320) | Wie bei der Standardausführung kann ein zusätzlicher Stromkreisschutz für die eigenen Anforderungen der Station installiert werden. Details siehe Abbildung 4 |
| CZ-9 | Kompaktleistungsschalter 630-1600A*) |
550 x 1275 x 400 (320) | Wie oben. Details siehe Abbildung 5 |
*) - Die in Schaltanlagen verwendeten Geräte können nach Absprache mit dem Hersteller mit einem Motorantrieb ausgestattet werden.
Beispile für Spezialausführungen
Abbildung 4 - CZ-6 Einspeise-/Abgangsmodul mit Lasttrennschalter
Zusatzausstattung ist rot gekennzeichnet.
Abbildung 5 - CZ-9 Einspeise-/Abgangsmodul mit Kompaktleistungsschalter
Zusatzausstattung ist rot gekennzeichnet.
Messfach (Messmodul)
Das Messmodul dient zur Installation von Vorrichtungen für die Messung des Energieverbrauchs zu Abrechnungszwecken in Form einer Tafel für ein bis vier Stromzähler. Das Messsystem ist außerdem mit einer Messleiste, z. B. SKA, und einem Schutz für die Spannungskreise ausgestattet.
| Messmodul | |||
| Bezeichnung des Moduls | Eingebautes Gerät | Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||
| TP-1 | 1 oder 2 Stromzähler | 550 x 675 x 400 (320) | Details siehe Abbildung 6 |
| Sonderanfertigung | |||
| TP-2 | 3 Stromzähler | 750 x 675 x 400 (320) | Details siehe Abbildung 7 |
| TP-3 | 3 oder 4 Stromzähler | 1100 x 675 x 400 (320) | Details siehe Abbildung 8 |
Beispile für Spezialausführungen
Abbildung 6 - Messtafel TP-1
Abbildung 7 - Messtafel TP-2
Abbildung 8 - Messtafel TP-3
Sonstige fächer und zusatzelemente
In den Schaltanlage vom Typ RN-W können auch andere Module in Schränken mit Standardabmessungen untergebracht werden, wie z. B. :
- Geländebeleuchtungsmodul,
- Modul für Installationsabgänge,
- Automatik-Modul,
- AEV-Modul,
- sonstige.
| Sonstige Module | |||
| Bezeichnung des Moduls | Ausstattung | Abmessungen [mm] [B x H x T] |
Bemerkungen |
| Standardausführung | |||
| TO | Modul für Geländebeleuchtung | 550 x 1275 x 400 (320) | Eingebaute Geräte Details siehe Abbildung 9 |
| Sonderanfertigung | |||
| TI-1 | Leistungsschalter oder Lasttrennschalter |
550 x 675 x 400 (320) | 2 Reihen Reiheneinbaugeräte In jeder Reihe können 22 Apparate mit einer Breite von 18 mm installiert werden. |
| TI-2 | Leistungsschalter oder Lasttrennschalter |
550 x 1275 x 400 (320) | 4 Reihen Reiheneinbaugeräte In jeder Reihe können 22 Apparate mit einer Breite von 18 mm installiert werden. |
| TA-1 TA-2 |
Automatisierungstechnik | 550 x 675 x 400 (320) 550 x 1275 x 400 (320) |
Die Art der Ausführung des Systems muss mit dem Hersteller vereinbart werden. |
| TSZR | Automatische Umschaltung der Stromversorgung |
550 x 1275 x 400 (320) | Die Art der Ausführung des Systems muss mit dem Hersteller vereinbart werden. |
| TX | Sonstige Systeme | 550 x 675 x 400 (320) 550 x 1275 x 400 (320) |
Nach Vereinbarung mit dem Hersteller. |
Abbildung 9 - Geländebeleuchtungsmodul TO
Zusatzausstattung der schaltanlagen vom typ RN-W
Abdeckung der Schienenbrücke
Abdeckung der Herausführung der Einspeiseschiene aus der Schaltanlage. Entspricht der Schutzart IP20 und schützt den Bediener vor dem Kontakt mit stromführenden Teilen.
Kabelrahmen
Der Rahmen ermöglicht die Einführung von Kabeln in die Schaltanlage in Räumen ohne Kabelkanäle. Die Höhe des Kabelrahmens "a" hängt von dem Biegeradius der Kabel ab.
Die RN-W-Schaltanlagen sind für die Aufstellung in Innenräumen vorgesehen. Sie können direkt auf den Betonboden des Gebäudes installiert werden. Unabhängig vom Fußboden müssen die Schaltanlagen exakt waagerecht aufgestellt werden (die Abweichung pro 1 m Fußboden darf 2 mm nicht überschreiten). Die Schaltanlage muss mit 4 M8-Schrauben an den in Abbildung 11 gezeigten Stellen am Boden befestigt werden. Die Stromversorgung der Schaltanlage erfolgt von oben über Schienen.
ACHTUNG: Die Schienenanschlüsse zur Schaltanlage müssen berührungsgeschützt sein (Originalabdeckung oder durch den Installateur), mindestens Schutzart IP20.
Die Phasenkabel werden direkt an die Klemmen der Geräte angeschlossen. Die Höhe des Anschlusses ist in Abbildung 12 dargestellt.
Die Geräte eignen sich für den Anschluss von Kabeln bis zu 95 mm2 für die Gerätegruppe 00 (je nach Gerätetyp) und für den Anschluss von Kabeln bis zu 240 mm2 (300 mm2 bei mehradrigen Kabeln) für die Gerätegruppen 1-3.
Abbildung 11 - Anordnung der Bohrungen im Boden für die Montage der RN-W-Schaltanlage
Abbildung 12 - Höhe der Kabelanschlussklemmen
