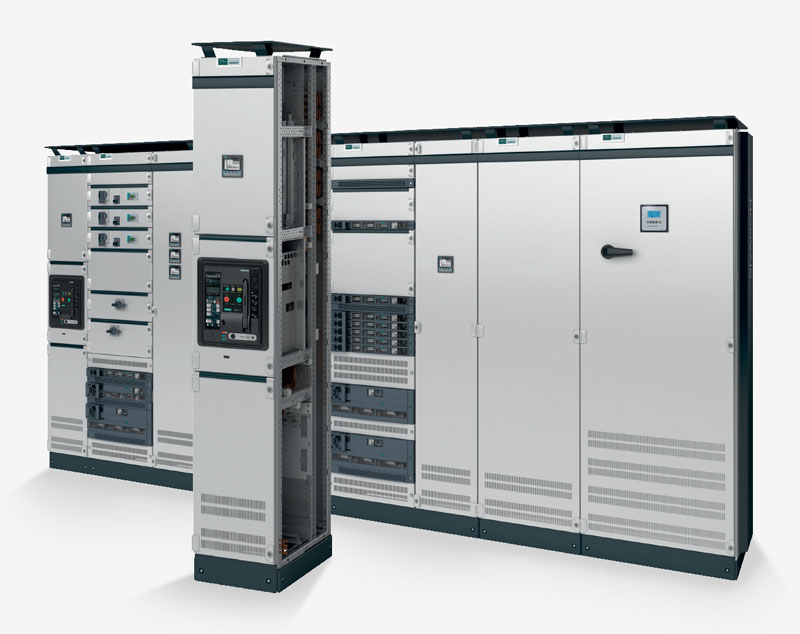

Sivacon S8

Maximale Systemsicherheit dank Standardmodulen mit Bauartprüfung

sivacon s8

Vorteile

  • Maximale Systemsicherheit dank Standardmodulen mit Bauartprüfung.
  • Maximale Sicherheit für das Personal durch ein lichtbogenfestes Verriegelungssystem.
  • Hochwertiges Industriedesign, das perfekt zur modernen Raumgestaltung passt.
  • Platzsparender Stellflächenbedarf ab 400 x 500 mm.
  • Variable, obere oder hintere Anordnung der Hauptschienen.
  • Kombination von verschiedenen Installationssystemen in einer Zelle.
  • Flexible Anpassung des inneren Aufbaus an unterschiedliche Anforderungen.
  • Leichtes nachträgliches Ändern der Öffnungsrichtung der Tür dank Universalscharnieren.
  • Ein Lüftungssystem, das sich durch einen hohen Wirkungsgrad und problemlose Wartung auszeichnet.
  • Kabel-/Schienenverbindungen oben, unten oder hinten.

Eigenschaften

  Schaltertechnik Universelle Installationstechnik Stationäre Montagetechnik Steckleistentechnik 3NJ6 Sicherungsleistentechnik
3NJ4
Blindleistungskompensation
Montagesysteme Stationäre Technik
Ausziehtechnik
Stationäre Technik (Fächer)
Steckleistentechnik 3NJ6
Auszieh- und Einschubtechnik
Fest montierte Technik mit Blenden Steckleistentechnik
3NJ6
Fest montierte Technik Fest montierte Technik
Funktionen Stromversorgung
Abgang
Kupplung
Kabelabgänge
Motorabgänge
Kabelabgänge Kabelabgänge Kabelabgänge Zentrale Blindleistungskompensation
Bemessungsstrom In Bis 6300 A Bis 630 A
Bis 250 kW
Bis 630 A Bis 630 A Bis 630 A Ohne Drosseln bis zu 600 kvar
Mit Drosseln bis zu 500 kvar
Anordnung der Anschlüsse Vorderteil und Rückansicht Vorderteil und Rückansicht Vorderteil Vorderteil Vorderteil Vorderteil
Breite der Zelle (mm) 400/600/800/1000/1400 600*/1000/1200 1000/1200 1000/1200 600/800/1000 800
Trennung im Innenraum Form 1, 2b, 3a, 4b, 4 typ 7 (BS) Form 2b, 3b, 4a, 4b, 4 typ 7 (BS) Form 1, 2b, 3b, 4a, 4b Form 1, 3b, 4b Form 1, 2b Form 1, 2b
Anordnung der Hauptschienen Rückansicht/Oben Rückansicht/ Oben
* nicht für 3NJ6
Rückansicht/Oben Rückansicht/Oben Rückansicht Rückansicht/Oben/Ohne

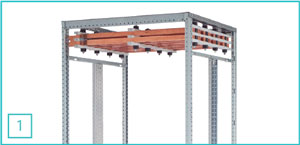

Położenie głównych szyn na górze do 6300 A1. Anordnung der Hauptschienen auf der Oberseite bis 6300 A.

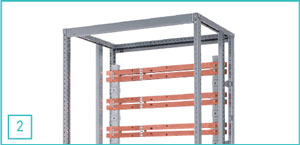

Zmienne położenie głównych szyn zbiorczych z tyłu do 7000 A (u góry i/lub u dołu)2. Variable Anordnung der Hauptsammelschienen auf der Rückseite bis zu 7000 A (oben und/oder unten).
System szyn wtykowych z ochroną przed dotykiem, osłona (IP 20B) do szybkiej i łatwej wymiany rozłączników bezpiecznikowych3. Steckschienensystem mit Berührungsschutz, Schutzabdeckung (IP 20B) zum schnellen und einfachen Austausch von Sicherungslasttrennschaltern.

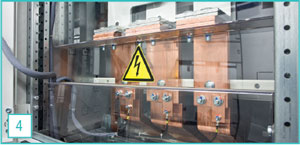

Optymalne warunki podłączenia w przedziale przyłączy szynoprzewodowych4. Optimale Anschlussbedingungen im Aschlussfach der Schienenverteiler.

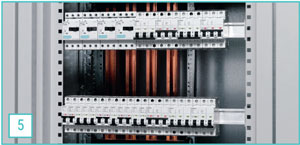

Wieloprofilowe szyny pozwalają na prosty montaż aparatury modułowej5. Multiprofilschienen ermöglichen eine einfache Installation von Reiheneinbaugeräten.
Celki z kompensacją mocy biernej z weryfikacją konstrukcji wg PN-EN 61439 zmniejszają straty przesyłu6. Blindleistungskompensationszellen mit Bauartprüfung nach EN 61439 reduzieren Übertragungsverluste.

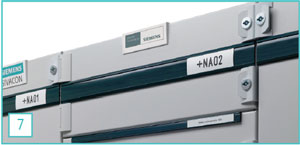

Przegląd rozdziału mocy dzięki ustandaryzowanemu systemowi opisów pól i odpływów7. Überblick über die Energieverteilung dank eines standardisierten Systems von Feld- und Abgangsbezeichnungen.
Nowoczesny wygląd z elementami nadającymi styl, takimi jak boczny panel i opcjonalnie cokół8. Modernes Design mit Stilelementen wie der Seitenwand und dem optionalen Sockel.

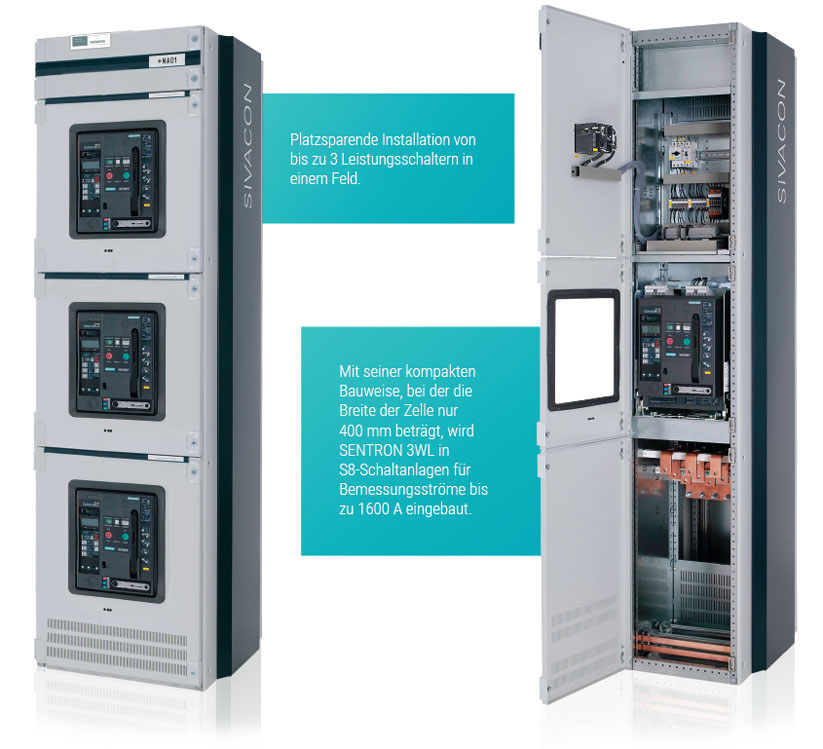

Schaltertechnik

Technika wyłącznikowa - Wyjątkowo przyjazne użytkowanie

Die Einspeise-, Abgangs- und Kupplungszellen sind mit offenen Leistungsschaltern SENTRON® 3WL in stationärer und ausziehbarer Technik oder alternativ mit Kompaktleistungsschaltern SENTRON 3VL ausgestattet. Da in der Regel viele Verbraucher in der Leitung hinter diesen Schaltern installiert sind, sind sie für die langfristige Sicherheit des Betriebs der Schaltanlagen und die Sicherheit des Personals von großer Wichtigkeit. SIVACON erfüllt diese Anforderungen auf kompakte und sichere Weise mithilfe seiner Leistungsschalterkomponenten

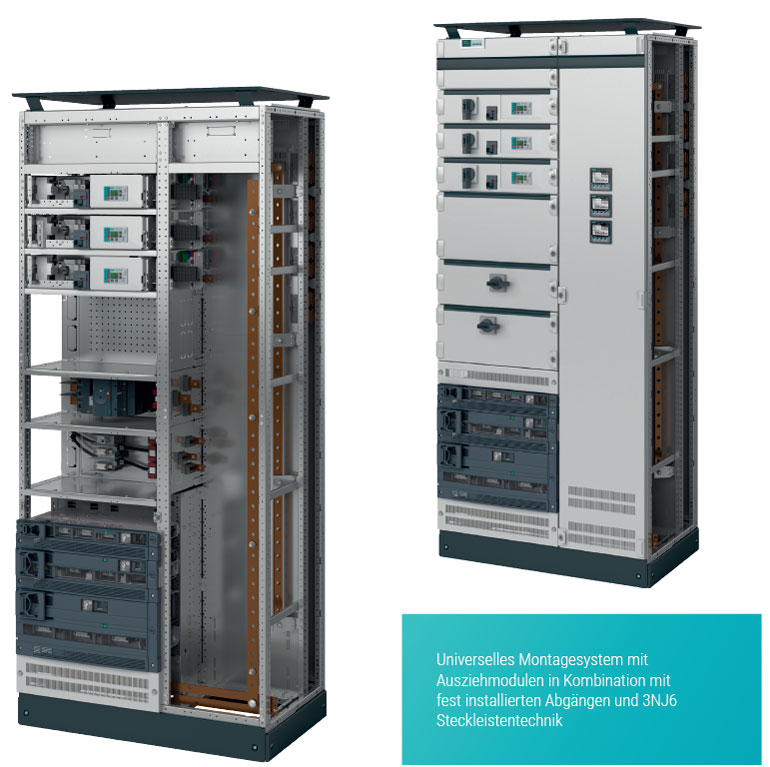

Universelle Installationstechnik

Technika zabudowy uniwersalnej - Indywidualne opcje konfiguracji (technika wysuwna, wtykowa)

Da viele Anwendungen räumlich optimierte Stromverteiler erfordern, müssen die verschiedenen Anlagensysteme in eine einzige Zelle integriert werden. Für solche Anwendungen bietet das universelle Montagesystem SIVACON hohe Leistung, Sicherheit und Vielfalt durch die Kombination von Abgängen in Auszieh-, Einschub-, Stationär- und Abgängen in 3NJ6 Steckleistentechnik. Darüber hinaus bietet die Ausziehtechnik eine hohe Flexibilität für häufig wechselnde Anforderungen wie z.B. die Veränderung von Motorparametern oder den Anschluss neuer Verbraucher. Des Weiteren erfüllt diese Technologie auch ergonomische Anforderungen und ermöglicht eine einfache und sichere Bedienung sowie kurze Umrüstzeiten für eine maximale Anlagenverfügbarkeit

Schienen

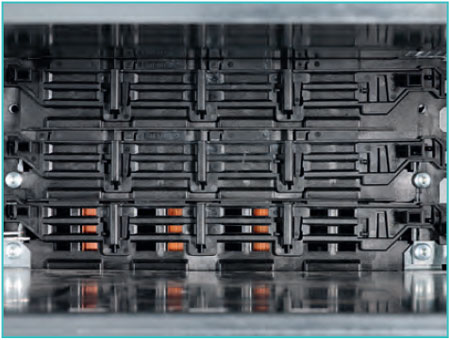

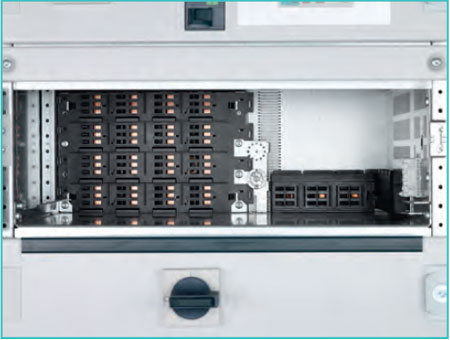

System szyn wtykowych w tylnej części przedziałuSteckschienensystem im hinteren Teil im Fach
System szyn wtykowych w tylnej części przedziału z żaluzjamiWahlweise mit Lüftungsgitter

Das Steckschienensystem

Das Steckschienensystem befindet sich im hinteren Teil der Zelle. Es bietet Schutz gegen Berührung ohne zusätzliche Abschirmung der aktiven Teile.

  • Lichtbogensicheres Gehäuse.
  • Phasentrennung.
  • 3- und 4-polige Technik.
  • Berührungsschutz (IP20B).
  • Anschlussöffnungen im 50 mm Raster zur Befestigung von Standardeinschüben und Minikassettenadaptern

Optional

  • Doppeltwirkende Lüftungsgitter für Standardeinschübe.

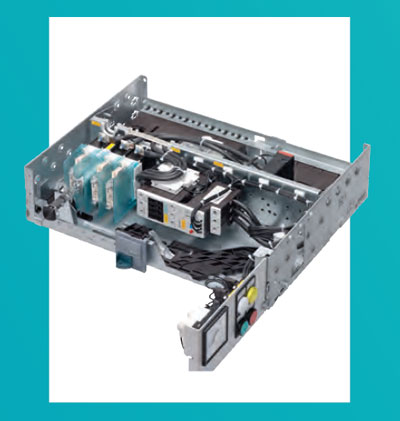

SIVACON Einschubelemente

SIVACON Einschubelemente sorgen für Sicherheit in Betrieb und Handhabung

Elementy wysuwne SIVACON zapewniają bezpieczeństwo w zakresie działania i obsługi
  • Maximale Systemsicherheit durch Standardmodule mit Baumusterprüfung.
  • Gleiche Handhabung für alle Größen von Einschüben.
  • Die Größen der Einschübe sind auf die Leistungsparameter abgestimmt.
  • Alle Teile sind in der Einschubkassette untergebracht - Schutz vor versehentlicher Beschädigung.
  • Integrierter Anschlussfehlerschutz für alle Einschübe.

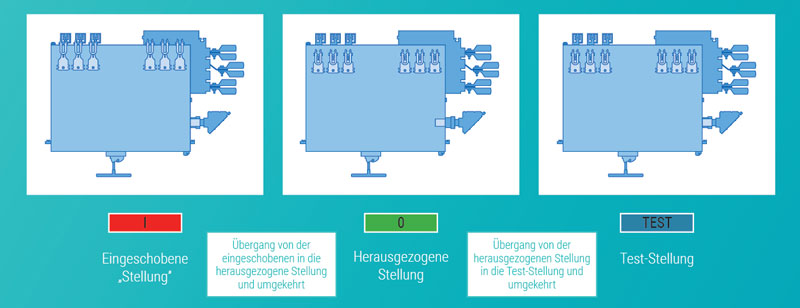

  • Deutliche Anzeige der Stellung der Einschübe.
  • Getrennte Bedienung des Hauptschalters und der Stellung des Einschubs.
  • Prüf- und Trennstellung bei geschlossener Tür, ohne den Schutzgrad der Schaltanlage zu verringern.
  • Kann in der herausgezogenen Stellung arretiert werden.
  • Patentiertes, verschleißarmes Kontaktsystem für eine lange Lebensdauer der Einschübe.
  • Optionale mechanische Codierung der Einschübe, um Verwechslungen mit Einschüben gleicher Größe zu vermeiden.
  • Ausklappbare Platte für den Einbau von Steuer- und Anzeigegeräten.
  • Standardeinschübe für Kabel- und Motorabgänge bis 630 A.
  • Sicherungs- und Schutzschaltertechnik.
Uchylny panel do zabudowy aparatury sterująco-sygnalizacyjnej w celu wykonywania prac serwisowych podczas pracyAusklappbare Platte für den Einbau von Steuer- und Anzeigegeräten zur Durchführung von Servicearbeiten während des Betriebs.

Standardeinschübe

  • Höhe 100 mm bis 700 mm bis zu 18 Einschübe pro Zelle.

Wahlweise in Stecktechnik (Ausführung ähnlich wie Standardeinschübe)

  • Die Einspeise- und Abgangskontakte sind fest am Einschub befestigt.
  • Eingeschobene und herausgezogene Stellung (keine Test-Stellung).
  • Integrierter Fehlschaltungsschutz.

Weitere Details finden Sie in der Katalogkarte unten im "Download"-Tab

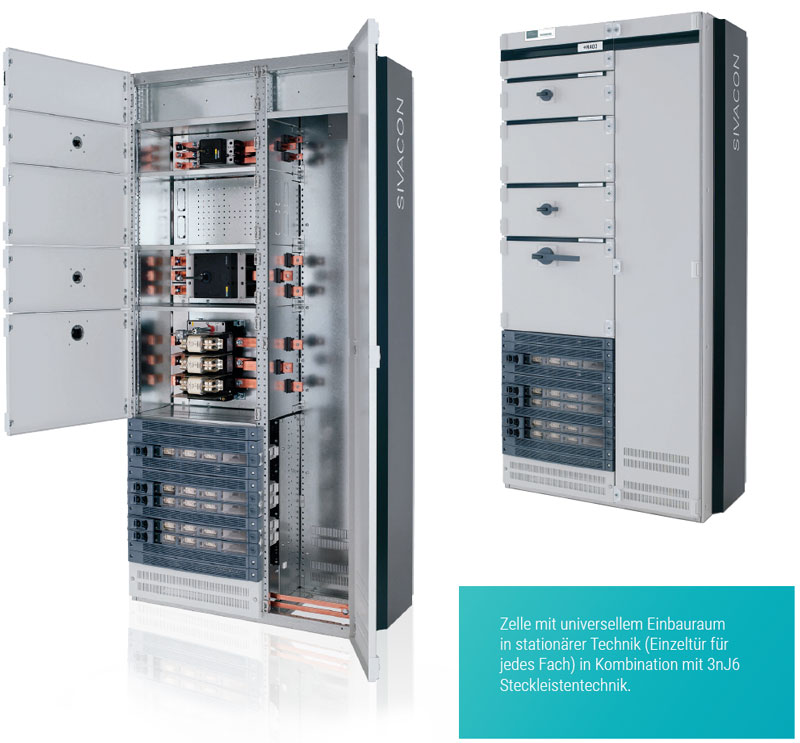

Universelles Montagesystem

Montagesystem Individuelle Konfigurationsmöglichkeiten (stationäre Technik, 3NJ6 Steckleistentechnik)

Indywidualne opcje konfiguracji (technika stacjonarna, technika listew wtykowych 3NJ6)

Viele Anwendungen erfordern unterschiedliche Lösungen, die für verschiedene Sicherheitssysteme geeignet sind, weshalb die verschiedenen Installationssysteme in eine einzige Zelle integriert werden müssen. Für solche Anwendungen bietet das universelle SIVACON Montagesystem durch die Kombination von Abgängen in stationärer Technik und 3NJ6 Steckleistentechnik hohe Leistung, Sicherheit und Flexibilität.

Weitere Details finden Sie in der Katalogkarte unten im "Download"-Tab

Stationäre Technik

Umfangreiche Integrationsmöglichkeiten

Szerokie opcje integracji
  • Hohe Systemsicherheit durch Standardmodule mit Baumusterprüfung.
  • Kabelabgänge bis 630 A mit und ohne Strommessung.
  • Modular kombinierbare Funktionsgruppen.
  • Das innovative Schnellbefestigungssystem erleichtert die Montage der Abdeckung.
  • Kippbarer Rahmen mit Blenden für eine einfachere Überwachung und Wartung.
  • Erweiterungsmodule für den Fall, dass eine funktionale Trennung von Fächern erforderlich ist (bis Form 4b).
  • Frontseitiges Bedienfeld mit Blenden, optional mit Tür in Höhe der Zelle.
  • Türen mit Sichtfenster zur Integration in moderne Innenräume.
  • Kabelanschlussfach mit 400 mm oder 600 mm Breite.

Bei bestimmten Anwendungen ist es nicht erforderlich, dass die Möglichkeit besteht, Komponenten während des Betriebs auszuwechseln, oder kurze Stillstandszeiten können akzeptiert werden. In diesen Fällen bietet das SIVACON-System in stationärer Technik mit Blenden ein Höchstmaß an Effizienz, Sicherheit und Flexibilität.

Weitere Details finden Sie in der Katalogkarte unten im "Download"-Tab

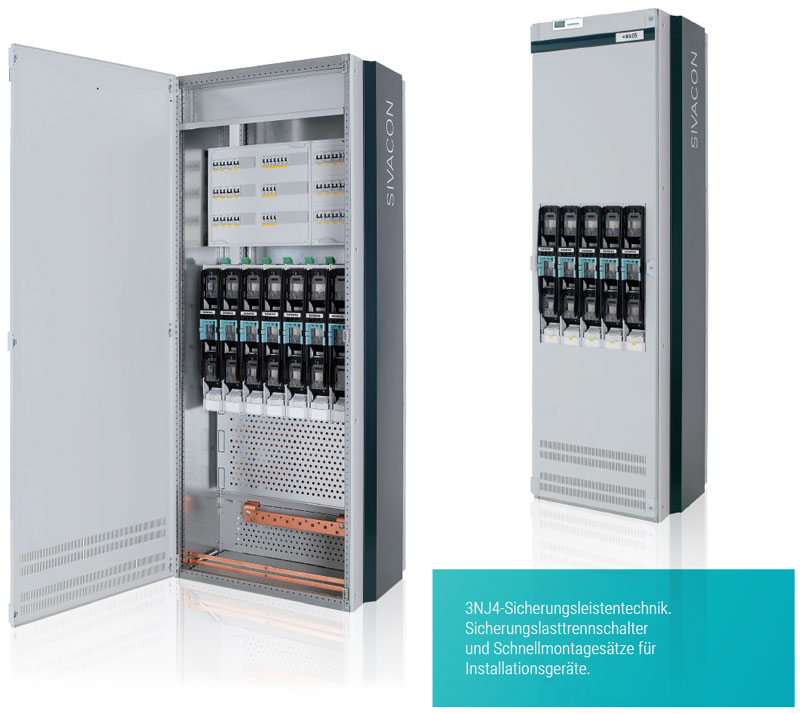

Sicherungsleistentechnik 3NJ4

Effiziente Montage

Technika listew bezpiecznikowych 3NJ4
  • Hohe Systemsicherheit durch Standardmodule mit Baumusterprüfung.
  • Kabelabgänge bis 630 A mit und ohne Strommessung.
  • In einer Zelle können bis zu 14 Abgänge installiert werden.
  • Auswechseln der Sicherung bei ausgeschaltetem Abnehmer.
  • Türen wahlweise mit oder ohne Ausschnitt.
  • Wahlweise Installation von Schnellmontagesätzen oder Montageplatten.
  • Breite der Zellen: 600 mm und 800 mm.

Die Zellen für Kabelabgänge in der stationären Ausführung sind mit Sicherungslasttrennschalterleisten ausgestattet, deren kompakte und modulare Bauweise vor allem in Infrastrukturanwendungen für optimale Leistung sorgt.

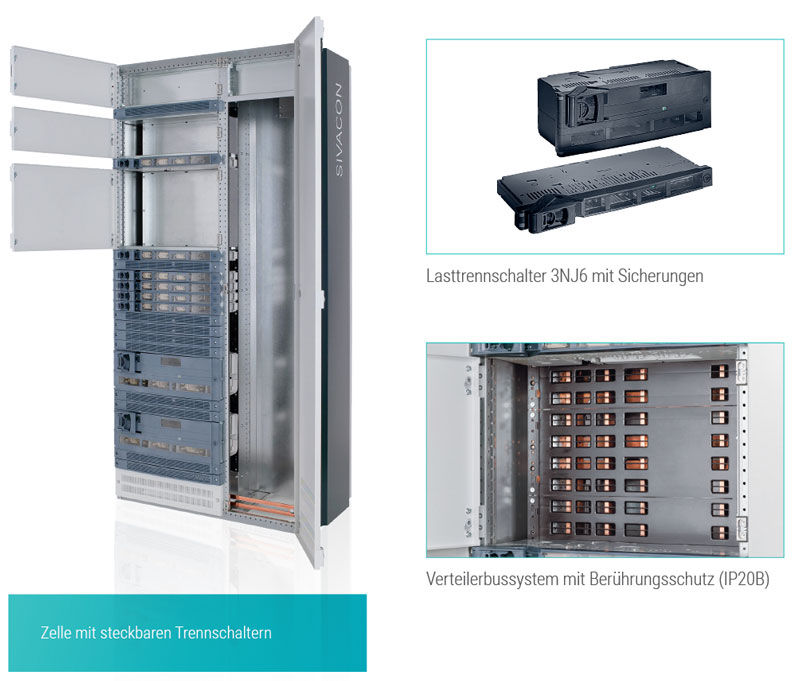

Steckleistentechnik 3NJ6

Schnelle Modernisierung

Technika listew wtykowych 3NJ6
  • Hohe Systemsicherheit durch Standardmodule mit Baumusterprüfung.
  • Lasttrennschalter mit doppeltem Spalt für Kabelabgänge bis 630 A.
  • Integrierter austauschbarer Stromwandler.
  • Manueller oder motorisierter Antrieb mit Speicher.
  • Das Zubehör kann vom Benutzer nachgerüstet werden.
  • Hohe Packungsdichte - bis zu 35 Abgänge pro Zelle.
  • Kabelanschlussfach: Breite 400 mm oder 600 mm.
  • Schutzart bis IP41.
  • Das Auswechseln der Abgänge kann bei unter Spannung stehenden Schienen der Schaltanlage erfolgen.

Die steckbaren Lastschaltleisten sind eine kostengünstige Alternative zum Einschubsystem und ermöglichen eine einfache und schnelle Modernisierung und Dank der modularen Bauweise Messvorgänge unter Betriebsbedingungen. SIVACON garantiert für solche Anwendungen hohe Effizienz, Sicherheit und Flexibilität.

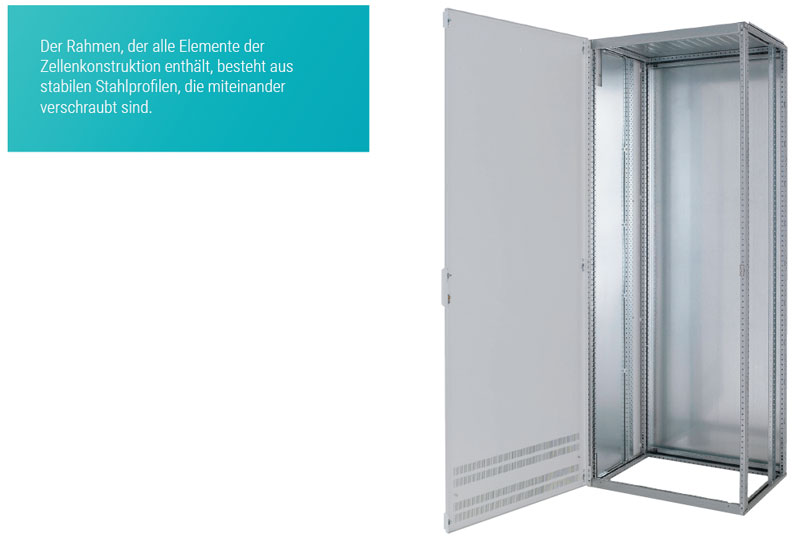

Rahmen und Gehäuse

Integrierter Schutz

Rama i obudowa
  • Lochreihen in Form eines Rasters über die gesamte Höhe und Breite des Rahmens im Abstand von 25 mm, die eine individuelle Gestaltung ermöglichen.
  • Patentiertes Verriegelungs- und Scharniersystem zum Schutz des Personals.
  • Türen mit Einzel- oder Zentralverriegelung.
  • Universelles Scharniersystem, das eine einfache Änderung der Öffnungsrichtung der Tür ermöglicht.
  • Türöffnungswinkel bis zu 125o (180o bei freistehender Montage).
  • Türen mit einem Zweistellungsschloss oder mit einem Schloss in Form eines Drehhebels.
  • Obere Platten mit Druckentlastungssystem.
  • Rahmenhöhen: wahlweise 2000 mm oder 2200 mm.

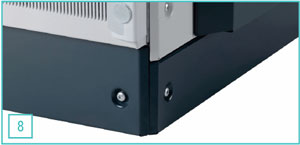

  • Zusätzlicher Sockel 100 mm oder 200 mm.
  • Standardmäßige Trennwände zwischen den Zellen.

Oberflächenbehandlung

  • Nach dem Sendzimir-Verfahren verzinkte Konstruktionselemente, Sockel, Rückwände und Bodenplatten.
  • Einfacher und sicherer Zugang zu den Verteilerschienen.
  • Türen, Gehäuse und Abdeckungen pulverbeschichtet in Lichtgrau RAL 7035; Konstruktionsteile in Blaugrün.

Material

Rahmen und Gehäuse aus Blech mit den folgenden Stärken:

  • Rahmen, Sockel: 2,5 mm.
  • Abdeckungen: 2,0 mm.
  • Türen: 2,0 mm

Technische Daten

Technische Daten
Normen und Standards Niederspannungs-Schaltgerätekombinationen PN-EN 61439-2
DIN EN 61439-2 (VDE 0660 Teil 600-2)
Prüfung der Reaktion auf einen internen
Störlichtbogen
IEC 61641, VDE 0660 Teil 500, Suplement 2
Schutz gegen elektrischen Schlag DIN EN 50274, VDE 0660 Teil 514
Bemessungsspannung der Isolation (Ui) Hauptstromkreis 1000 V
Bemessungsbetriebsspannung (Ue) Hauptstromkreis Bis 690 V
Direkte und indirekte Abstände zwischen
aktiven Elementen
Bemessungs-Stoßspannung Uimp 8 kV
Überspannungskategorie III
Verschmutzungsgrad 3
Schienenbrücken (3-polig und 4-polig) Hauptschienenbrücken Bemessungsstrom Bis 7000 A
Spitzenstrom (Ipk) Bis 330 kA
Kurzzeitiger Spitzenstrom (Icw) Bis 150 kA
Vertikale Schienenbrücken in
Leistungsschaltertechnik
Bemessungsstrom Bis 6300 A
Spitzenstrom (Ipk) Bis 220 kA
Kurzzeitiger Spitzenstrom (Icw) Bis 100 kA
Vertikale Schienenbrücken in universeller
Montagetechnik und in stationärer
Technik
Bemessungsstrom Bis 1600 A
Spitzenstrom (Ipk) Bis 143 kA
Kurzzeitiger Spitzenstrom (Icw) Bis 65 kA*
Vertikale Schienenbrücken in 3NJ4-
Sicherungsleistentechnik
Bemessungsstrom Bis 1600 A
Kurzzeitiger Spitzenstrom (Icw) Bis 50 kA
Vertikale Schienenbrücken in 3NJ6-
Steckleistentechnik
Bemessungsstrom Bis 2100 A
Spitzenstrom (Ipk) Bis 110 kA
Kurzzeitiger Spitzenstrom (Icw) Bis 50 kA*
Bemessungsströme der Geräte 3WL/3VL-Leistungsschalter 3WL/3VL-Leistungsschalter Bis 6300 A
Kabelabgänge Kabelabgänge Bis 630 A
Motorabgänge Motorabgänge Bis 250 kW
Trennung im Innenraum Form 1 bis 4b IEC 61439-2, Sektion 8.101,
VDE 0660 Part 600-2, 8.101
Zur form 4 typ 7 BS EN 61439-2
Oberflächenbehandlung (Beschichtung nach DIN 43656)
Rahmen und Sockel Durch Sendzimir-Verfahren verzinkt
Türen Pulverbeschichtet
Seitenteile Pulverbeschichtet
Rückwände, Obere Platten Durch Sendzimir-Verfahren verzinkt
Belüftetes Dach Pulverbeschichtet
Standardfarbe für pulverbeschichtete
Teile (Schichtdicke 100 ± 25 um)
RAL 7035, in Lichtgrau
Gestaltungselemente: blau, grün
IP Schutzklasse Nach 43656 IEC 60529, EN 60529 IP30, IP31, IP40, IP41, IP42, IP54
Abmessungen Bevorzugte Abmessungen gemäß
DIN 41488
Höhe (ohne Sockel) 2000, 2200 mm
Breite 200, 350, 400, 600,
800, 850, 1000, 1200 mm
Tiefe (Wandaufstellung, freistehende
Aufstellung):
500, 600, 800 mm
Tiefe (Doppelfront): 1000, 1200 mm
* Icc = 100 kA
