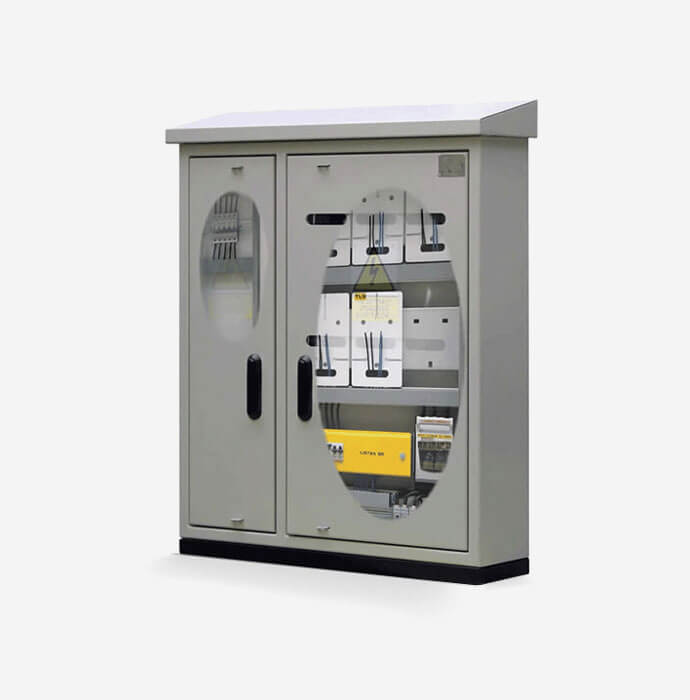

ZK alum d

Wesentliche technische daten

Wesentliche technische daten
Bemessungsspannung 230/400V
Bemessungsspannung der Isolation 1000 V
Bemessungsstrom 250 ÷ 630 A
Bemessungsdauerstrom des Zählerteils bis 100 A
Bemessungsfrequenz 50 Hz
Schutzart IP44 ÷ IP541)
Anzahl der Abgangsfelder Unbegrenzt (1-...)
Anzahl der Messfelder Unbegrenzt (1-...)

ACHTUNG!
1) Nach Absprache mit dem Hersteller kann das Gehäuse in der Schutzart IP66 ausgeführt werden.

Abmessungen und Gewicht der Standardverteiler

Kabelverteiler ZK-SN
Ausführung 120 240
Außenmaße Breite
[mm]
Höhe
[mm]
Tiefe
[mm]
Gewicht
[kg]
Breite
[mm]
Höhe
[mm]
Tiefe
[mm]
Gewicht
[kg]
ZK-1a, Zk-1b 400 660 250 11,0 400 860 250 14,5
ZK-2a
ZK-2b, ZK-2c, ZK-2d
600 660 250 22,5
20,0
600 860 250 29,0
26,5
ZK-3a
ZK-3b, ZK-3e
ZK-3c
ZK-3d
850 660 250 25,0
25,5
23,5
25,0
850 860 250 31,5
32,5
30,5
32,0
Maximaler Querschnitt
der Anschlusskabel
120 mm2 240 mm2
  • Die Kabelverteiler können in drei Ausführungen für die freistehende Aufstellung, Wandmontage und den Nischeneinbau geliefert werden,
  • Bei Kabelverteilern für den Nischeneinbaumuss die Größe der Nische im Verhältnis zu den Abmessungen des Verteilers um 10 mm erweitert werden (siehe Zeichnung des Verteilers ZK-1),
  • Es besteht die Möglichkeit, je nach Anforderungen des Aufstellungsortes, Verteiler mit anderen Abmessungen zu fertigen.

Kabel-Messverteiler ZKP
Ausführung 120 240
Außenmaße Breite
[mm]
Höhe
[mm]
Tiefe
[mm]
Gewicht
[kg]
Breite
[mm]
Höhe
[mm]
Tiefe
[mm]
Gewicht
[kg]
ZKP 1/1L 400 1260 250 22,0 400 1460 250 25,5
ZKP 2/2L 600 1260 250 32,5 600 1460 250 39
ZKP 3/2L, ZKP 3/3L 850 1260 250 44,5 850 1460 250 51,5
Maximaler Querschnitt
der Anschlusskabel
- Stromversorgung
- innere Versorgungsleitung (WLZ)
120 mm2
je nach Anforderungen des Abnehmers
240 mm2
je nach Anforderungen des Abnehmers

Fundamente

Freistehende Verteiler werden auf einem vorgefertigten Betonfundament montiert. Dieses Fundament ermöglicht das Einführen von Kabeln aus vier Richtungen. Die Ansicht, die Abmessungen und ein Beispiel für die Aufstellung der Kabelverteiler sind in den nachfolgenden Zeichnungen dargestellt.

Ansichten und Abmessungen der vorgefertigten Fundamente
Vorderansicht auf das Fundament des Verteilers ZK-1
zk1
Vorderansicht auf das Fundament des Verteilers ZK-2
zk2
Vorderansicht auf das Fundament des Verteilers ZK-3
zk3
Vorderansicht auf das Fundament des Verteilers ZK-4
zk2 2

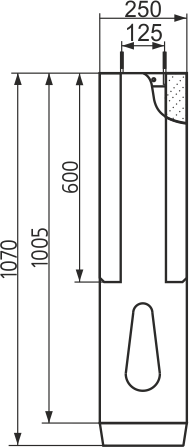

Seitenansicht auf das Fundament

seitenansicht

Beispiellösungen für Kabel- und Kabel-Messverteiler

Kabel-Messverteiler

Vorderansicht

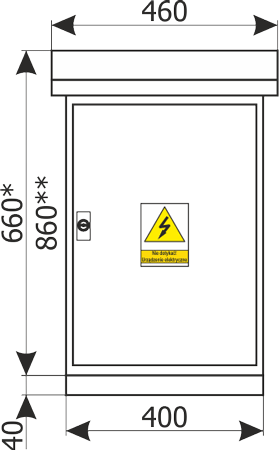

Kabelverteiler ZK-1
zk 1

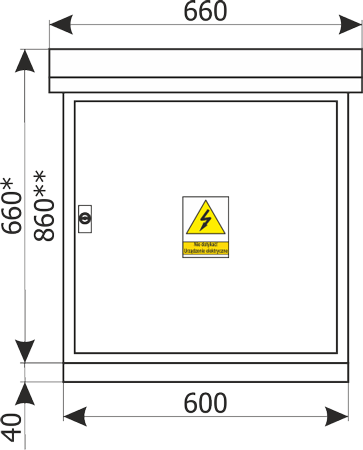

Kabelverteiler ZK-2
zk 2

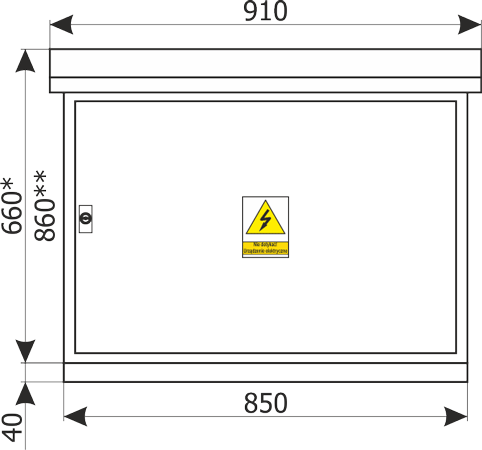

Kabelverteiler ZK-3
zk 3

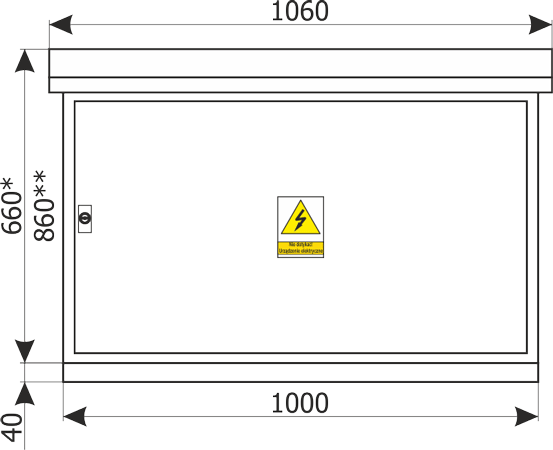

Kabelverteiler ZK-4
zk 4

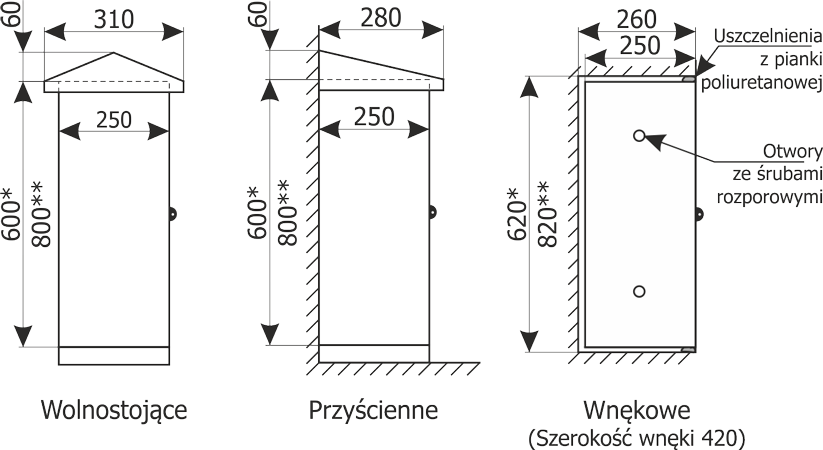

Seitenansicht
zk bok

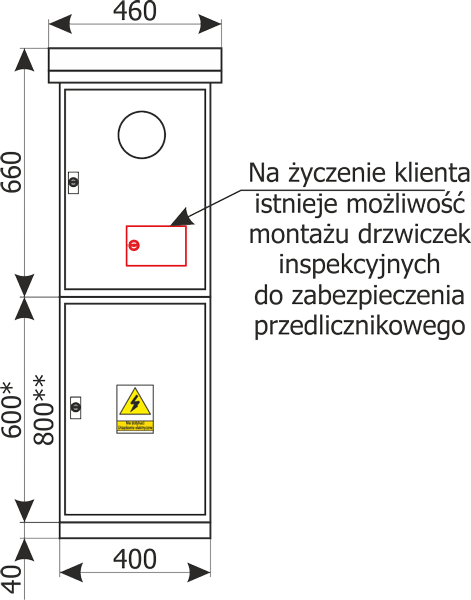

Kabel-Messverteiler ZKP1/1L

Kabel-Messverteiler ZKP1/1L
Vorderansicht
zkp 01

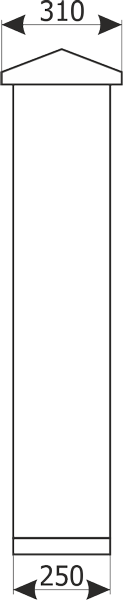

Seitenansicht
zkp 02

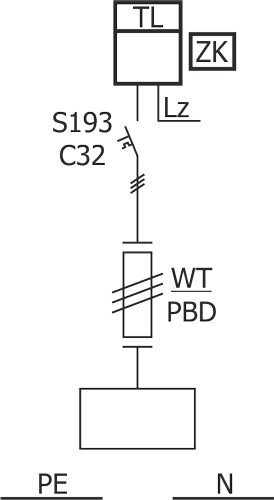

Schematische Darstellung des Verteilers
zkp 03

Kabel-Messverteiler ZKP3/2L

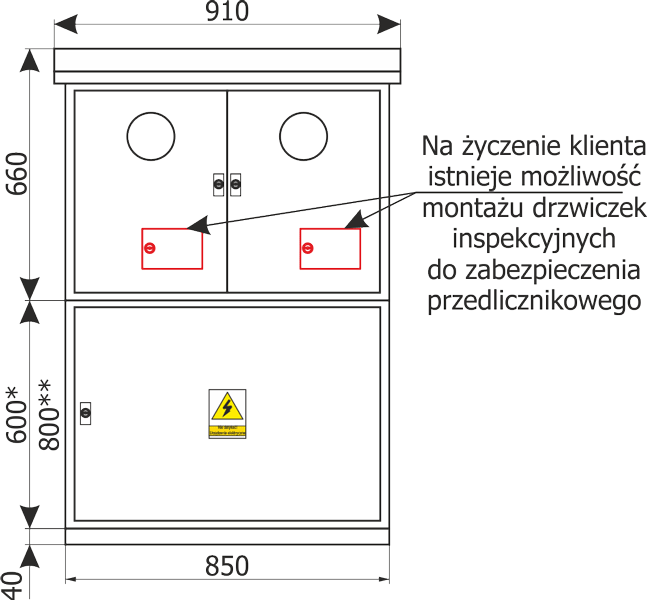

Frontansicht
zkp 04
Seitenansicht
zkp 05

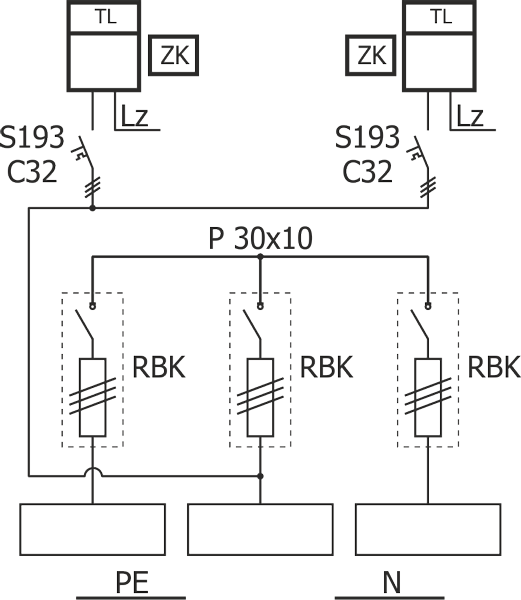

Übersichtschema der Anschlüsse
zkp 06

Messkabelanschluss ZKP3/3L

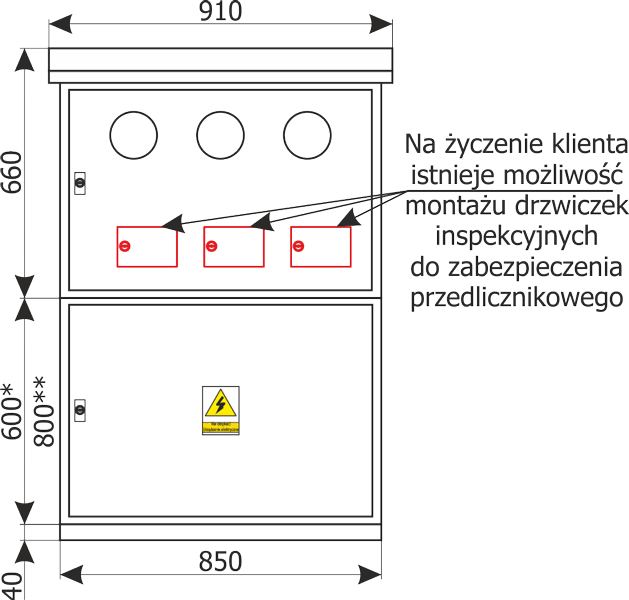

Vorderansicht
zkp 07

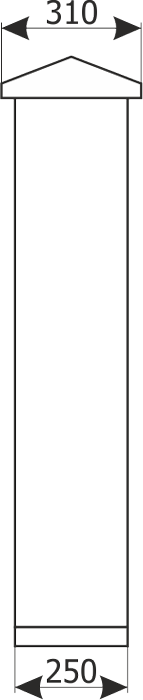

Seitenansicht
zkp 08

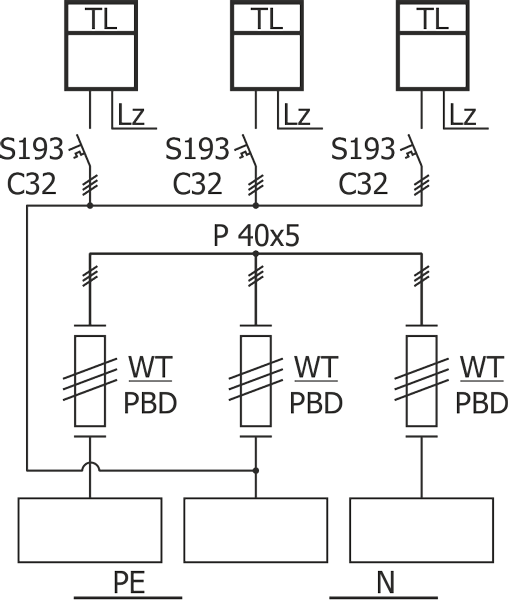

Schematische Darstellung des Verteilers
zkp 09

Beispiellösungen für Kabelschränke

Kabelschrank ZK-nN 1z

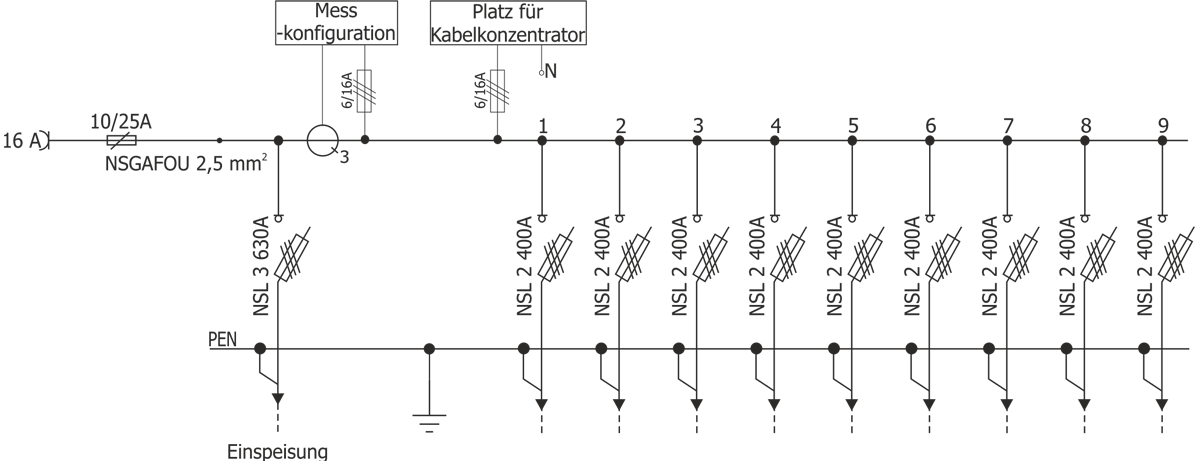

Elektrisches Schaltbild
szafy kablowe 01

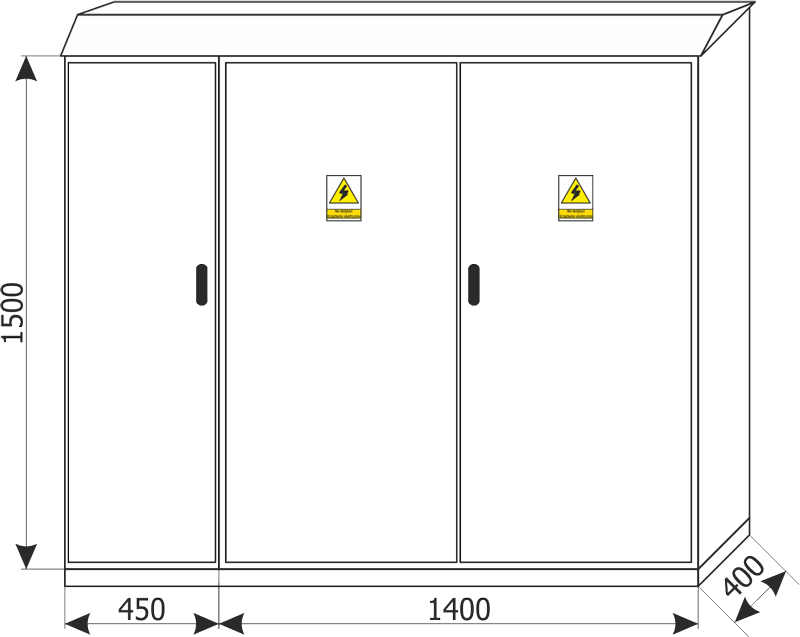

Ansicht
szafy kablowe 02

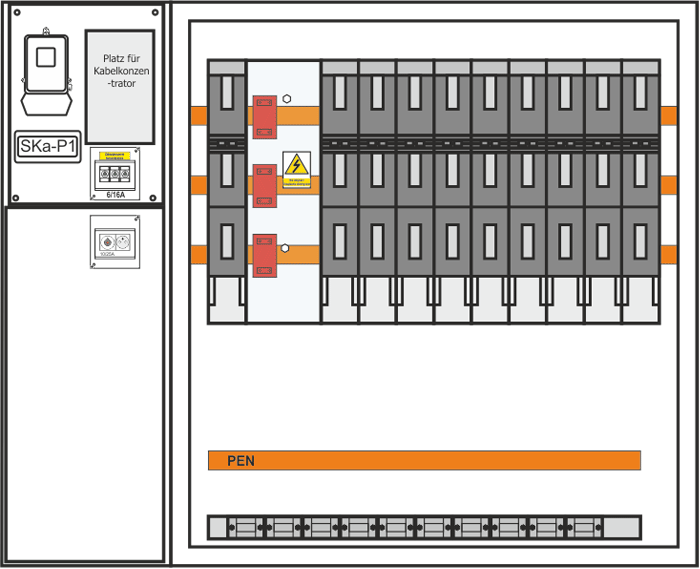

Anordnung der Apparaturen
szafy kablowe 03
ACHTUNG!
Auf Anfrage kann der Schrank in jeder beliebigen Konfiguration ausgeführt werden.

Kabelschrank ZK-nN 2z

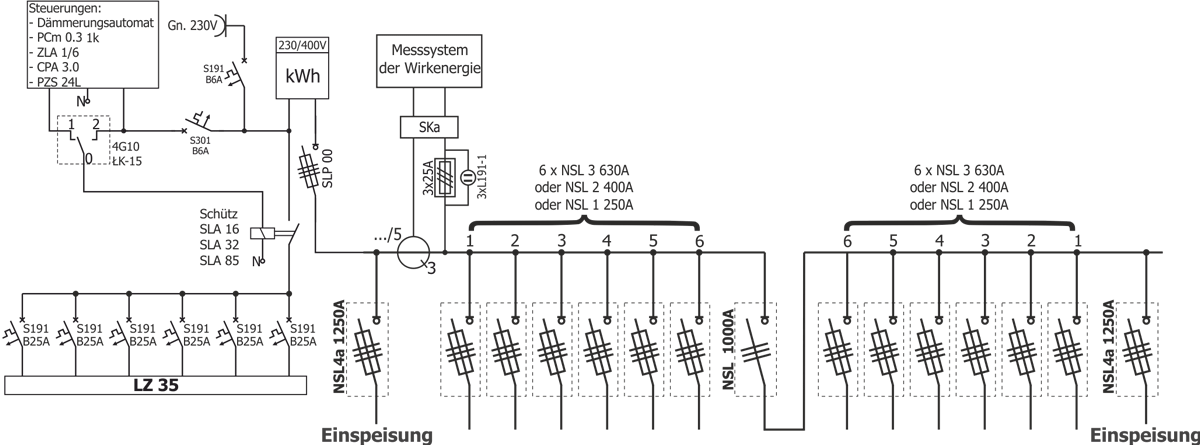

Elektrisches Schaltbild
szafy kablowe 04

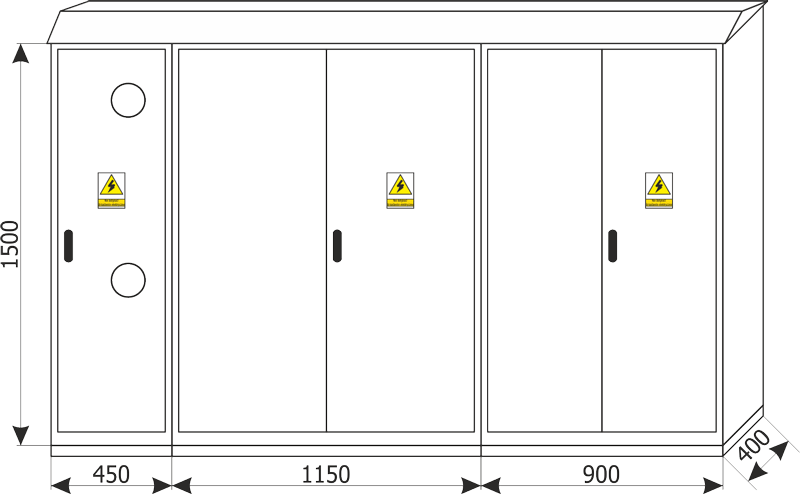

Ansicht
szafy kablowe 05

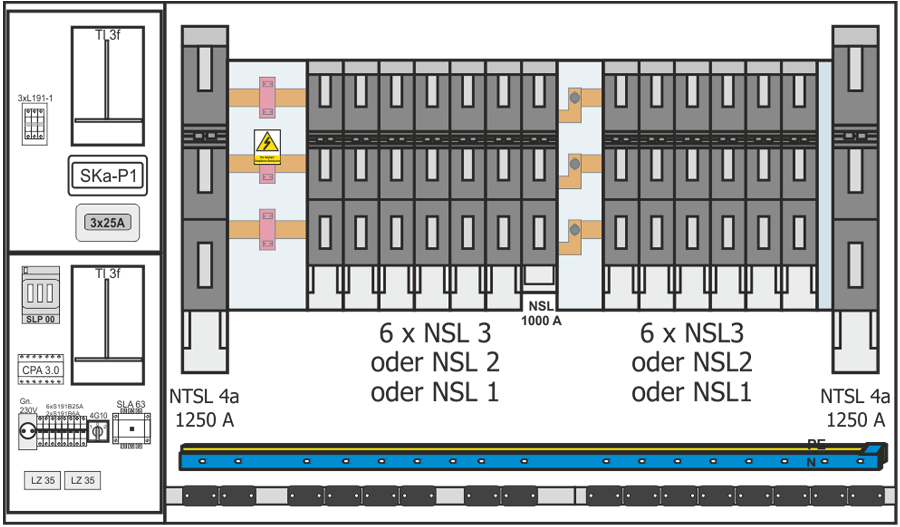

Anordnung der Apparaturen
szafy kablowe 06
ACHTUNG!
Auf Anfrage kann der Schrank in jeder beliebigen Konfiguration ausgeführt werden.
