Kabelanschlüsse in Gehäusen aus thermogehärteten Kunststoffen

Cable, metering boxes in thermosetting cubicles

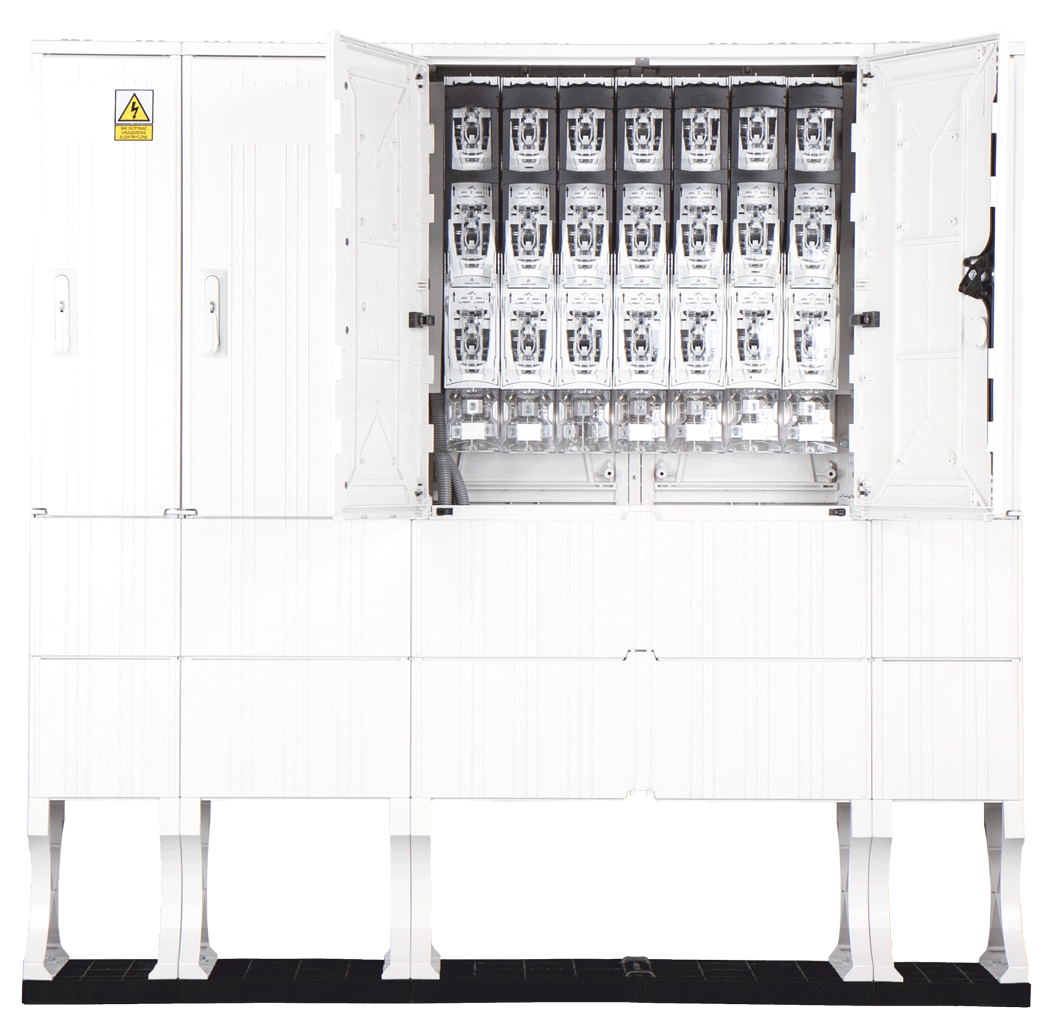

Die von ZPUE S.A. hergestellten Kabelverteiler werden auf der Basis eigener SKR-Gehäuse aus glasfaserverstärktem Kunststoff und Metallgehäusen gefertigt. Sie gehören zu den wesentlichen Bestandteilen des NS-Kabelnetzes. Je nach Bedarf werden sie für die Stromverteilung, die Energiemessung und den Schutz gegen die Auswirkungen von Überlastungen und Kurzschlüssen in NSKabelnetzen eingesetzt. ermöglichen die Abzweigung von der NS-Kabeltrasse und die Versorgung von Verbrauchern mit Strom über eine interne Versorgungsleitung. Sie erfüllen die Funktion von End- oder Durchgangsverteilern.

ZPUE S.A. bietet eine breite Palette von Kabel-, Mess-, Kabel- und Messverteiler, die in enger Zusammenarbeit mit Energieversorgungsunternehmen entwickelt wurden. Kabel-, Kabelmess- und Messverteiler auf der Basis von Duroplastgehäusen sowie Metallgehäusen können im Freien freistehend mit Fundament, an Wänden oder in Gebäudefassaden installiert werden.

Wesentliche technische daten

Wesentliche technische daten

Wesentliche Bemessungsdaten
Bemessungsspannung   230 V / 400 V
Bemessungsspannung der Isolation   1500 V DC
Bemessungsstrom Kabelanschlüsse bis 1000 A
Messsysteme bis 100 A
Schutzart   IP44 / IP54
Stoßfestigkeitsgrad   IK 10
Geräteschutzklasse   Klasse II
Brennbarkeitsklasse   V0
Kriechstromfestigkeit   CTI 600
Standardfarbe   RAL 7035
Eigenschaften

Eigenschaften

  • Modularer Aufbau, der den Austausch von beschädigten Teilen ermöglicht,
  • Die Konstruktion ermöglicht die einfache Erweiterung eines bestehenden Verteilers,
  • Die Konstruktion ermöglicht sowohl eine vertikale als auch eine horizontale Trennung zwischen dem Energieversorger und dem Kunden,
  • Optimale Schranktiefe für den Einbau von Lastschaltleisten,
  • Möglichkeit der Verwendung von Schaugläsern und Inspektionstüren,
  • Schutzart IP44 / IP54 in Duroplastgehäusen, erweiterbar auf IP66 in Metallgehäusen,
  • Hohe Beständigkeit gegen UV-Strahlung,
  • Möglichkeit der Herstellung von Verteilern in beliebiger Anordnung und Größe (keine Ausgaben für den Kauf von Formen erforderlich),
  • Umweltfreundliches Material,
  • Effektive Labyrinth-Belüftung zur Verhinderung der Bildung von Kondenswasser,
  • Hohe Schlagfestigkeit durch Definition einer kontrollierten Bruchstelle,
  • Die Verformbarkeit von Aluminiumgehäusen, führt eher zu einer Verformung als zu einem Bruch des Gehäuses.
Übereinstimmung mit den Normen

Übereinstimmung mit den Normen

ZPUE S.A.- bescheinigt, dass die von ZPUE S.A. hergestellten NS-Schaltanlagen und Kabelverteiler den Bestimmungen der Richtlinien 2011/65/EU des Europäischen Parlaments und des Rates: zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten und der Richtlinie 2014/35/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt entsprechen.

Die Übereinstimmung der gekennzeichneten Produkte mit den oben genannten Richtlinien wird durch die Einhaltung der in den folgenden Normen enthaltenen Anforderungen gewährleistet:

  • PN-EN 61439-1:2011 - „Niederspannungs-Schaltgerätekombinationen - Teil 1: Gemeinsame Bestimmungen”,
  • PN-EN 61439-2:2011 - „Niederspannungs-Schaltgerätekombinationen - Teil 2: Energie-Schaltgerätekombinationen,”,
  • PN-EN 61439-3:2012 - Niederspannungs-Schaltgerätekombinationen Teil 3: Installationsverteiler für die Bedienung durch Laien (DBO)”,
  • PN-EN 61439-5:2015-02 - Niederspannungs-Schaltgerätekombinationen - Teil 5: Schaltgerätekombinationen in öffentlichen Energieverteilungsnetzen,”,
  • PN-EN 60529:2003, PN-EN 60529:2003/A2:2014-07 - „Schutzarten durch Gehäuse (IP-Code)”,
  • PN-EN 62262:2003 - „Schutzarten durch Gehäuse für elektrische Betriebsmittel (Ausrüstung) gegen äußere mechanische Beanspruchungen (IK-Code)”,
  • PN-EN 62208:2011 - „Leergehäuse für Niederspannungs-Schaltgerätekombinationen. Allgemeine Anforderungen.”
  • PN-E-05163:2002 - „Geschlossene Niederspannungs-Schaltgerätekombinationen - Prüfrichtlinien für Lichtbogenbedingungen, die durch interne Kurzschlüsse entstehen”,
  • PN-EN 50274:2004 - „Niederspannungs-Schaltgerätekombinationen - Teil 1: Schutz gegen elektrischen Schlag. Schutz gegen unabsichtliches direktes Berühren gefährlicher aktiver Teile”,
  • PN-EN 60695-2-11:2015-02 - „Prüfungen zur Beurteilung der Brandgefahr -Teil 2-11: Prüfverfahren mit dem Glühdraht - Prüfung mit dem Glühdraht zur Entflammbarkeit von Enderzeugnissen (GWEPT)”,
  • PN-EN 60695-11-10:2014-02 - „Prüfungen zur Beurteilung der Brandgefahr -Teil 11-10: Prüfflammen - Prüfverfahren mit einer 50- W-Prüfflamme horizontal und vertikal”,
  • PN-EN 60112:2003, PN-EN 60112:2003/A1:2010 - „Verfahren zur Bestimmung der Prüfzahl und der Vergleichszahl der Kriechwegbildung von festen, isolierenden Werkstoffen”.
Beispiellösungen

Beispiellösungen

Beispiellösungen nach ENERGA-standards

Beispiellösungen nach ENERGA-standards

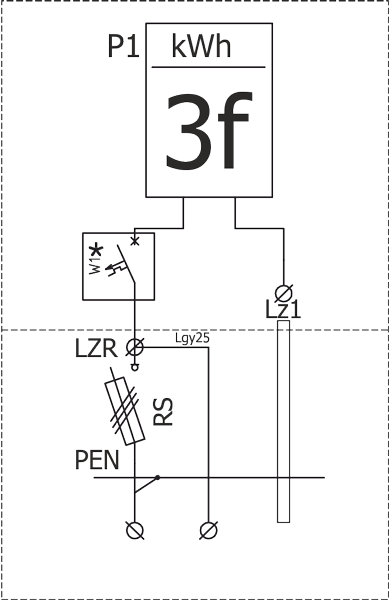

P1-RS/LZR/F

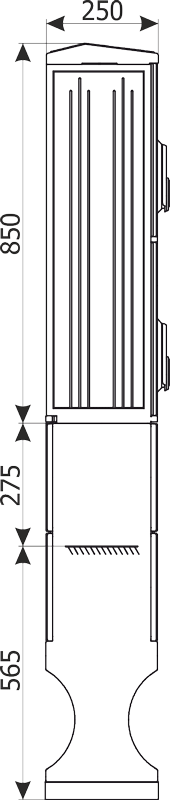

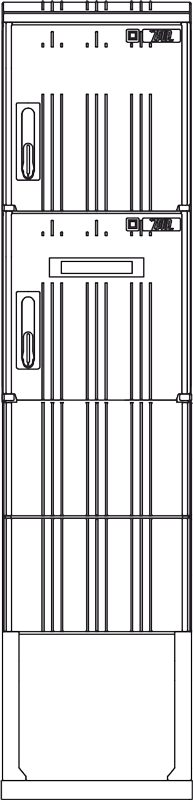

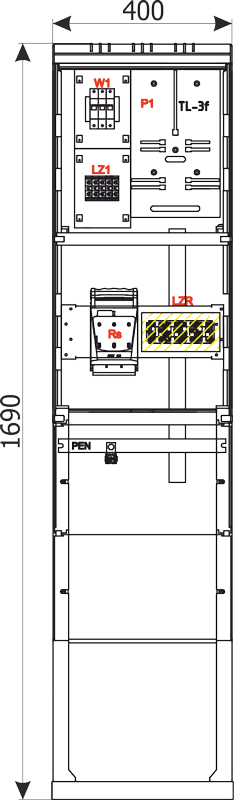

energia 01
energia 02
energia 03

energia 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

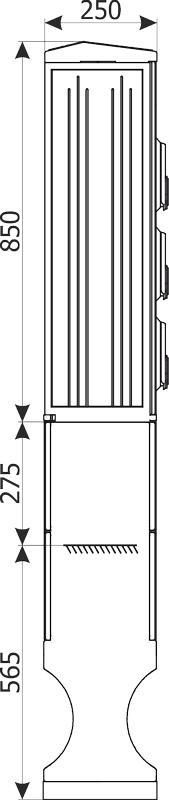

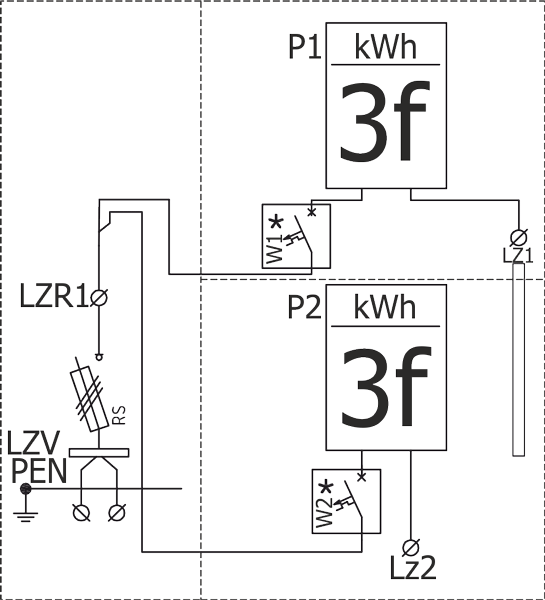

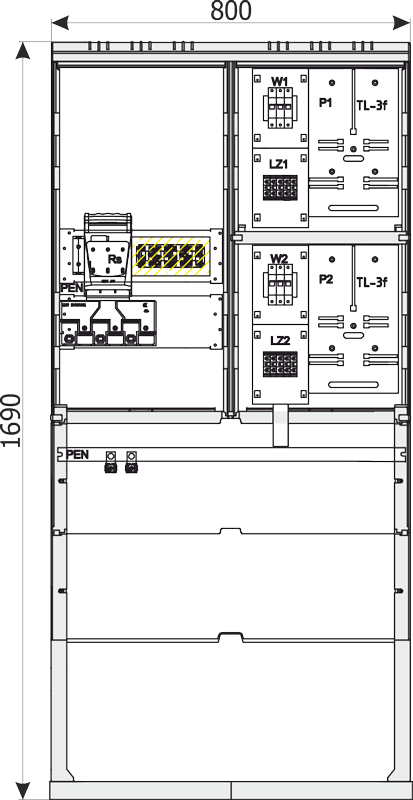

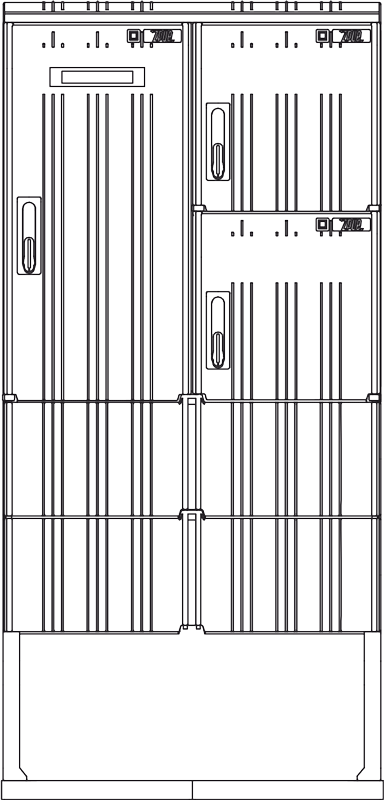

P2-RS/LZV/LZR/F
energia 05
energia 06
energia 07

energia 08
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

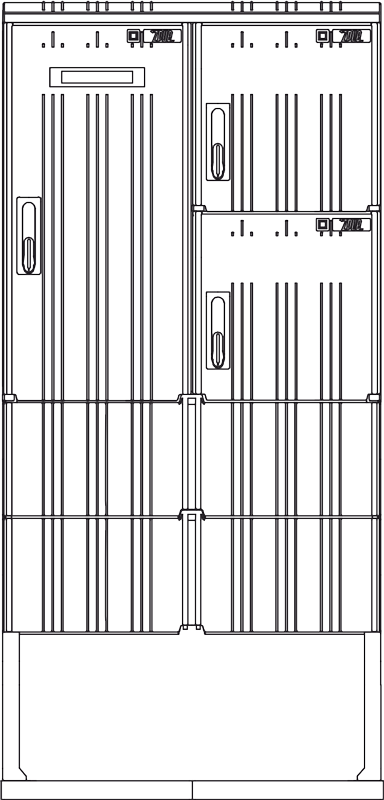

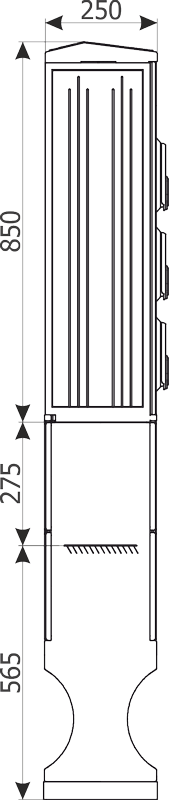

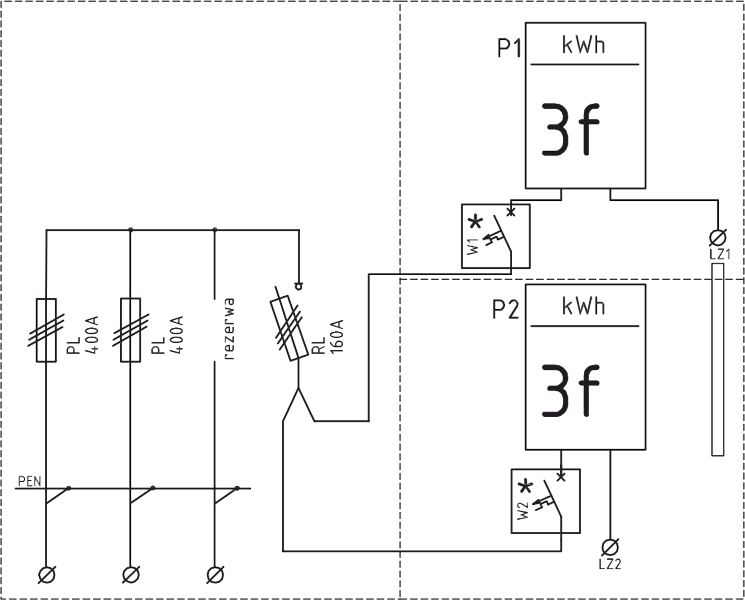

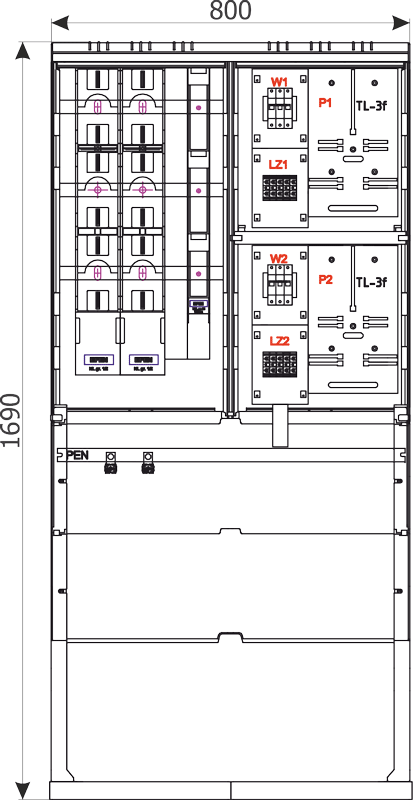

KRSN-P2/2F-NH2/2R-NH00/F
energia 09
energia 10
energia 11

energia 12
Wesentliche Bemessungsparameter
Bemessungsstrom bis 630 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
KRSN-0/5R-NH2/F
energa
energa
energa

energa
Wesentliche Bemessungsparameter
Bemessungsstrom bis 630 A
Bemessungsspannung 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP 44
Geräteschutzklasse Klasse II
KRSN-2/10R-NH2/F
energa
energa
energa

energa
Wesentliche Bemessungsparameter
Bemessungsstrom bis 630 A
Bemessungsspannung 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP 44
Geräteschutzklasse Klasse II
Beispiellösungen nach ENEA-standards

Beispiellösungen nach ENEA-standards

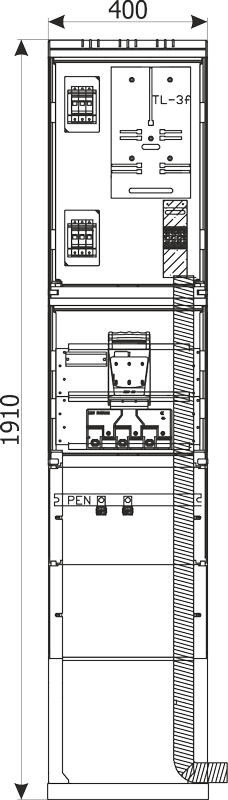

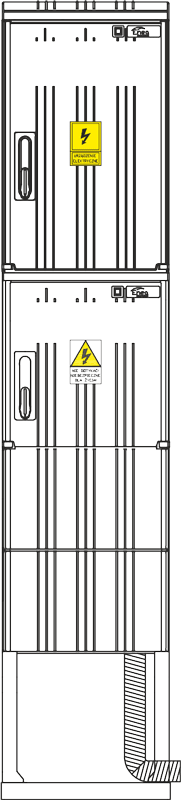

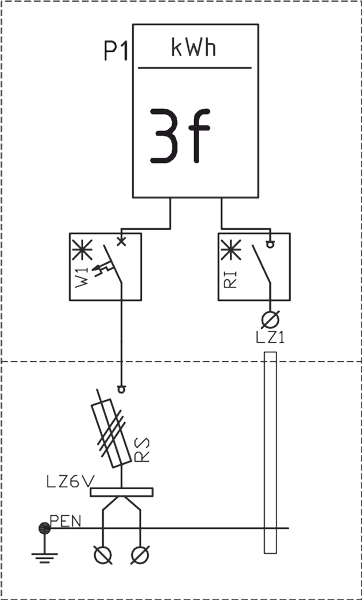

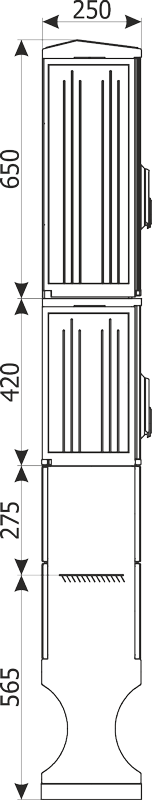

ZK1x-1P Katalog-Nr. E-2
enea 01
enea 02
enea 03

enea 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

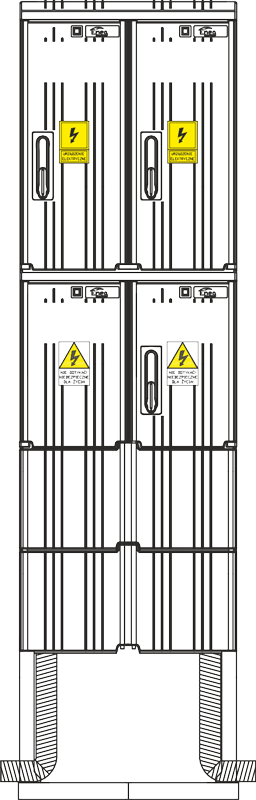

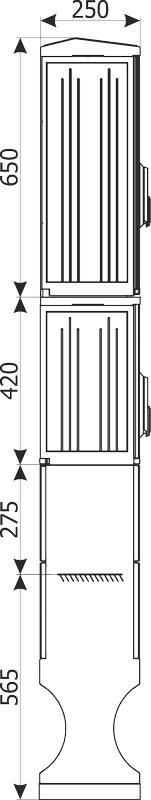

ZK2-2P Katalog-Nr. E-4
enea 05
enea 06
enea 07

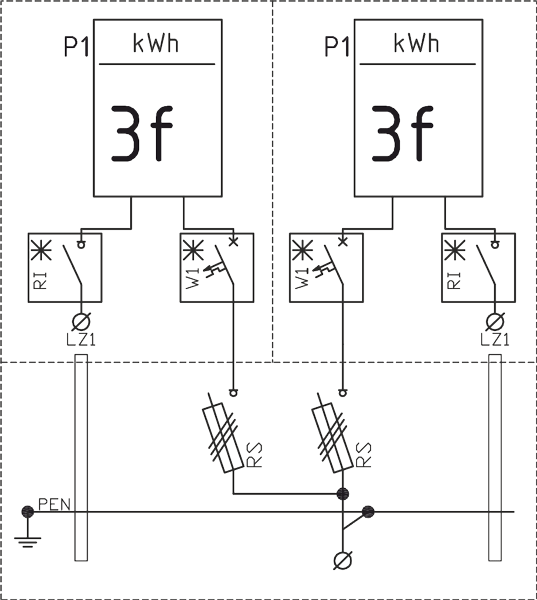

enea 08
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
Beispiellösungen nach TAURON-standards

Beispiellösungen nach TAURON-standards

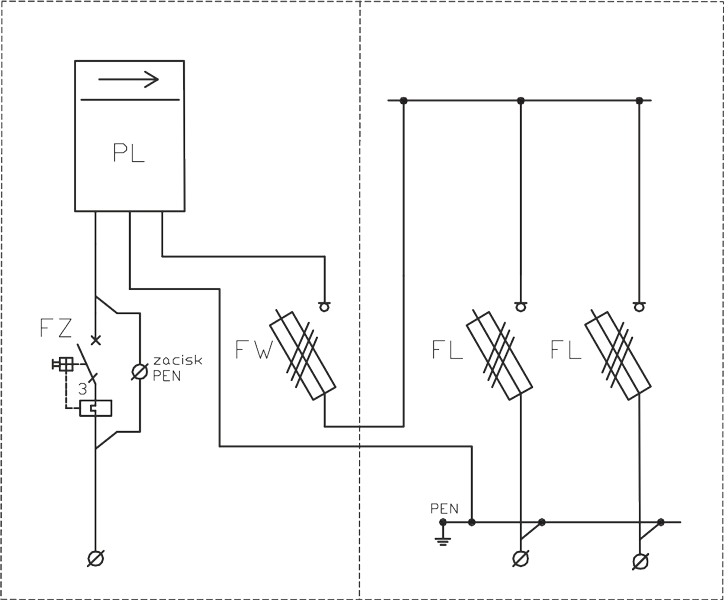

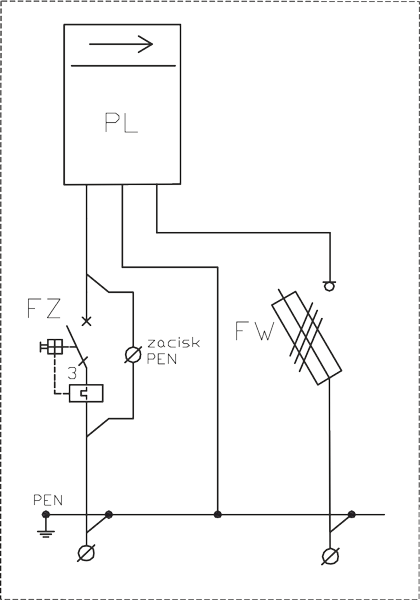

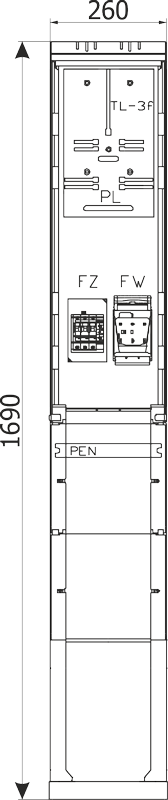

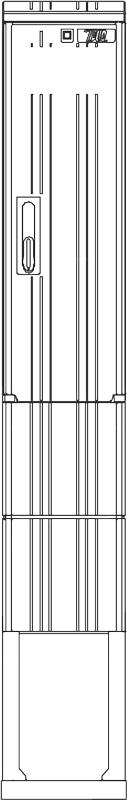

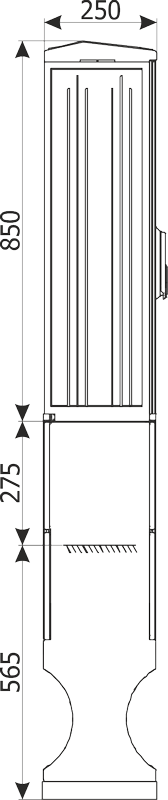

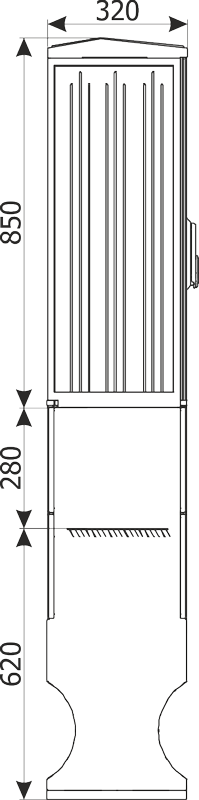

ZK1e-1P Katalog-Nr. T-58
tauron 01
tauron 02
tauron 03

tauron 04
Wesentliche Bemessungsparameter
Bemessungsstrom 100 / 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

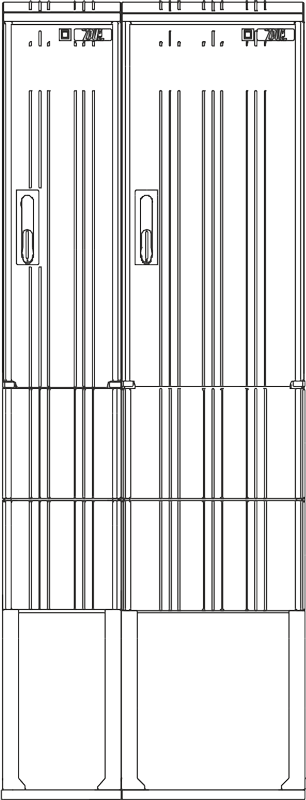

ZK2a-1P Katalog-Nr. T-1

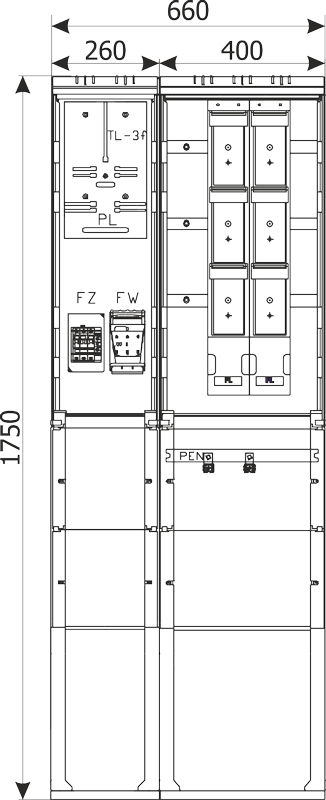

tauron 05
tauron 06
tauron 07

tauron 08
Wesentliche Bemessungsparameter
Bemessungsstrom bis 630 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
Beispiellösungen nach PGE-standards

Beispiellösungen nach PGE-standards

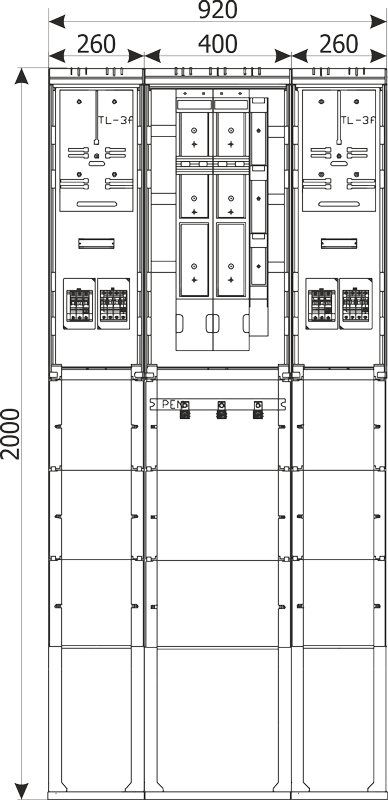

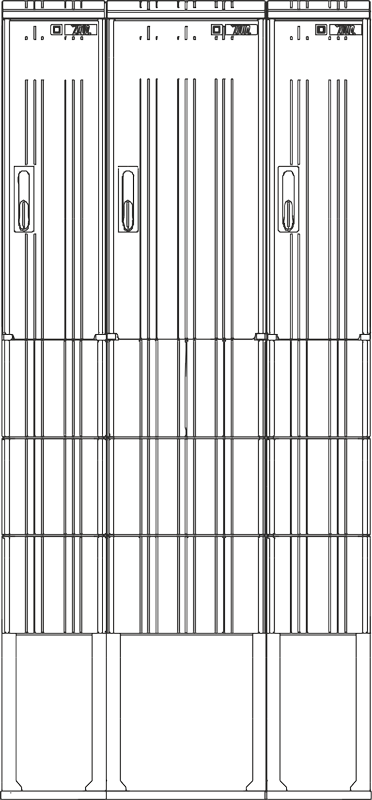

ZK3 RBL 2x400A+1x160A/2P KK Katalog-Nr. PGE-66
pge 01

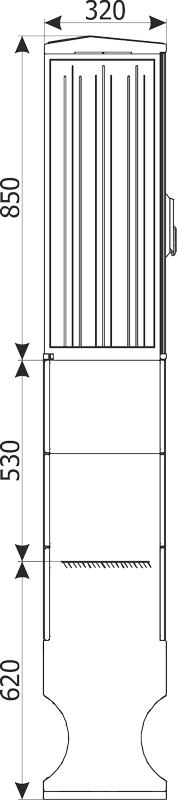

pge 02
pge 03

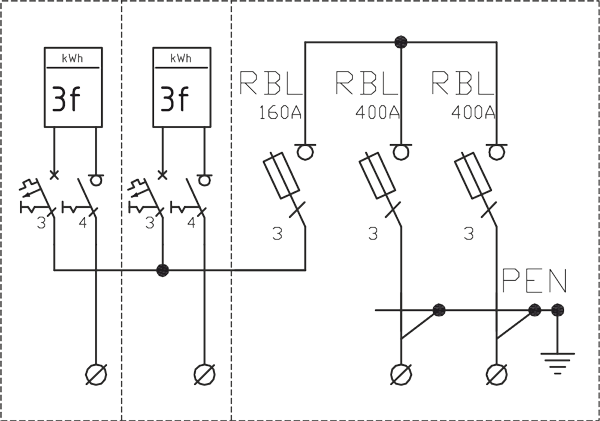

pge 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 630 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

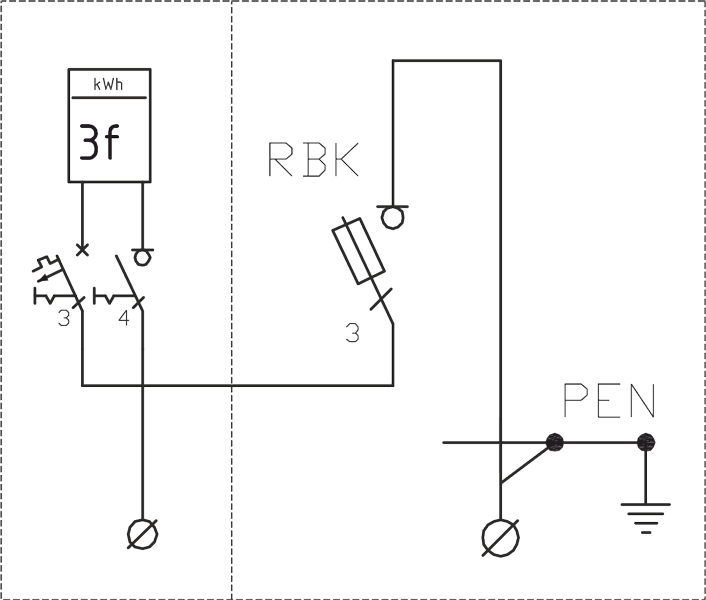

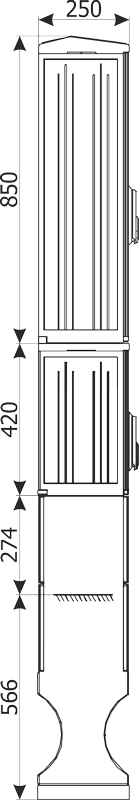

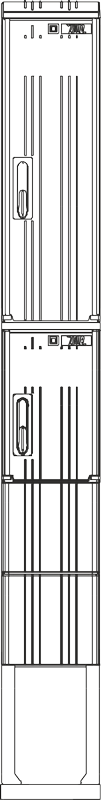

ZK1 RBK 160A/1P Katalog-Nr. PGE-40

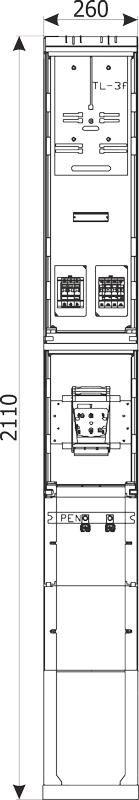

pge 05
pge 06
pge 07

pge 08
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
Beispiellösungen nach INNOGY-standards

Beispiellösungen nach INNOGY-standards

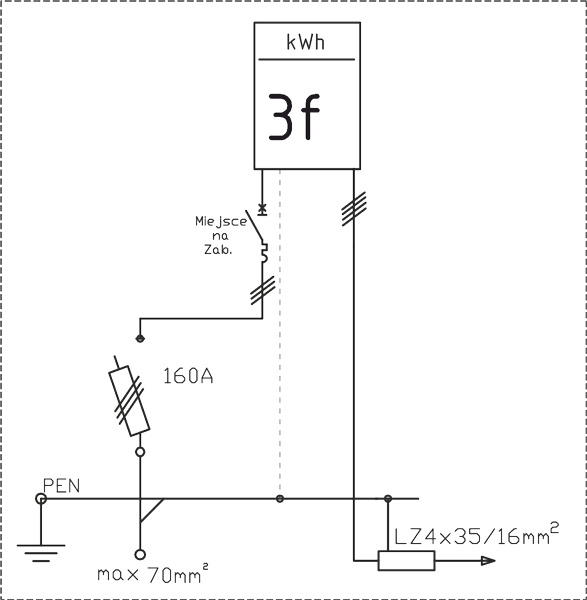

Sz-1 Katalog-Nr. R-1

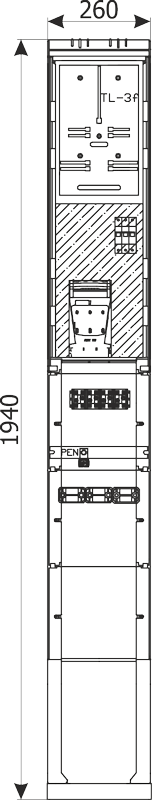

rwe 01

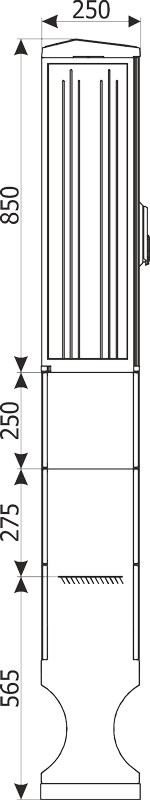

rwe 02
rwe 03

rwe 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

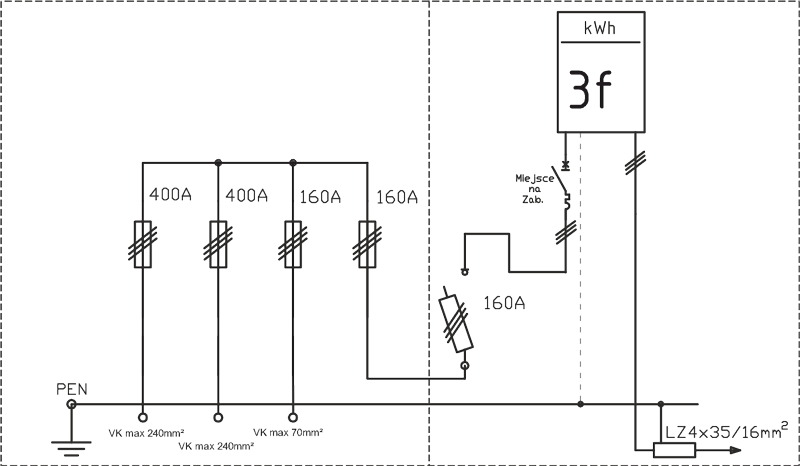

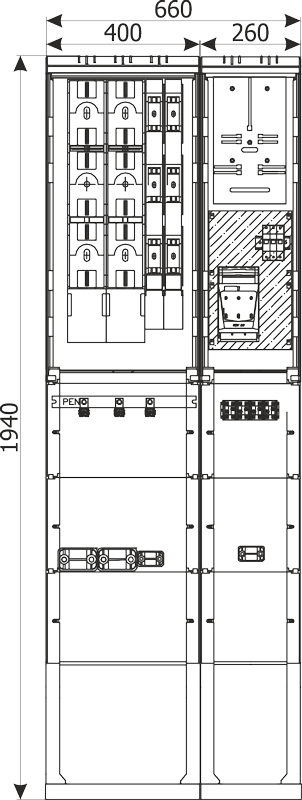

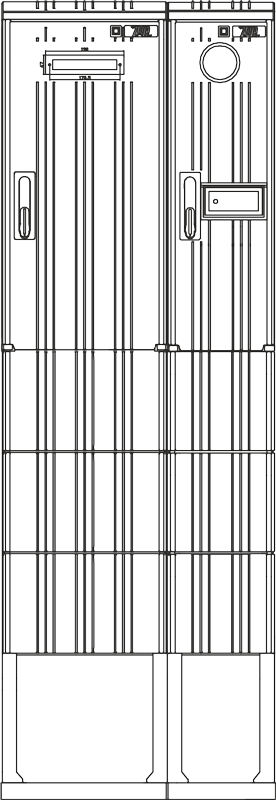

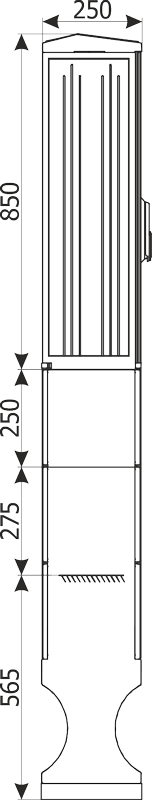

ZZ-1 Katalog-Nr. R-7
rwe 05
rwe 06
rwe 07

rwe 08
Wesentliche Bemessungsparameter
Bemessungsstrom bis 400 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

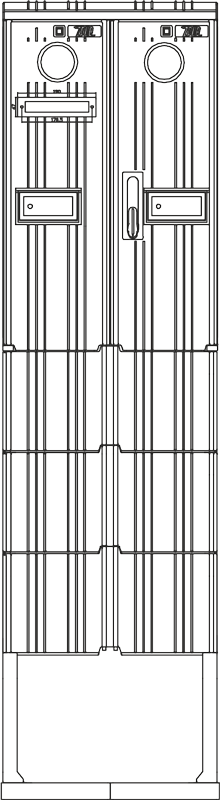

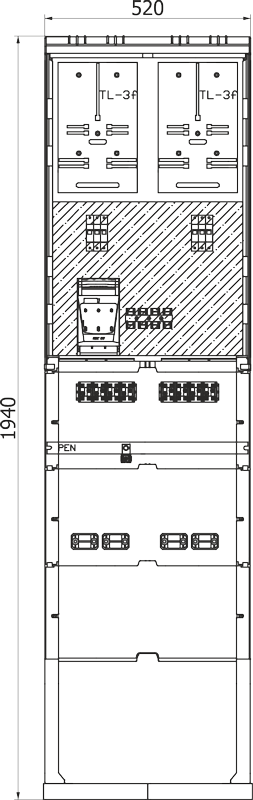

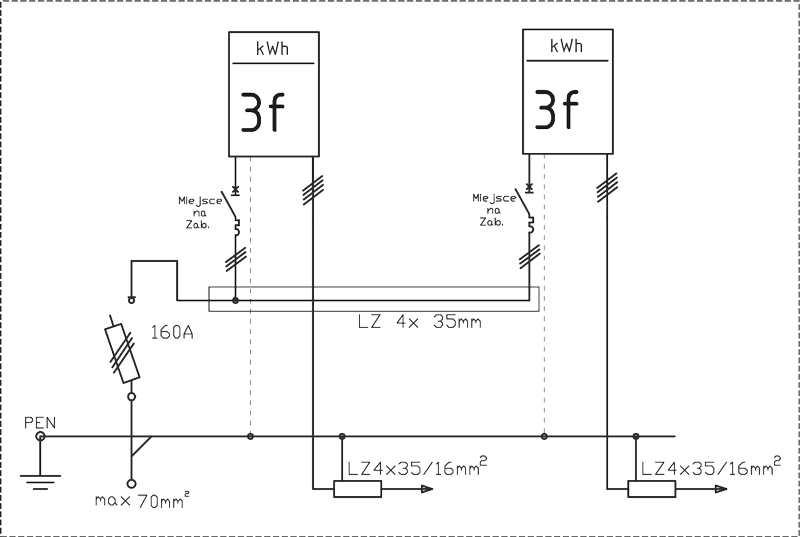

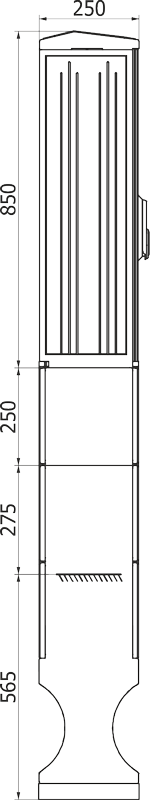

SZ-2 Katalog-Nr. R-2
zpue 05
zpue 06
zpue 07

zpue 08
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Schutzart Klasse II
Beispiellösungen nach den ZPUE S.A. - standards

Beispiellösungen nach den ZPUE S.A. - standards

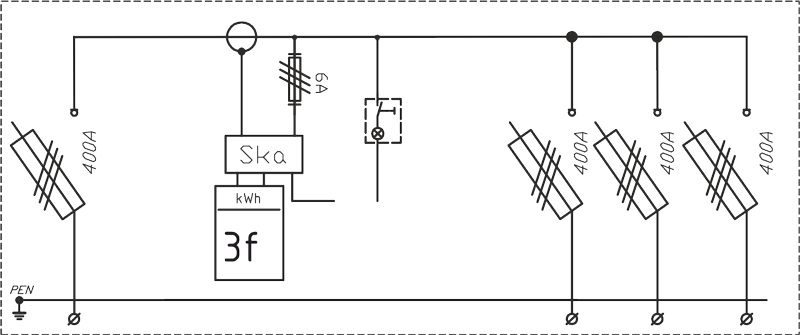

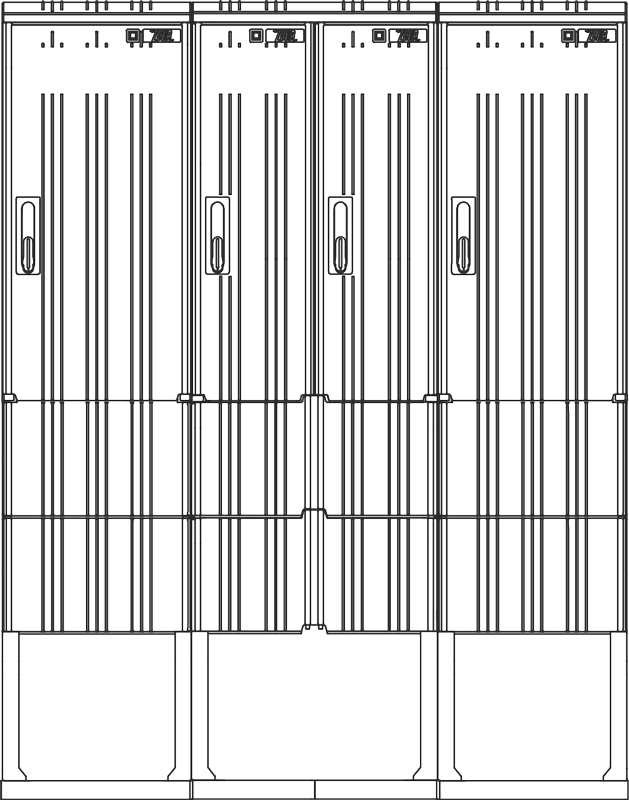

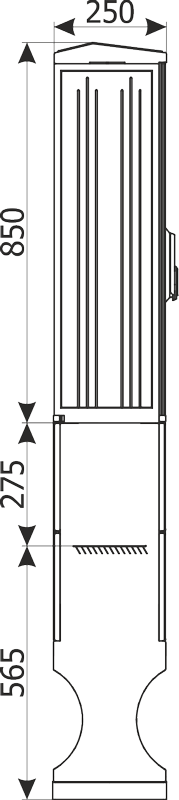

ZK1/3PP Katalog-Nr. 30/10

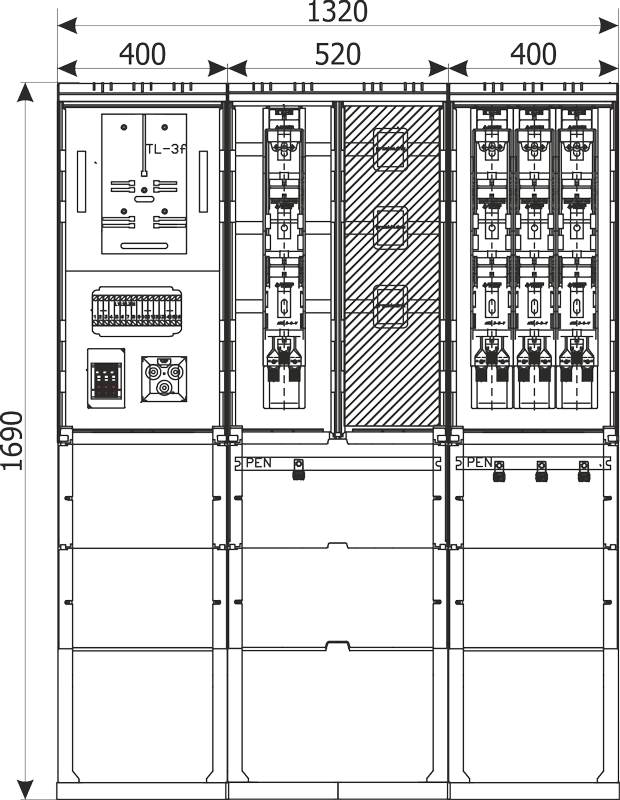

zpue 01
zpue 02
zpue 03

zpue 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 630 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

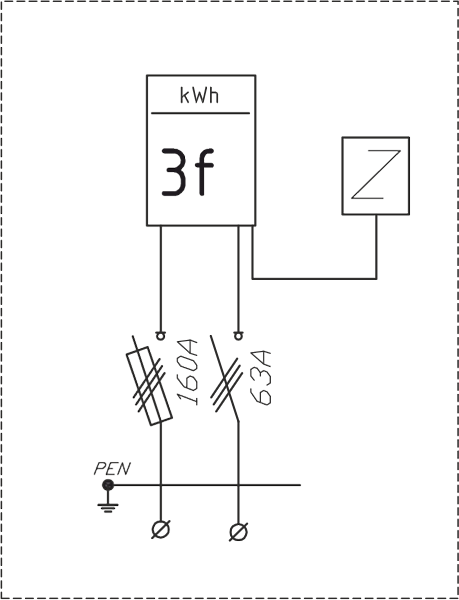

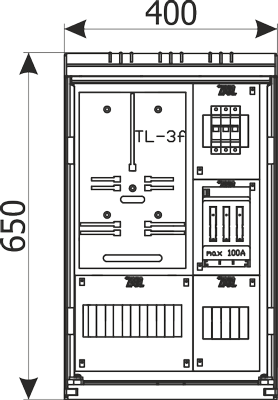

ZP-1 Katalog-Nr. 17/10

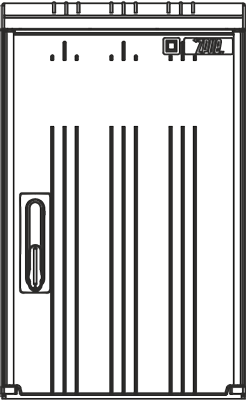

zpue 09

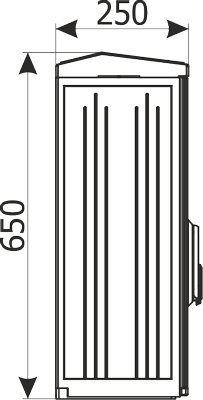

zpue 10
zpue 11

zpue 12
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

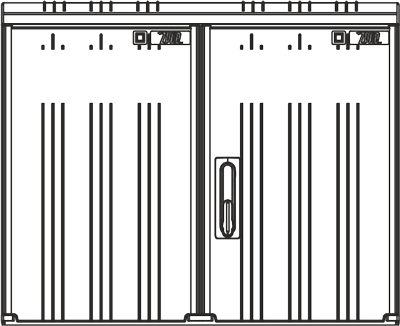

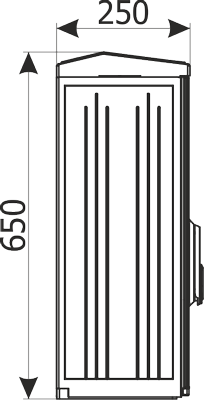

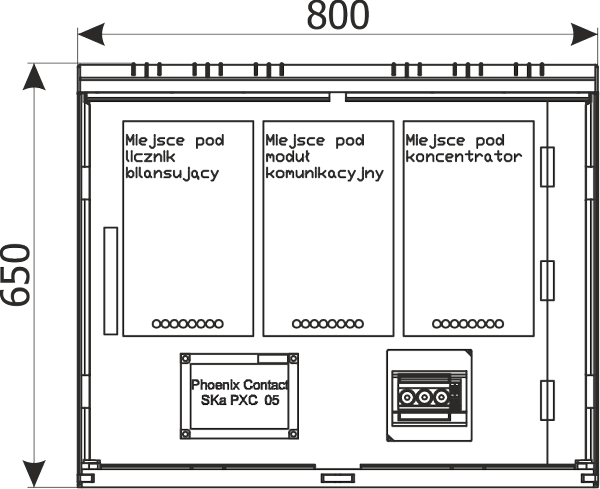

ZKPP Katalog-Nr. AMI TAURON T-84
zpue 13
zpue 14
zpue 15

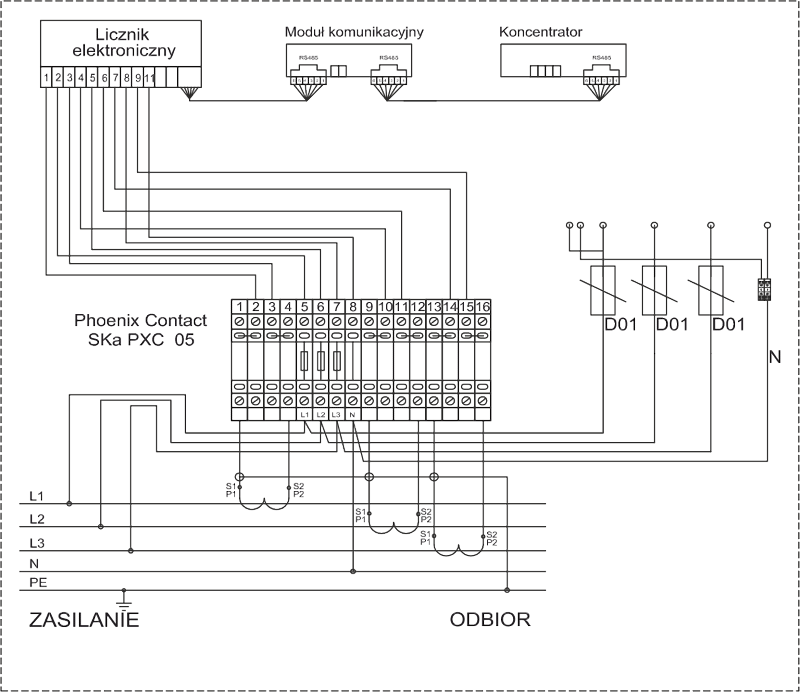

zpue 16
Wesentliche Bemessungsparameter
Bemessungsstrom bis 100 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

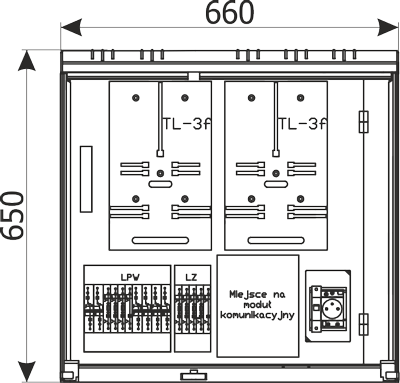

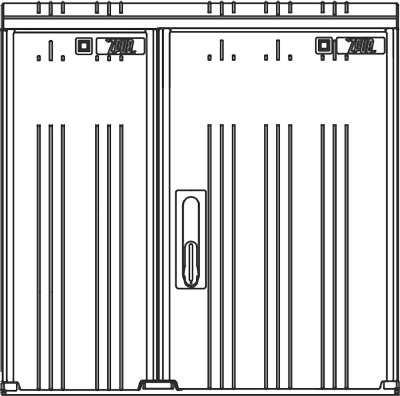

ZKPP Katalog-Nr. AMI PBE-121

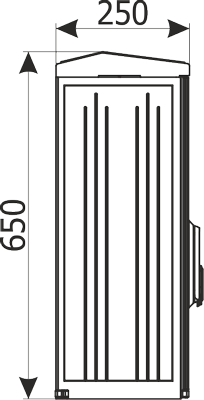

zpue 17
zpue 18
zpue 19

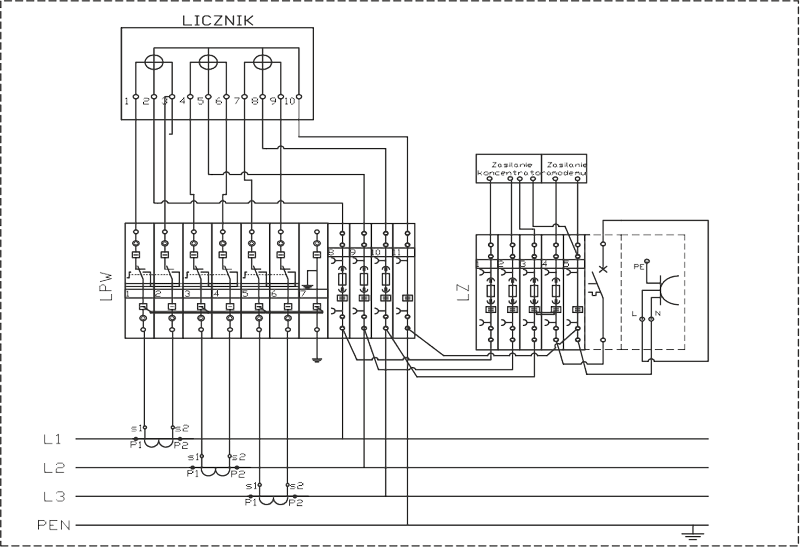

zpue 20
Wesentliche Bemessungsparameter
Bemessungsstrom bis 63 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

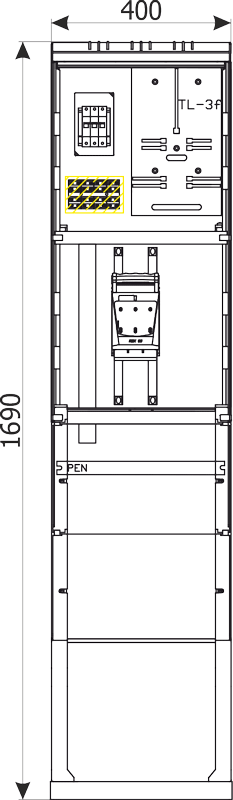

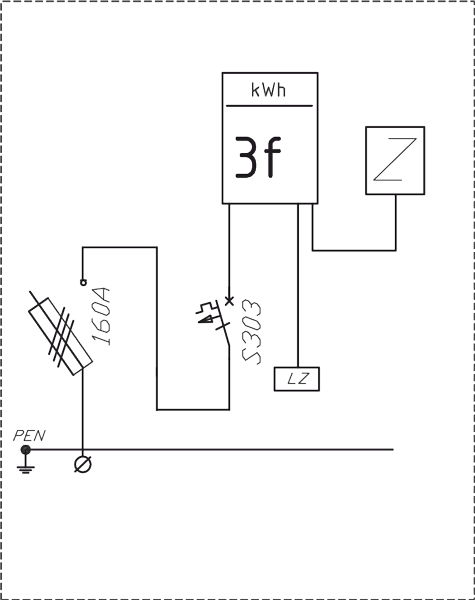

ZK1+1P Katalog-Nr. 23/10
zpue 21
zpue 22

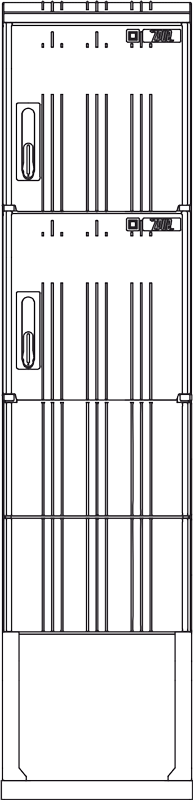

zpue 23

zpue 24
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
Schrank für Strassenbeleuchtung RSOU

Schrank für Strassenbeleuchtung RSOU

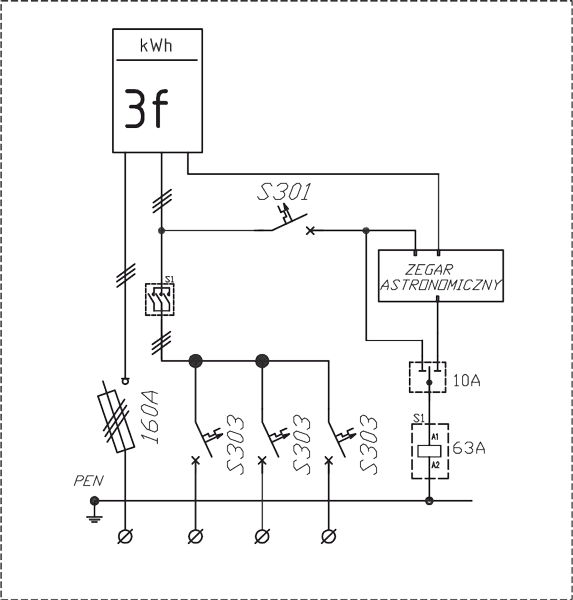

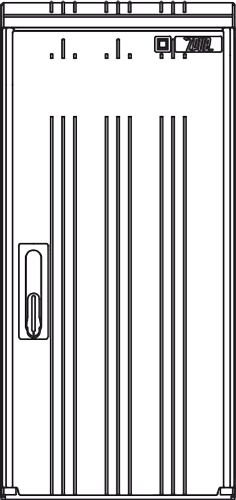

RSOU 1 Katalog-Nr. 32/10
rsou 01

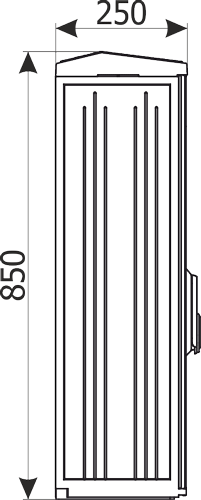

rsou 02
rsou 03

rsou 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II

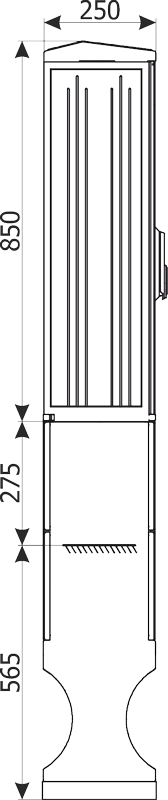

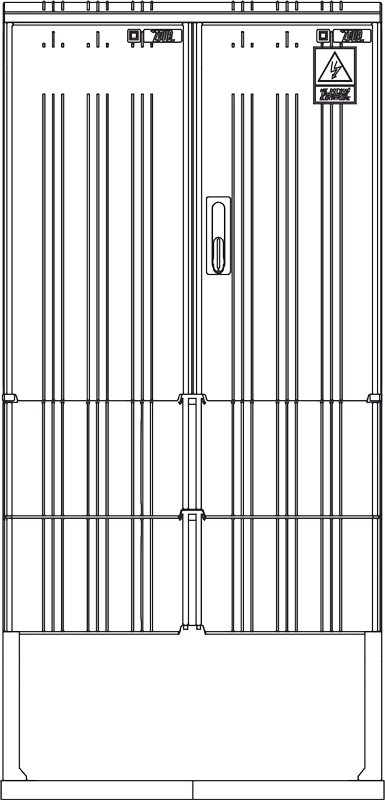

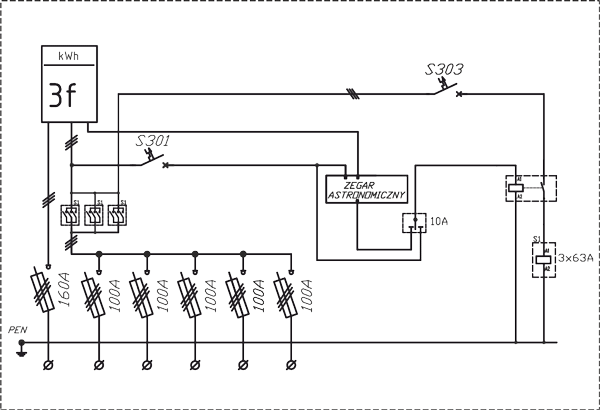

RSOU 6 Katalog-Nr. 36/10
rsou 09
rsou 10
rsou 11

rsou 12
Wesentliche Bemessungsparameter
Bemessungsstrom bis 160 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
Baustellen-schaltanlage RB

Baustellen-schaltanlage RB

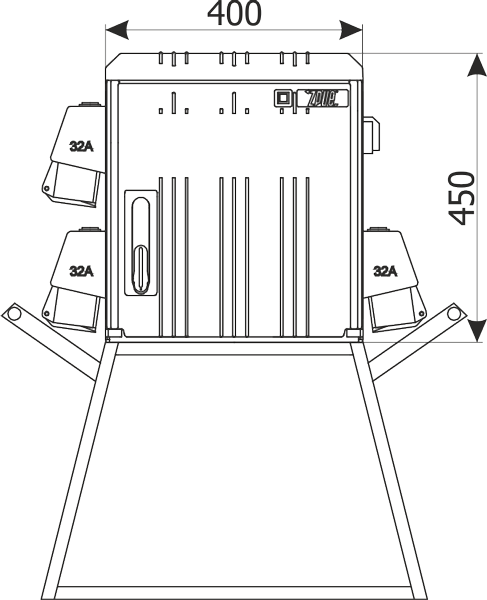

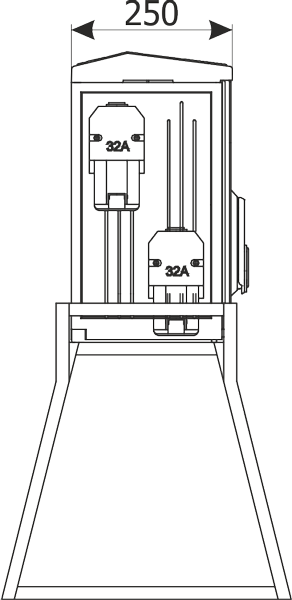

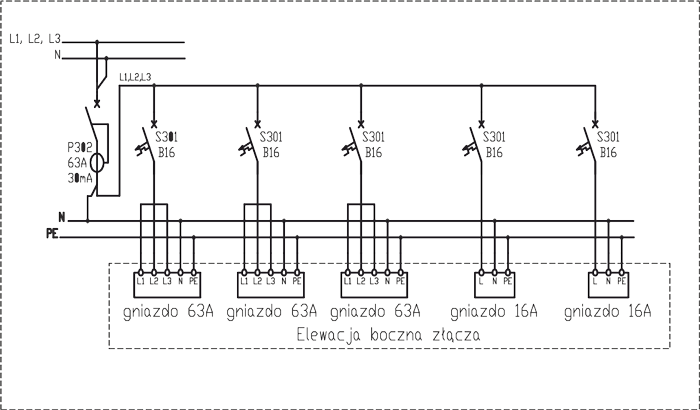

RB1 Katalog-Nr. 38/10

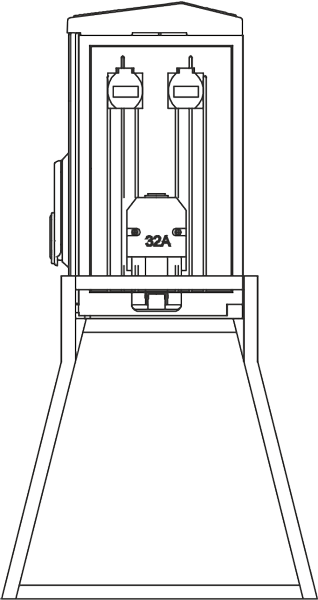

budowlane 01
budowlane 02
budowlane 03
budowlane 04

budowlane 05
Wesentliche Bemessungsparameter
Bemessungsstrom bis 63 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
AEV System

AEV System

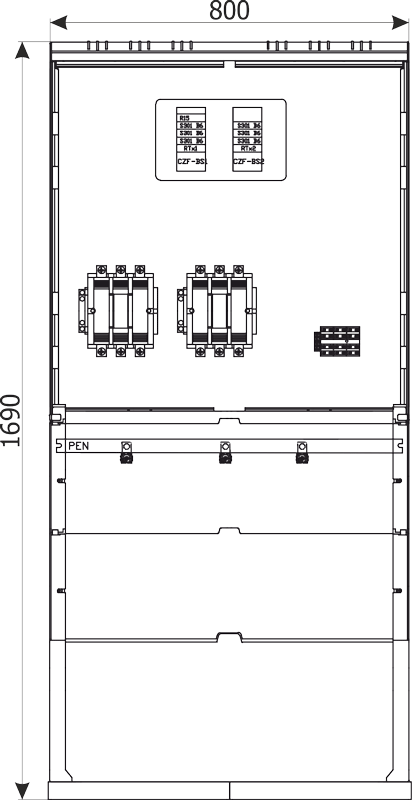

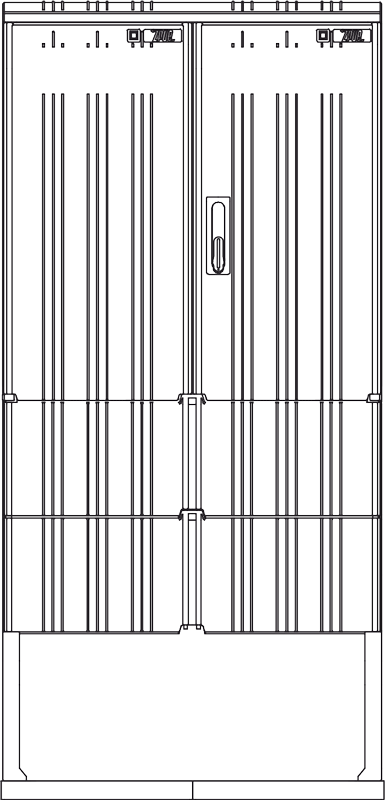

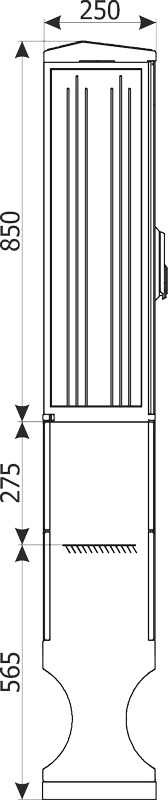

AEV 220A Katalog-Nr. 40/20
szr 01
szr 02
szr 03

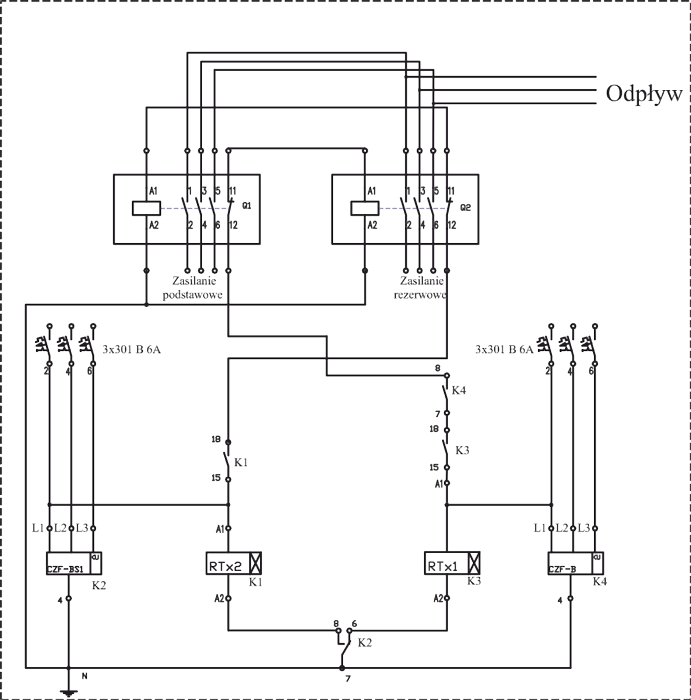

szr 04
Wesentliche Bemessungsparameter
Bemessungsstrom bis 220 A
Bemessungsspannung 230 / 400 V
Bemessungsspannung der Isolation 1000 V AC / 1500 V DC
Bemessungsfrequenz 50 Hz
Schutzart IP44
Geräteschutzklasse Klasse II
