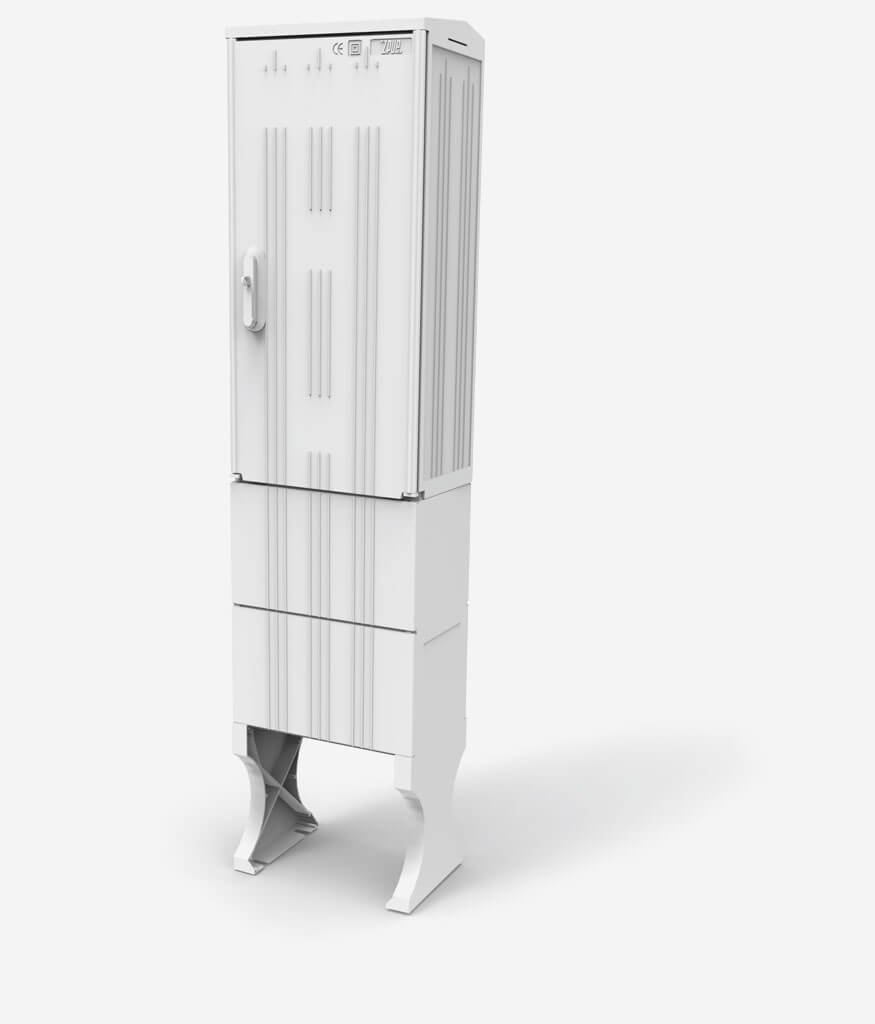

Thermosetting cubicles

ZPUE liefert hochwertige Gehäuse für Kabelschränke aus duroplastischem, glasfaserverstärktem Polyester (SMC) der Typen SKRD und SKRF her. Unter Berücksichtigung der Meinung unserer Kunden zu den bestehenden technischen Lösungen und der Änderungsvorschläge für die derzeit auf dem Markt erhältlichen Lösungen haben wir die Reihe SKR von Kabelverteilerschränken entwickelt, die an die Anforderungen von Unternehmen der Hausenergietechnik angepasst sind. Als führender Hersteller arbeitet unser Unternehmen an der ständigen Verbesserung seiner Produktionstechnologie, und die Qualität unserer Produkte immer weiter zu verbessern. Die von uns angebotenen Produkte sind zertifiziert.

Produktionstechnik

Ein sehr wichtiges Element, durch das die hohe Verarbeitungsqualität und die lange Lebensdauer der Schränke gewährleistet werden, ist das Material. Dabei profitiert ZPUE S.A. von den langjährigen Kontakten zu den renommiertesten Herstellern industrieller chemischer Materialien in Europa sowie vom Wissen und der Erfahrung von Menschen, die seit Jahren mit der SMC-Verarbeitungstechnologie arbeiten. Das für die Herstellung unserer Schränke verwendete Material besteht aus einer Reihe von Komponenten, die gewährleisten, dass die Anforderungen an die mechanische und thermische Festigkeit erfüllt und die schädlichen Auswirkungen der UV-Strahlung auf das verwendete Material begrenzt werden, wodurch eine lange Lebensdauer und Ästhetik unserer Schränke garantiert wird.

Einsatzbereich

Dank ihrer Vielseitigkeit werden Duroplastgehäuse universell in Energie-, Industrie- und Telekommunikationsanwendungen eingesetzt. Sie sind aus selbstverlöschendem und schwer entflammbarem Verbundmaterial hergestellt (Polyester + Glasfaser - SMC) und zeichnen sich durch hohe Witterungsbeständigkeit (UV) aus. Der modulare Aufbau ermöglicht die Kombination des Gehäuses mit einem Fundament, einem Aufsatz oder einer Kabeltasche sowie die Kombination der Gehäuse in vertikaler oder horizontaler Richtung. Die verschiedenen Größen ermöglichen die Auswahl des Gehäuses entsprechend den Kundenanforderungen oder der verwendeten Ausrüstung. Das speziell entwickelte innere Aufbau des Gehäuses und die Integration zusätzlicher Elemente sorgen für eine schnelle und bequeme Montage von Geräten und Apparaten im Inneren des Gehäuses. Die Gehäuse werden in der Standardfarbe RAL 7035 hergestellt. Auf Kundenwunsch können sie mit einem speziellen Lack für Kunststoffe in jeder RAL-Farbe überzogen werden.

Eigenschaften und Vorteile der SKR-Gehäuse

Hergestellt aus hochwertigem, selbstverlöschendem SMC-Material. Hohe Haltbarkeit und Ästhetik für viele Jahre. Beständig gegen UVStrahlung und wechselnde Wetterbedingungen. Sehr hohe mechanische Festigkeit. Belüftung zum Abtransport überschüssiger Feuchtigkeit. Der modulare Aufbau ermöglicht den Austausch defekter Teile. Modularer Aufbau - vertikale und horizontale Aufteilung des Gehäuses möglich. Möglichkeit der Konfiguration eines beliebigen oder der Erweiterung eines bestehenden Anschlusses. Kann mit Lastschaltleisten ausgestattet werden (die 320 mm Version ermöglicht die Verriegelung in Parkposition). Drei-Punkt-Türverriegelung aus Kunststoff oder Metall. Türen und Fundamentabdeckungen können einfach und schnell ohne Werkzeug entfernt werden, so dass die Monteure sich frei bewegen können. Die äußere Oberfläche des Gehäuses ist gerippt, wodurch die Ästhetik verbessert und das Bekleben des Gehäuses mit erschwert wird.

Wesentliche technische daten

Wesentliche technische daten
Isolierungsklasse / Schutzart II
Schutzart IP44 / IP54
Schutzklasse vor Stößen IK 10
Brennbarkeitsklasse V0
UV-Beständigkeit Ja
Temperaturbeständigkeit 960oC
Farbe RAL 7035
Betriebsbedingungen -25oC ÷ + 55oC
Bemessungsspannung 230V / 400V / 500V
Bemessungsspannung der Isolation 500V / 690V
Kriechstromfestigkeit CTI 600
Bemessungsstrom bis 630A
Maßtoleranzen ± 3mm

Einhaltung der Normen

Die Isoliergehäuse vom Typ SKRD und SKRF einschließlich der Ausrüstung entsprechen den Bestimmungen der Richtlinien des Europäischen Parlaments:

Zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten und der Richtlinie 2014/35/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt entsprechen.

Die in diesem Katalog vorgestellten Produkte wurden von IEL in Warschau und BBJ-SEP in Lublin getestet und erfüllen die in den folgenden Normen enthaltenen Sicherheitsanforderungen:

  • EN 62208:2011 - Leergehäuse für Niederspannungs-Schaltgerätekombinationen. Allgemeine Grundsätze
  • EN 60529:2003, EN 60529:2003/A2:2014-07 - Schutzarten durch Gehäuse (IP-Code),
  • PN-EN 62262:2003 - Schutzarten durch Gehäuse für elektrische Betriebsmittel (Ausrüstung) gegen äußere mechanische Beanspruchungen (IK-Code),
  • EN 60695-2-11:2015-02 - Prüfungen zur Beurteilung der Brandgefahr -Teil 2-11: Prüfverfahren mit dem Glühdraht - Prüfung mit dem Glühdraht zur Entflammbarkeit von Enderzeugnissen (GWEPT),
  • EN 60695-11-10:2014-02 - Prüfungen zur Beurteilung der Brandgefahr -Teil 11-10: Prüfflammen - Prüfverfahren mit einer 50-W-Prüfflamme horizontal und vertikal,
  • EN 60112:2003, EN 60112:2003/A1:2010 - Verfahren zur Bestimmung der Prüfzahl und der Vergleichszahl der Kriechwegbildung von festen, isolierenden Werkstoffen,
  • EN ISO 4892-2:2013-06 - Kunststoffe - Künstliches Bestrahlen oder Bewittern in Geräten - Teil 2: Xenonbogenlampen.

Auf der Grundlage der erhaltenen Zertifikate und Bescheinigungen wurden unsere Produkte mit dem B- und CE-Zeichen versehen, welche die hohe Qualität unserer Produkte bescheinigen und die Sicherheit in der Anwendung, die Wiederholbarkeit der Parameter und die Kundenzufriedenheit gewährleisten.

SKRD Gehäuseserie

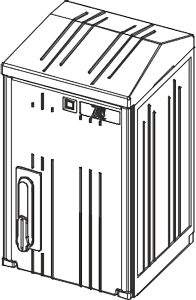

SKRD 260/400/1
skrd 01

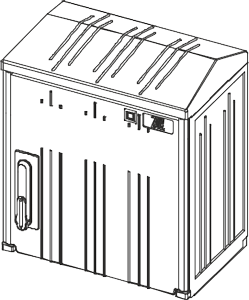

SKRD 400/400/1
skrd 02

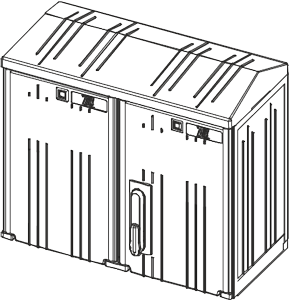

SKRD 520/400/1
skrd 03

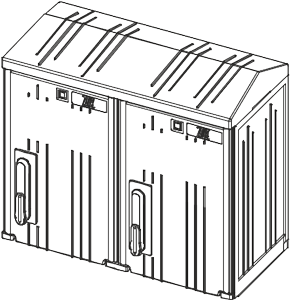

SKRD 520/400/2
skrd 04

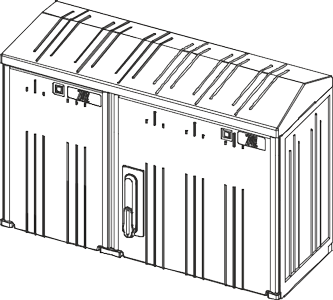

SKRD 660/400/1
skrd 05

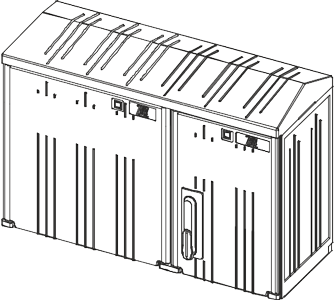

SKRD 660/400/1
skrd 06

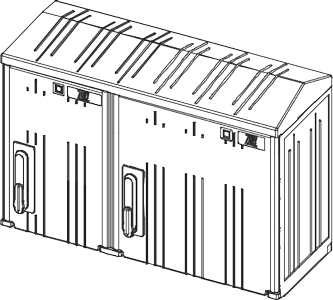

SKRD 660/400/2
skrd 07
SKRD 660/400/2

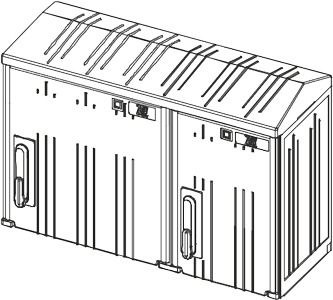

skrd 08

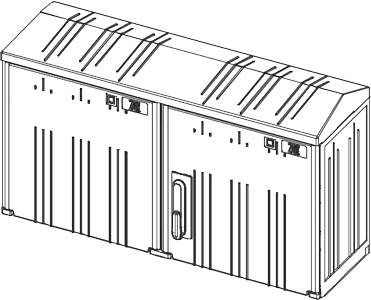

SKRD 800/400/1
skrd 09

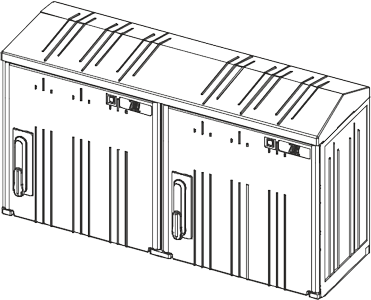

SKRD 800/400/2
skrd 10

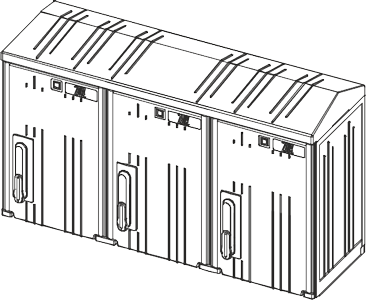

SKRD 3x26/40
skrd 11

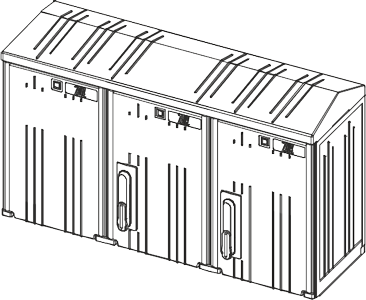

SKRD 52+26/40
skrd 12
SKRD 26+52/40

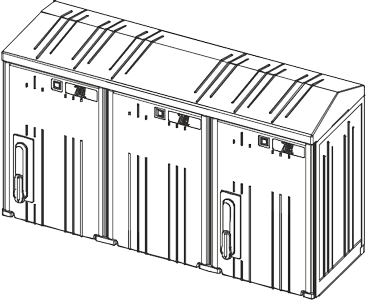

skrd 13
SKRD 400/500/1

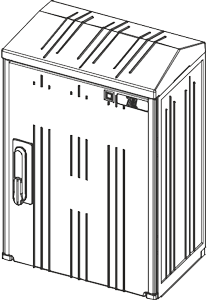

skrd 14

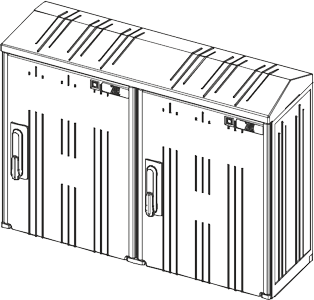

SKRD 800/500/2
skrd 15

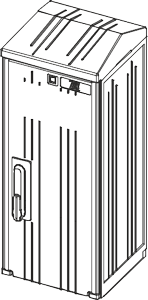

SKRD 260/600/1
skrd 16
SKRD 400/600/1

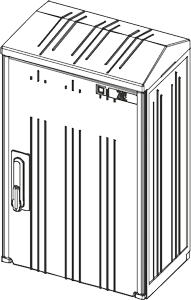

skrd 17
SKRD 520/600/1
skrd 18

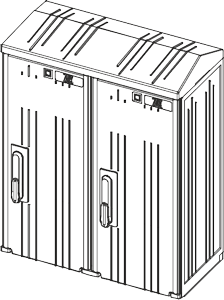

SKRD 520/600/2
skrd 19

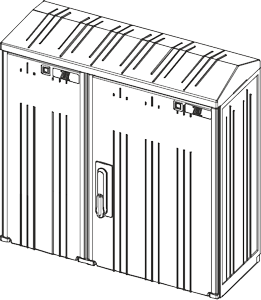

SKRD 660/600/1
skrd 20

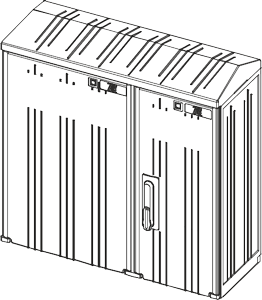

SKRD 660/600/1
skrd 21
SKRD 660/600/2

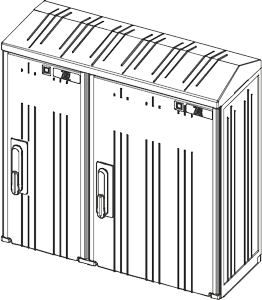

skrd 22

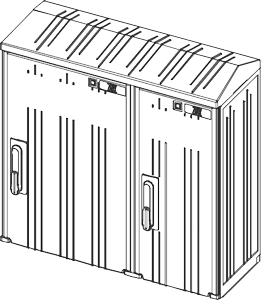

SKRD 660/600/2
skrd 23
SKRD 800/600/1

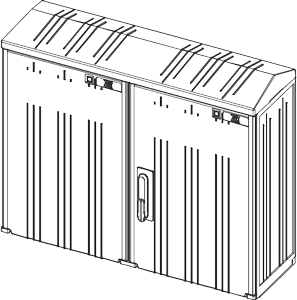

skrd 24

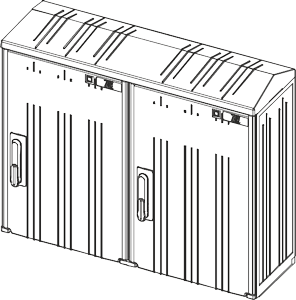

SKRD 800/600/2
skrd 25

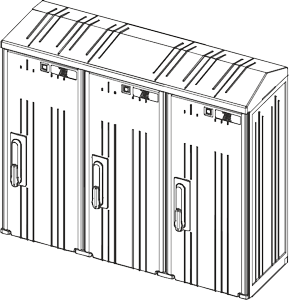

SKRD 3x26/60
skrd 26

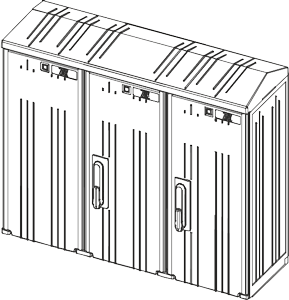

SKRD 52+26/60
skrd 27

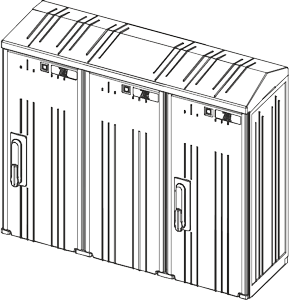

SKRD 26+52/60
skrd 28

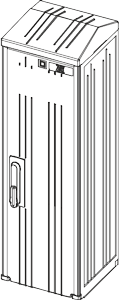

SKRD 260/800/1
skrd 29
SKRD 260/800/2

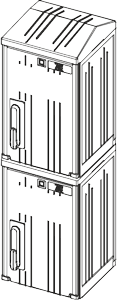

skrd 30

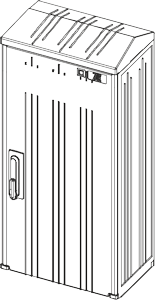

SKRD 400/800/1
skrd 31

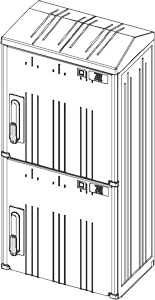

SKRD 400/800/2
skrd 32

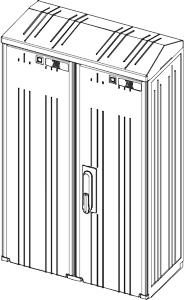

SKRD 520/800/1
skrd 33

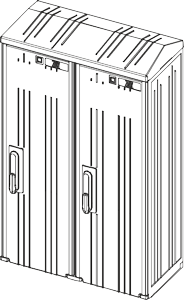

SKRD 520/800/2
skrd 34

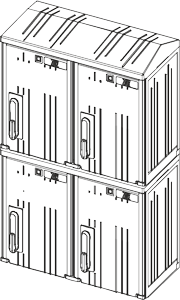

SKRD 520/800/4
skrd 35

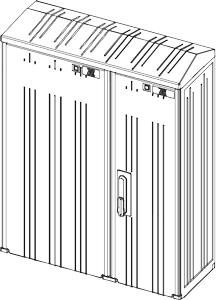

SKRD 660/800/1

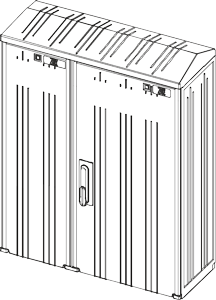

skrd 36
SKRD 660/800/1
skrd 37
SKRD 660/800/2

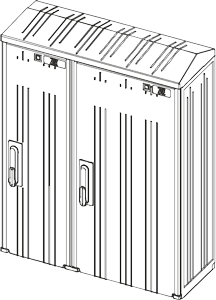

skrd 38

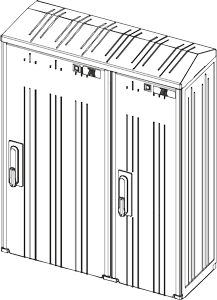

SKRD 660/800/2
skrd 39

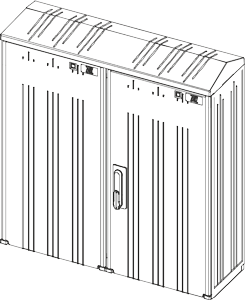

SKRD 800/800/1
skrd 40
SKRD 800/800/2

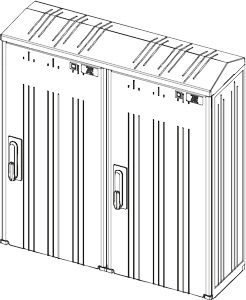

skrd 41

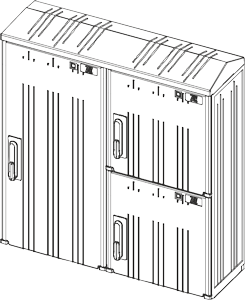

SKRD 800/800/3
skrd 42

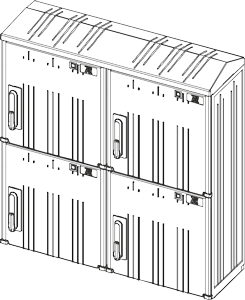

SKRD 800/800/4
skrd 43

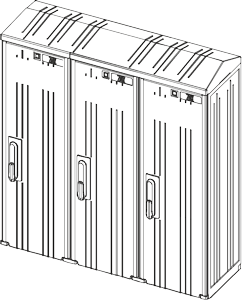

SKRD 3x26/80
skrd 44

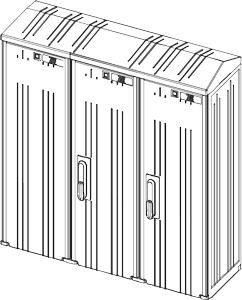

SKRD 52+26/80
skrd 45

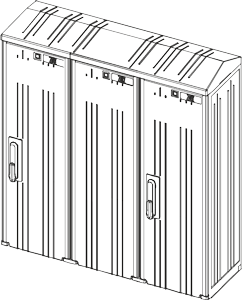

SKRD 26+52/80
skrd 46

SKRF Gehäuseserie

SKRF 260/400/1
skrf 01
SKRF 400/400/1

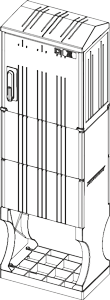

skrf 02
SKRF 520/400/1

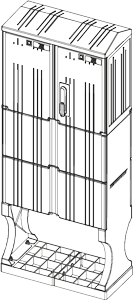

skrf 03

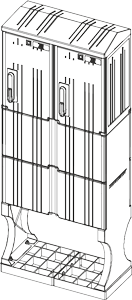

SKRF 520/400/2
skrf 04
SKRF 600/400/1

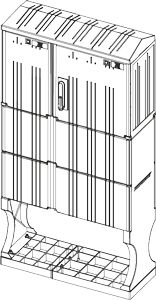

skrf 05

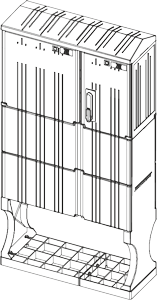

SKRF 600/400/1
skrf 06

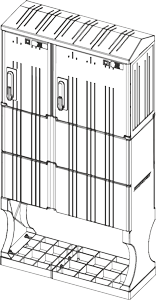

SKRF 600/400/2
skrf 07

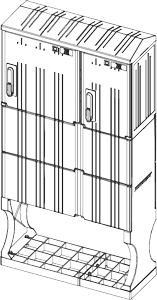

SKRF 600/400/2
skrf 08
SKRF 800/400/2

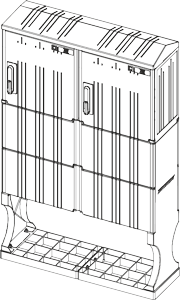

skrf 09

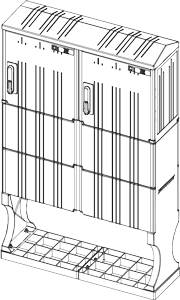

SKRF 800/400/2
skrf 10

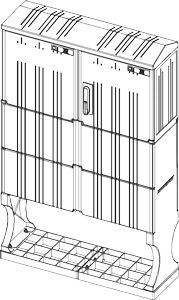

SKRF 800/400/1
skrf 11
SKRF 3x26/40

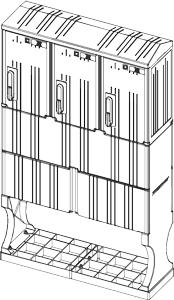

skrf 12
SKRF 52+26/40
skrf 13

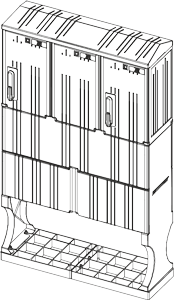

SKRF 26+52/40
skrf 14
SKRF 400/500/1

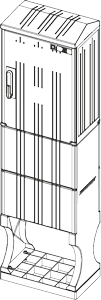

skrf 15

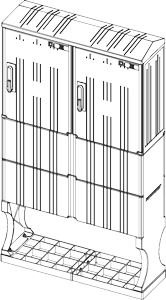

SKRF 800/500/2
skrf 16
SKRF 260/600/1
skrf 17
SKRF 400/600/1
skrf 18

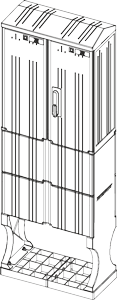

SKRF 520/600/1
skrf 19

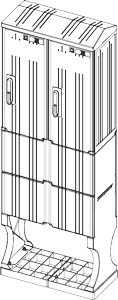

SKRF 520/600/2
skrf 20
SKRF 660/600/1

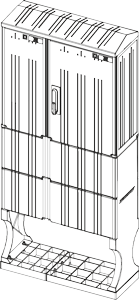

skrf 21
SKRF 660/600/1
skrf 22

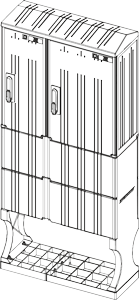

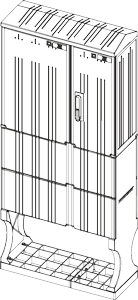

SKRF 660/600/2
skrf 23

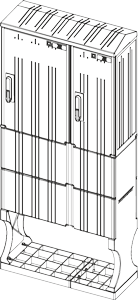

SKRF 660/600/2
skrf 24
SKRF 800/600/1

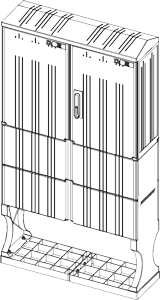

skrf 25

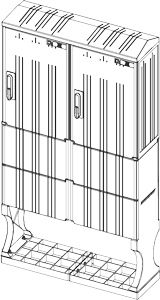

SKRF 800/600/2
skrf 26

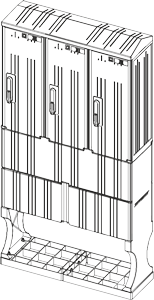

SKRF 3x26/60
skrf 27

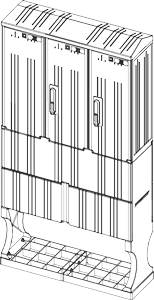

SKRF 52+26/60
skrf 28

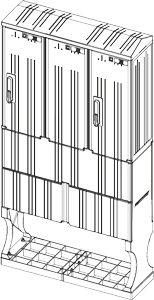

SKRF 26+52/60
skrf 29
SKRF 260/800/1
skrf 30
SKRF 260/800/2
skrf 31
SKRF 400/800/1
skrf 32
SKRF 400/800/2
skrf 33
SKRF 520/800/1
skrf 34

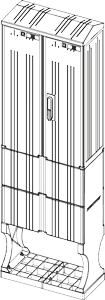

SKRF 520/800/2

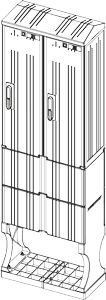

skrf 35
SKRF 520/800/4
skrf 36

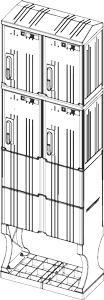

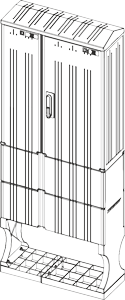

SKRF 660/800/1
skrf 37

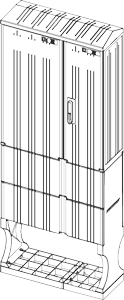

SKRF 660/800/1
skrf 38

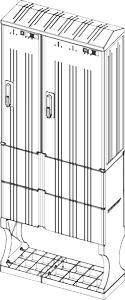

SKRF 660/800/2
skrf 39
SKRF 660/800/2
skrf 40

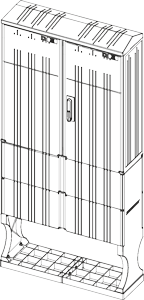

SKRF 800/800/1
skrf 41

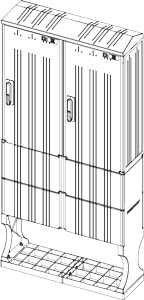

SKRF 800/800/2
skrf 42

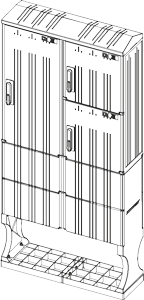

SKRF 800/800/3
skrf 43

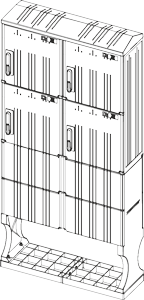

SKRF 800/800/4
skrf 44

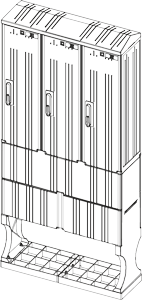

SKRF 3x26/80
skrf 45

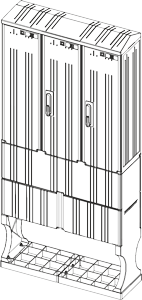

SKRF 52+26/80
skrf 46

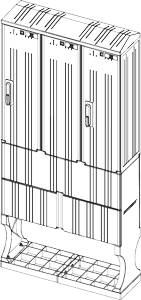

SKRF 26+52/80
skrf 47

SKRF Gehäuseserie mit Fundament - tiefe 320 mm

SKRF 260/800/1-320
skrf fundament 01
SKRF 400/800/1-320
skrf fundament 02

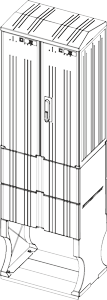

SKRF 520/800/1-320
skrf fundament 03
SKRF 520/800/2-320

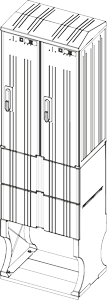

skrf fundament 04
SKRF 660/800/1-320

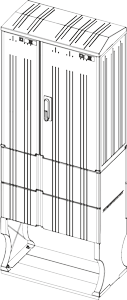

skrf fundament 05

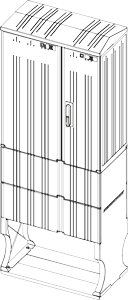

SKRF 660/800/1-320
skrf fundament 06

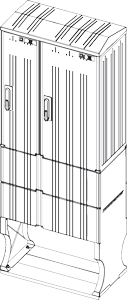

SKRF 260/800/2-320
skrf fundament 07

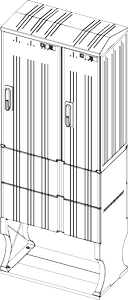

SKRF 660/800/2-320
skrf fundament 08
SKRF 800/800/1-320

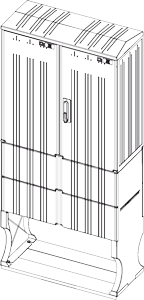

skrf fundament 09

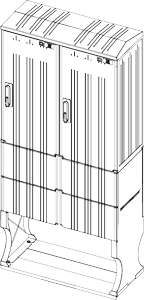

SKRF 800/800/2-320
skrf fundament 10

SKRF Gehäuseserie – DIN

Basisserie von DIN-Gehäusen nach DIN 43629-1, DIN 43629-2, DIN 43629-3.

Die Gehäuse der SKRF-DIN-Serie werden für typische Kabelschränke, Kabel- und Messsteckverbinder und in vielen verschiedenen Anwendungen eingesetzt, beispielsweise für den Einbau von Steuerungs- und Automatisierungskomponenten und -geräten. Sie werden für Outdoor-Lösungen verwendet. Sie zeichnen sich durch eine hohe mechanische Festigkeit sowie Beständigkeit gegenüber Witterungseinflüssen und UV-Strahlung aus. SKRF-DIN-Gehäuse werden im Niederspannungs-Stromverteilungsmarkt (LV) in Wechselstromsystemen sowie in der Telekommunikations- und Eisenbahnindustrie eingesetzt.

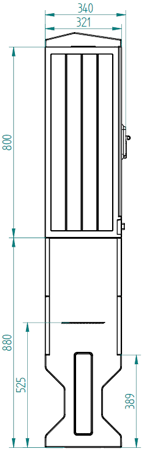

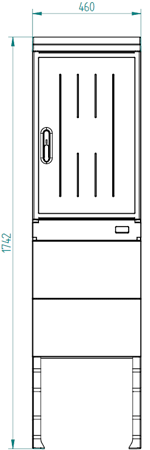

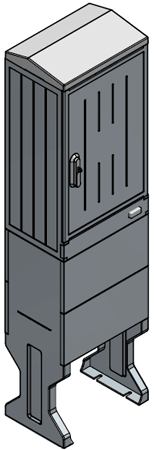

SKRF - DIN00
skrf din 00
skrf din 00
skrf din 00

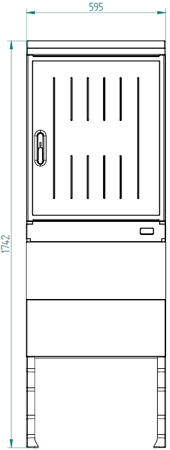

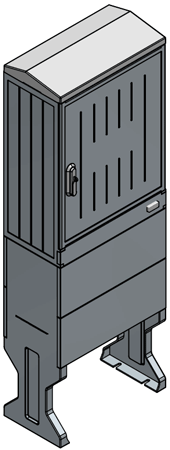

SKRF - DIN0

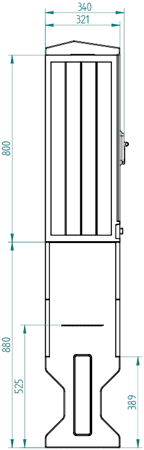

skrf din 0
skrf din 0
skrf din 0

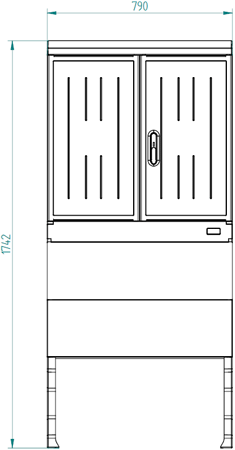

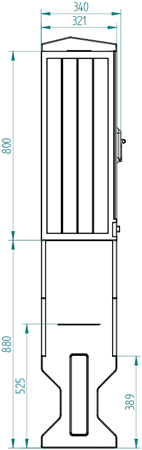

SKRF - DIN1

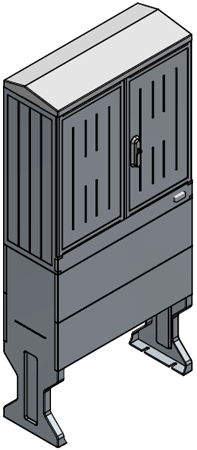

skrf din 1
skrf din 1
skrf din 1

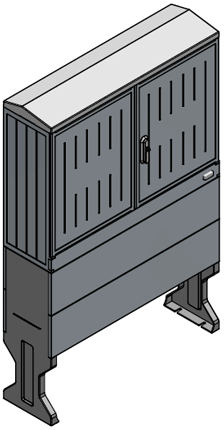

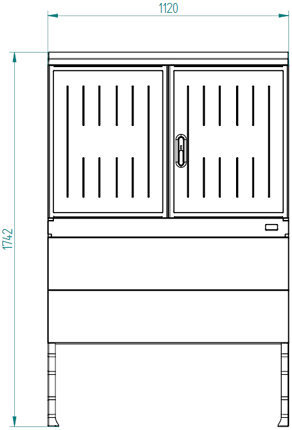

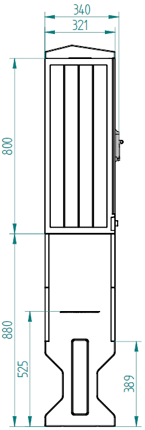

SKRF - DIN2
skrf din 2
skrf din 2
skrf din 2

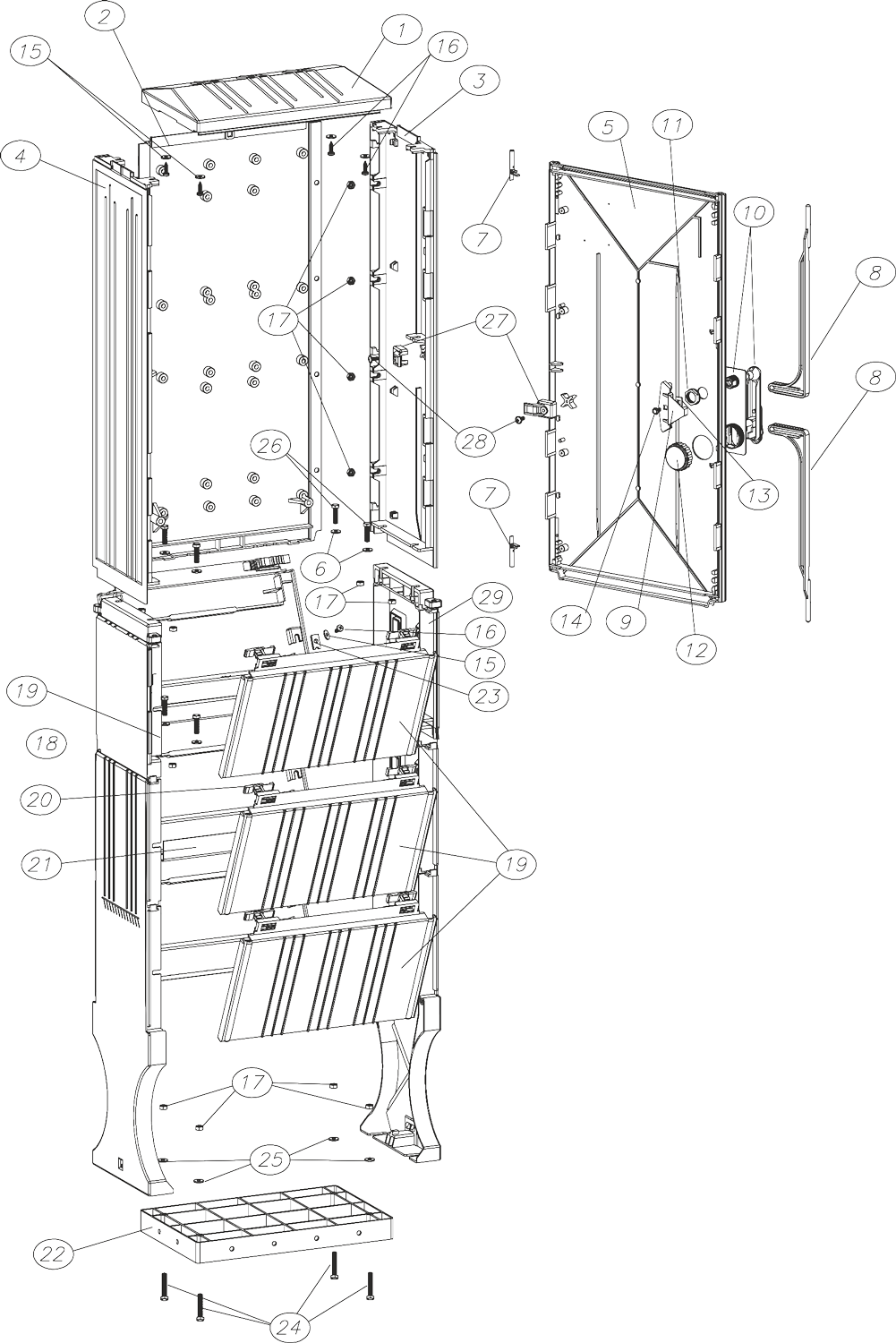

SKRF Montageanleitung für Kabelverteilerschränke - SKR-400/800-1 + NDC

budowa obudowy 01

Montage des Gehäuses

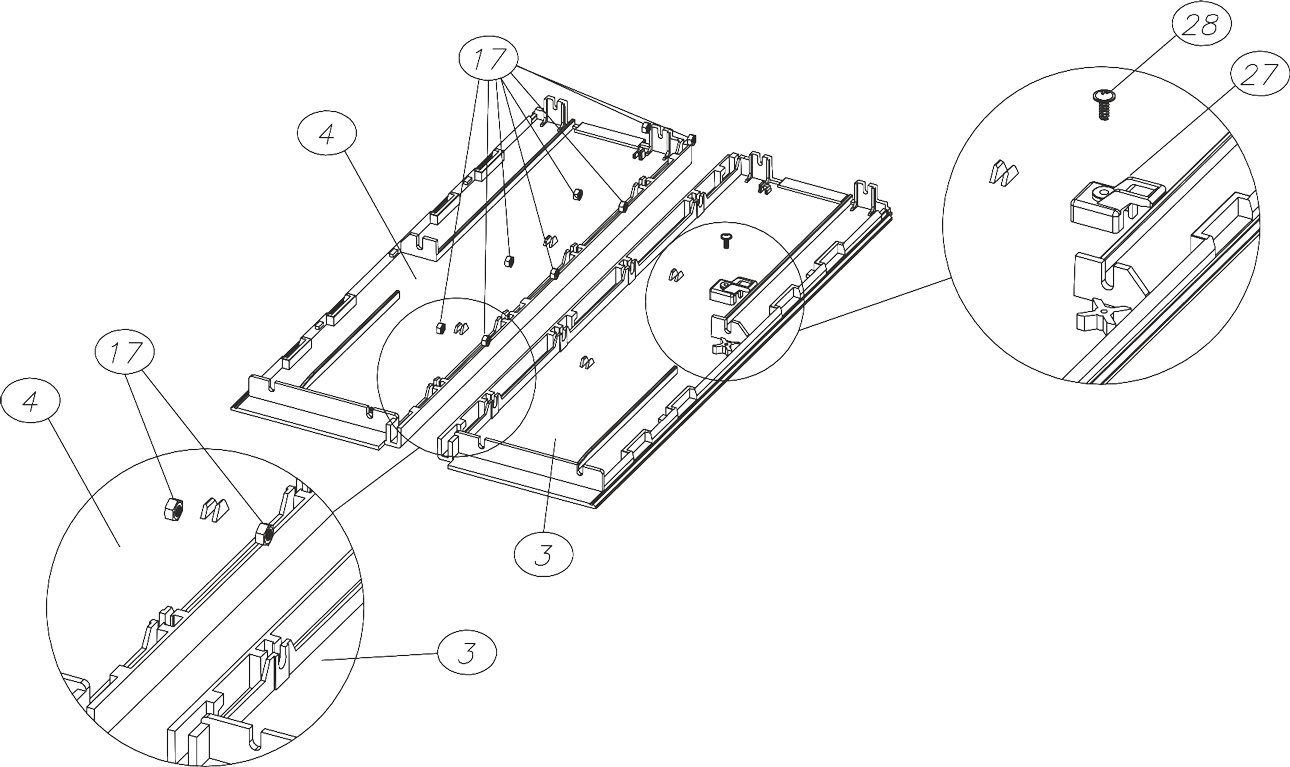

budowa obudowy 02
Die linke und rechte Seitenwand auf den Montagesockel legen. Die M8-Muttern in die Montageöffnungen einsetzen. Die Elemente der Verriegelung anschrauben.

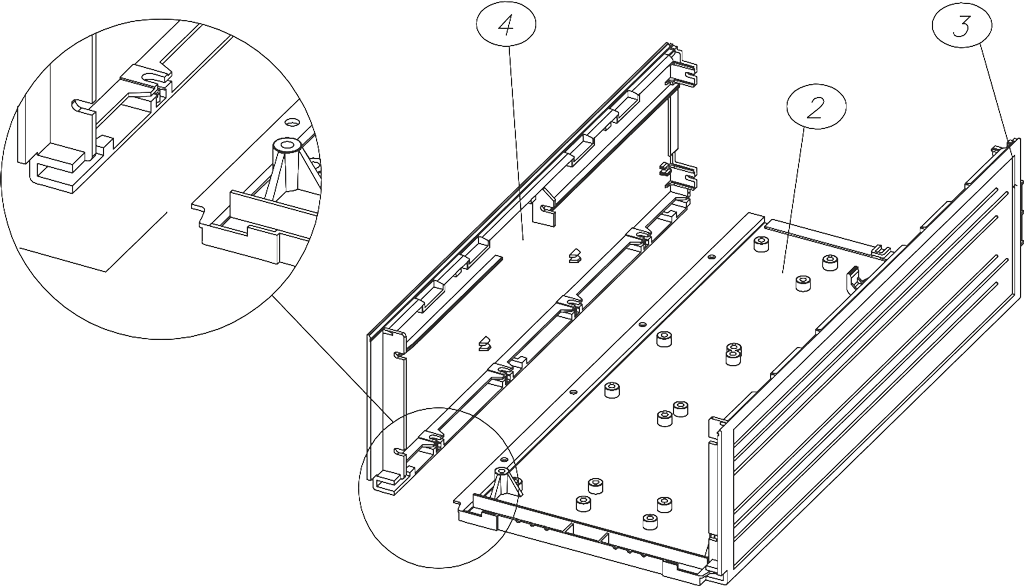

budowa obudowy 03
Die Rückwand auf den Montagesockel legen. Die rechte und linke Seitenwand rechtwinklig zur Rückwand anbringen. Andrücken und nach oben schieben.

budowa obudowy 04

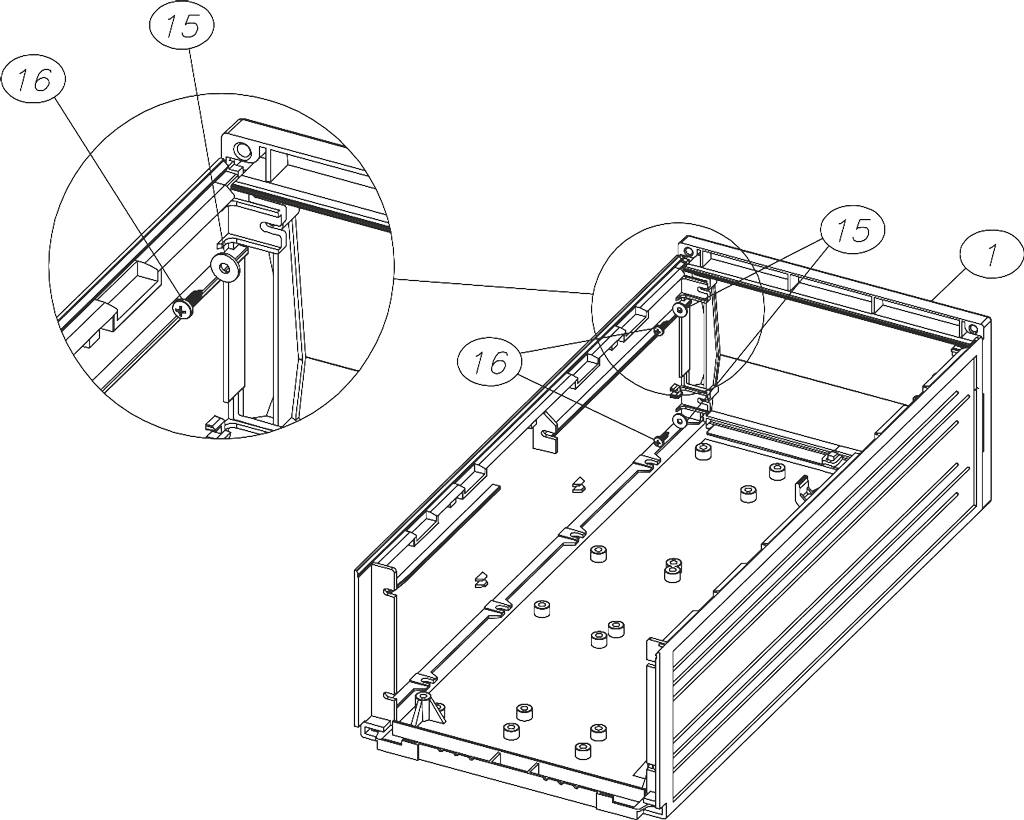

Das Dach aufsetzen und mit 4 Schrauben 60x20 durch die Aussparungen in den Seitenwänden befestigen.

Montage der Türen

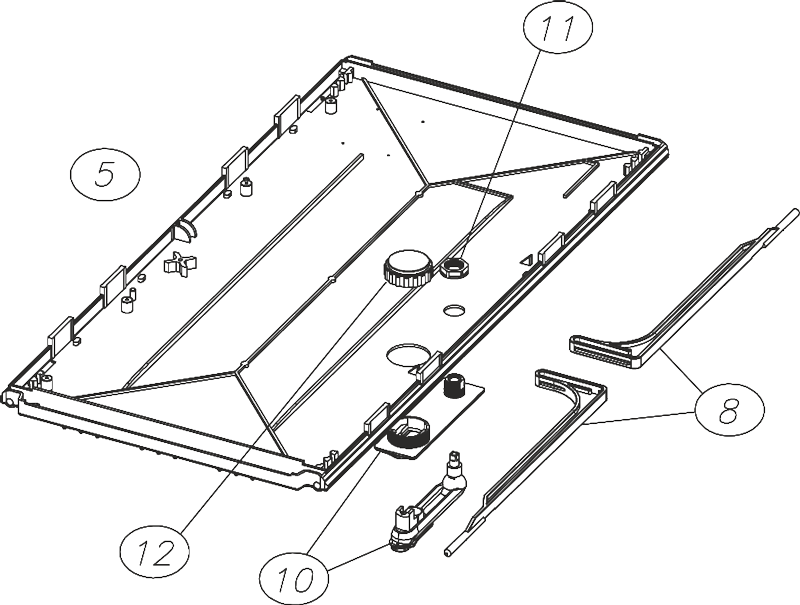

budowa obudowy 05
Die Tür mit der Innenseite nach oben auf den Montagesockel legen. Das Gehäuse des Schlosses mit dem Griff von unten in die dafür vorgesehenen Löcher in der Tür einsetzen. Die große Mutter des Schlosses festschrauben und am Drehpunkt des Griffs die kleine Sechskantmutter festziehen. Die obere und untere Zugstange i die Öffnungen in den Türen einsetzen.

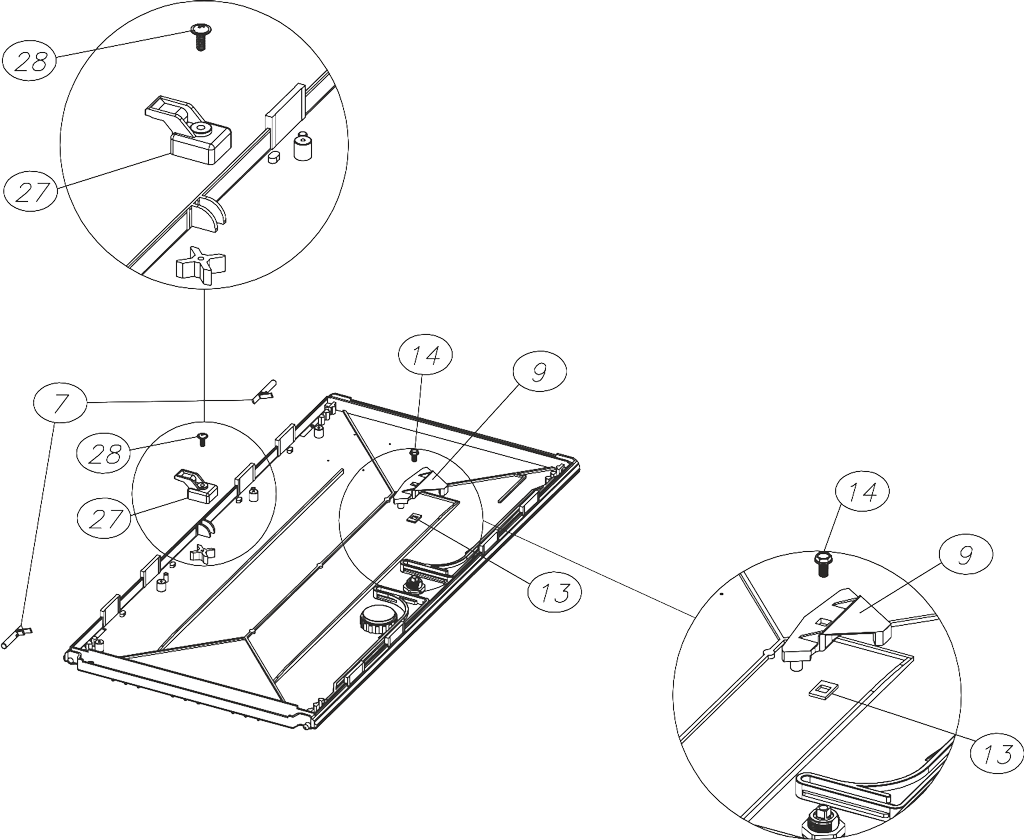

budowa obudowy 06
Aus dem Drehelement des Griffs die M6-Schraube herausdrehen. Die rechteckige Metallscheibe in die ZOZ einsetzen. ZOZ am Drehelement des Schlosses befestigen und die Aussparung an die Schieber in den Schlossgliedern anbringen und die M6-Schraube festziehen. Das Element zur Verriegelung festschrauben. Die Scharniere in die Öffnungen der Tür einsetzen.

Montage des Sockels

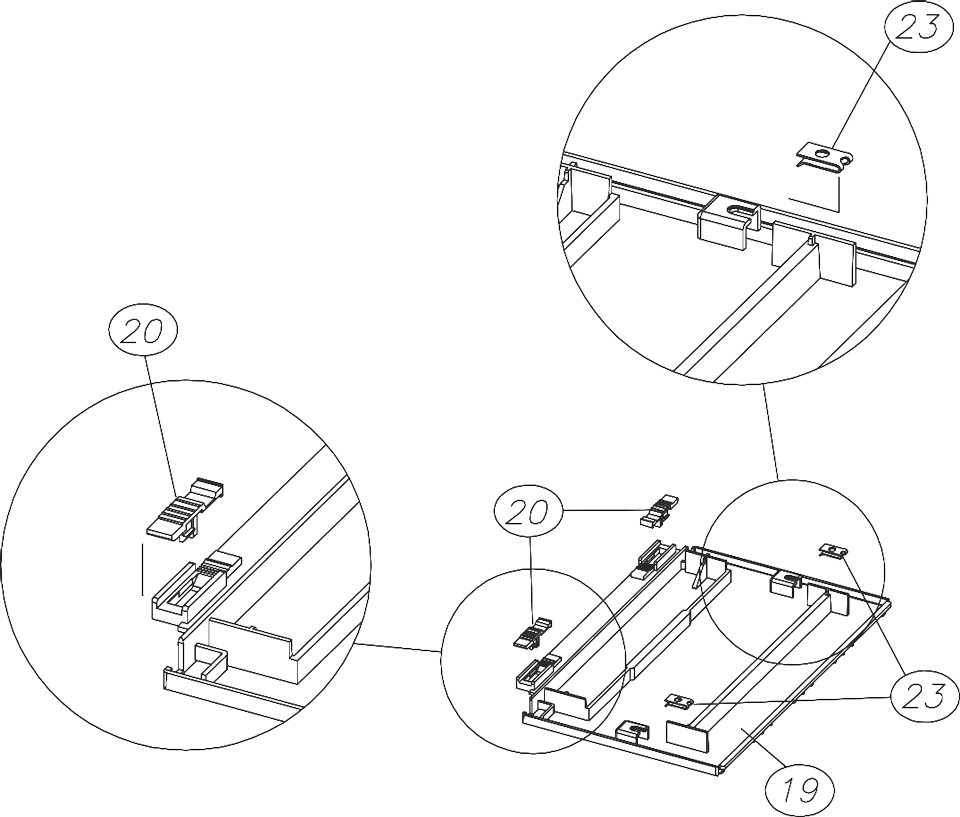

budowa obudowy 07
Die 2 Sockelabdeckungen auf den Montagesockel legen, die Schieber hineindrücken und die Befestigungselemente einsetzen (diese Abdeckungen werden bei der Montage zuerst verwendet). In die übrigen 2 nur die Schieber hineindrücken.

budowa obudowy 08
Die Füße des Sockels auf den Montagesockel stellen und mit den Schrauben am Standgitter befestigen. Den Winkel an der entsprechenden Stelle einsetzen.

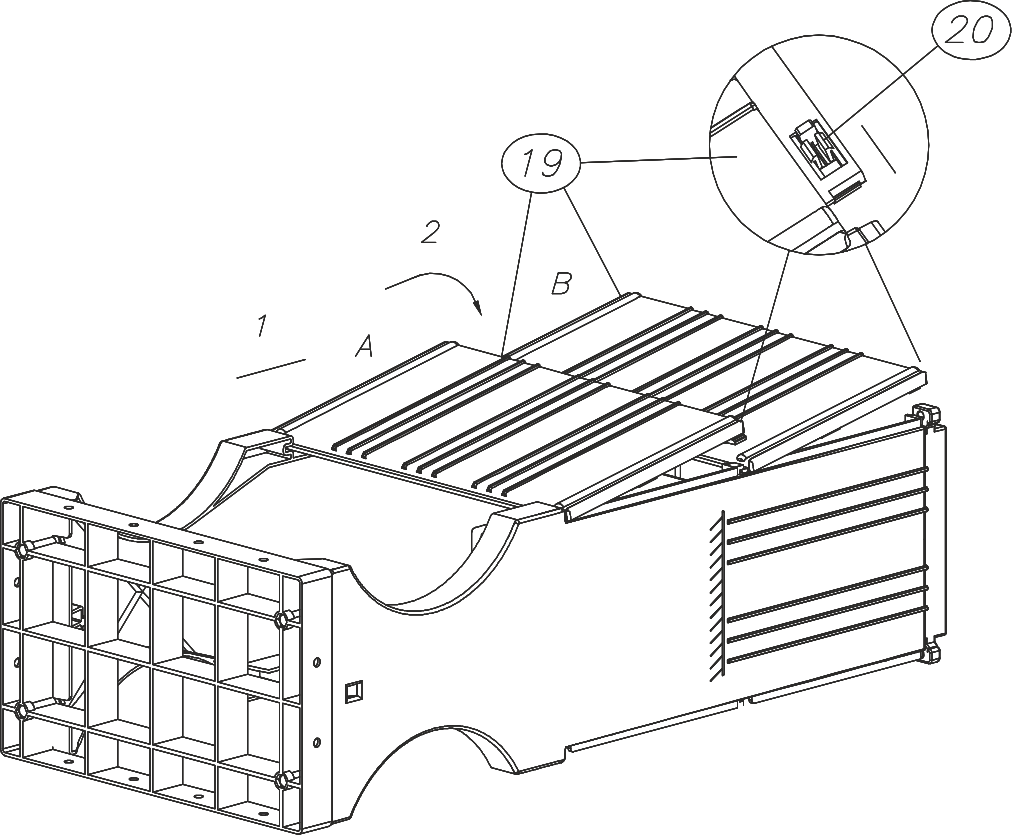

budowa obudowy 09
Die Sockelabdeckung A in der Reihenfolge der Pfeile anbringen und mit den fixieren. Mit der Abdeckung B genauso verfahren.

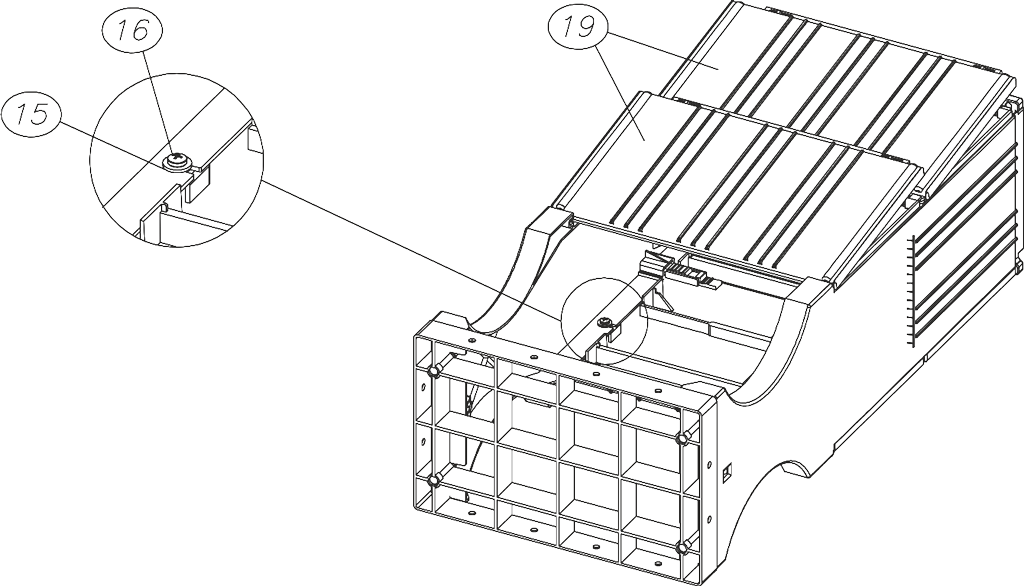

budowa obudowy 10
Den Sockel umdrehen und die Abdeckungen an den Füßen festschrauben. Die übrigen Abdeckungen wie oben beschrieben anbringen. Das Standgitter festschrauben und darauf achten, dass die Füße parallel sind.

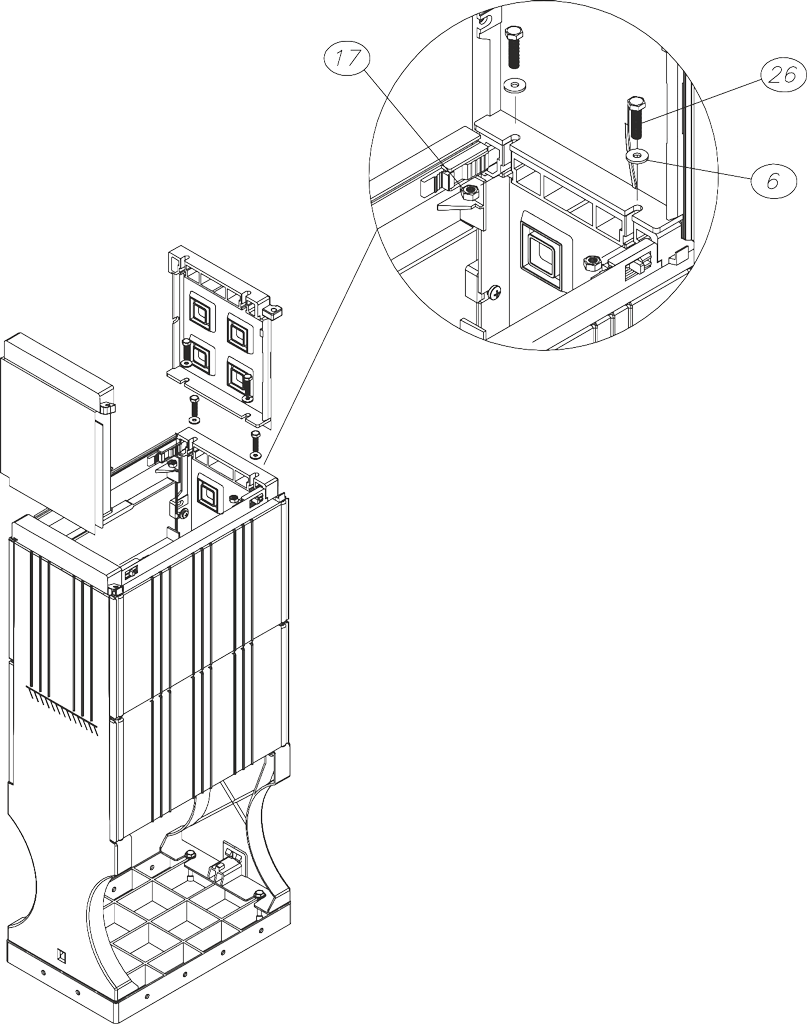

budowa obudowy 11
Die Füße des Sockels auf den Montagesockel stellen und mit den Schrauben am Standgitter befestigen. Den Winkel an der entsprechenden Stelle einsetzen.

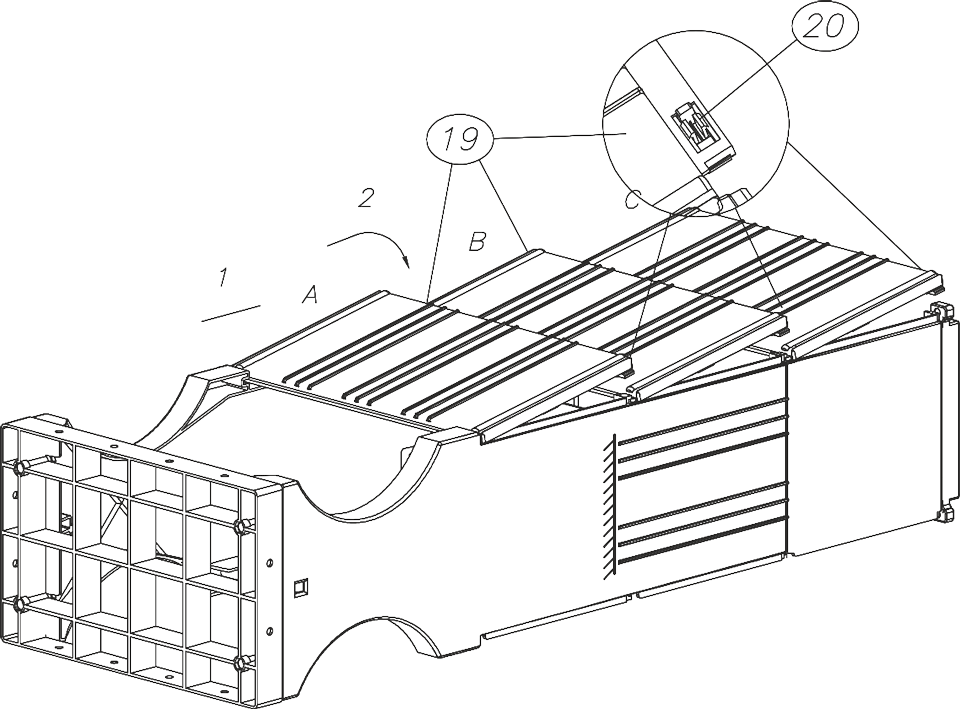

budowa obudowy 12
Die Sockelabdeckung C in der Reihenfolge der Pfeile anbringen und wie bei den Abdeckungen A und B vorgehen.

Montage des Schranks

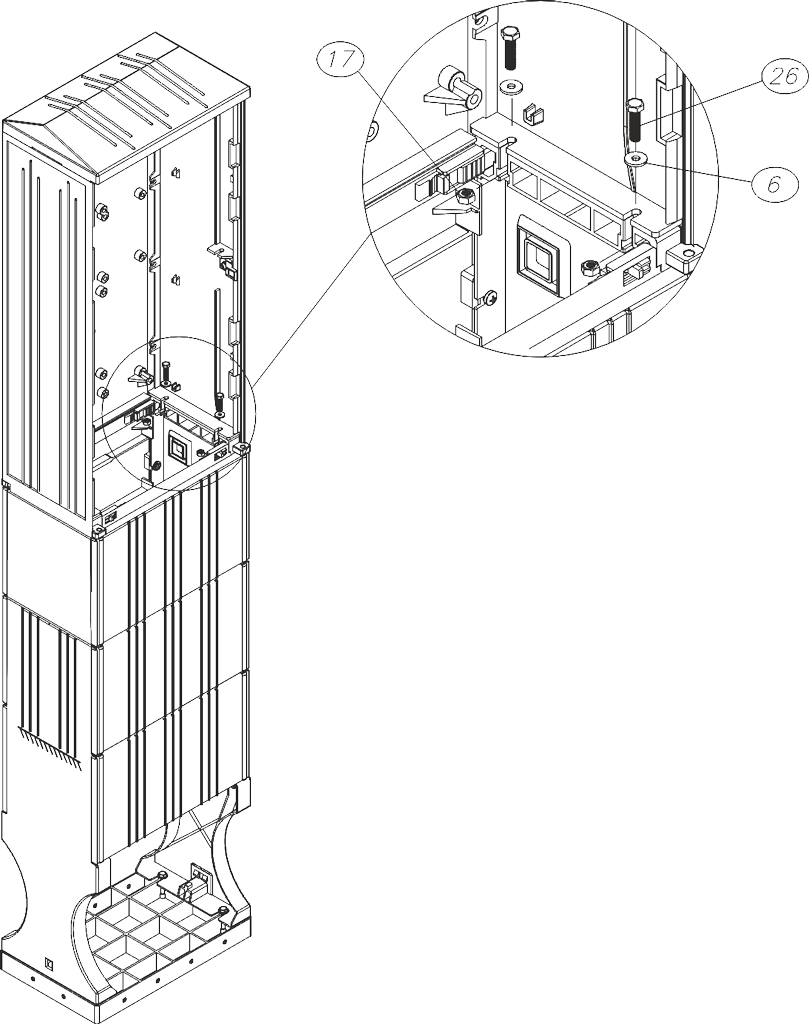

budowa obudowy 13
Das Gehäuse so auf den stehenden Sockel stellen, dass sich der Winkel an der Rückseite des Gehäuses befindet. Den Schrank mit einem Satz M8x50-Schrauben zusammenschrauben.

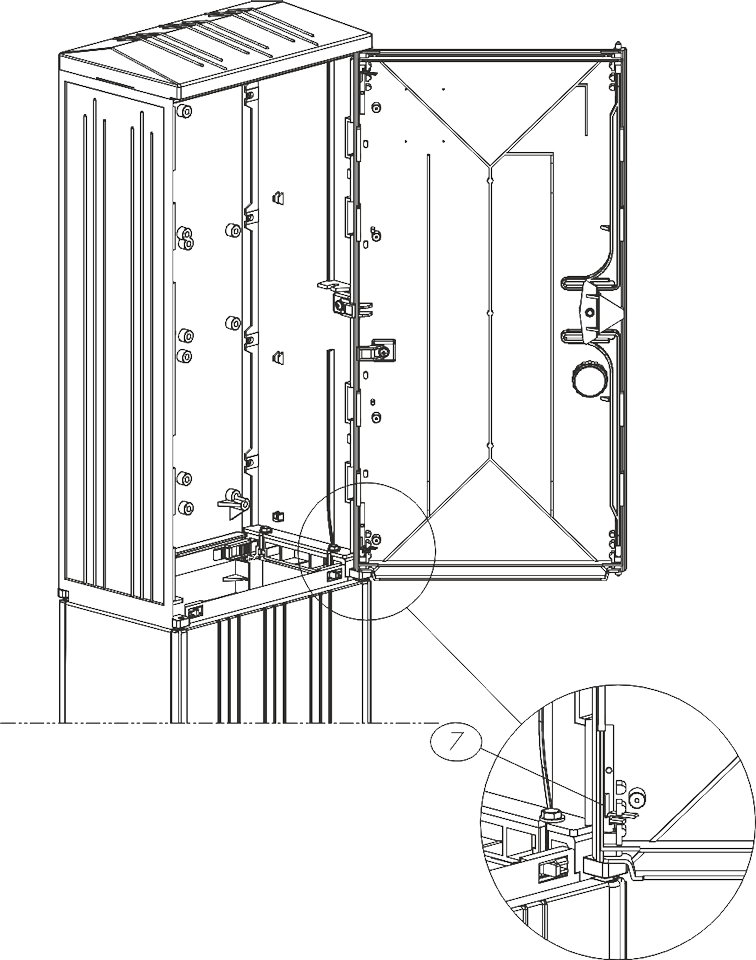

budowa obudowy 14
Die Tür in den Schrank einsetzen, indem die Scharniere verschoben und gesichert werden (Drehung um ihre Achse).
Materialverzeichnis
Position Teilebezeichnung Menge KTM/Katalognummer
1. Dach 1 D 400 250 000
2. Rückwand 1 ST 400 800 888
3. Rechte Seitenwand 1 PSB 250 800 000
4. Linke Seitenwand 1 LSB 250 800 000
5. Türen 1 DR 400 800 000
6. Unterlegscheibe 09 4 ...
7. Scharnier 2 Z
8. Zugstange 1+1 CZ800
9. Drehschieber des Schlosses 1 ZOZ
10. Gehäuse des Schlosses mit Klinke 1 K
11. Kleine Schlossmutter 1 ...
12. Große Schlossmutter 1 ...
13. Quadratische Unterlegscheibe 1 ...
14. Schraube M6 1 ...
15. Unterlegscheibe 07 8 ...
16. Schraube 60x20 8 ...
17. Mutter M8 16 ...
18. Sockelfuß 2 NC 250 800 000
19. Sockelabdeckung 6 PC 400 240 000
20. Schnappverschluss der Sockelabdeckung 8 ZPC
21. Kabelwinkel 1 KK 400
22. Standgitter 1 KU 250 400
23. Befestigungselement 2 ...
24. Schraube M8x80 4 ...
25. Unterlegscheibe 09 4 ...
26. Schraube M8x50 4 ...
27. Sicherungselement 2 EB
28. Schraube 2 ...
29. Sockelaufsatz 2 NDC
