Low voltage INSTAL-BLOK type switchgears

Das von ZPUE S.A. hergestellte Schranksystem INSTAL-BLOK für den Innenbereich ist eine moderne, modulare Lösung, die auf einer Skelettkonstruktion mit wartungsfreien Schraubverbindungen basiert und eine einfache und flexible Montage von Niederspannungs- Steuer-, Schalt- und Schutzgeräten sowie anderem Zubehör für die Bedürfnisse der Energiewirtschaft, der Industrieautomation und anderer Bereiche ermöglicht.

Eigenschaften

Eigenschaften

  • Gehäuse aus 1,5 mm Stahlblech. Stoßfestigkeitsgrad IK10,
  • abnehmbare Seiten- und Rückwände, sowie die Möglichkeit, das Gehäuse mit Abdeckungen ohne Türen zu verwenden,
  • Möglichkeit, Schränke zu Gruppen zu kombinieren,
  • Bei Verwendung geeigneter Dichtungen Schutzart von IP20 bis IP66,
  • Herstellung von Schränken aus rostfreiem Stahl möglich (Lösungen für die Lebensmittelindustrie),
  • Die Dreipunkt-Verriegelung sorgt für ein gutes und dichtes Anliegen der Tür am Schrank.
  • Das Schloss kann mit einem Zylinder- oder Vorhängeschloss ausgestattet werden.

Sammelschienensystem

Der INSTAL-BLOK ist für die Installation von Schienen von 250 bis 1600 A geeignet (andere Stromstärken nach Absprache mit dem Hersteller).

Verwendungszweck der Schaltanlage

Die INSTAL-BLOK Schaltanlagen können eingesetzt werden als:

  • Industrie-Schaltanlagen für schwierige Bedingungen (Verschmutzung, hohe IP),
  • Schaltanlage für Bürogebäude, öffentliche Gebäude und andere aufgrund der Möglichkeit der Ausführung ohne Türen,
  • Schaltanlage für den Eigenbedarf an Gleich- und Wechselstrom,
  • Schaltschränke mit eingebauten Wechselrichtern, Softstartern, usw.

Aufbau der Schaltanlage

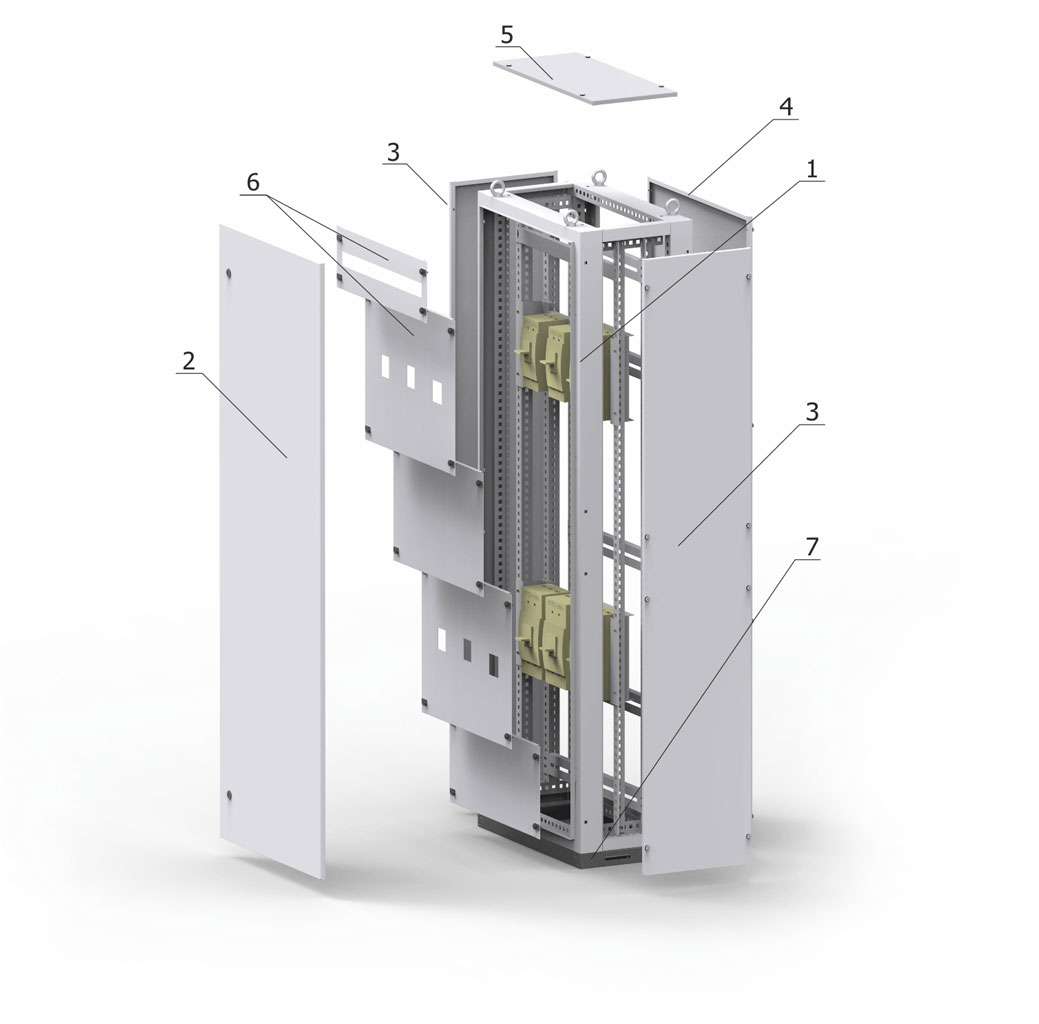

instal blok budowa
  1. Skelett
  2. Tür
  3. Seitenwand
  4. Rückwand
  5. Dach
  6. Verkleidungen
  7. Sockel
Breite [mm]:
Wert Kennzeichnung
400 04
500 05
600 06
700 07
800 08
900 09
1000 10
1100 11
1200 12

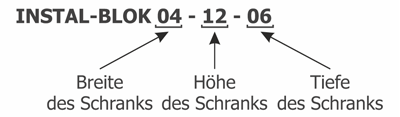

Der Schranktyp ist mit einem Code gekennzeichnet, der die Größe des Schranks angibt:

typ

Höhe [mm]:
Wert Kennzeichnung
1000 10
1200 12
1400 14
1600 16
1800 18
2000 20
Tiefe [mm]:
Wert Kennzeichnung
400 04
600 06
800 08
1000 10

Hinweis:
Auf Anfrage können Schränke mit anderen Maßen angefertigt werden.

Wesentliche technische daten

Übereinstimmung mit den Normen:
Die Schaltanlage vom Typ INSTAL-BLOK erfüllt die Anforderungen der folgenden Normen:

  • PN-EN 61439-1 - „Niederspannungs-Schaltgerätekombinationen. Teil 1: Allgemeine Festlegungen”,
  • PN-EN 60529 - „Schutzarten durch Gehäuse (IP-Code).”,
  • PN-EN 62262 - Schutzarten durch Gehäuse für elektrische Betriebsmittel (Ausrüstung) gegen äußere mechanische Beanspruchungen (IK-Code).
Elektrische Daten
Bemessungsspannung der Isolation 690 V / 1000 V AC1)
bis 1500 V DC
Bemessungs-Schaltspannung 400 V / 500 V / 690 V AC2)
bis 1200 V DC
Prüf-Stehstoßspannung 8 kV
Bemessungsfrequenz 50 Hz
Nennstrom der Schaltanlage von 250 bis 1600 A3)
Bemessungskurzzeitstromfestigkeit bis 30 kA (1s)
Bemessungsstoßstromfestigkeit bis 63 kA

1) Bei Sonderanfertigung bis 1500 V AC.
2) Bei Sonderanfertigung bis 1000 V AC.
3) Andere Fertigungstechnik nach Absprache mit dem Hersteller möglich.


Maße
Abmessungen Breite von 400 bis 1200 mm
Höhe von 1000 bis 2000 mm
Tiefe von 400 bis 1000 mm
IP Schutzklasse von IP20 bis IP66
Schutzart bis IK 10
Oberflächenschutz - Skelett aus lackiertem Stahlblech oder Aluzink
in Sonderausführung aus rostfreiem 1,5 mm Stahlblech
- Gehäuse aus lackiertem Stahlblech oder Aluzink
in Sonderausführung aus rostfreiem 1,5 mm Stahlblech
- Abdeckungen aus Kunststoff
Lackierung (Pulverlackierung) standard - RAL 7035
andere Farben auf Wunsch
Kunststoffteile halogenfrei, selbstlöschend,
feuerbeständig, CFC-frei

Betriebsbedingungen
Umgebungstemperatur
- Untere Umgebungstemperatur
- Obere Umgebungstemperatur
- Mittlere Umgebungstemperatur innerhalb von 24 Stunden

-5°C (- 25°C)4)
+ 40°C
-5°C bis +35°C
Relative Luftfeuchtigkeit bis 50% (bei 40°C)
Höhe des Aufstellungsortes bis 1000 m ü. NN.
Atmosphäre am Aufstellungsort Frei von chemisch aggressiven und leitenden Stäuben,
Dämpfen und Gasen.

 4) Je nach verwendeten Geräten.

Auf Kundenwunsch können ebenfalls für andere Umgebungsbedingungen geeignete Schaltanlagen ausgeführt werden.

Einbaumöglichkeiten für geräte in feldern der schaltanlage vom typ INSTAL-BLOK

Aufgrund der sehr umfangreichen Möglichkeiten, die INSTAL-BLOK-Schaltgeräte für verschiedene Anwendungen einzusetzen, werden im weiteren Teil des Katalogs nur die gängigsten Lösungen vorgestellt.

Felder mit netz- oder Kopplungsschalter ab 630 bis 1600 A

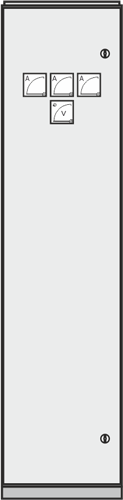

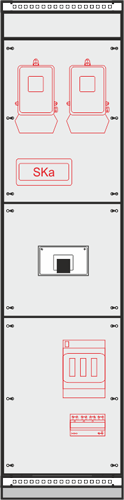

pole z wylacznikiem 01
pole z wylacznikiem 02
Einsatzbereich Einspeisefeld
Abgangsfeld
Koppelfeld
Schutzart Ohne Tür IP20
Mit Tür bis IP66
Feldabmessungen Höhe: von 1800 bis 2000 mm
Breite : von 500 bis 1000 mm
Tiefe: von 400 bis 800 mm (je nach Gerätetyp)
Einbau von Geräten
möglich
- stationärer oder herausziehbarer Leistungsschalter von 630 bis 1600 A
- stationärer oder herausziehbarer Kompaktleistungsschalter mit Motor- oder manuellem Antrieb von 630 bis 1600 A
- Sicherungslasttrenner bis von 630 bis 1600 A
- Lasttrennschalter mit schnellschaltendem Antrieb von 630 bis 1600 A
Zusatzgeräte - Platz für den Einbau einer Zählertafel
- Antriebssteuerungsautomatik
- Überspannungsableiter usw.
Anschluss Von oben: Schienenleiter / Schiene / Kabel
Von unten: Schienenleiter / Schiene / Kabel
Sonstige Einbau kleiner Reiheneinbaugeräte möglich

Einspeise-Abgangsfeld

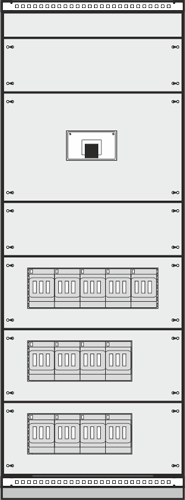

pole zasilajaco odbiorcze 01

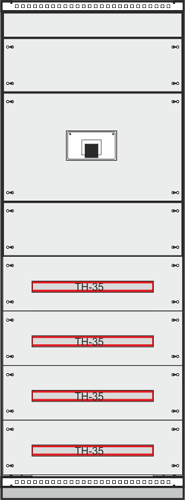

pole zasilajaco odbiorcze 02
Einsatzbereich Einspeise-Abgangsfeld
Schutzart Ohne Tür IP20
Mit Tür bis IP66
Feldabmessungen Höhe: von 1800 bis 2000 mm
Breite: von 500 bis 1000 mm
Tiefe: von 400 bis 800 mm (abhängig vom Typ des Apparats)
Einbau von Geräten
möglich
Stromversorgung:
- stationärer oder herausziehbarer Kompaktleistungsschalter mit Motor- oder manuellem Antrieb von 630 bis 1600 A
- Sicherungslasttrenner bis von 630 bis 1600 A
- Lasttrennschalter mit schnellschaltendem Antrieb von 630 bis 1600 A
Abgänge:
- Sicherungslasttrenner bis 630 A
- Kompaktleistungsschalter bis 630 A
- Reiheneinbaugeräte
Zusatzgeräte Montage von Klemmenleisten in verschiedenen Konfigurationen möglich
Anschluss Von oben: Schiene / Kabel
Von unten: Schiene / Kabel

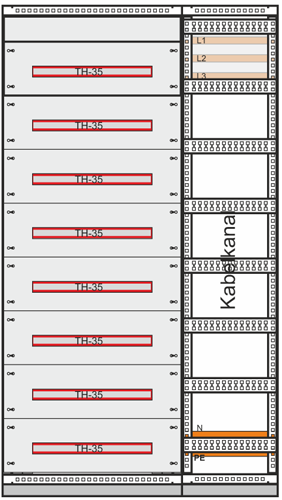

Felder mit Kabelkanal

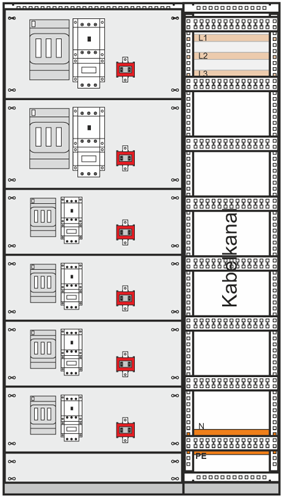

pole z kanalem kablowym 01
pole z kanalem kablowym 02
Einsatzbereich Abgangsfeld mit Kabelkanal
Schutzart Ohne Tür IP20
Mit Tür bis IP66
Feldabmessungen Höhe: von 1800 bis 2000 mm
Breite : von 800 bis 1200 mm
Tiefe: von 400 bis 800 mm (je nach Gerätetyp)
Einbau von Geräten
möglich
- Kompaktleistungsschalter bis 630 A
- Sicherungslasttrenner bis 630 A
- Reiheneinbaugeräte
- Motorblöcke (Schutz, Schütz, Relais) bis 250 A
- Motorblöcke mit Umkehrschaltung
- Motorblöcke mit Stern-Dreieck-Schaltung
- Frequenzumrichter
Zusatzgeräte Kontroll- und Steuergeräte
Anschluss Von oben: Kabel
Von unten: Kabel

Felder mit Kipprahmen

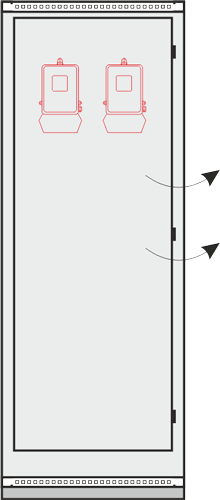

pole z rama uchylna
Einsatzbereich Felder für den Einbau von Zählern oder Steuergeräten
Schutzart Ohne Tür IP20
Mit Tür bis IP66
Feldabmessungen Höhe: von 1800 bis 2000 mm
Breite : von 600 bis 1000 mm
Tiefe: von 400 bis 800 mm (je nach Gerätetyp)
Einbau von Geräten
möglich
Auf der Montageplatte montierte Geräte:
- Sicherungslasttrennschalter bis 160 A
- Kompaktleistungsschalter bis 160 A
- Mess- und normale Klemmleisten
- Programmierbare Steuerungen
Am Kipprahmen montierte Geräte:
- Stromzähler in Normalgröße und für Montage an TH35-Schiene
- Netzanlysatoren
- Amperemeter
- Voltmeter
- sonstige Steuer- und Messgeräte
Zusatzgeräte Montage von Klemmenleisten in verschiedenen Konfigurationen möglich
Anschluss Von oben: Kabel
Von unten: Kabel
Sonstige Das Feld kann um einen Kabelkanal erweitert werden

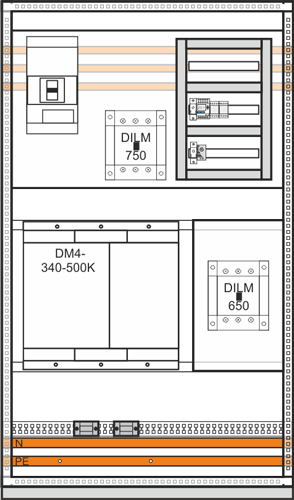

Frei Bestückbare Felder

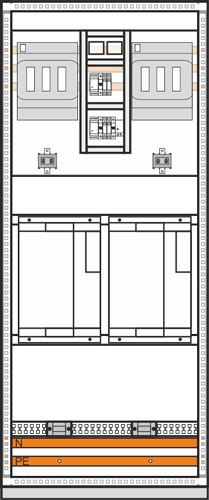

pole swobodnej zabudowy 01
pole swobodnej zabudowy 02
Einsatzbereich Felder für den Einbau verschiedener Geräte mit großen Abmessungen
Schutzart Ohne Tür IP20
Mit Tür bis IP66
Feldabmessungen Höhe: von 1800 bis 2000 mm
Breite : von 400 bis 1000 mm
Tiefe: von 400 bis 800 mm (je nach Gerätetyp)
Einbau von Geräten
möglich
- Frequenzumwandler
- Softstarter
- Transformatoren mit höherem Gewicht
- Gleichstromakkumulatoren
- 19” Geräte nach Montage von Führungen
Anschluss Von oben: Kabel
Von unten: Kabel
Sonstige Das Feld kann um einen Kabelkanal erweitert werden
Das Feld kann mit einer Klimatisierung ausgerüstet werden

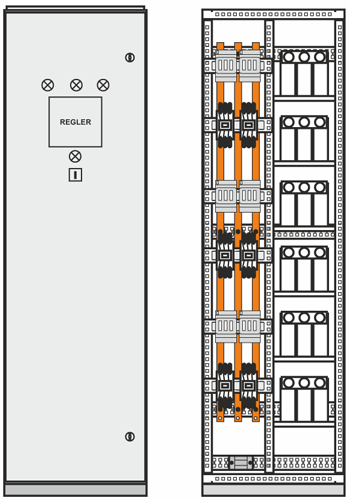

Feld für Kondensatorbatterien

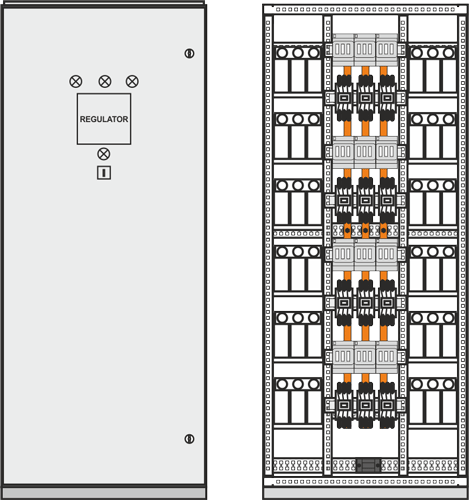

pole baterii kondensatorow 01
pole baterii kondensatorow 02
Einsatzbereich Blindleistungskompensation:
- Kondensatorbank
- Kondensator- Drosselbank
Schutzart Von IP20 bis IP54
Feldabmessungen Höhe: 2000 mm
Breite: von 500 bis 800 mm
Tiefe: von 400 bis 600 mm
Einbau von Geräten
möglich
- 3 bis 6 Kondensatorstufen mit Kapazitäten von 60 bis 200 kvar oder 60 bis 100 kvar Kondensator-Drosselstufen
- 4 bis 12 Kondensatorstufen mit Leistungen von 120 bis 260 kvar oder bis zu 8 Kondensator-Drosselstufen
mit Leistungen bis zu 160 kvar
Anschluss Von oben: Kabel
Von unten: Kabel
Sonstige Felder mit Drosseln sind je nach Leistung der installierten Drosseln mit Lüftern ausgestattet

ACHTUNG!
- Die angegebenen Maße gelten nur für die Schutzart bis IP31
- Höhere Schutzarten erfordern größere Gehäusegrößen
- Weitere Informationen über Kondensatorbatterien finden Sie im Kapitel BK, BKD - Kondensatorbatterien

Aufstellung der Schaltanlage und Installation der Anschlüsse

Die INSTAL- BLOK-Schaltanlagen sind für die Aufstellung in Innenräumen vorgesehen. Sie können direkt auf den Betonboden des Gebäudes installiert werden. Unabhängig vom Fußboden müssen die Schaltanlagen exakt waagerecht aufgestellt werden (die Abweichung pro 1 m Fußboden darf 2 mm nicht überschreiten). Die Schaltanlage (einzelne Zelle) muss mit 4 M8-Schrauben an den in Abb. 1 gezeigten Stellen am Boden befestigt werden. Beim Aufstellen der Schaltanlage muss ein ausreichender Abstand zwischen der Schaltanlage und anderen Komponenten im Raum gemäß den geltenden Vorschriften eingehalten werden.

Externe Verbindungen werden wie folgt hergestellt:

  • Kabelverbindungen von unten zum Einspeisefeld und zu den Abgangsfeldern aus dem Kabelkanal
  • Schienen- oder Kabelverbindungen von oben zum Einspeisefeld
  • Kabelverbindung von oben zu den Abgangsfeldern

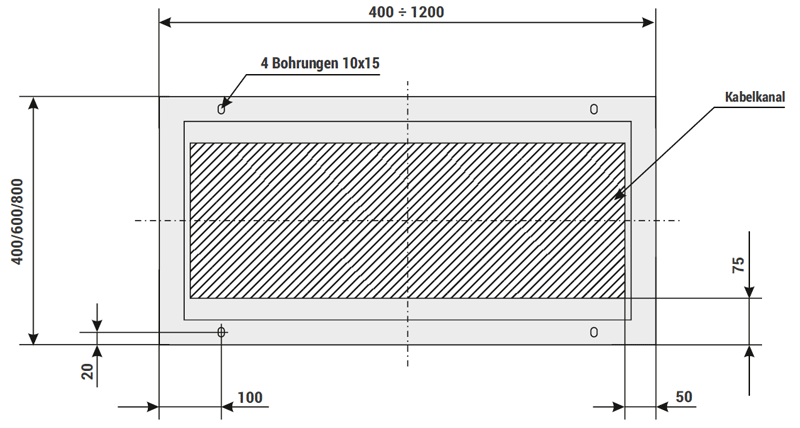

Abb. 1 Anordnung der Bohrungen im Boden für die Montage der-Schaltanlage
rozmieszczenie otworow

ACHTUNG!
Die Tiefe des Kanals muss an die Anzahl und den Querschnitt der Kabel angepasst werden.

Spezialausführungen - Schaltanlage für Primärtechnik

NS-Schaltanlage 220 V DC

Elektrisches Schaltbild
specjal 220 v dc 1 01

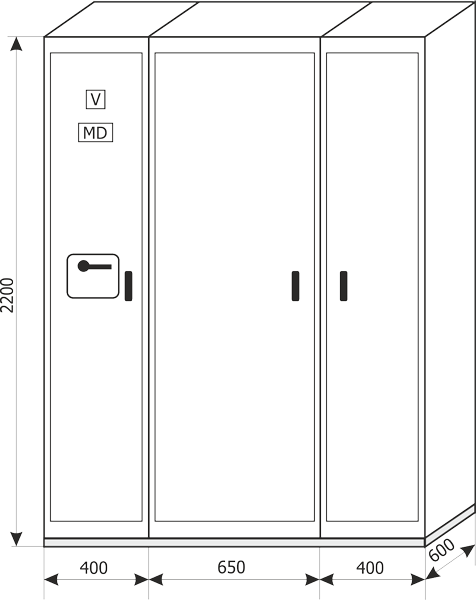

Außenansicht der Schaltanlage
specjal 220 v dc 1 02

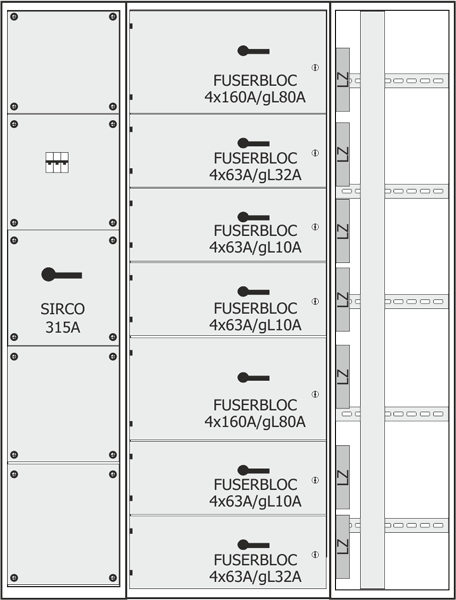

Anordnung der Apparaturen
specjal 220 v dc 1 03

NS-Schaltanlage 220 V DC

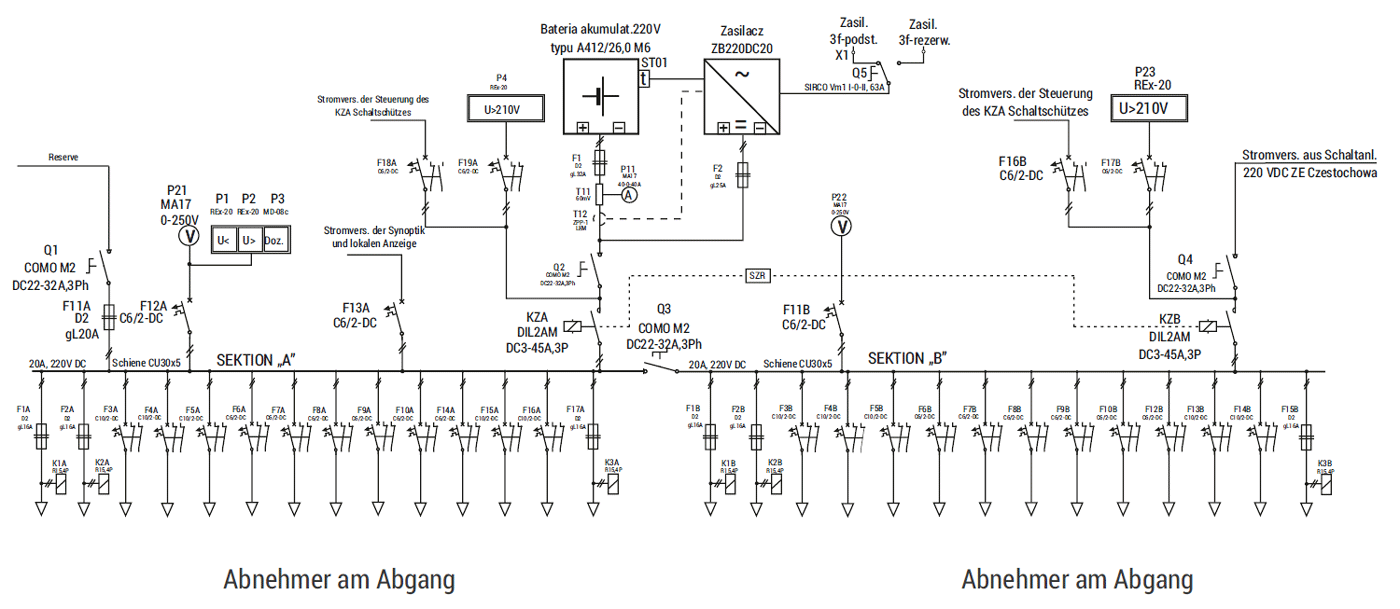

Elektrisches Schaltbild
specjal 220 v dc 2 01

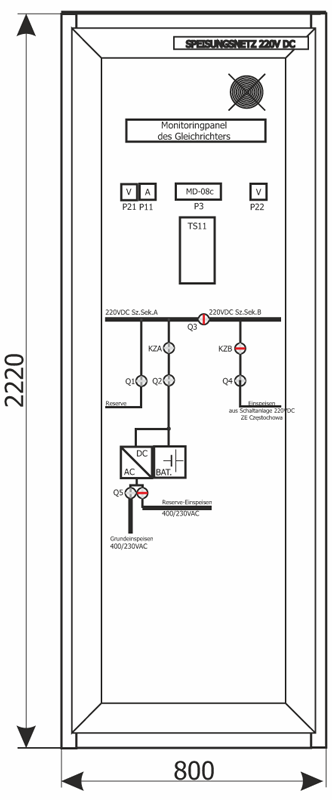

Anordnung der Schaltanlage
Vorderseite
specjal 220 v dc 2 02
Kipprahmen
specjal 220 v dc 2 03

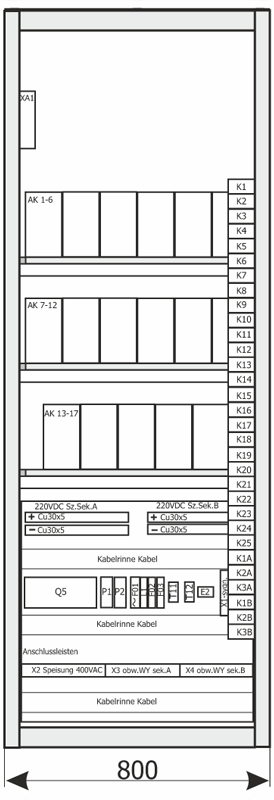

Schrankrückseite - Montageplatte
specjal 220 v dc 2 04

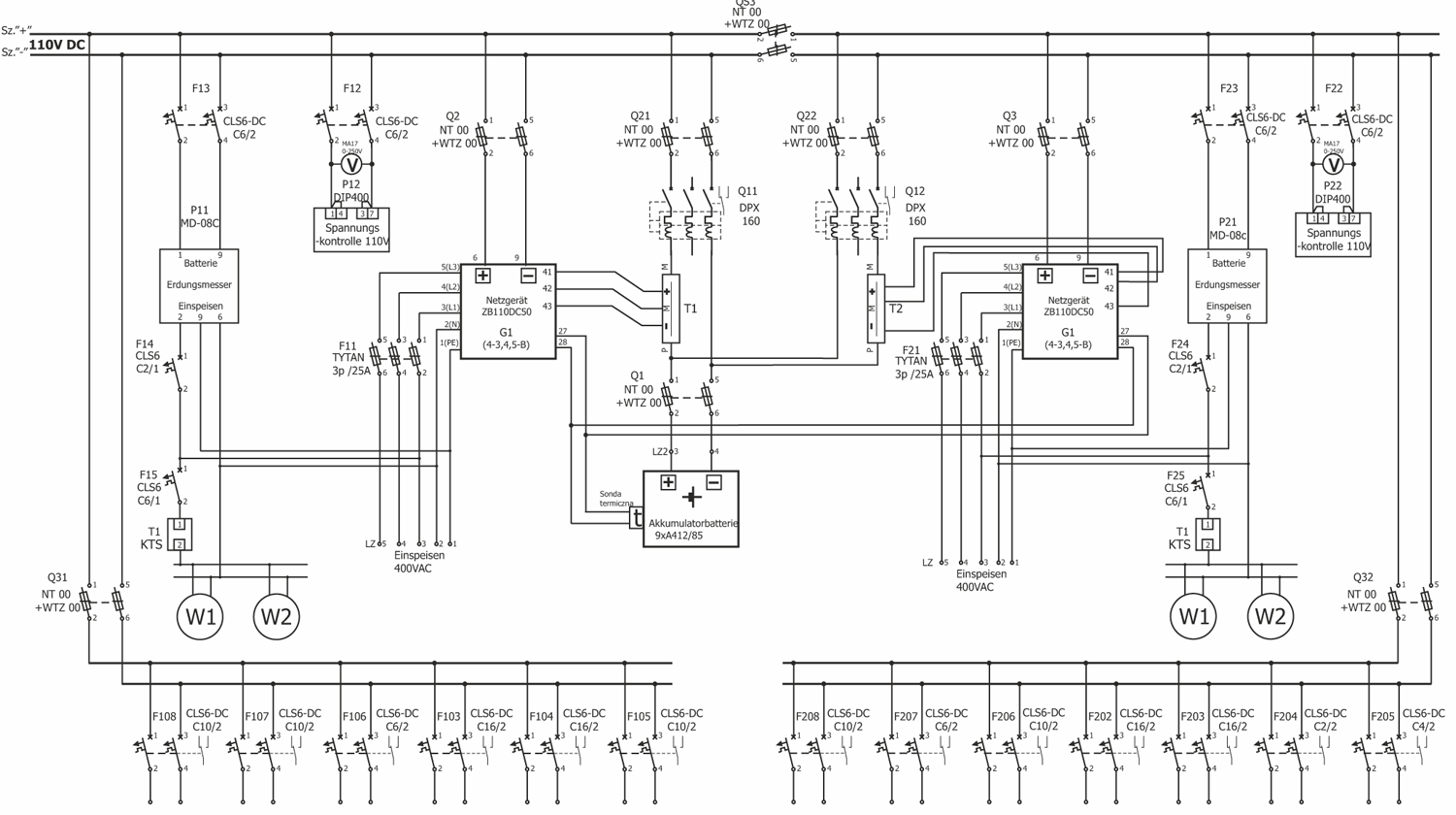

NS-Schaltanlage 110 V DC

Elektrisches Schaltbild
specjal 110 v dc 01

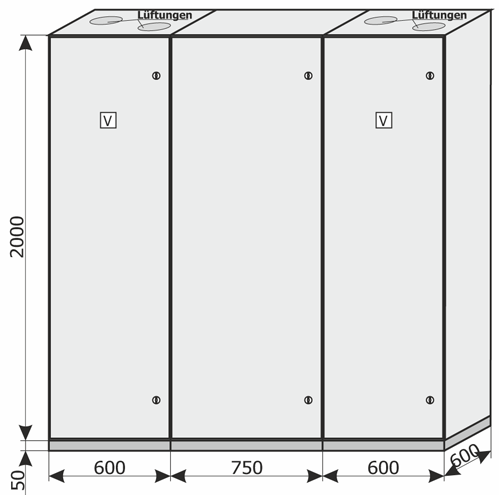

Außenansicht der Schaltanlage
specjal 110 v dc 02

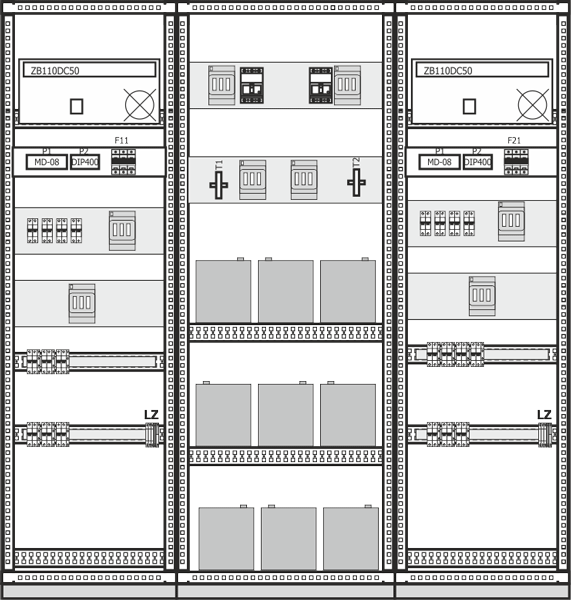

Anordnung der Apparaturen
specjal 110 v dc 03

NS-Schaltanlage 400/230 V AC

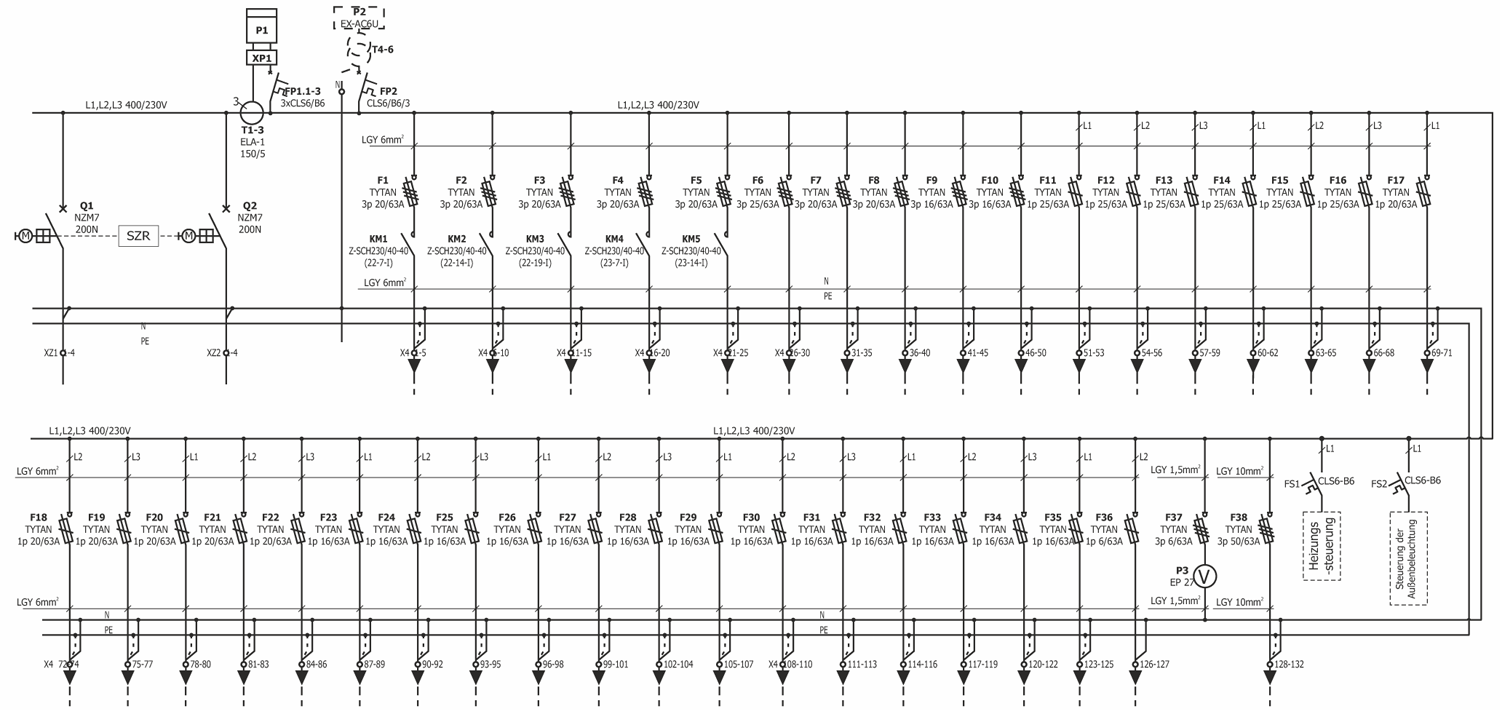

Elektrisches Schaltbild
specjal 400 230 v dc 1 01

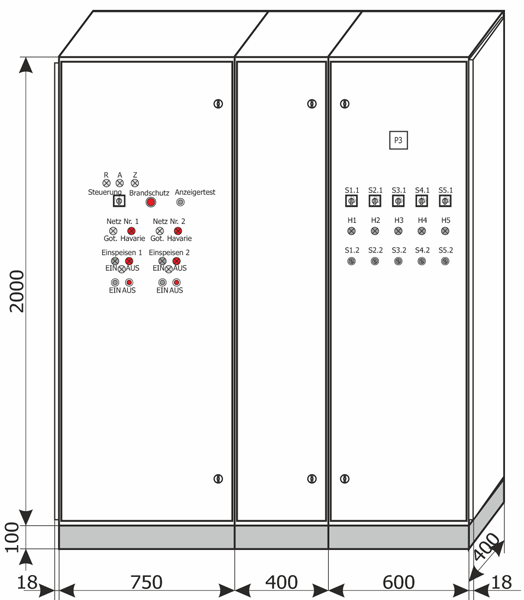

Außenansicht der Schaltanlage
specjal 400 230 v dc 1 02

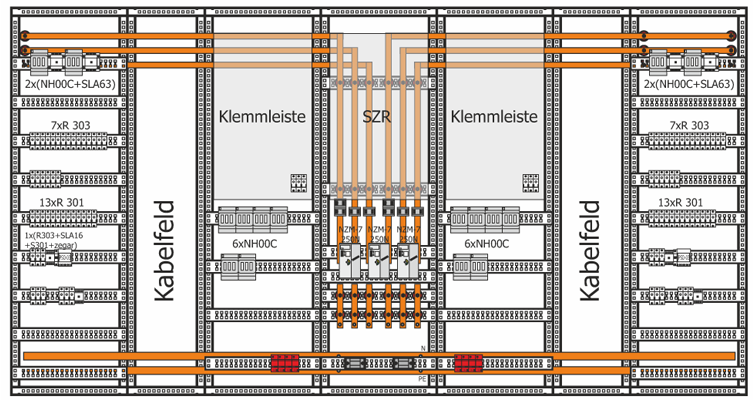

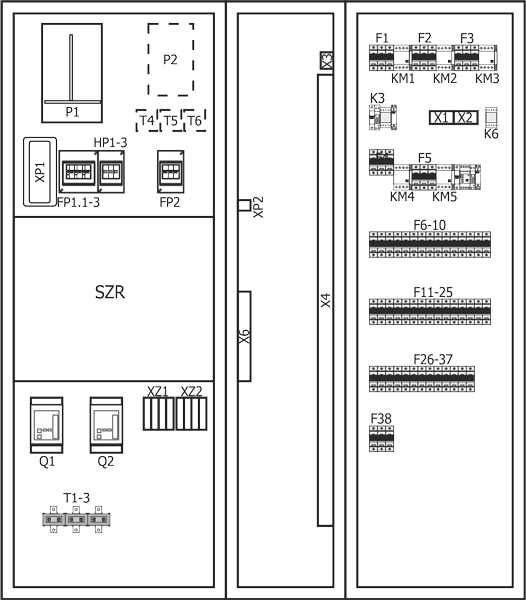

Anordnung der Apparaturen
specjal 400 230 v dc 1 03

NS-Schaltanlage 400/230 V AC

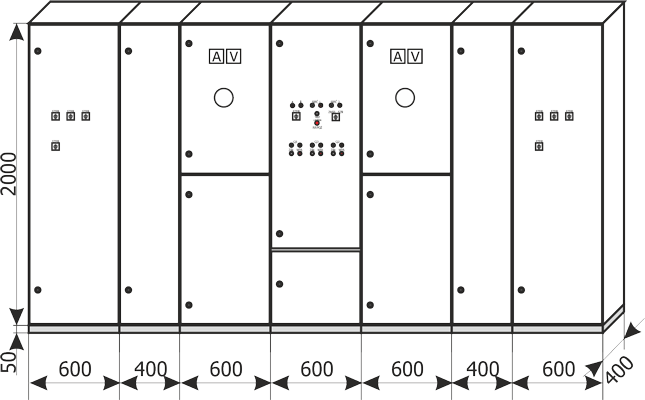

Außenansicht der Schaltanlage
specjal 400 230 v dc 2 01
Anordnung der Apparaturen
specjal 400 230 v dc 2 02

Schrank vom Typs Z1

Vorderseite
specjal z1 01

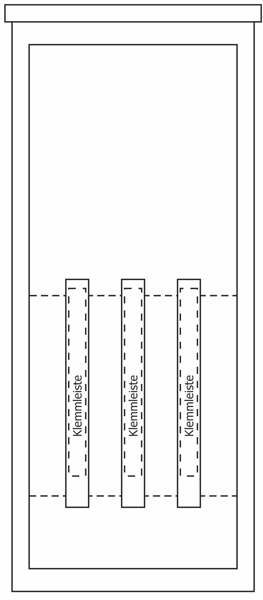

Rückseite
specjal z1 02
