Mittelspannungsschaltanlege des Typs RXD 12kV; 17,5kV, 24kV und 36kV

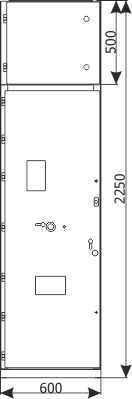

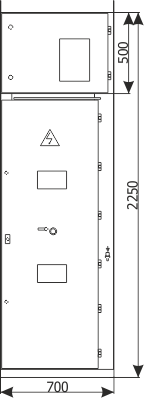

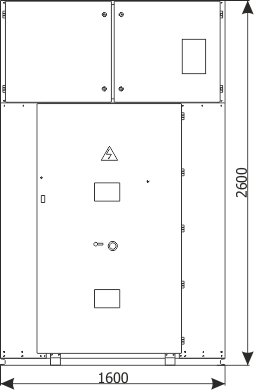

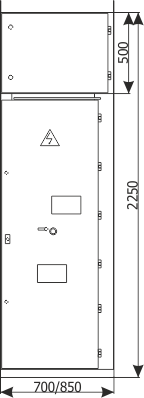

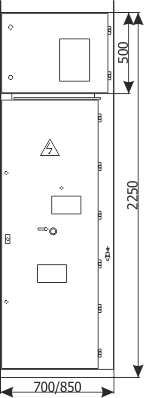

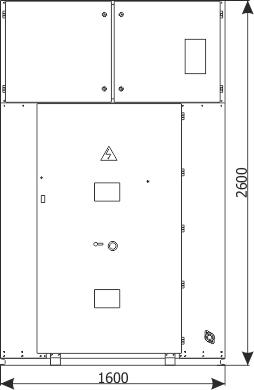

Aufbau

Aufbau

• Die Schaltanlage besteht aus gebogenen, durch Nieten miteinander verbundenen Stahlblechen. Die Seiten- und Trennwände bilden eine selbsttragende Konstruktion. Für den Bau der Schränke werden verzinkte Bleche verwendet.
• Für die Verbindung werden hoch feste Stahlrundkopfnieten verwendet.
• An den Außenwänden der außenliegenden Felder der Schaltanlage sind zusätzlich zweiteilige Seitenabdeckungen aus lackiertem Blech angeschraubt.

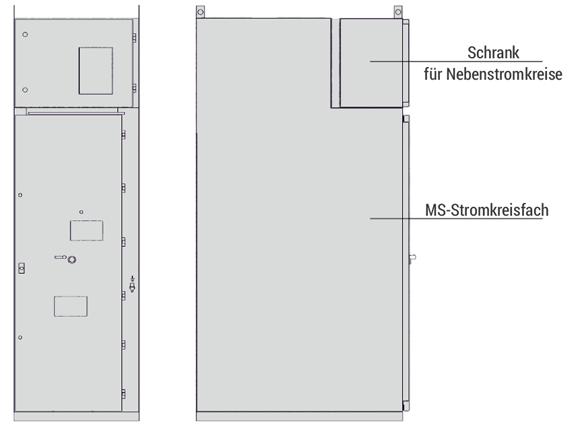

• Auf dem Schrank befindet sich der Schrank für die Nebenstromkreise.
• Jeder Schrank ist vollständig von den benachbarten Schränken getrennt, um im Falle eines Lichtbogens die Ausbreitung von Schäden auf benachbarte Schränke zu verhindern.
• Die Stromschienen befinden sich im oberen Teil des Schranks. Die Durchführung der Stromschienen zwischen den Schränken erfolgt über Durchführungsplatten aus nichtmagnetischem Material, die mit Durchführungsisolatoren versehen sind, die als Stützelemente für die Stromschienen dienen. Von den Sammelschienen gehen die Abgangsschienen ab.
• Bei Servicearbeiten kann der Sammelschienenbereich abgetrennt werden, indem die Isolierplatte durch den Schlitz oberhalb der Tür in die Führungen geschoben wird (es besteht auch die Möglichkeit, die Schaltanlage mit einem separaten Sammelschienenfach zu auszustatten).
• Das Öffnen der Schranktüren kann über kontrollierte Verriegelungen erfolgen.
• Der Hauptschalter kann fest montiert oder Einschub installiert werden. Das Einschubmodul in der Betriebs- und Test- /Abschaltposition befindet sich im Inneren des Schranks hinter einer geschlossenen Tür. Nach dem Öffnen kann es in die Trennposition gebracht werden.
• Durch die Schaugläser in den Türen der Schaltanlage sind die mechanischen Anzeigen für den Zustand des Leistungsschalters und den Zustand der Aktivierung des Antriebs sichtbar.
• Gemäß der LSC-Klassifizierung (Loss of Service Continuity) erfüllt die Schaltanlage vom Typ RXD die Kriterien der Kategorie LSC2 (für 12 kV) und LSC1 für 36 kV.
• Im unteren Bereich des Schranks befindet sich der Anschluss für die Kabel oder Schienen. Dort befinden sich ebenfalls Stromwandler, der Schnellerder (RXD 12kV) und, je nach Betriebsbedarf optional die Spannungswandler, Erdschlusswandler und Überspannungsableiter.
• Der Zustand des Erdungsschalters wird durch eine Positionsanzeige angezeigt.
• Der Boden des Schranks wird durch eine geteilte Bodenabdeckung verschlossen, die gleichzeitig die Kabeldurchführungsplatte ist. Die Öffnungen in der Platte sind mit Kabeldurchführungen aus Gummi verschlossen.
• Am Boden sind Bügel für Kabelschellen und die Befestigung der Erdschlusswandler befestigt.

Schranktüren

Die Schranktüren sind aus lackiertem Blech gefertigt. An den Türen werden Scharniere und Bolzen eingesetzt, die aus Explosionen stammenden Belastungen standhalten. Die Scharniere ermöglichen ein Öffnen der Tür um ca. 135^o.
Die Türen sind durch entsprechend geformte und geschweißte Versteifungsprofile versteift.
Die Türen sind mit Sichtfenstern ausgestattet, durch welche die Position des Einschubmoduls und die Schaltvorgänge kontrolliert werden können. Die Konstruktion der Tür ermöglicht es, den Schalter in Betriebsstellung mechanisch bei geschlossener Tür mechanisch zu öffnen.

Abführklappen

Der Schrank hat im oberen Teil Ablassöffnungen, die mit Klappen verschlossen sind. Sie haben die Aufgabe, den Druck, der durch einen Störlichtbogen im Inneren des Schranks entsteht, abzuleiten.
Ein plötzlicher Druckanstieg im Innern des Schranks der Schaltanlage führt dazu, dass die Kunststoffschrauben reißen und sich die Klappen öffnen, die mit auf dem Schaltanlagendach montierten Endschaltern zusammenwirken können. Die durch die sich öffnenden Klappen betätigten Endschalter senden einen Impuls zur Betätigung des Netzschalters Dadurch werden die Auswirkungen eines Störlichtbogens Inneren des Schranks reduziert. Das Einschubmodul besteht aus einem Wagen und, je nach Feldfunktion, einem Leistungsschalter, einem Schütz, einem Satz Spannungswandler mit Sicherungen oder einem Kurzschlussblock. Der Wagen stellt die mechanische Verbindung zwischen dem Einschubmodul und dem Schaltanlagenfeld her. Sein stationärer Teil wird durch Einrasten in die Führungskerben auf beiden Seiten mit dem Feld verbunden.

Der bewegliche Teil des Wagens wird bei geschlossener Tür mithilfe eines handkurbelgetriebenen Zugbolzens oder eines elektrischen Antriebs zwischen der Betriebs- und der Test-/Abschaltposition bewegt. Die Betriebs- und Test-/Abschaltposition wird von den Positionsanzeigen angezeigt, nachdem das Element die entsprechende Position erreicht hat.
Das Fach für die Hilfsstromkreise (Niederspannungsfach) ist in Form eines Schaltschranks ausgeführt und vollständig vom Hochspannungsbereich der Schaltanlage getrennt. Der Schrank verfügt über ein eigenes Blechgehäuse und kann unabhängig vom Energieteil der Schaltanlage vormontiert werden.

Der Schrank ist für den Einbau von Schutzgeräten, Kontroll- und Messgeräten und Steuerelementen vorgesehen. Er ist auf dem Dach der Schaltanlage befestigt. Im Boden, an der Rückwand und an den Seitenwänden sind eine Reihe von Öffnungen für Kanäle und Durchführungen für Kabel und Leitungen vorgesehen.

Diese Öffnungen sind mit Platten abgedeckt, die je nach Bedarf des Projekts entfernt werden können. Zur Befestigung der Geräte ist eine perforierte Montageplatte vorgesehen, die sich an der Rückwand des Schranks befindet. Die Geräte können auch an den Seitenwänden montiert werden.
Eine individuelle Anpassung der Schrankkonstruktion an die Bedürfnisse und das Projekt des Kunden ist nach Absprache mit dem Hersteller möglich.

Schienenausstattung

Sammelschienen - In der Schaltanlage wird ein einziger Drehstrompfad als Sammelschiene verwendet, der im oberen hinteren Teil des Schranks verlegt ist (siehe Abbildung 1a,b. Ausrüstung des Felds). Es werden flache Kupferschienen mit abgerundeten Kanten und Querschnitten verwendet, die dem Bemessungsstrom der Schaltanlage entsprechen.
Die Sammelschienen stützen sich auf die Verteilerschienen und die in den seitlichen Trennwänden eingebauten Durchführungsisolatoren.
Verteilerschienen
Die Verteilerschienen bestehen aus flachen Schienen mit abgerundeten Kanten, deren Querschnitt entsprechend dem Bemessungsstrom der Schaltanlage gewählt wird.

Isolierungselemente

In der Schaltanlage werden Isolatoren aus Epoxidharzen verwendet. Dabei handelt es sich um Stützisolatoren zur Abstützung der Sammelschienen und Durchführungsisolatoren für die Durchführung der Sammelschienen zwischen den Schaltfeldern, die in die Durchführungsplatten der Seitenwände der Felder eingelassen sind.

Schutzerdung

Jeder Schrank verfügt über einen Erdungsleiter in Form einer 40x5 mm großen Kupferschiene, die sich an der unteren Rückseite des Schranks befindet. Diese Leitungen zwischen den Schränken sind durch Brücken miteinander verbunden, sodass ein Erdungsbus entsteht. Dieser Bus endet mit Klemmen an der linken und rechten Seite des Schaltschranks für den Anschluss an die Erdungsanlage des Gebäudes.

Kabelanschlüsse

Der Anschluss des Schranks ist für das Einführen von ein- oder mehradrigen kunststoffisolierten Kabeln vorgesehen.

Sicherheits- und Verriegelungssystem

Nach vorheriger Absprache mit dem Hersteller kann die Schaltanlage mit einer Reihe von Standard- und anderen zusätzlichen mechanischen und elektrischen Verriegelungen ausgestattet werden, um die Sicherheit und Benutzerfreundlichkeit zu erhöhen:

Mechanische Verriegelungen:

1. zum Verhindern, dass der Einschub bei geschlossenem Leistungsschalter aus der/in die Betriebsposition bewegt wird,
2. die das Schließen des Leistungsschalters nur in den Positionen Betrieb und Test/Abschalten ermöglichen,
3. die das Schließen des Erdungsschalters nur in der Position Test/Abschalten oder Trennen des Einschubmoduls ermöglicht,
4. die das Umschalten des Einschubmoduls von der Position Test/Abschalten in die Position Betrieb verhindern, wenn der Erdungsschalter geschlossen ist,
5. die das Ändern der Position des Einschubmoduls nur erlauben, wenn es im Feld verriegelt ist,
6. die das Öffnen der Feldtür bei geöffnetem Erdungsschalter verhindern (gilt nicht für RXD36),
7. die das Umschalten des Einschubmoduls des Leistungsschalters aus der Position Test/Ausschalten in die Position getrennt verhindern, solange der Versorgungsstecker der Hilfsstromkreise des Leistungsschalter nicht in die Position Ausschalten zurückgeschaltet wird (Option - wenden Sie sich an den Hersteller),
8. der Servicewagen für den Transport der Einschubmodule kann mit einem Mechanismus ausgestattet werden, der ihn sicher mit dem Feld koppelt, sodass er nicht bewegt werden kann, selbst wenn seine Räder entriegelt sind (Option - wenden Sie sich an den Hersteller),
9. Der Servicewagen für den Transport der Einschubmodule kann so konstruiert werden, dass das Einschubmodul erst vom Wagen zum Feld bewegt werden kann, nachdem der Wagen mechanisch mit dem Feld gekoppelt wurde (Option - wenden Sie sich an den Hersteller),
10. Der Servicewagen für den Transport der Einschubmodule kann so konstruiert werden, dass er erst vom Feld abgekoppelt werden kann, nachdem das Einschubmodul im Feld oder am Wagen verriegelt wurde (Option),
11. die das Verriegeln des Antriebs der beweglichen Trennwände, welche die festen Kontakte im Gerätefach abdecken, ermöglichen,

Nach Absprache mit dem Schaltanlagenhersteller besteht die Möglichkeit, zusätzliche Verriegelungen und Vorhängeschlösser einzusetzen.

Elektrische Verriegelungen:

1. die das Schließen des Leistungsschalters verhindern, wenn seine Hilfsstromkreise nicht unter Spannung stehen; nur mechanisches Öffnen des Leistungsschalters (Option),
2. die das Umschalten des Einschaltmoduls in die Position Betrieb ohne Stromversorgung der Steuerstromkreise verhindern (Option),
3. die den Zugang zum Antrieb des Erdungsschalters verhindern, wenn die Verriegelung des Erdungsschalters an eine zusätzliche Bedingung geknüpft ist (z. B. der Erdungsschalter der Sammelschienen kann nur geschlossen werden, wenn sich das Einschubmodul einer bestimmten Sektion in der Position Test/Abschalten befindet,
4. die den Zugang zum Antrieb des Einschubmoduls verhindern, wenn das Umschalten des Moduls an eine zusätzliche Bedingung geknüpft ist (Option).

Die Verriegelungen werden mit Ausnahme der Standardverriegelungen an die Anforderungen des jeweiligen Projekts angepasst.
Nach Absprache mit dem Schaltanlagenhersteller ist es möglich, die Schaltanlage mit zusätzlichen Verriegelungen auf der Basis von Miniaturschaltern und elektromagnetischen Verriegelungen auszustatten.
Die Konstruktion der Türen ermöglicht bei Bedarf eine Notentriegelung und den Zugang zum Antrieb des Einschubmoduls.

Ausrüstung der Schaltanlagen

Messapparatur

Die Schaltanlage kann mit Vakuum-Leistungsschaltern VB-4 (ZPUE), SION (Siemens), VD4 (ABB), HVX (Schneider); НD4 (АВВ) gasisolierte Schalter; Schütze 3TM (Siemens), ConVac (ABB) und Rollarc (Schneider Electric) nach Vereinbarung.
Der Einsatz anderer Geräte ist nach Rücksprache mit dem Schaltanlagenhersteller möglich.
Es wird ein Schnellschalt-Erdungsschalter (außer RXD 36) mit Schrittantrieb verwendet.

Schutzgeräte

In die Schaltanlage können Niederspannungsgeräte beliebiger Hersteller nach individuellen Kundenwünschen eingebaut werden.
Es ist möglich, ein beliebiges digitales Schutzrelais zum Schutz von Mittelspannungsstromkreisen zu installieren.
In der Schaltanlage ist die Installation von Lichtbogenschutzvorrichtungen für Fächer vorgesehen.
Diese Systeme arbeiten nach dem Prinzip der Erkennung des Auftretens eines Störlichtbogens durch Blitzerkennung und Strom- oder Spannungskriterien innerhalb der geschützten Schaltanlage.
Wenn beide Ereignisse gleichzeitig eintreten, wird das System ausgelöst und ein Impuls gesendet, der den Leistungsschalter auslöst.

Schaltbilder der Hauptstromkreise, Hilfsstromkreise, Automatisierung der Schaltanlagen

Hauptstromkreise

Strukturdiagramme von Beispielstromkreisen der Hauptfelder finden Sie in Abbildung 2 und in den Datenblättern in diesem Katalog sowie unter www.zpue.pl.
Andere Lösungen sind nach Vereinbarung mit dem Hersteller möglich.

Nebenstromkreise

Niederspannungs-Hilfsstromkreise bestehen aus: Schutz-, Mess-, Steuer-, Automatisierungs- und Signalsystemen. Die Geräte für diese Stromkreisen befinden sich im Schrank für die Nebenstromkreise. Die Abmessungen und die Anordnung der Geräte sind in den Abbildungen 3 und 4 dargestellt.
Schaltpläne mit Beispielen für interne Anschlüsse und die Montage von Haupt- und Hilfsgeräten für typische Schaltanlagen sind nach Rücksprache mit dem Schaltanlagenhersteller erhältlich.

Automatisierung der Schaltanlagen

Die Schaltanlage ist für den Betrieb in einem integrierten Steuerungs-, Visualisierungs- und Datenerfassungssystem vorbereitet. Zu diesem Zweck wird Sie mit digitalen Schutzrelais (mit digitalen Kommunikationsmöglichkeiten) und mit Automatisierungsvorrichtungen für die Energietechnik ausgestattet. Die Schaltanlage kann dann sowohl in übergeordneten als auch in automatischen Steuerungssystemen arbeiten.

Verpackung, Transport und Installation der Schaltanlagen

Verpackung

Für Schaltanlagen vom Typ RXD stehen drei Verpackungsoptionen zur Verfügung:

1. Standard - der auf einer Palette platzierte Schaltschrank wird in Luftpolsterfolie und anschließend in Stretchfolie eingewickelt,
2. in Kisten - d wie oben beschrieben verpackten Schaltanlagen werden in Kisten verpackt,
3. Spezialverpackungen für den Seetransport - die mit einem feuchtigkeitsabsorbierenden Mittel versehenen Schaltanlagen werden in Säcke aus Folie mit konservierenden Eigenschaften verpackt, aus denen die Luft abgesaugt wird. Die derart geschützten Schaltschränke werden entsprechend auf Paletten oder in Kisten transportiert.

Transport

Die Schaltanlagen werden als einzelne Schränke oder als zu Transportgruppen zusammengestellte Schränke transportiert. Der Transport der Schaltanlage in und zu dem Raum, in dem sie aufgestellt werden soll kann mit einem Kran, Gabelstapler oder auf Rollen erfolgen.
Für den Krantransport ist der Schrank mit Transportgriffen ausgestattet. Der Aufspannwinkel zwischen den Tragseilen darf 120^o nicht überschreiten. Das Greifen der Seile direkt hinter der Schrankkonstruktion ist verboten.
Da sich die Schränke auf einer Transportpalette befinden, können Sie mit einem Gabelstapler transportiert werden.
Während des Transports und der Aufstellung der Schaltanlage muss mit großer Vorsicht vorgegangen werden, um die Lackierung und die Blechverkleidungen nicht zu beschädigen.
Die Hauptkomponenten wie Leistungsschalter, Schütze und Einschubmodule sowie stoßempfindliche NS-Geräte werden separat in der Originalverpackung des Herstellers transportiert.

Aufstellen der Schaltanlage

Die Art und Weise, wie die Schaltanlage aufgestellt und die externen von Kabel und Schienen zugeführt werden, hängt von der Konstruktion des Gebäudes ab, in dem sie installiert werden soll. Sie sollte unter Berücksichtigung der Vorgaben erfolgen, die bei der Absprache mit dem Schaltanlagenhersteller gemacht wurden.
Die Schaltanlage kann direkt auf dem Boden, auf einem am Boden befestigten Fundamentrahmen oder auf einer Stahl- oder Betonkonstruktion des Gebäudes aufgestellt werden.
Unabhängig vom Untergrund müssen die Schaltanlagen waagerecht aufgestellt und am Boden befestigt werden.
Abb. 5 und 6 zeigen die wesentlichen Grundlagen für die Aufstellung der Schaltanlage: Aufstellungsort der Schaltanlage im Raum, Beispielmaße für Öffnungen im Boden für Kabeldurchführungen, Trag-/Montagerahmen der Schaltanlage mit Öffnungen zur Befestigung der Schaltanlage am Boden.
Diese sollten als Richtwerte betrachtet werden. Die genaue Position muss bei der Bestellung der Schaltanlage vereinbart werden. Abbildung 7 zeigt, wie die Schaltanlagen am Boden befestigt werden. Für die Aufstellung der Schaltanlage wird empfohlen, dass das Y-Maß des Raums mindestens 1000 mm größer ist als die Gesamtlänge der Schaltanlage.

Mit der Schaltanlage Mitgelieferte Standardausrüstung

Die folgende Ausrüstung ist im Lieferumfang aller Schaltanlagen enthalten:

• Verbindungselemente für die Verbindung der Transporteinheiten miteinander,
• Kurbel zur Betätigung des Einschubmoduls,
• Kurbel für den Antrieb des Erdungsschalters,
• Transportwagen für das Einschubmodul,
• Schranktürschlüssel.

Mit der Schaltanlage gelieferte Unterlagen:

• Konformitätserklärung,
• Betriebsanleitung der Schaltanlage,
• Betriebstechnische Dokumentation und Garantiekarten der eingebauten Geräte,
• Bestandsdokumentation der Schaltanlage,
• Garantiekarte.

Abbildungen

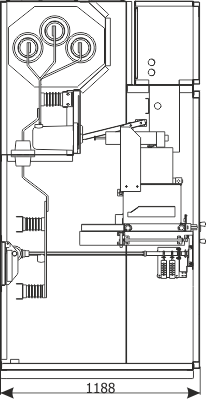

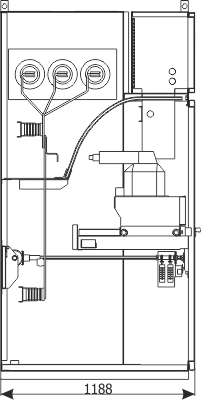

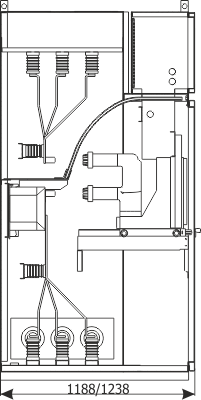

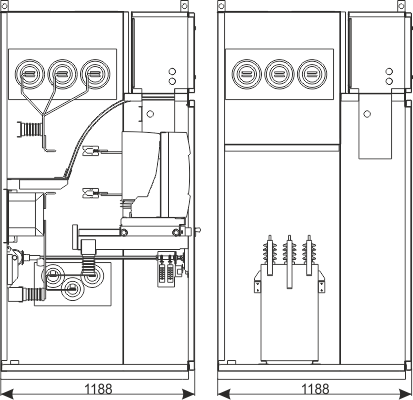

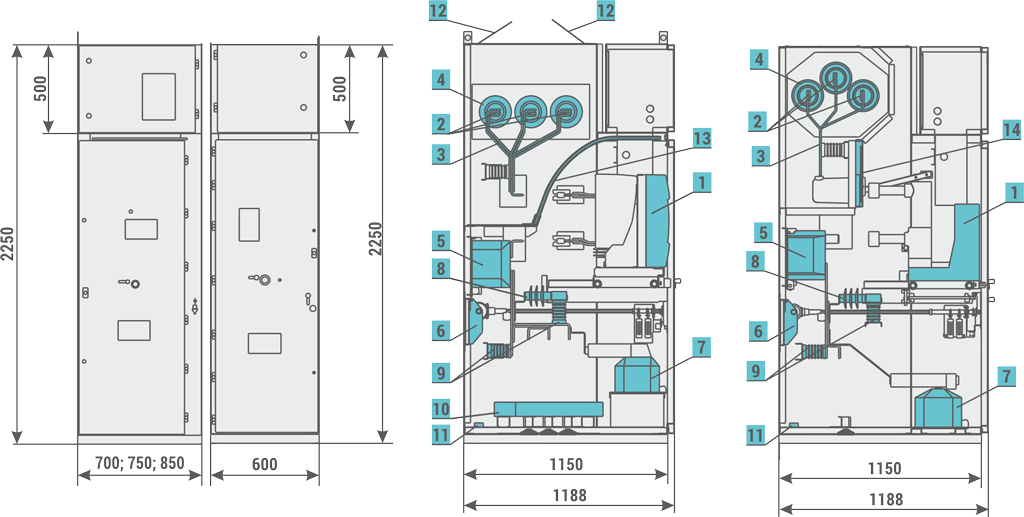

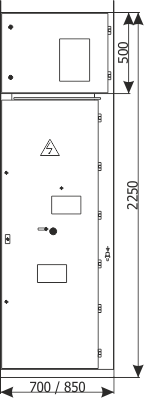

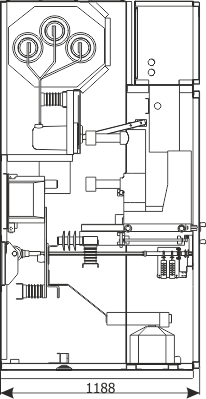

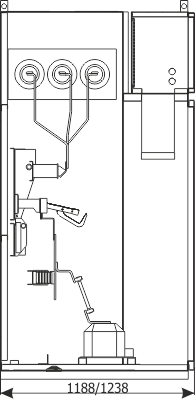

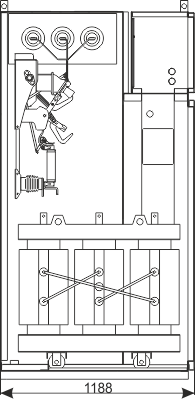

Abbildung 1a - Beispielausrüstung des Felds RXD 12

Abbildung 1a - Beispielausrüstung des Felds RXD 12

1. Hauptgerät: Leistungsschalter, Schaltschütz,
2. Sammelschienen,
3. Abgangsschienen,
4. Durchführungsisolatoren,
5. Stromwandler,
6. Erdungsschalter,
7. Spannungswandler,
8. Überspannungsableiter,
9. (kapazitive) Stützisolatoren,
10. Erdschlusswandler,
11. Erdungsschiene,
12. Abführklappen,
13. Isolierplatte,
14. Trennwand mit Isolator,

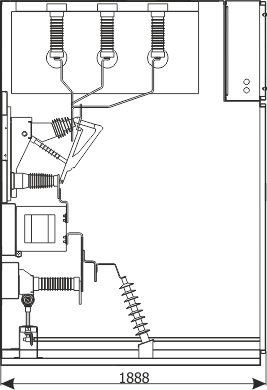

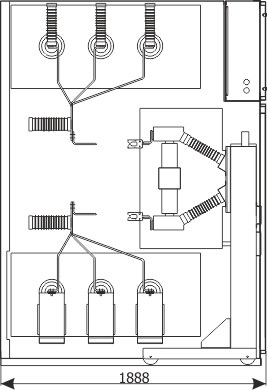

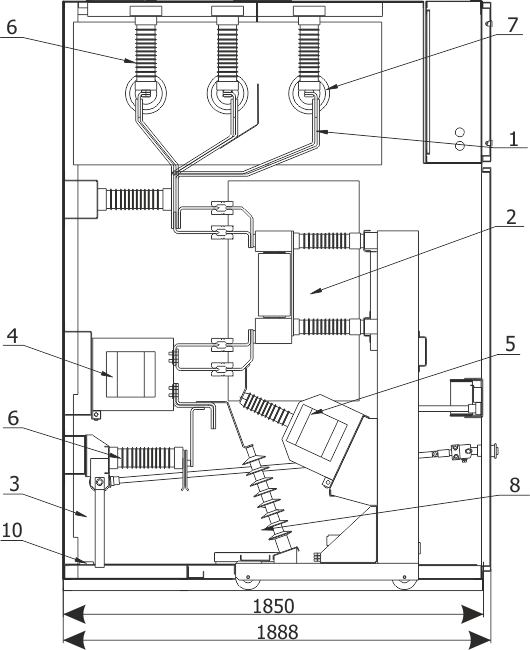

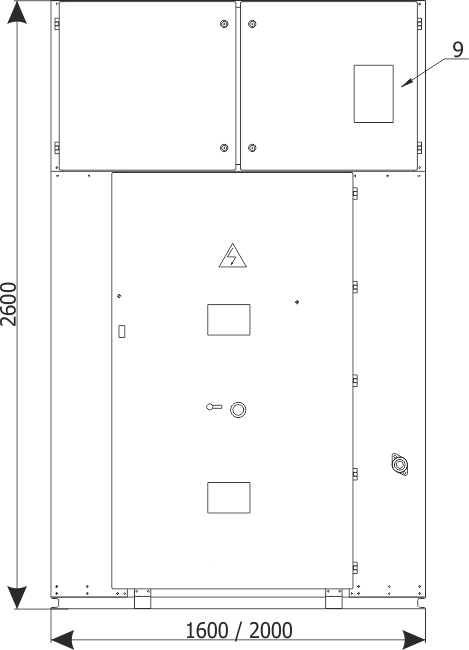

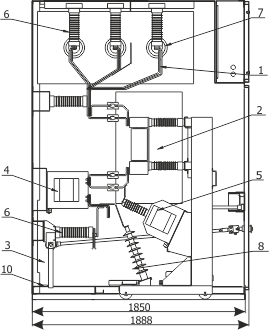

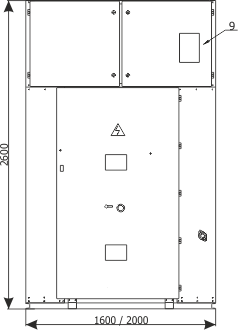

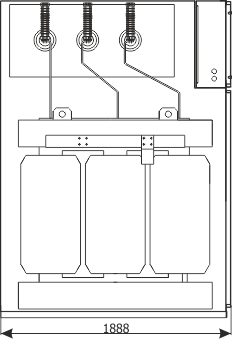

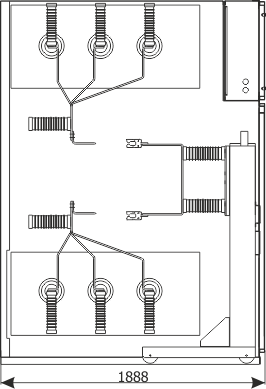

Abbildung 1b - Beispielausrüstung des Felds RXD 36

Abbildung 1b - Beispielausrüstung des Felds RXD 36

1. Abgangsschienen,
2. Hauptgerät: Leistungsschalter,
3. Erdungsschalter,
4. Stromwandler,
5. Spannungswandler,
6. Stützisolatoren,
7. Durchführungsisolatoren,
8. Überspannungsableiter,
9. Schutzgruppe,
10. Erdungsschiene.

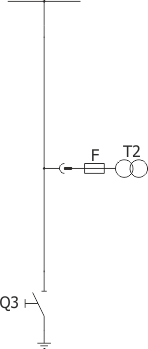

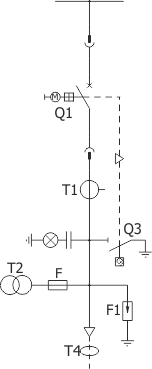

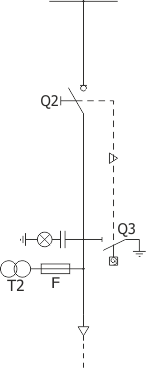

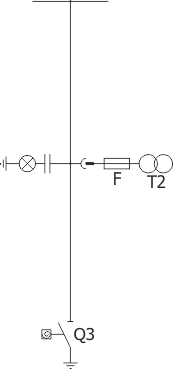

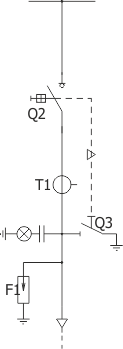

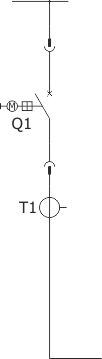

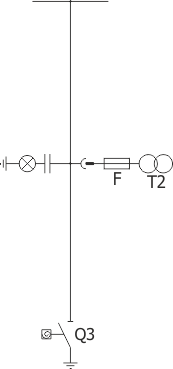

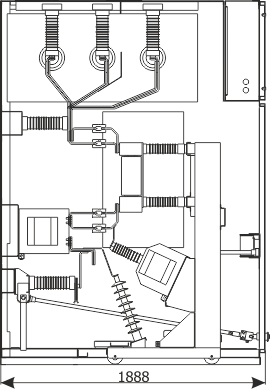

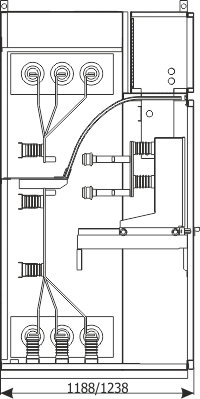

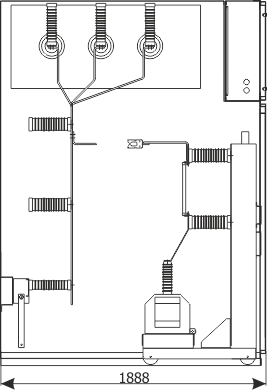

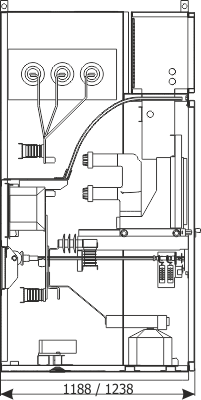

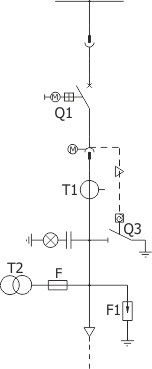

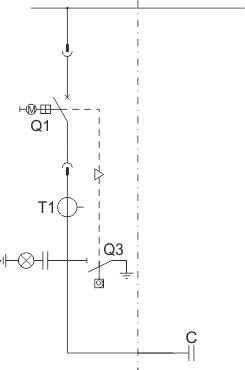

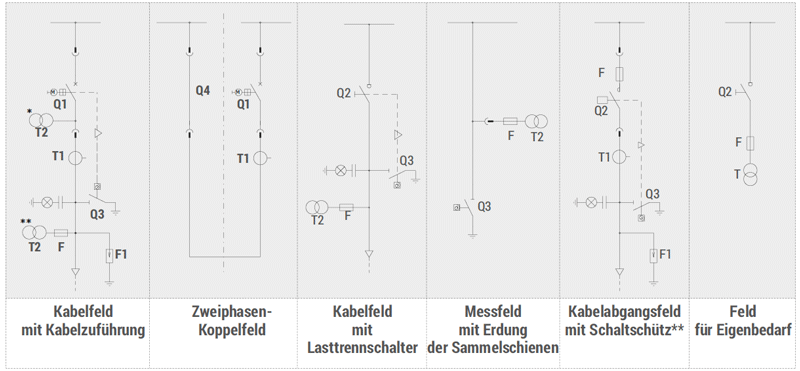

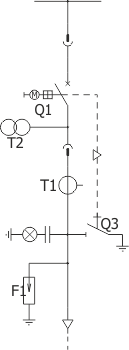

Abbildung 2 - Strukturdiagramme der Hauptstromkreise

Abbildung 2 - Strukturdiagramme der Hauptstromkreise

Achtung!
*) nur für RXD36; **) nicht für RXD36

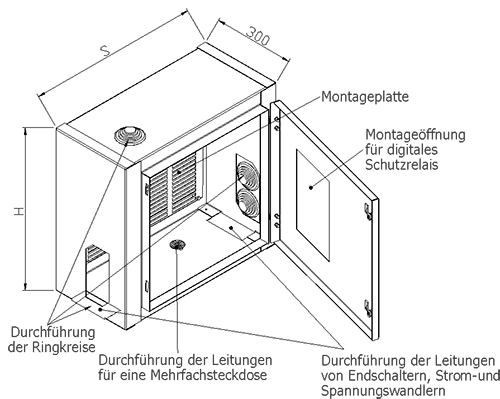

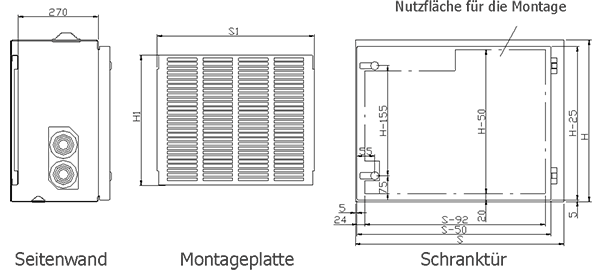

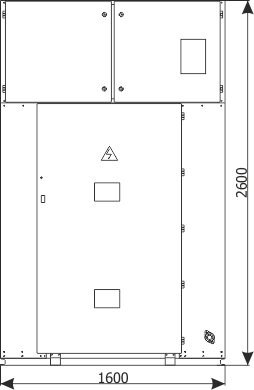

Abbildung 3a - Schrank für die Hilfsstromkreise in der Schaltanlage RXD 12

Abbildung 3a - Schrank für die Hilfsstromkreise in der Schaltanlage RXD 12





Abmessungen [mm]
H	500	500	500	500
S	900	750	700	600
H1	450	450	450	450
S1	820	670	630	520

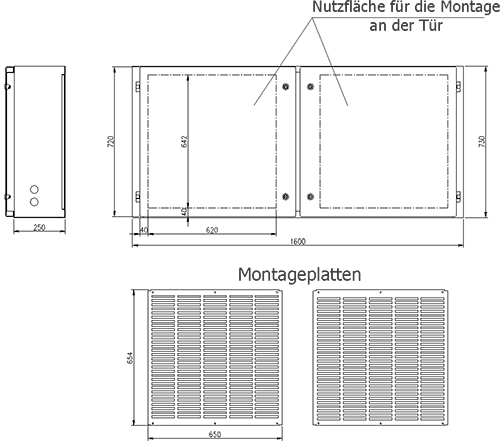

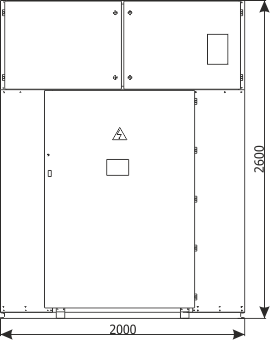

Abbildung 3b - Schrank für die Hilfsstromkreise in der Schaltanlage RXD 36

Abbildung 3b - Schrank für die Hilfsstromkreise in der Schaltanlage RXD 36

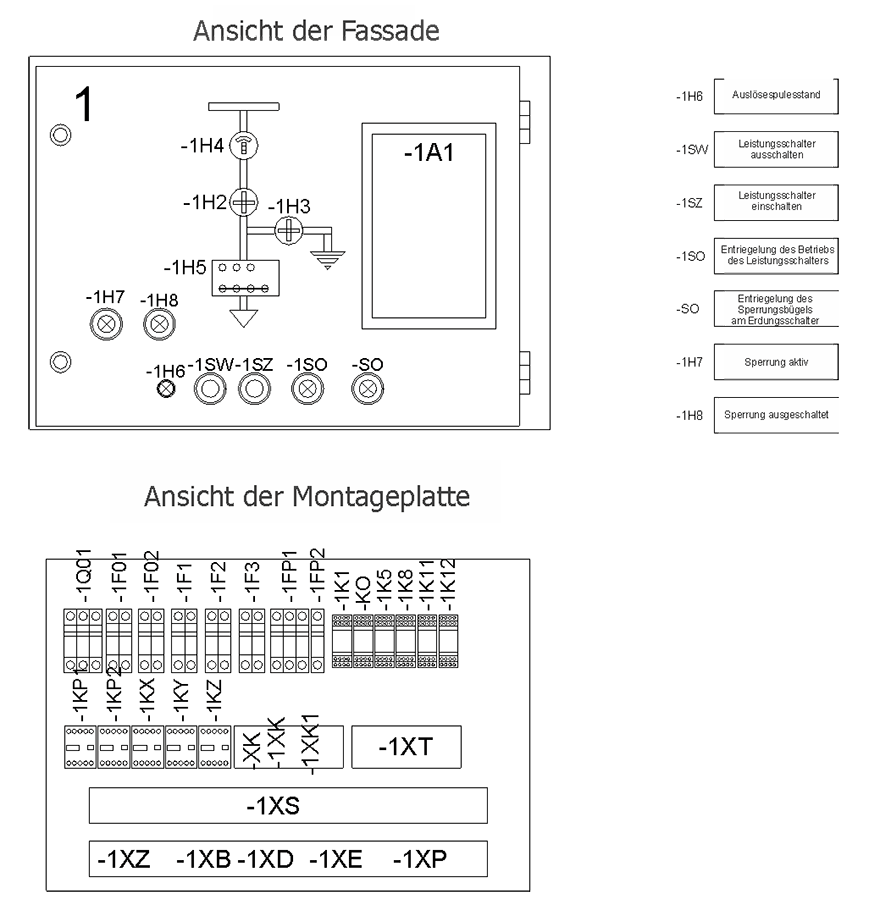

Abbildung 4 - Beispielanordnung der der Geräte im Fach der Nebenstromkreise im Feld RXD 12

Abbildung 4 - Beispielanordnung der der Geräte im Fach der Nebenstromkreise im Feld RXD 12

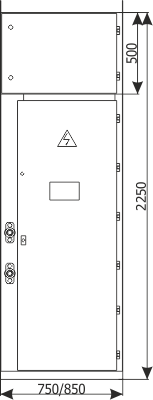

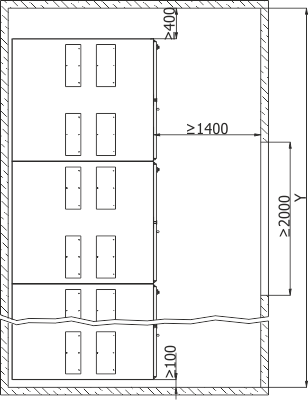

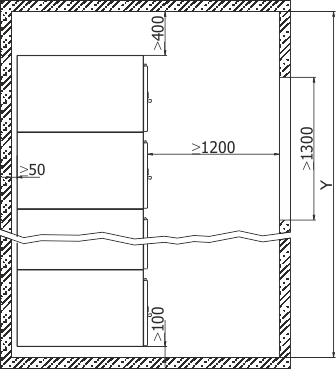

Abbildung 5a - Aufstellung der Schaltanlage RXD 12

Abbildung 5a - Aufstellung der Schaltanlage RXD 12

Seitenansicht

Draufsicht

Achtung! Für spezifische Anforderungen an die angegebenen Maße wenden Sie sich bitte an den Hersteller der Schaltanlage.

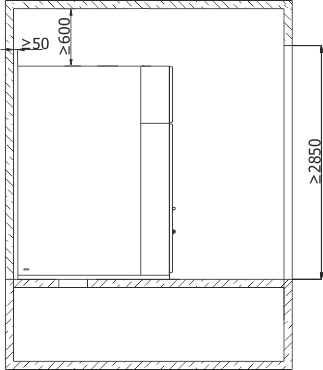

Abbildung 5b - Aufstellung der Schaltanlage RXD 36

Abbildung 5b - Aufstellung der Schaltanlage RXD 36

Seitenansicht

Draufsicht

Achtung! Für spezifische Anforderungen an die angegebenen Maße wenden Sie sich bitte an den Hersteller der Schaltanlage.

Abbildung 6a - Trag-/Montagerahmen der Schaltanlage RXD 12

Abbildung 6a - Trag-/Montagerahmen der Schaltanlage RXD 12

Abmessungen [mm]
G	1150
S	600	700	750	900

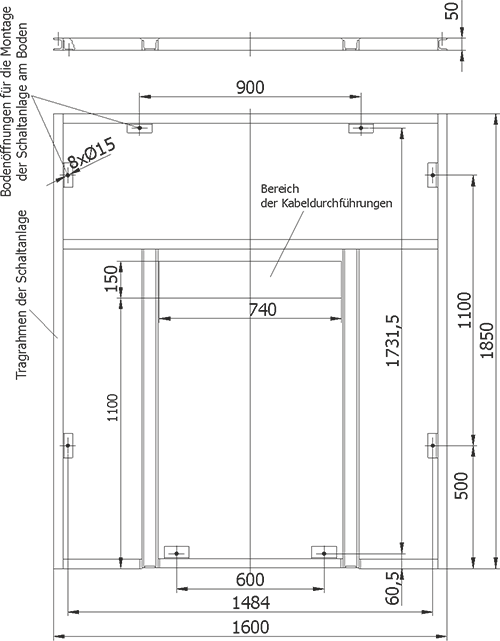

Abbildung 6a - Trag-/Montagerahmen der Schaltanlage RXD 36

Abbildung 6a - Trag-/Montagerahmen der Schaltanlage RXD 36

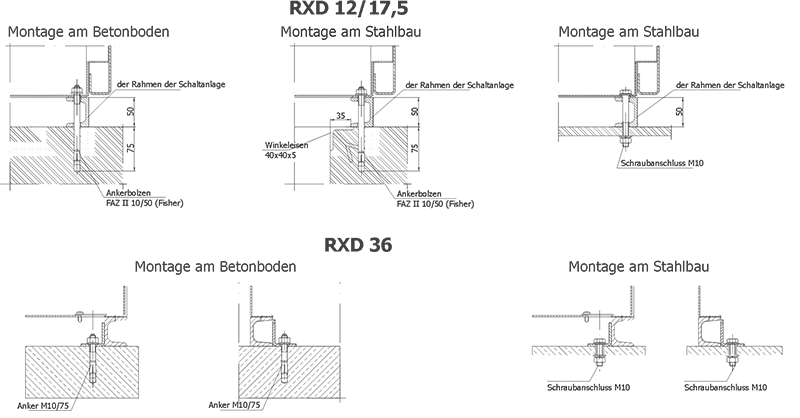

Abbildung 7 - Befestigung der Schaltanlage RXD am Boden

Abbildung 7 - Befestigung der Schaltanlage RXD am Boden

RXD 12 kV

RXD 36 kV
