Rotoblok VCB - eine neue Generation von Mittelspannungsschaltanlagen

Rotoblok VCB - a new generation of medium voltage switchgear (MV)

In diesem Katalog wird die moderne, Mittelspannungs-Schaltanlage für den Einsatz in Innenräumen des Typs ROTOBLOK VCB vorgestellt, die für die Verteilung von Dreiphasen-Wechselstrom mit einer Frequenz von 50 Hz und einer Bemessungsspannung von bis zu 25 kV in industriellen und gewerblichen Stromverteilungsnetzen konzipiert ist. Der modulare Aufbau der Felder der Schaltanlagen vom Typ Rotoblok VCB ermöglicht es, die Felder frei zu konfigurieren und mit den Schaltanlagenserien Rotoblok und Rotoblok SF zu kombinieren.

Eigenschaften und Vorteile

Eigenschaften und Vorteile

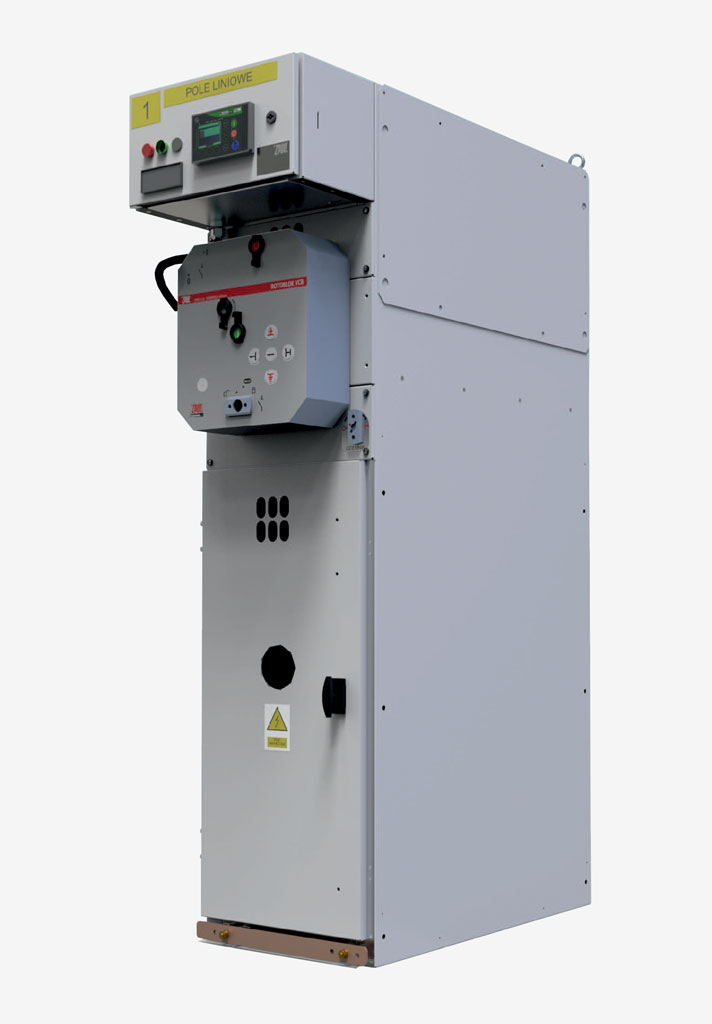

Die Schaltanlage vom Typ Rotoblok VCB ist eine zweifächrige Schaltanlage für den Einsatz in Innenräumen mit einer Metallabschirmung aus verzinktem Blech die den Potentialausgleich mit einem einzelnen Sammelschienensystem gewährleistet. Die Schaltanlage zeichnet sich durch ihre Luftisolierung (AIS - Air Insulated Switchgear) und ihre geringen Abmessungen aus, die durch den Einsatz eines innovativen Mittelspannungs-Trennschalters mit drei Funktionen erreicht wurden, der die drei bisher verwendeten Leistungsschalter, Trennschalter und Erdungsschalter ersetzt. Zum Löschen des Lichtbogens wurden Vakuumkammern in die Harzisolatoren eingebaut, die sich wiederum auf einer gemeinsamen rotierenden Welle befinden, sodass sie als Trennschalter verwendet werden können. Das mechanische Verriegelungssystem verhindert falsche Schaltvorgänge und das Öffnen der Tür des Schaltanlagenfeldes, bevor die Spannung abgeschaltet und der Erdungsschalter geschlossen wurde. Die spezielle Konstruktion und die verwendeten Materialien garantieren eine hohe Haltbarkeit und Zuverlässigkeit, vor allem aber eine sehr hohe Sicherheit.

Die Felder der Schaltanlage verfügen über folgende Eigenschaften:

  • Einsatz des modernen TGI-Geräts (hergestellt von ZPUE S.A.), das drei Funktionen Leistungsschalter, Trennschalter, Erdungsschalter kombiniert,
  • Miniaturisierung der Felder und damit der gesamten Schaltanlage unter Beibehaltung hoher elektrischer und funktioneller Parameter (die Breite des Rotoblok VCB-Feldes beträgt nur 500 mm),
  • das Verriegelungssystem ist auf ein Gerät beschränkt,
  • das Gerät kann sowohl lokal als auch aus der Ferne (z.B. über Funk) gesteuert werden,
  • hohe Bedienungssicherheit durch Erzwingen korrekter Schaltvorgänge,
  • zwei sichtbare, vollständige Luftspalten bieten das höchste Maß an Sicherheit,
  • das Gerät in ausgeschalteter und geöffneter Stellung stellt eine mechanische und isolierende Barriere zwischen dem Sammelschienenfach und dem Teil der Kabelanschlüsse dar,
  • verbesserte Zuverlässigkeit durch Beseitigung vieler mechanischer und elektrischer Verriegelungen,
  • Eliminierung mehrerer Schienenverbindungen, wodurch die Einfachheit und Zuverlässigkeit der Konstruktion erhöht wird,
  • lange Betriebslebensdauer ohne mühsame Wartung,
  • Möglichkeit des einfachen und sehr schnellen Austauschs der Welle des Hauptgeräts (Leistungsschalter + Trennschalter) während der Servicearbeiten,
  • hohe Korrosionsbeständigkeit; die Konstruktion der Schaltanlage besteht aus verzinktem Blech,
  • geeignet für den Einbau moderner Sicherheits- und Steuergeräte verschiedener Hersteller,
  • Möglichkeit der Wandaufstellung der Schaltanlage, die eine wirtschaftliche Nutzung des Schaltanlagenraums ermöglicht, was insbesondere bei der Modernisierung und Erweiterung bestehender Schaltanlagen wichtig ist,
  • einfacher und schneller Zugang zu den Geräten der Schaltanlage für Überwachung und Wartung,
  • einfache Bedienung.
Wesentliche technische daten

Wesentliche technische daten

Übereinstimmung mit den Normen:
Die Schaltanlage vom Typ Rotoblok VCB erfüllt die Anforderungen der folgenden Normen:

  • PN-EN62271-1 - Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen,
  • PN-EN 62271-100 - Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Hochspannungs-Schaltgeräte und - Schaltanlagen,
  • PN-EN 62271-200 - Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 200: Metallgekapselte Wechselstrom- Schaltanlagen für Bemessungsspannungen über 1 kV bis einschließlich 52 kV.

Die Schaltanlage ist vom Institut für Elektrotechnik zertifiziert.

Elektrische Daten:
Bemessungs-Netzspannung 20 kV
Höchste Gerätespannung 25 kV
Bemessungsfrequenz / Anzahl der Phasen 50 Hz / 3
Bemessungsstehspannung bei Netzfrequenz 50 kV / 60 kV
Bemessungsblitzstoßspannung 1,2/50 μs 125 kV / 145 kV
Dauer-Bemessungsstrom 630 A
Bemessungskurzzeitstromfestigkeit bis 16 kA (3s) / bis 20 kA (1s)
Bemessungsstoßstromfestigkeit bis 50 kA
Störlichtbogenfestigkeit AFLR bis 16 kA (1s)
Schutzart IP43 bis IP4X
Betriebsbedingungen:
Umgebungstemperatur
- Kurzzeitiger Spitzenwert
+ 40°C
- Höchstes Tagesmittel
+ 35°C
- Höchste Jahresmitteltemperatur
+ 20°C
- niedrigste Dauertemperatur
- 25°C1)
Relative Luftfeuchtigkeit
- Höchstes Tagesmittel
95%
- Höchstes Monatsmittel
90%
- Höchster mittlerer Dampfdruck im Tagesverlauf
2,2 kPa
- Höchster mittlerer Dampfdruck im Monatsverlauf
1,8 kPa
Atmosphäre am Aufstellungsort Es dürfen keine nennenswerten Verunreinigungen in
Form von Salz, Dämpfen, Rauch, brennbaren oder
Korrosion verursachenden Gasen sowie keine Vereisung
oder Überzug mit Raureif oder Tau vorliegen
Höhe des Aufstellungsortes bis 1000 m ü. M2)
Vibrationen Durch äußere Ursachen hervorgerufene Vibrationen oder
Erdbeben - vernachlässigbar

Achtung
*1) Vorausgesetzt, der Hersteller der Mess-, Kontroll- und Schutzausrüstung hat nichts anderes angegeben.
*2)Wenn die Höhe des Aufstellungsortes der Schaltanlage über 1000 m.ü.M. liegt, muss die Isolierung der Schaltanlage eine Positionsanzeige gemäß den Richtlinien des Punkts 2.2.1 der Norm PN-EN62271-1 angepasst werden.

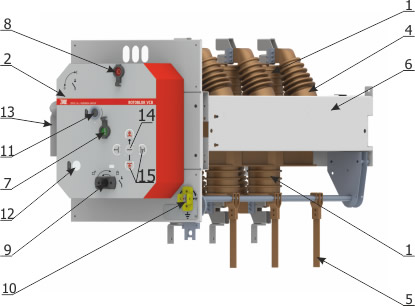

Ansicht des Schalters

Ansicht des Schalters

Ansicht des Schalters

Rotoblok VCB widok łącznika

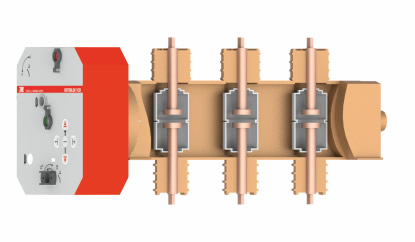

Ansicht der Hauptschaltwelle mit Vakuum-Leistungsschalter

Rotoblok VCB widok wału

1 - Hauptschaltwelle mit Leistungsschalter
2 - Schalterantrieb
3 - Vakuumkammer des Leistungsschalters
4 - Harzisolatoren
5 - unterer Erdungsschalter
6 - verzinkter Stahlrahmen
7 - Taste zum Schließen des Leistungsschalters
8 - Taste zum Öffnen des Leistungsschalters
9 - Betätigungswelle und Stellungsanzeige des Erdungsschalters

10 - Anschlussdose und Anzeige des Erdungsschalters
11 - Sockel für die Aktivierung der Feder des Leistungsschalters
12 - Anzeige der Aktivierung der Feder
13 - Kontaktverbindungen zu den Sekundärkreisen
14 - Stellungsanzeige des Leistungsschalters
15 - Stellungsanzeige des Trennschalters

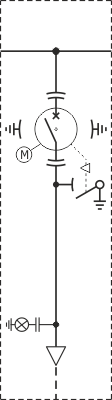

Arbeitspositionen des Geräts

Arbeitspositionen des Geräts

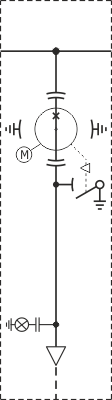

Position eingeschaltet-geschlossen

Rotoblok VCB - Pozycje pracy aparatu - Pozycja załączony-zamknięty

Position ausgeschaltet-geschlossen

Rotoblok VCB - Pozycje pracy aparatu - Pozycja wyłączony-zamknięty

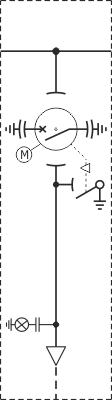

Position ausgeschaltet-geöffnet

Rotoblok VCB - Pozycje pracy aparatu - Pozycja wyłączony-otwarty

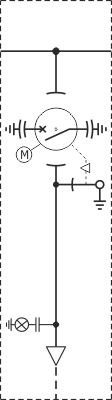

Position geerdet

Rotoblok VCB - Pozycje pracy aparatu - Pozycja uziemiony

Feldvarianten der Schaltanlage Rotoblok VCB

Feldvarianten der Schaltanlage Rotoblok VCB

VCB 1

VCB 1

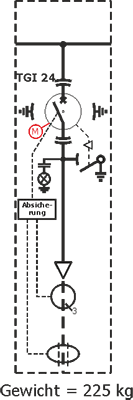

Elektrisches Schaltbild

Schemat elektryczny rozdzielnicy Rotoblok VCB - pole VCB 1

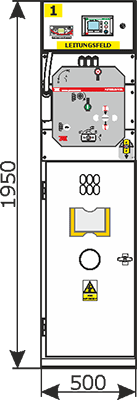

Verderansicht

Widok z frontu rozdzielnicy Rotoblok VCB - pole VCB 1

Achtung!
Die gezeigten Abbildungen sind nur ein Beispiel für die Ausrüstung der Felder. Die Konfiguration der Felder kann an die spezifischen Anforderungen des Anwenders angepasst werden. In diesem Fall sollte der Hersteller aufgefordert werden, Zeichnungen zur Verfügung zu stellen.

Optionale Ausstattung ist rot gekennzeichnet.

  1. Bei der Verwendung von 24 kV Stützstromwandlern anstelle von Durchführungsstromwandlern.
  2. Bei der Verwendung von Sicherungssockeln über Spannungswandlern.
  3. Bei Verwendung von Spannungswandlern.
  4. Das Gerät TGI 24 mit Stromwandlern kann auf der rechten Seite des Feldes untergebracht werden.
  5. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 17,5kV und Rotoblok SF kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 950 mm beträgt. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 24 kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 1150 mm beträgt.
VCB 2(31))

VCB 2(31))

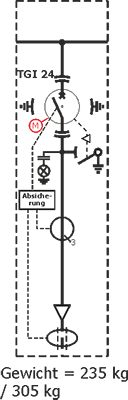

Elektrisches Schaltbild

Schemat elektryczny rozdzielnicy Rotoblok VCB - pole VCB 2

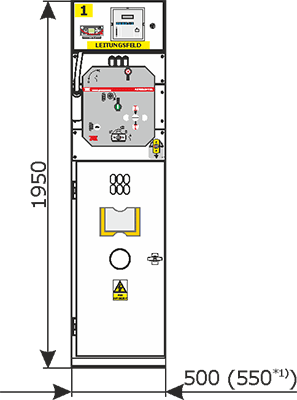

Verderansicht

Widok z frontu rozdzielnicy Rotoblok VCB - pole VCB 2

Achtung!
Die gezeigten Abbildungen sind nur ein Beispiel für die Ausrüstung der Felder. Die Konfiguration der Felder kann an die spezifischen Anforderungen des Anwenders angepasst werden. In diesem Fall sollte der Hersteller aufgefordert werden, Zeichnungen zur Verfügung zu stellen.

Optionale Ausstattung ist rot gekennzeichnet.

  1. Bei der Verwendung von 24 kV Stützstromwandlern anstelle von Durchführungsstromwandlern.
  2. Bei der Verwendung von Sicherungssockeln über Spannungswandlern.
  3. Bei Verwendung von Spannungswandlern.
  4. Das Gerät TGI 24 mit Stromwandlern kann auf der rechten Seite des Feldes untergebracht werden.
  5. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 17,5kV und Rotoblok SF kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 950 mm beträgt. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 24 kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 1150 mm beträgt.
VCB 5(62))

VCB 5(62))

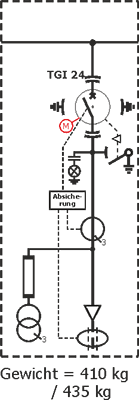

Elektrisches Schaltbild

Schemat elektryczny rozdzielnicy Rotoblok VCB - pole VCB 5

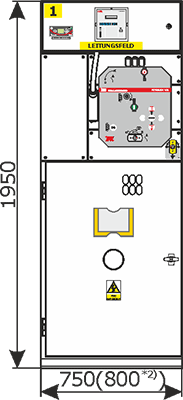

Verderansicht

Widok z frontu rozdzielnicy Rotoblok VCB - pole VCB 5

Achtung!
Die gezeigten Abbildungen sind nur ein Beispiel für die Ausrüstung der Felder. Die Konfiguration der Felder kann an die spezifischen Anforderungen des Anwenders angepasst werden. In diesem Fall sollte der Hersteller aufgefordert werden, Zeichnungen zur Verfügung zu stellen.

Optionale Ausstattung ist rot gekennzeichnet.

  1. Bei der Verwendung von 24 kV Stützstromwandlern anstelle von Durchführungsstromwandlern.
  2. Bei der Verwendung von Sicherungssockeln über Spannungswandlern.
  3. Bei Verwendung von Spannungswandlern.
  4. Das Gerät TGI 24 mit Stromwandlern kann auf der rechten Seite des Feldes untergebracht werden.
  5. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 17,5kV und Rotoblok SF kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 950 mm beträgt. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 24 kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 1150 mm beträgt.
VCB O5

VCB O5

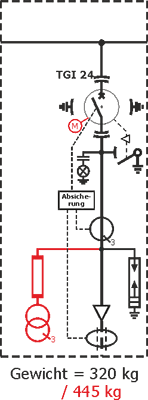

Elektrisches Schaltbild

Schemat elektryczny rozdzielnicy Rotoblok VCB - pole VCB 05

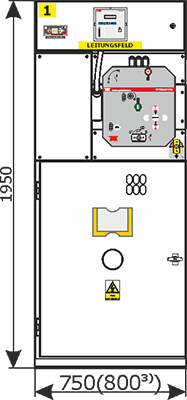

Verderansicht

Widok z frontu rozdzielnicy Rotoblok VCB - pole VCB 05

Achtung!
Die gezeigten Abbildungen sind nur ein Beispiel für die Ausrüstung der Felder. Die Konfiguration der Felder kann an die spezifischen Anforderungen des Anwenders angepasst werden. In diesem Fall sollte der Hersteller aufgefordert werden, Zeichnungen zur Verfügung zu stellen.

Optionale Ausstattung ist rot gekennzeichnet.

  1. Bei der Verwendung von 24 kV Stützstromwandlern anstelle von Durchführungsstromwandlern.
  2. Bei der Verwendung von Sicherungssockeln über Spannungswandlern.
  3. Bei Verwendung von Spannungswandlern.
  4. Das Gerät TGI 24 mit Stromwandlern kann auf der rechten Seite des Feldes untergebracht werden.
  5. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 17,5kV und Rotoblok SF kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 950 mm beträgt. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 24 kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 1150 mm beträgt.
VCB S1L(P4))

VCB S1L(P4))

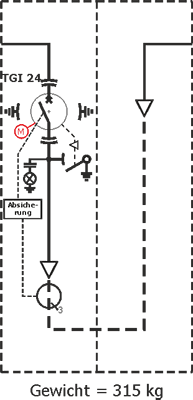

Elektrisches Schaltbild

Schemat elektryczny rozdzielnicy Rotoblok VCB - pole S1L

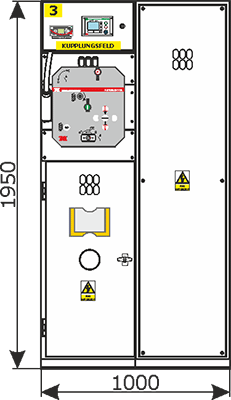

Verderansicht

Widok z frontu rozdzielnicy Rotoblok VCB - pole S1L

Achtung!
Die gezeigten Abbildungen sind nur ein Beispiel für die Ausrüstung der Felder. Die Konfiguration der Felder kann an die spezifischen Anforderungen des Anwenders angepasst werden. In diesem Fall sollte der Hersteller aufgefordert werden, Zeichnungen zur Verfügung zu stellen.

Optionale Ausstattung ist rot gekennzeichnet.

  1. Bei der Verwendung von 24 kV Stützstromwandlern anstelle von Durchführungsstromwandlern.
  2. Bei der Verwendung von Sicherungssockeln über Spannungswandlern.
  3. Bei Verwendung von Spannungswandlern.
  4. Das Gerät TGI 24 mit Stromwandlern kann auf der rechten Seite des Feldes untergebracht werden.
  5. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 17,5kV und Rotoblok SF kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 950 mm beträgt. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 24 kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 1150 mm beträgt.
VCB S3L(P4))

VCB S3L(P4))

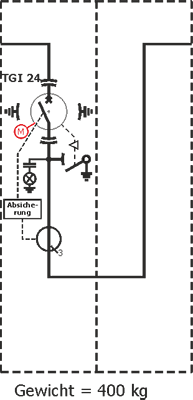

Elektrisches Schaltbild

Schemat elektryczny rozdzielnicy Rotoblok VCB - pole S3L

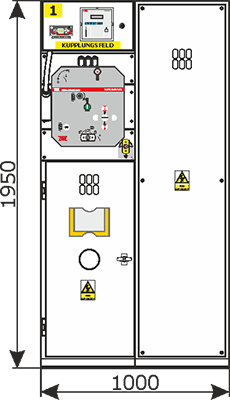

Verderansicht

Widok z frontu rozdzielnicy Rotoblok VCB - pole S3L

Achtung!
Die gezeigten Abbildungen sind nur ein Beispiel für die Ausrüstung der Felder. Die Konfiguration der Felder kann an die spezifischen Anforderungen des Anwenders angepasst werden. In diesem Fall sollte der Hersteller aufgefordert werden, Zeichnungen zur Verfügung zu stellen.

Optionale Ausstattung ist rot gekennzeichnet.

  1. Bei der Verwendung von 24 kV Stützstromwandlern anstelle von Durchführungsstromwandlern.
  2. Bei der Verwendung von Sicherungssockeln über Spannungswandlern.
  3. Bei Verwendung von Spannungswandlern.
  4. Das Gerät TGI 24 mit Stromwandlern kann auf der rechten Seite des Feldes untergebracht werden.
  5. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 17,5kV und Rotoblok SF kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 950 mm beträgt. Wenn die Felder der Schaltanlage Rotoblok VCB mit Feldern der Schaltanlage Rotoblok 24 kombiniert werden, beträgt die Höhe des Schaltfeldes 1950 mm, während seine Tiefe 1150 mm beträgt.
Beispiele für die Schaltanlage Rotoblok VCB in kombination mit der Schaltanlage Rotoblok und Rotoblok SF

Beispiele für die Schaltanlage Rotoblok VCB in kombination mit der Schaltanlage Rotoblok und Rotoblok SF

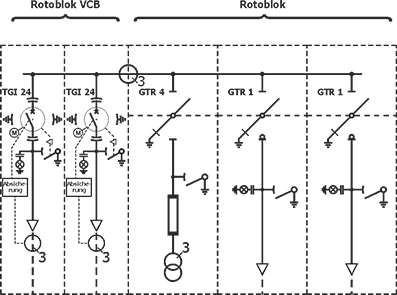

Elektrisches Schaltbild

Przykłady rozdzielnicy Rotoblok VCB - Schemat elektryczny

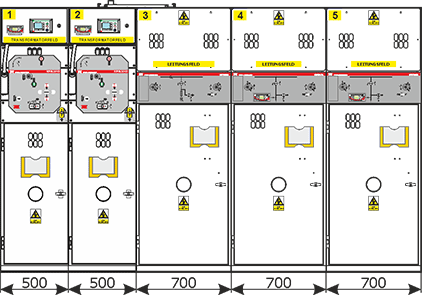

Verderansicht

Przykłady rozdzielnicy Rotoblok VCB - Widok z frontu

Elektrisches Schaltbild

Przykłady rozdzielnicy Rotoblok VCB - Schemat elektryczny

Verderansicht

Przykłady rozdzielnicy Rotoblok VCB - Widok z frontu
