Mittelspannungsschaltanlege des Typs RELF, RELF ex

Die Schaltanlage kann mit einer Reihe von standardmäßigen und zusätzlichen mechanischen und elektrischen Verriegelungen ausgestattet werden, um die Betriebssicherheit zu erhöhen:

Mechanische Verriegelungen:

1. zum Verhindern, dass der Einschub bei geschlossenem Leistungsschalter aus der/in die Betriebsposition bewegt wird,
2. die das Öffnen und Schließen des Leistungsschalters nur in den Positionen Betrieb und Test/Abschalten ermöglichen,
3. die das Schließen des Erdungsschalters nur in der Position Test/Abschalten oder Trennen des Einschubmoduls ermöglicht,
4. die das Umschalten des Einschubmoduls von der Position Test/Abschalten in die Position Betrieb verhindern, wenn der Erdungsschalter geschlossen ist,
5. die das Öffnen der Tür des Gerätefachs verhindern, wenn das Einschubmodul sich in der Betriebs- oder Zwischenposition befindet,
6. die das Öffnen der Tür des Kabelfachs (oder bei der Version RELF 36 des Feldes) verhindern, wenn der Erdungsschalter geöffnet ist,
7. die das Ändern der Position des Einschubmoduls nur erlauben, wenn es im Feld verriegelt ist,
8. die das Umschalten des Einschubmoduls aus der Position Test/Abschalten in die Position Betrieb bei geöffneter Tür des Fachs verhindern,
9. die das Umschalten des Einschubmoduls des Leistungsschalters aus der Position Test/Ausschalten in die Position Betrieb verhindern, solange der Versorgungsstecker der Hilfsstromkreise des Leistungsschalter nicht an den Leistungsschalter angeschlossen wird (Option - wenden Sie sich an den Hersteller),
10. die das Umschalten des Einschubmoduls des Leistungsschalters aus der Position Test/Ausschalten in die Position getrennt verhindern, solange der Versorgungsstecker der Hilfsstromkreise des Leistungsschalter nicht in die Position Ausschalten zurückgeschaltet wird (Option - wenden Sie sich an den Hersteller),
11. der Servicewagen für den Transport der Einschubmodule kann mit einem Mechanismus ausgestattet werden, der ihn sicher mit dem Feld koppelt, sodass er nicht bewegt werden kann, selbst wenn seine Räder entriegelt sind,
12. Der Servicewagen für den Transport der Einschubmodule kann so konstruiert werden, dass das Einschubmodul erst vom Wagen zum Feld bewegt werden kann, nachdem der Wagen mechanisch mit dem Feld gekoppelt wurde,
13. Der Servicewagen für den Transport der Einschubmodule kann so konstruiert werden, dass er erst vom Feld abgekoppelt werden kann, nachdem das Einschubmodul im Feld oder am Wagen verriegelt wurde,
14. die das Verriegeln des Antriebs der beweglichen Trennwände, welche die festen Kontakte im Gerätefach abdecken, ermöglichen,
15. die das Sperren des Zugangs zum Schieber des Erdungsschalterantriebs verhindern. Die Verriegelungsvorrichtung der Tür zum Anschlussfach ist so konstruiert, dass nach dem Öffnen der Tür und dem Öffnen des Erdungsschalters bei geöffneter Tür das Schließen der Tür und das Verriegeln des Schlosses möglich ist. Nach diesem Vorgang verhindert das Schloss das Öffnen der Tür, bis der nächste Erdungsvorgang durchgeführt wird. Nach Absprache mit dem Schaltanlagenhersteller ist es möglich, zusätzliche Verriegelungen und Vorhängeschlösser einzusetzen.

Elektrische Verriegelungen:

1. die das Schließen des Leistungsschalters verhindern, wenn seine Hilfsstromkreise nicht unter Spannung stehen (Option),
2. die das Umschalten des Einschaltmoduls in die Position Betrieb ohne Stromversorgung der Steuerstromkreise verhindern (Option),
3. die den Zugang zum Antrieb des Erdungsschalters verhindern, wenn die Verriegelung des Erdungsschalters an eine zusätzliche Bedingung geknüpft ist (z. B. der Erdungsschalter der Sammelschienen kann nur geschlossen werden, wenn sich das Einschubmodul einer bestimmten Sektion in der Position Ausschalten befindet,
4. die den Zugang zum Antrieb des Einschubmoduls verhindern, wenn das Umschalten des Moduls an eine zusätzliche Bedingung geknüpft ist.

Die Verriegelungen werden immer an die Anforderungen des jeweiligen Projekts angepasst.

Nach Absprache mit dem Schaltanlagenhersteller ist es möglich, die Schaltanlage mit zusätzlichen Verriegelungen auf der Basis von Miniaturschaltern und elektromagnetischen Verriegelungen auszustatten.

Die Konstruktion der Türen ermöglicht bei Bedarf eine Notentriegelung und den Zugang zum Inneren des Fachs.

Schaltgeräte

Die Schaltanlage kann standardmäßig mit den Vakuum-Leistungsschaltern SION (Siemens), VD4 (ABB), HVX (Schneider Electric); gasisolierten Leistungsschaltern HD4 (ABB); Schützen VSC (ABB) ausgestattet werden. Die Verwendung anderer Geräte ist nach Absprache mit dem Schaltanlagenhersteller möglich. Ein Schnellerder mit Schrittmotor sorgt für ein Höchstmaß an Sicherheit. Standardmäßig werden Lasttrennschalter vom Typ NAL/NALF (ABB) verwendet.

Messapparatur

Für die Messungen werden Stromwandler von verschiedenen Herstellern verwendet. Die Signalisierung der Spannung in den Feldern erfolgt über Isolatoren oder Stromwandler mit Spannungsteiler und Spannungsanzeige.

Schutzgeräte

In die Schaltanlage können Niederspannungsgeräte beliebiger Hersteller nach individuellen Kundenwünschen eingebaut werden.

Es ist möglich, ein beliebiges digitales Schutzrelais zum Schutz von Mittelspannungsstromkreisen zu installieren.

In der Schaltanlage ist die Installation von Lichtbogenschutzvorrichtungen für Fächer vorgesehen.
Diese Systeme arbeiten nach dem Prinzip der Erkennung des Auftretens eines Störlichtbogens durch Blitzerkennung und/oder Stromoder Spannungskriterien innerhalb der geschützten Schaltanlage. Wenn beide Ereignisse gleichzeitig eintreten, wird das System ausgelöst und ein Impuls gesendet, der den Leistungsschalter auslöst.

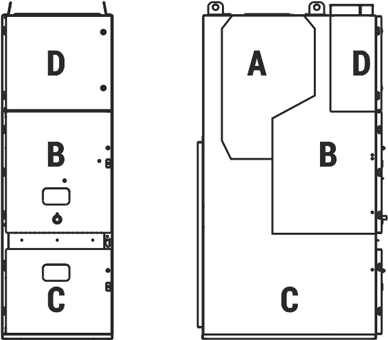

Hauptstromkreise

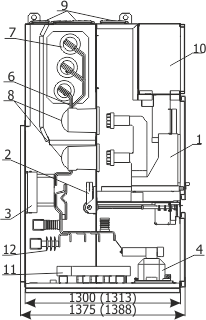

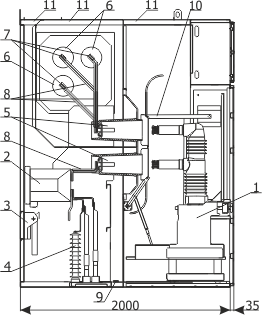

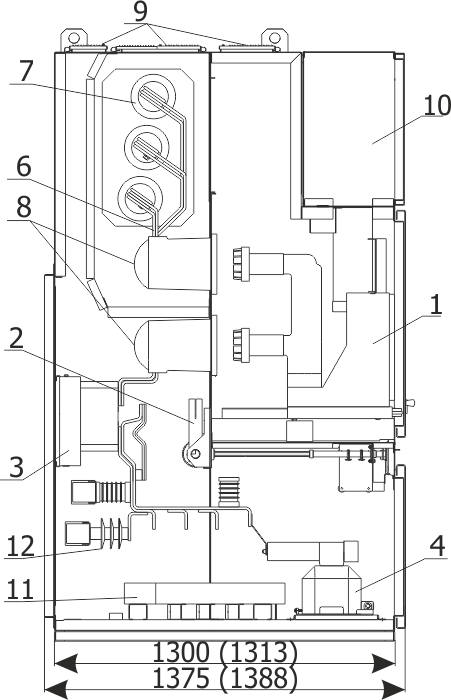

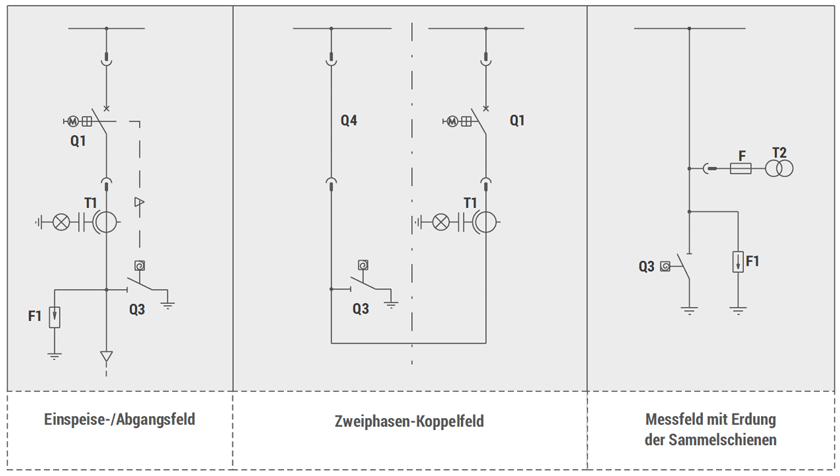

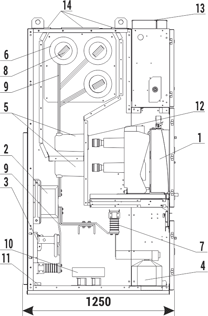

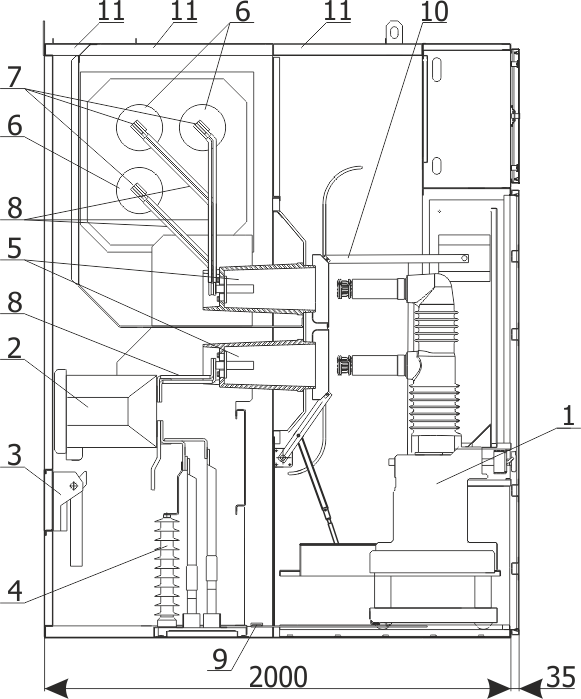

Strukturdiagramme von Beispiel-Hauptstromkreisen finden Sie in Abbildung 2 und in den Datenblättern in diesem Katalog sowie unter www.zpue.com/de. Das Anschlussfach ist je nach Feldtyp unterschiedlich ausgerüstet. Andere Lösungen sind nach Vereinbarung mit dem Hersteller möglich.

Nebenstromkreise

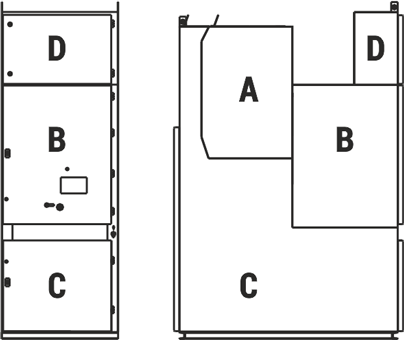

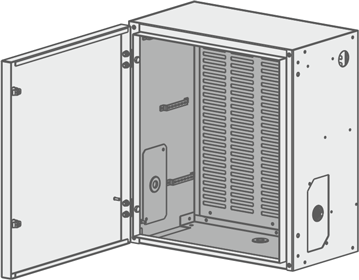

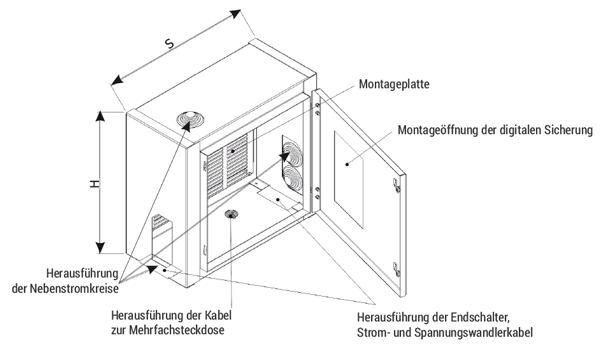

Niederspannungs-Hilfsstromkreise bestehen aus: Schutz-, Mess-, Steuer-, Automatisierungs- und Signalsystemen. Für die Geräte in diesen Stromkreisen gibt es einen zusätzlichen Schaltschrank, der sich im vorderen oberen Teil des Schrankes befindet.

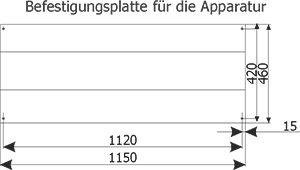

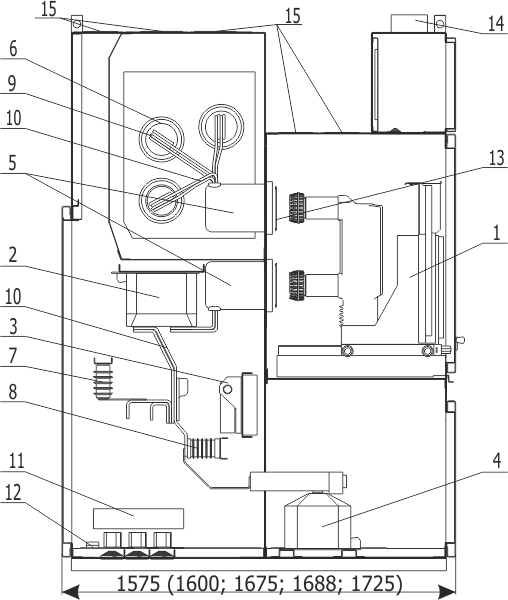

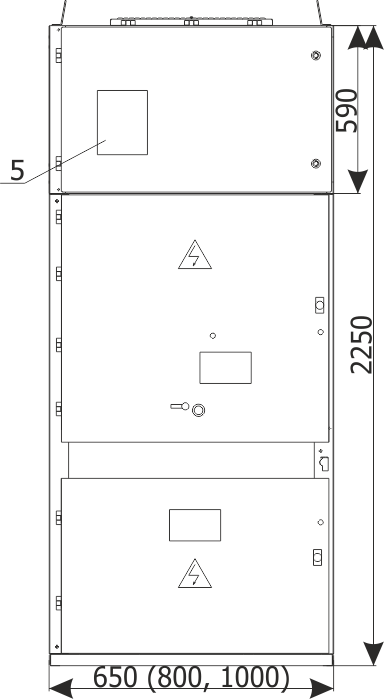

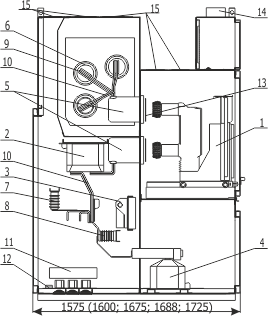

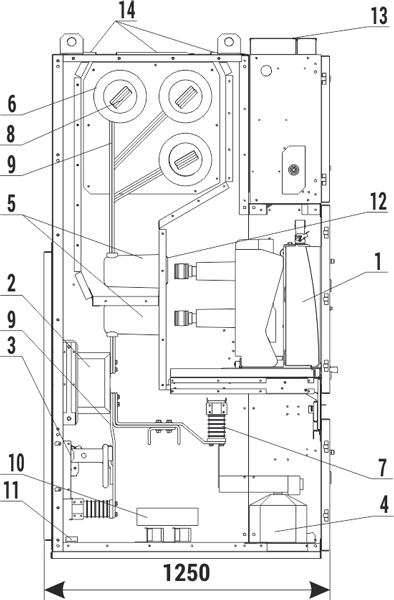

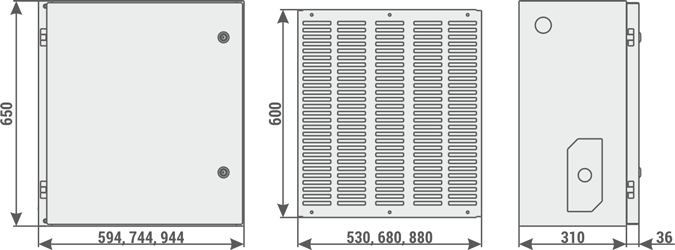

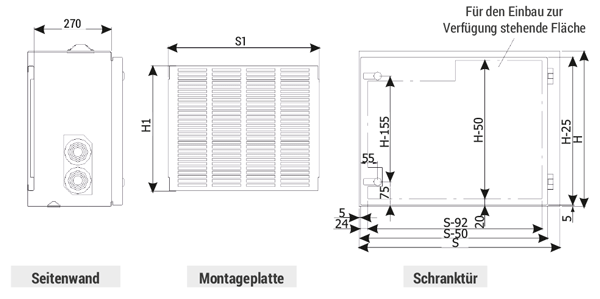

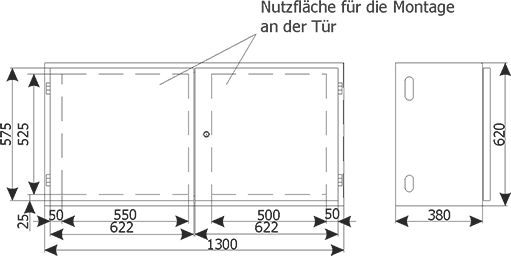

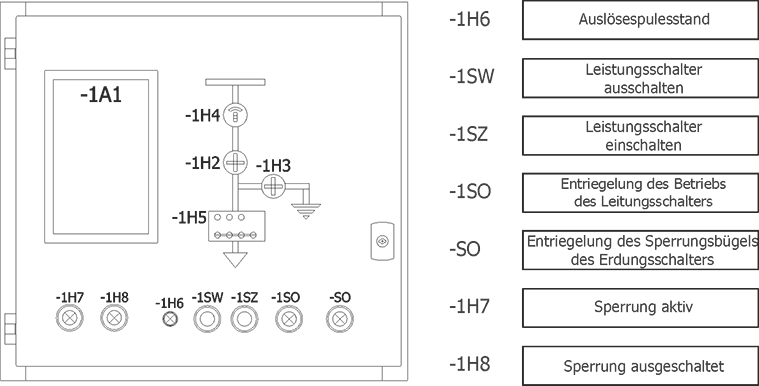

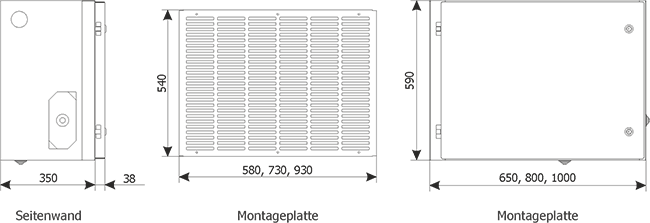

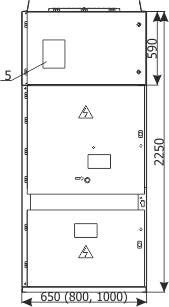

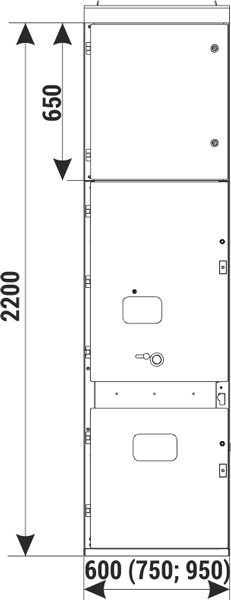

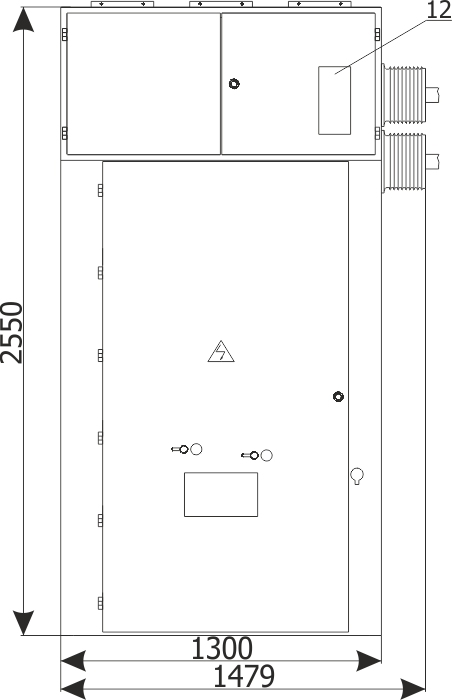

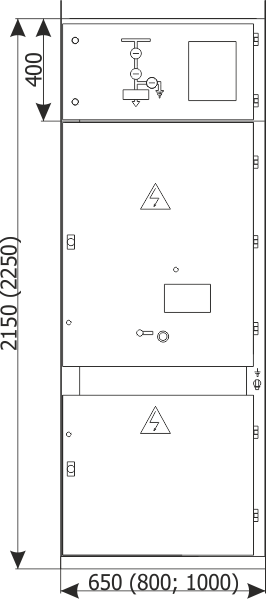

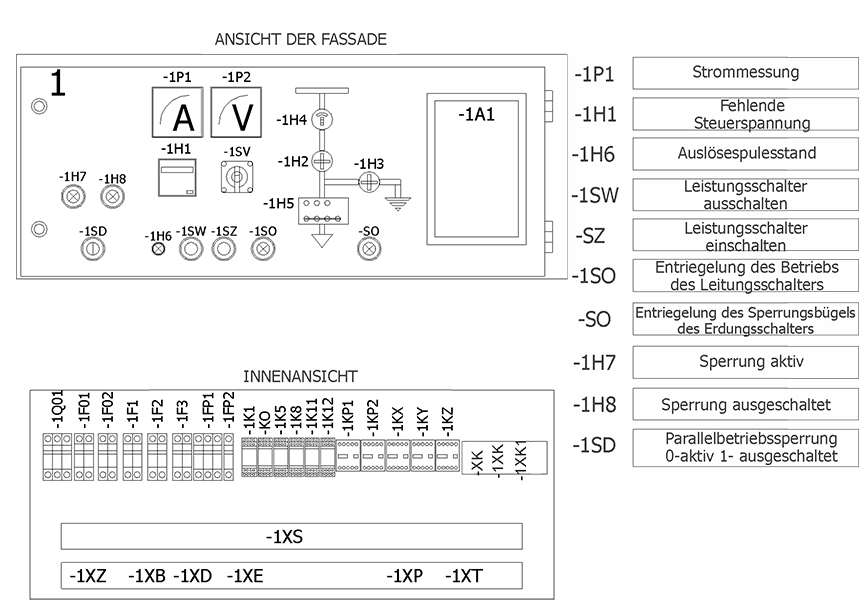

Die Abmessungen des Gehäuses und ein Beispiel für die Anordnung der Geräte sind in den Abbildungen 3 und 4 dargestellt. Schaltpläne mit Beispielen für interne Anschlüsse und die Montage von Haupt- und Hilfsgeräten für typische Schaltanlagen sind nach Rücksprache mit dem Schaltanlagenhersteller erhältlich. Automatisierung der Schaltanlagen

Automatisierungssystem der Schaltanlage

Die Schaltanlage ist für die Verwendung im integriertem Steuerungs-, Visualisierungs- und Datensammlungssystem entworfen. Deswegen ist die Schaltanlage mit den digitalen Schutzrelaismodulen (mit Möglichkeit der digitalen Kommunikation) und einer vollautomatischen Steuerung ausgestattet. Die Schaltanlage kann in diesem Fall mit einer übergeordneten Steuereinheit und dem automatisierten System verbunden werden.

Automatisierung der Schaltanlagen

Die Schaltanlage ist für den Betrieb in einem integrierten Steuerungs-, Visualisierungs- und Datenerfassungssystem vorbereitet. Zu diesem Zweck wird Sie mit digitalen Schutzrelais (mit digitalen Kommunikationsmöglichkeiten) und mit Automatisierungsvorrichtungen für die Energietechnik ausgestattet. Die Schaltanlage kann dann sowohl in übergeordneten als auch in automatischen Steuerungssystemen arbeiten.

Verpackung
Für Schaltanlagen vom Typ RELF stehen drei Verpackungsoptionen zur Verfügung:

1. Standard - der auf einer Palette platzierte Schaltschrank wird in Luftpolsterfolie und anschließend in Stretchfolie eingewickelt,
2. in Kisten - d wie oben beschrieben verpackten Schaltanlagen werden in Kisten verpackt,
3. Spezialverpackungen für den Seetransport - die mit einem feuchtigkeitsabsorbierenden Mittel versehenen Schaltanlagen werden in Säcke aus Folie mit konservierenden Eigenschaften verpackt, aus denen die Luft abgesaugt wird. Die derart geschützten Schaltschränke werden auf Paletten oder in Kisten transportiert.

Transport

Die Schaltschränke werden als einzelne Schränke transportiert. Der Transport der Schaltanlage in und zu dem Raum, in dem sie aufgestellt werden soll, kann mit einem Kran, Gabelstapler oder auf Rollen erfolgen.

Für den Krantransport ist der Schrank mit Transportgriffen ausgestattet. Der Aufspannwinkel zwischen den Tragseilen darf 120^o nicht überschreiten. Das Greifen der Seile direkt hinter der Schrankkonstruktion ist verboten.

Um den Transport mit einem Gabelstapler zu ermöglichen, wird der Schrank auf eine Transportpalette gestellt.

Während des Transports und der Aufstellung der Schaltanlage muss mit Vorsicht vorgegangen werden, um die Lackierung und die Blechverkleidungen nicht zu beschädigen.

Die Hauptkomponenten wie Leistungsschalter, Schütze und Einschubmodule sowie stoßempfindliche NS-Geräte werden separat in der Originalverpackung des Herstellers transportiert.

Aufstellen der Schaltanlage

Die Art und Weise, wie die Schaltanlage aufgestellt und die externen von Kabel und Schienen zugeführt werden, hängt von der Konstruktion des Gebäudes ab, in dem sie installiert werden soll. Sie sollte unter Berücksichtigung der Vorgaben erfolgen, die bei der Absprache mit dem Schaltanlagenhersteller gemacht wurden.

Die Schaltanlage kann direkt auf dem Boden, auf einem am Boden befestigten Fundamentrahmen oder auf einer Stahl- oder Betonkonstruktion des Gebäudes aufgestellt werden.

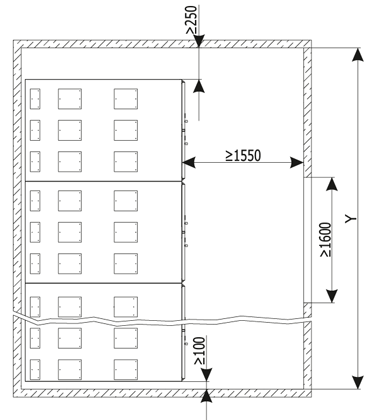

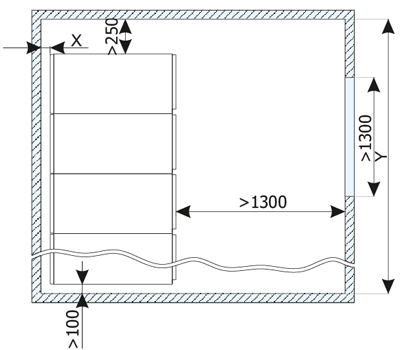

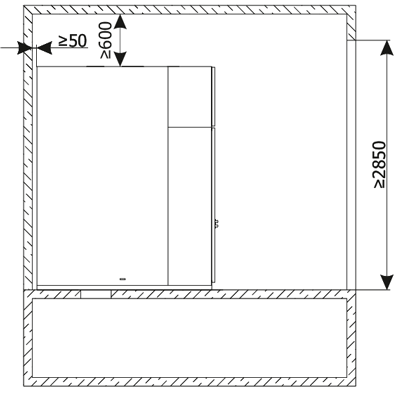

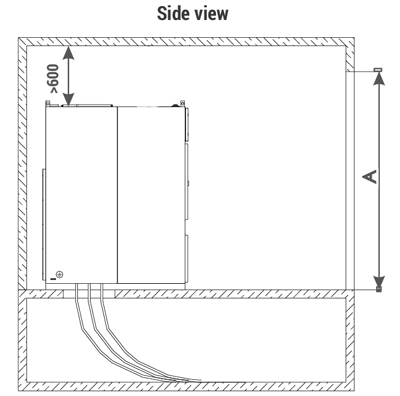

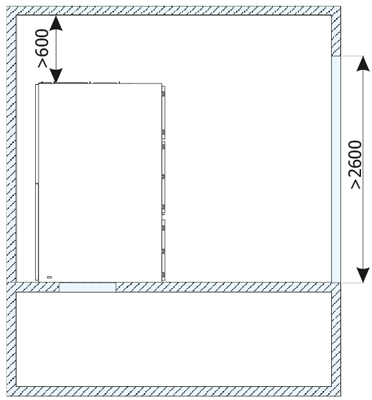

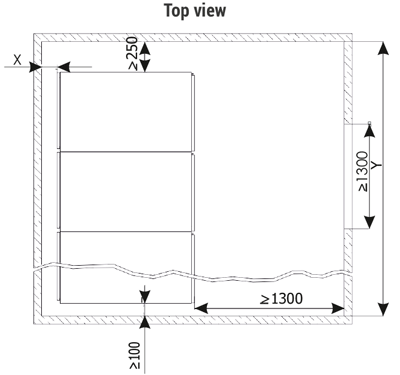

Unabhängig vom Untergrund müssen die Schaltanlagen waagerecht aufgestellt und am Boden befestigt werden. Die Abbildungen 5a,b,c zeigen die Anordnung der Schaltanlage im Raum. Das Maß X hängt von der Art der Aufstellung der Schaltanlage ab:

• Bei Wandmontage wird ein Abstand von mindestens 100 mm empfohlen,
• bei freistehender Aufstellung ist zum vollständigen Öffnen der hinteren Tür ein Maß X erforderlich, das mindestens der Breite des breitesten Feldes entsprechen muss.

Für die Aufstellung der Schaltanlage wird empfohlen, dass das Y-Maß des Raums mindestens 1000 mm größer ist als die Gesamtlänge der Schaltanlage.

Die empfohlene Mindesthöhe A der Tür des Raums für den Schaltschrank sollte mindestens 350 mm höher sein als die Höhe der Schaltanlage.

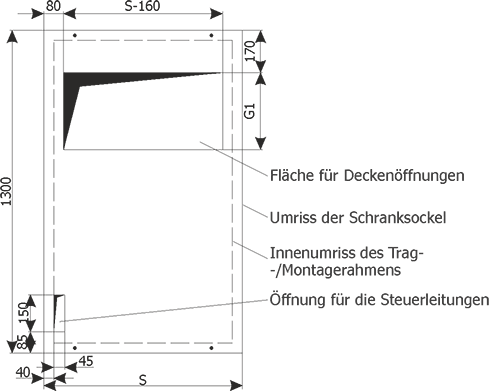

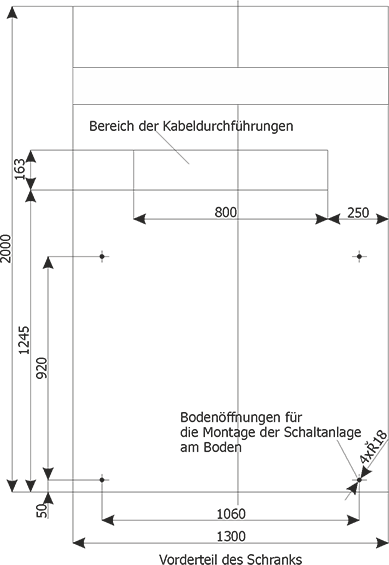

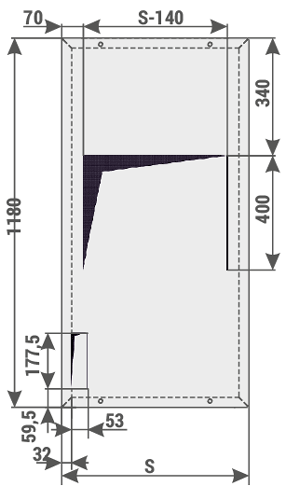

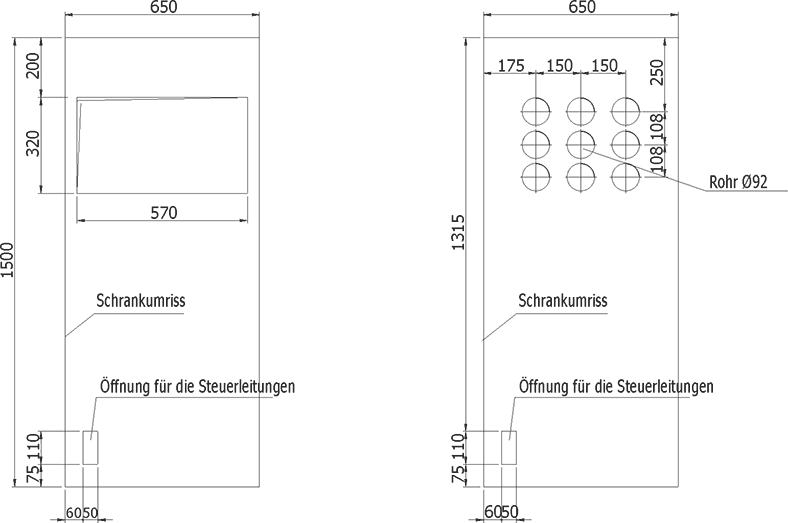

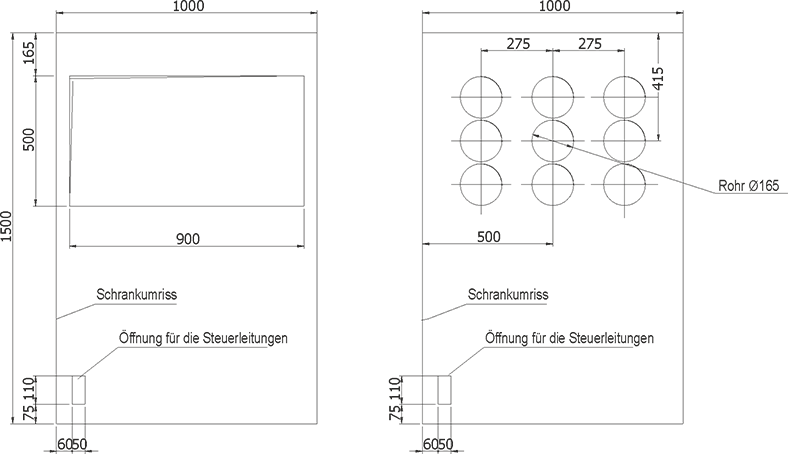

Abbildung 6 a, b, c zeigt ein Beispiel für die Abmessungen der Bodenöffnungen für Kabeldurchführungen. Diese sollten als Richtwerte betrachtet werden. Die genaue Position muss bei der Bestellung der Schaltanlage vereinbart werden.

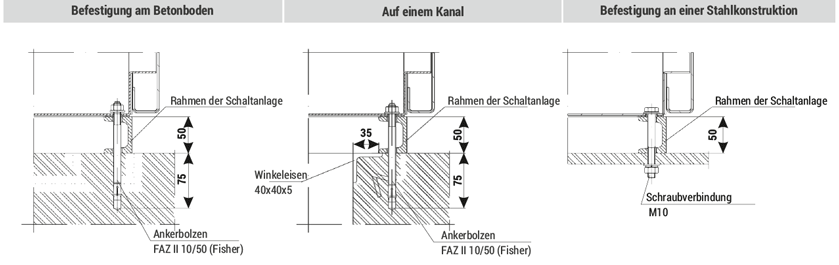

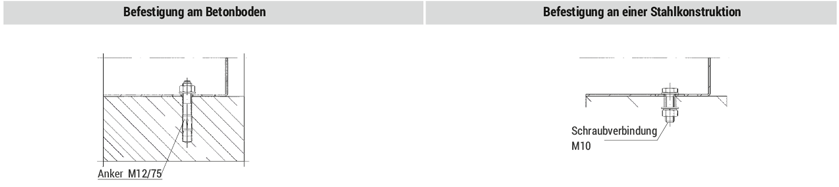

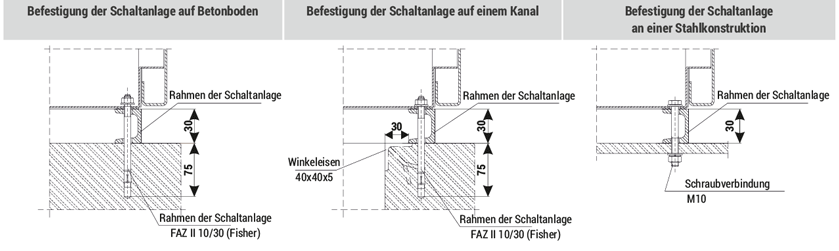

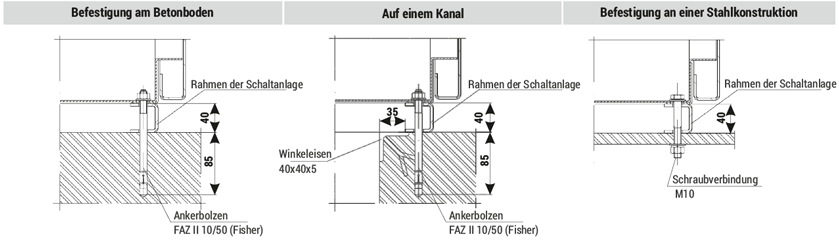

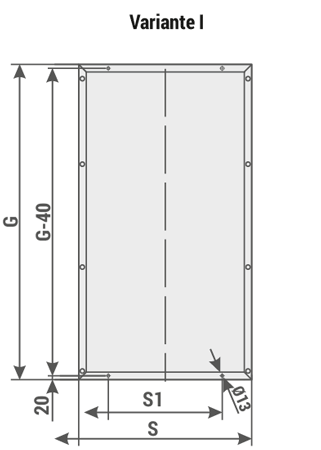

Abbildung 7 a, b zeigt den Trag-/Montagerahmen der RELF- und RELFex-Schaltanlagen mit Bohrungen für die Montage der Schaltanlagen am Boden. Abbildung 8 zeigt Möglichkeiten für die Befestigung der Schaltanlagen am Boden.

Die folgende Ausrüstung ist im Lieferumfang aller Schaltanlagen enthalten:

• Verbindungselemente für die Verbindung der Transporteinheiten miteinander,
• Kurbel zur Betätigung des Einschubmoduls,
• Kurbel für den Antrieb des Erdungsschalters,
• Transportwagen des Einschubmoduls (nicht bei RELF 36),
• Schranktürschlüssel.

Mit der Schaltanlage gelieferte Unterlagen:

• Konformitätserklärung,
• Betriebsanleitung der Schaltanlage,
• Betriebstechnische Dokumentation und Garantiekarten der eingebauten Geräte,
• Bestandsdokumentation der Schaltanlage,
• Garantiekarte.
