Schleuderbetonstangen und Fertigfundamente

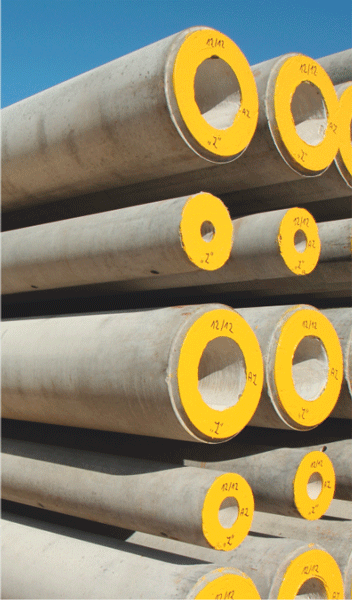

SCHLEUDERBETONSTANGEN

Die von ZPUE angebotenen Schleuderbetonstangen des Typs E und EM sind von höchster Qualität und erfüllen die Norm PN-EN 12843:2008. Die modernste Technologie der Verdichtung der Betonmasse mit der Schleudermethode ermöglicht hohes Niveau der Verdichtung und glatte Oberfläche, was wiederum sehr gute Dauerhaftigkeit und Tragfähigkeit der Schleuderbetonstangen garantiert. Die Widerstandsfähigkeitsklasse des Betons auf Druck Min. C40/50(C50/60) gemäß der Norm PN-EN206-1:2003.)

EIGENSCHAFTEN

Lebensdauer von 50 Jahren ohne Notwendigkeit der Wartung,
niedrige Wasseraufnahme <3,5%, hohe Frostbeständigkeit, Expositionsklasse XC4, XF2 gemäß der Norm PN EN 206-1: 2003, bestätigt durch eine akkreditierte Stelle,
ästhetischer Anblick, beschränkte Möglichkeit von Kratzen und Kratzspuren auf glatter Oberfläche,
Verringerung der Flächen, die die aus der landwirtschaftlichen Nutzung ausgeschlossen werden,
Möglichkeit, die Spannweite des Joches zu vergrößern – weniger Masten auf 1 km der Leitungen,
leichte Aufstellung auf dem Boden,
ausgebaute Joch-Konstruktionen können mit einer Stange ersetzt werden.

ANWENDUNG:

Stützelemente für elektroenergetische Freileitungen und erdverlegte Leitungen der Mittelspannung und
Niederspannung sowie der und Fernmeldeleitungen, Bahn-Traktion und Straßenbahn-Traktion,
verschiedene Stützkonstruktionen für allgemeine Zwecke.

TECHNISCHE DATEN DER SCHLEUDERBETONSTANGEN DES TYPS E UND EM

Zeichenerklärung:

L - die gesamte Länge der Stange
dw - Außendurchmesser der Spitze
dp - Außendurchmesser des Fußes

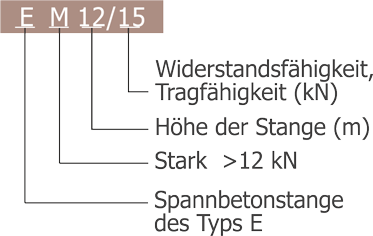

BEZEICHNUNGEN DER STANGEN

TECHNISCHE DATEN der Schleuderbetonstangen des Typs E
Nr	Typ der Schleuder -betonstange	Nutzleis -tung [kN]	Bruchfes -tigkeit [kg]	Gewicht [kg]	Abmessungen					Bezeichnung der Kraft mit Farbe
					[m]			[mm]
					L	L₁	L₂	dp	dw
1	E 6,7/12	12	21,6	910	6,7	6,7	1,5	353	218
2	E 7,5/12	12	21,6	1055	7,5	6,7	1,5	330	218
3	E 8,2/4,3	4,3	7,7	990	8,2	6,7	1,5	353	218
4	E 8,2/6	6,0	10,8	990	8,2	6,6	1,6	341	218
5	E 8,2/10	10,0	18,0	1100	8,2	6,6	1,6	341	218
6	E 8,2/12	12,0	21,6	1150	8,2	6,6	1,6	341	218
7	E 8,2/15	15,0	27,0	1150	8,2	6,6	1,6	341	218
8	E 9/2,5	2,5	4,5	775	9,0	7,4	1,6	308	173
9	E 9/4,3	4,3	7,7	845	9,0	7,4	1,6	308	173
10	E 9/6c	6,0	10,8	845	9,0	7,4	1,6	308	173
11	E 9/6	6,0	10,8	1250	9,0	7,7	1,6	353	218
12	E 9/10	10,0	18,0	1300	9,0	7,2	1,8	353	218
13	E 9/12	12,0	21,6	1300	9,0	7,2	1,8	353	218
14	E 9/15	15,0	27,0	1380	9,0	7,2	1,8	353	218
15	E 9/20	20,0	36,0	1508	9,0	7,2	1,8	353	218
16	E 10,5/2,5	2,5	4,5	1100	10,5	8,7	1,8	330	173
17	E 10,5/4,3c	4,3	7,7	1100	10,5	8,5	2,0	330	173
18	E 10,5/4,3	4,3	7,7	1500	10,5	8,5	2,0	375	218
19	E 10,5/6c	6,0	10,8	1100	10,5	8,5	2,0	330	173
20	E 10,5/6	6,0	10,8	1500	10,5	8,5	2,0	375	218
21	E 10,5/10	10,0	18,0	1600	10,5	8,3	2,2	375	218
22	E 10,5/12	12,0	21,6	1650	10,5	8,3	2,2	375	218
23	E 10,5/15	15,0	27,0	1725	10,5	8,3	2,2	375	218
24	E 10,5/20	20,0	36,0	1878	10,5	8,3	2,2	375	218
25	E 12/2,5	2,5	4,5	1400	12,0	10,0	2,0	353	173
26	E 12/4,3c	4,3	7,7	1450	12,0	9,8	2,2	353	173
27	E 12/4,3	4,3	7,7	1800	12,0	9,8	2,2	398	218
28	E 12/6c	6,0	10,8	1450	12,0	9,8	2,2	353	173
29	E 12/6	6,0	10,8	1800	12,0	9,8	2,2	398	218
30	E 12/10	10,0	18,0	2000	12,0	9,5	2,5	398	218
31	E 12/12	12,0	21,6	2050	12,0	9,5	2,5	398	218
32	E 12/15c	15,0	27,0	2250	12,0	9,5	2,5	398	218
33	E 12/20	20,0	36,0	2306	12,0	9,5	2,5	398	218
34	E 13,5/2,5	2,5	4,5	1650	13,5	11,3	2,2	375	173
35	E 13,5/4,3c	4,3	7,7	1700	13,5	11,1	2,4	375	173
36	E 13,5/4,3	4,3	7,7	2050	13,5	11,1	2,4	420	218
37	E 13,5/6	6,0	10,8	2050	13,5	11,0	2,5	420	218
38	E 13,5/10	10,0	18,0	2500	13,5	10,8	2,7	420	218
39	E 13,5/12	12,0	21,6	2500	13,5	10,8	2,7	420	218
40	E 13,5/15	15,0	27,0	2500	13,5	10,8	2,7	420	218
41	E 15/2,5	2,5	4,5	1690	15,0	12,5	2,5	398	173
42	E 15/4,3c	4,3	7,7	1913	15,0	12,3	2,7	398	173
43	E 15/4,3	4,3	7,7	2500	15,0	12,3	2,7	443	218
44	E 15/6	6,0	10,8	2500	15,0	12,2	2,8	443	218
45	E 15/10	10,0	18,0	2900	15,0	12,0	3,0	443	218
46	E 15/12	12,0	21,6	3000	15,0	12,0	3,0	443	218
47	E 15/15	15,0	27,0	3000	15,0	12,0	3,0	443	218

TECHNISCHE DATEN der Schleuderbetonstangen des Typs EM
Nr.	Typ der Schleuder -betonstange	Nutzleis -tung [kN]	Bruchfes -tigkeit [kg]	Gewicht [kg]	Abmessungen					Bezeichnung der Kraft mit Farbe
					[m]			[mm]
					L	L₁	L₂	dp	dw
1	EM 10,5/15	15,0	27,0	1875	10,5	8,3	2,2	420	263
2	EM 10,5/17,5	17,5	31,5	1907	10,5	8,3	2,2	420	263
3	EM 10,5/20	20,0	36,0	1991	10,5	8,3	2,2	420	263
4	EM 10,5/25	25,0	45,0	2082	10,5	8,3	2,2	420	263
5	EM 12/15	15,0	27,0	2225	12,0	9,5	2,5	443	263
6	EM 12/17,5	17,5	31,5	2383	12,0	9,5	2,5	443	263
7	EM 12/20	20,0	36,0	2492	12,0	9,5	2,5	443	263
8	EM 12/25	25,0	45,0	2518	12,0	9,5	2,5	443	263
9	EM 13,5/15	15,0	27,0	2841	13,5	10,8	2,7	465	263
10	EM 13,5/17,5	17,5	31,5	2893	13,5	10,8	2,7	465	263
11	EM 13,5/20	20,0	36,0	3042	13,5	10,8	2,7	465	263
12	EM 13,5/25	25,0	45,0	3086	13,5	10,8	2,7	465	263
13	EM 15/15	15,0	27,0	3131	15,0	12,0	3,0	488	263
14	EM 15/17,5	17,5	31,5	3131	15,0	12,0	3,0	488	263
15	EM 15/20	20,0	36,0	3225	15,0	12,0	3,0	488	263
16	EM 15/25	25,0	45,0	3225	15,0	12,0	3,0	488	263

SCHLEUDERBETONSTANGEN MIT ERDUNG

Die von ZPUE angebotenen Schleuderbetonstangen des Typs E und EM sind von höchster Qualität und erfüllen die Norm PN-EN 12843:2008. Die modernste Technologie der Verdichtung der Betonmasse mit der Schleudermethode ermöglicht hohe Stufe der Verdichtung und glatte Oberfläche, was wiederum sehr gute Dauerhaftigkeit und Tragfähigkeit der Schleuderbetonstangen garantiert. Die Widerstandsfähigkeitsklasse des Betons auf Druck Min. C40/50(C50/60) gemäß der Norm PN-EN206-1:2003.

DIE VORTEILE DER LEITUNGEN AUF SCHLEUDERBETONSTANGEN

Lebensdauer von 50 Jahren ohne Notwendigkeit der Wartung,
niedrige Wasseraufnahme <3,5%, hohe Frostbeständigkeit, Expositionsklasse XC4, XF2 gemäß der Norm PN EN 206-1:2003, bestätigt durch eine akkreditierte Stelle,
ästhetischer Anblick, beschränkte Möglichkeit von Kratzen und Kratzspuren auf glatter Oberfläche,
Verringerung der Flächen, die aus der landwirtschaftlichen Nutzung ausgeschlossen werden,
Möglichkeit, die Spannweite des Joches zu vergrößern – weniger Masten auf 1 km der Leitungen,
leichte Aufstellung auf dem Boden,
ausgebaute Joch-Konstruktionen können mit einer Stange ersetzt werden,
Erdungsklemme erlaubt die Verbindung, z.B. des Querarms mit einem inneren Bodenring, der kein
Tragelement ist,
keine Durchführung des Bandeisens für die Erdung über die verzinkte Mastoberfläche

ANWENDUNG

Stützelemente für elektroenergetische Freileitungen und erdverlegte Leitungen der Mittelspannung und
Niederspannung sowie der und Fernmeldeleitungen, Bahn-Traktion und Straßenbahn-Traktion,
verschiedene Stützkonstruktionen für allgemeine Zwecke.

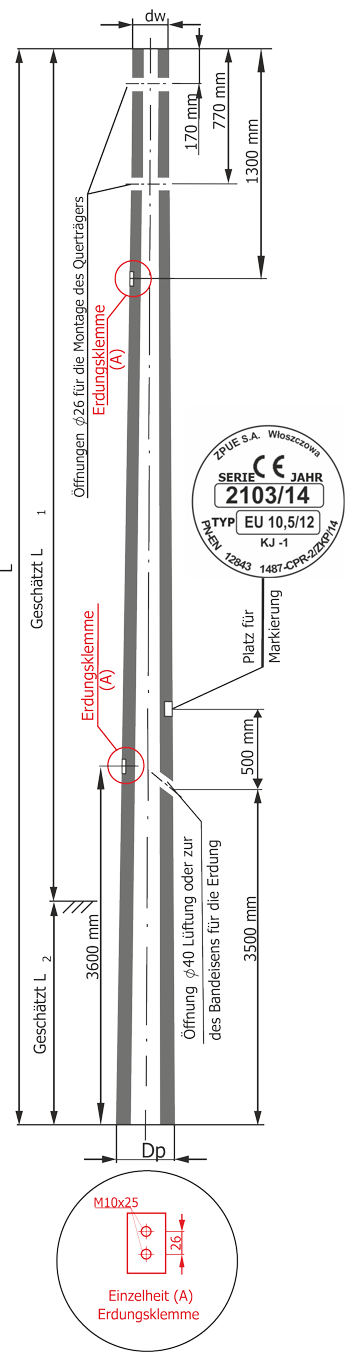

TECHNISCHE DATEN DER SCHLEUDERBETONSTANGEN DES TYPS EU UND EMU

Zeichenerklärung:

L - die gesamte Länge der Stange
dw - Außendurchmesser der Spitze
dp - Außendurchmesser des Fußes

TECHNISCHE DATEN der Schleuderbetonstangen des Typs EU
Nr	Typ der Schleuder -betonstange	Nutzleis -tung [kN]	Bruchfes -tigkeit [kg]	Gewicht [kg]	Abmessungen					Bezeichnung der Kraft mit Farbe
					[m]			[mm]
					L	L₁	L₂	dp	dw
1	EU 6,7/12	12	21,6	910	6,7	6,7	1,5	353	218
2	EU 7,5/12	12	21,6	1055	7,5	6,7	1,5	330	218
3	EU 8,2/4,3	4,3	7,7	990	8,2	6,7	1,5	353	218
4	EU 8,2/6	6,0	10,8	990	8,2	6,6	1,6	341	218
5	EU 8,2/10	10,0	18,0	1100	8,2	6,6	1,6	341	218
6	EU 8,2/12	12,0	21,6	1150	8,2	6,6	1,6	341	218
7	EU 8,2/15	15,0	27,0	1150	8,2	6,6	1,6	341	218
8	EU 9/2,5	2,5	4,5	775	9,0	7,4	1,6	308	173
9	EU 9/4,3	4,3	7,7	845	9,0	7,4	1,6	308	173
10	EU 9/6c	6,0	10,8	1250	9,0	7,4	1,6	308	173
11	EU 9/6	6,0	10,8	1250	9,0	7,7	1,6	353	218
12	EU 9/10	10,0	18,0	1300	9,0	7,2	1,8	353	218
13	EU 9/12	12,0	21,6	1300	9,0	7,2	1,8	353	218
14	EU 9/15	15,0	27,0	1380	9,0	7,2	1,8	353	218
15	EU 9/20	20,0	36,0	1508	9,0	7,2	1,8	353	218
16	EU 10,5/2,5	2,5	4,5	1100	10,5	8,7	1,8	330	173
17	EU 10,5/4,3c	4,3	7,7	1100	10,5	8,5	2,0	330	173
18	EU 10,5/4,3	4,3	7,7	1500	10,5	8,5	2,0	375	218
19	EU 10,5/6c	6,0	10,8	1100	10,5	8,5	2,0	330	173
20	EU 10,5/6	6,0	10,8	1500	10,5	8,5	2,0	375	218
21	EU 10,5/10	10,0	18,0	1600	10,5	8,3	2,2	375	218
22	EU 10,5/12	12,0	21,6	1650	10,5	8,3	2,2	375	218
23	EU 10,5/15	15,0	27,0	1725	10,5	8,3	2,2	375	218
24	EU 10,5/20	20,0	36,0	1878	10,5	8,3	2,2	375	218
25	EU 12/2,5	2,5	4,5	1400	12,0	10,0	2,0	353	173
26	EU 12/4,3c	4,3	7,7	1450	12,0	9,8	2,2	353	173
27	EU 12/4,3	4,3	7,7	1800	12,0	9,8	2,2	398	218
28	EU 12/6c	6,0	10,8	1450	12,0	9,8	2,2	353	173
29	EU 12/6	6,0	10,8	1800	12,0	9,8	2,2	398	218
30	EU 12/10	10,0	18,0	2000	12,0	9,5	2,5	398	218
31	EU 12/12	12,0	21,6	2050	12,0	9,5	2,5	398	218
32	EU 12/15c	15,0	27,0	2250	12,0	9,5	2,5	398	218
33	EU 12/20	20,0	36,0	2306	12,0	9,5	2,5	398	218
34	EU 13,5/2,5	2,5	4,5	1650	13,5	11,3	2,2	375	173
35	EU 13,5/4,3c	4,3	7,7	1700	13,5	11,1	2,4	375	173
36	EU 13,5/4,3	4,3	7,7	2050	13,5	11,1	2,4	420	218
37	EU 13,5/6	6,0	10,8	2050	13,5	11,0	2,5	420	218
38	EU 13,5/10	10,0	18,0	2500	13,5	10,8	2,7	420	218
39	EU 13,5/12	12,0	21,6	2500	13,5	10,8	2,7	420	218
40	EU 13,5/15	13,5	27,0	2500	13,5	10,8	2,7	420	218
41	EU 15/2,5	2,5	4,5	1690	15,0	12,5	2,5	398	173
42	EU 15/4,3c	4,3	7,7	2500	15,0	12,3	2,7	398	173
43	EU 15/4,3	4,3	7,7	2500	15,0	12,3	2,7	443	218
44	EU 15/6	6,0	10,8	2500	15,0	12,2	2,8	443	218
45	EU 15/10	10,0	18,0	2900	15,0	12,0	3,0	443	218
46	EU 15/12	12,0	21,6	3000	15,0	12,0	3,0	443	218
47	EU 15/15	15,0	27,0	3000	15,0	12,0	3,0	443	218

TECHNISCHE DATEN der Schleuderbetonstangen des Typs EMU
Nr.	Typ der Schleuder -betonstange	Nutzleis -tung [kN]	Bruchfes -tigkeit [kg]	Gewicht [kg]	Abmessungen					Bezeichnung der Kraft mit Farbe
					[m]			[mm]
					L	L₁	L₂	dp	dw
1	EMU 10,5/15	15,0	27,0	1875	10,5	8,3	2,2	420	263
2	EMU 10,5/17,5	17,5	31,5	1907	10,5	8,3	2,2	420	263
3	EMU 10,5/20	20,0	36,0	1991	10,5	8,3	2,2	420	263
4	EMU 10,5/25	25,0	45,0	2082	10,5	8,3	2,2	420	263
5	EMU 12/15	15,0	27,0	2225	12,0	9,5	2,5	443	263
6	EMU 12/17,5	17,5	31,5	2383	12,0	9,5	2,5	443	263
7	EMU 12/20	20,0	36,0	2492	12,0	9,5	2,5	443	263
8	EMU 12/25	25,0	45,0	2518	12,0	9,5	2,5	443	263
9	EMU 13,5/15	15,0	27,0	2841	13,5	10,8	2,7	465	263
10	EMU 13,5/17,5	17,5	31,5	2893	13,5	10,8	2,7	465	263
11	EMU 13,5/20	20,0	36,0	3042	13,5	10,8	2,7	465	263
12	EMU 13,5/25	25,0	45,0	3086	13,5	10,8	2,7	465	263
13	EMU 15/15	15,0	27,0	3131	15,0	12,0	3,0	488	263
14	EMU 15/17,5	17,5	31,5	3131	15,0	12,0	3,0	488	263
15	EMU 15/20	20,0	36,0	3225	15,0	12,0	3,0	488	263
16	EMU 15/25	25,0	45,0	3225	15,0	12,0	3,0	488	263

FERTIGTEILE DES MASTFUßES

Betonfertigteile zur Aufstellung der Mastfüße von Maststationen und Transformatorstationen in Mittelspannungs- und Niederspannungsnetzen. Die Betonelemente der Mastfüße und der Fundamente wurden aus der Beton-Klasse C 30/35 angefertigt. Die Auswahl von Elementen der Fundamente sollte man mit Hilfe der PTPIREE Alben und Schätzung der Parameter des Grundstücks gemäß den Normen PN-81/B-03020
und PN-80/B-03322 treffen.

Aufstellung der Mastfüße und Fundamente
Nr.	Die Art des Mastfußes	Typ	Elemente des Mastfußes
1.	Platte-Mastfüße	UP 1 ÷ 7	Platte U - 85 PlatteU - 130 Deckenbetonplatte0,3 x 0,3 SchelleOU-1, OU-2, OU-6/VE
2.	Platte-Mastfüße	UP 11 ÷ 18	Platte U - 85 PlatteU - 130 ElementES-2 Deckenbetonplatte0,3 x 0,3
3.	Mastfuß-Balken	für die Stangen ŻN i BSW	Balken B - 60 BalkenB - 80 BalkenB - 90 BalkenB - 150
4.	Fundament-Fertigteile	SFP 111, 122, 133 SFP 21/L, 22/L, 23/L SP 1, 2, 3 SP 11, 22, 33	Platte denna PD PlattePS 120 PlattePS 160 PlattePS 200 Schraubverbindungen SFP 2 /L
5.	Fundament-Fertigteile	FP 11, 12, 13 FP 21, 22, 23	Element EF PlatteP - 120 PlatteP - 160 PlatteP - 200 Schrauben zur Montage


Bezeichnung des Elements	Symbol des Elements	a [cm]	Gewicht des Elements [kg]

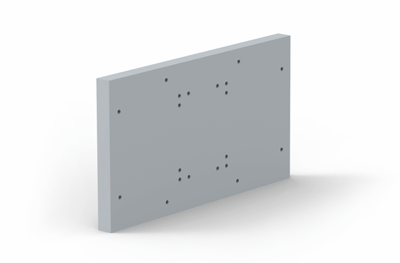

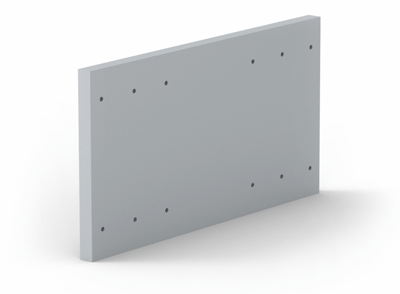

BETONFERTIGPLATTEN	P - 120	120	675 kg
	P - 160	160	900 kg
	P - 200	200	1125 kg
	Skizze des Elements

	Symbol des Elements	a [cm]	Gewicht des Elements [kg]

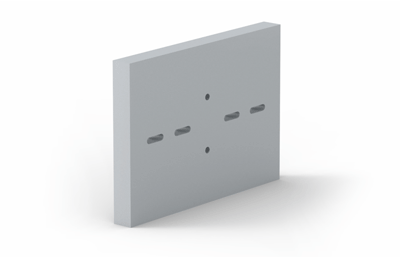

	PS - 120	120	400 kg
	PS - 160	160	530 kg
	PS - 200	200	660 kg
	Skizze des Elements

	Symbol des Elements		Gewicht des Elements [kg]

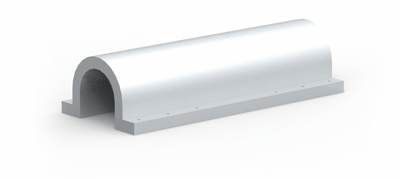

	U - 85		77 kg
	Skizze des Elements

	Symbol des Elements		Gewicht des Elements [kg]
	U - 130		156 kg
	Skizze des Elements

	Symbol des Elements		Gewicht des Elements [kg]

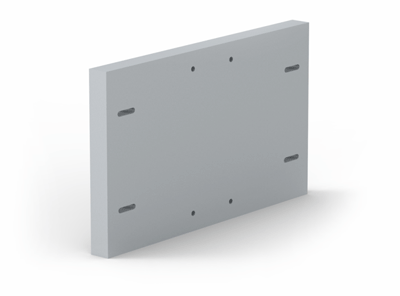

	Płyta denna PD		510 kg
	Skizze des Elements

Bezeichnung des Elements	Symbol des Elements		Gewicht des Elements [kg]

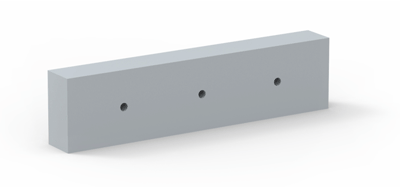

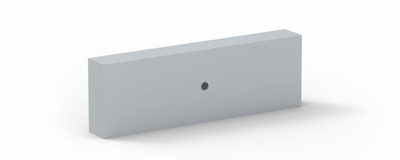

BETONFERTIGPLATTEN	B - 60		23 kg
	Skizze des Elements

	Symbol des Elements		Gewicht des Elements [kg]
	B - 80		38 kg
	Skizze des Elements

	Symbol des Elements		Gewicht des Elements [kg]
	B - 90		72 kg
	Skizze des Elements

	Symbol des Elements elementu		Gewicht des Elements [kg]
	B - 150		120 kg
	Skizze des Elements

Bezeichnung des Elements	Symbol des Elements		Gewicht des Elements [kg]

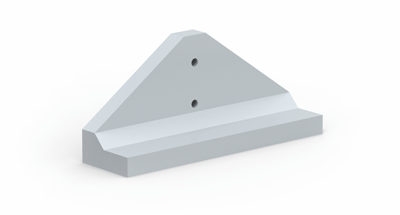

MASTFUSS-ELEMENTE	EF		1060 kg
