AUFBAU

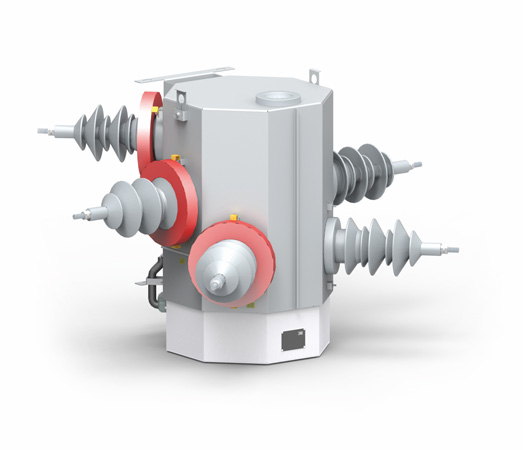

Reklozer THO-RC27 dla sieci Smart Grid

Der automatische Trennschalter Recloser THO-RC27 für das Smart Grid-Netz besteht aus dem Schaltsatz-THO-RC27 und dem Steuerungssatz SRC. Jeder Pol des Schaltsatzes besitzt seine eigene Vakuumkammer. Alle Pole sind mit einer Synchronwelle mechanisch verkoppelt, was eine richtige 3-Phasen-Arbeit 3-Phasen Arbeit garantiert. Das Schließen und Öffnen der Vakuumkammer sichert ein einfacher, elektromagnetisch betätigter Mechanismus, der 30 000 mal eingeschaltet  werden kann.
Der elektromagnetische Antrieb wird durch die Kondensatorenergie eingeschaltet, dabei hat er nur ein bewegliches Teil, was  ihn von anderen einfachen aufrüstbaren Mechanismen unterscheidet. Die Vakuumkammer wird im äußeren Gehäuse mit dem Schutzgrad IP 65 eingebaut.
Die Hauptkontakte können manuell mit Hilfe einer "Stange" geöffnet werden, danach wird der Recloser mechanisch als auch elektrisch verriegelt. Der Zustand des Reclosers wird durch die im Sockel eingebauten Zeiger und das Steuerungssystem SRC gezeigt, der dabei die Kontakte vom Recloser überwacht.
Die äußere Beschichtung der Durchführungsisolatoren wird aus hydrophobem Silikongummi angefertigt.  Die Spannungsmessung wird mit Hilfe von kapazitiven Spannungsteilern durchgeführt, die im Inneren der Isolatoren eingebaut sind.
Die Messung des Stroms erfolgt mithilfe  der auf Durchführungsisolatoren  aufgestellten äußeren Stromwandlern mit sekundärem Strom  1A  oder äußerer Rogowski -Spule.
Die Steuerung SRC dient der Komplexbedienung vom Recloser THO-RC 27, wo die automatische Schutzeinrichtung  mit Funktion der Feldsteuerung des Typs SO-54SR-1 xx sowie das Kommunikationsmodul eines beliebigen Herstellers, z.B. Mikronika MSG-6xx, Elkomtech Ex-BRG eingebaut werden.  Sie integrieren folgende Funktionen: Mess-, Schutz-, Steuerung- (mit Schaltsatz) Fernwirktechnik-, Automatik- und Mehrkanal-Störschreiber sowie Sammeln und Verarbeitung der Informationen über die Parameter der Netze und über auftretende Ereignisse.
Die genaue Beschreibung der Schutzeinrichtung und der Kommunikationsmodule ist in separaten Dokumenten zu finden, die vom ZPUE S.A nach Anfrage bereitgestellt  werden können.

EIGENSCHAFTEN

  • Möglichkeit des Einbaus vom Stromwandler von der Rogowski-Spule (je nach Bestellung) und schneller Austausch des Stromwandlers oder der  Spule im Fall eines Ausfalls, ohne den ganzen Schaltsatz austauschen zu müssen,
  • Messung der Spannung von beiden Seiten mit Hilfe von  kapazitiven Spannungsteilern,
  • einfacher und sehr schneller elektromagnetischer Antrieb,
  • feste Isolierung der trockenen Luft,
  • Möglichkeit, den Recloser mit der Hand zu öffnen, ohne Stromversorgung von außen.

PARAMETER DES RECLOSERS THO-RC27

Einhaltung  der Normen:

  • IEC 62271-111 - Hochspannungs-Schaltgeräte und - Schaltanlagen - Teil 111: Automatische Wiedereinschalter (Recloser) und Fehlerunterbrecher für Wechselspannungssysteme bis 38.
  • PN-EN 62271-1 - Hochspannungs-Schaltgeräte und - Schaltanlagen. Teil 1: Allgemeine Bestimmungen.
  • PN-EN 62271-100 - Hochspannungs-Schaltgeräte und - Schaltanlagen. Teil 100: Wechselstrom Hochspannungsleistungsschalter.
  • PN-EN 61140:2005/A1 - Schutz vor Stromstoß. Allgemeine Aspekte der Installationen und Anlagen.
Parameter des Reclosers THO-RC27
Bemessungsspannung Ur 27kV
Bemessungsfrequenz - Phasenzahl fr 50-60 Hz-3
Stehspannungsprüfung bei Netzfrequenz (Erd- /Interphasen)
     - Prüfung trocken (1 Minute)
     - Prüfung nass (10 s)

60/70kV
50/ 60kV
Bemessungsstehblitzstoßspannung 1,2/50ms (Erd-/Interphasen) 125/150kV
Bemessungsdauerstrom Ir 630A
Bemessungskurzzeitstrom Ik 12,5kA
Bemessungsstoßstrom Ip 32,5kA
Bemessungs-Kurzschlusseinschaltvermögen Ima 31,5kA
Bemessungs-Kurzschlussausschaltvermögen Isc 12,5kA
Schaltfestigkeit beim Bemessungs-Kurzschlussausschaltvermögen 200
mechanische Beständigkeit (als Zyklus verstanden) 30000
Arbeitstemperatur - 40°C + 55°C
Eigengewicht 100kg
Strommessung Stromwandler oder Rogowski-Spulen
Spannungsmessung 6x Spannungsteiler
Parameter des Steuerungssystems
Bemessungsspannung der Einspeisung von der Quelle des Wechselstroms 230 VAC
Bemessungsspannung der Einspeisung der inneren Systeme 24 VDC
Schutzgrad IP 54
Bereich der Außentemperatur -40°C +55°C
Möglichkeit, Übertragungsmodule einzubauen GPRS/TETRA/NET-MAN/TRUNKING
Eigengewicht 40 kg

Der Recloser besitzt die Konfirmitätserklärung einer akkreditierten Zertifizierungsstelle.

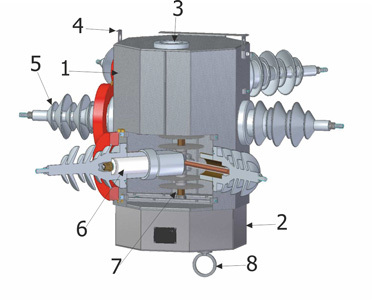

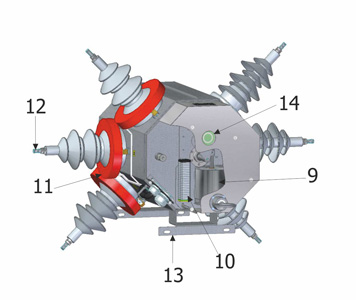

ANSICHT, ABMESSUNGEN UND AUFBAU DES SCHALTSATZES

Budowa zespołu łączeniowego
Budowa zespołu łączeniowego
  1. Gehäuse des Reclosers aus Edelstahl
  2. Gehäuse des Antriebs, unter dem  sich der elektromagnetische Antrieb befindet
  3. Sicherheitsventil
  4. Transporthalterungen
  5. Gießharzisolator mit eingebautem Spannungsteiler mit Silikongummi
  6. Recloser-Kammer eingebaut im Durchführungsisolator
  7. Hauptwelle gemeinsam für alle drei Pole
  8. Griff für handgesteuerte Öffnung und Sperrung des Antriebs
  9. schneller elektromagnetischer Antrieb
  10. Anschlussleiste RX
  11. Rogowski-Spule oder Stromwandler
  12. Anschlusspunkt der Mittelspannungsleitung
  13. Griff für Befestigung des Reclosers auf Pfosten
  14. optischer Zeiger der Lage

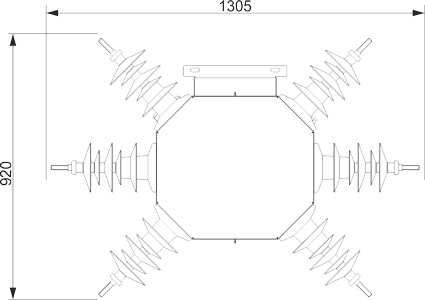

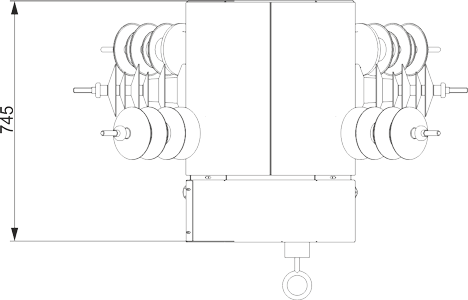

ABMESSUNGEN UND GRÖßE

Wymiary i gabaryty zespołu łączeniowego
Wymiary i gabaryty zespołu łączeniowego

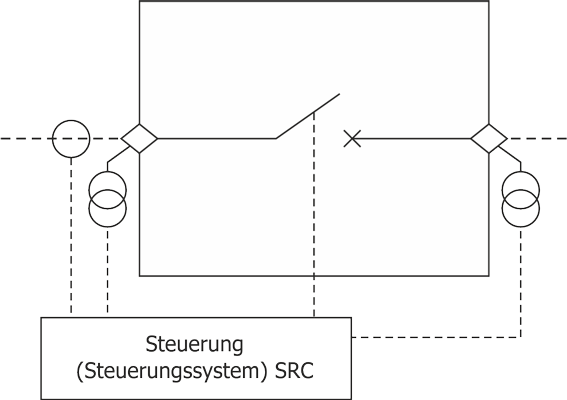

SCHEMA

Schemat ideowy

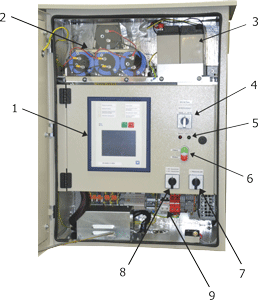

ANSICHT, ABMESSUNGEN UND AUFBAU DES STEUERUNGSSYSTEMS

Budowa zespołu sterowniczego
Budowa zespołu sterowniczego
Gehäuse der Steuerung aus Alublech, mit Pulverbeschichtung
  1.  Steuerung der Schutzvorrichtung SO-54SR-111-REK
  2. Kondensatoren
  3. Akkumulatoren
  4. Umschalter der Betriebsweise: fern, lokal, Abstellung
  5. Zustandsanzeiger des Leistungsschalters
  6.  Taste für Lokalsteuerung
  7. Umschalter-Betrieb unter Spannung (PPN)
  8. SPZ-Umschalter Automatik
  9. Hauptschutzvorrichtung 230VAC mit Ableiter B+C und mit Meldung der Beschädigung

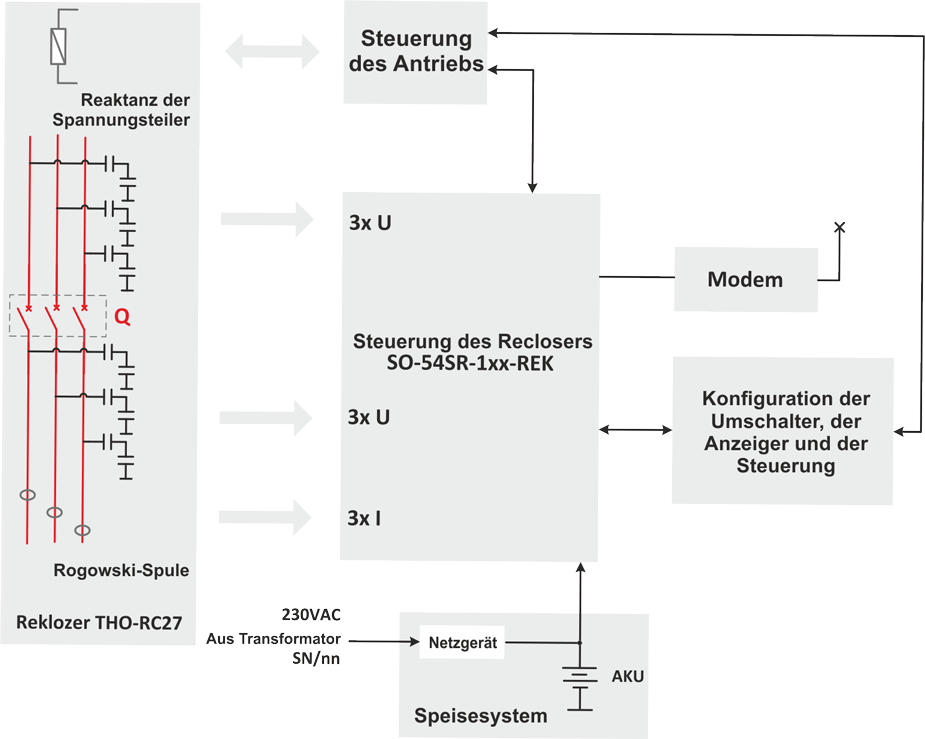

Schemat zespołu sterowniczego
