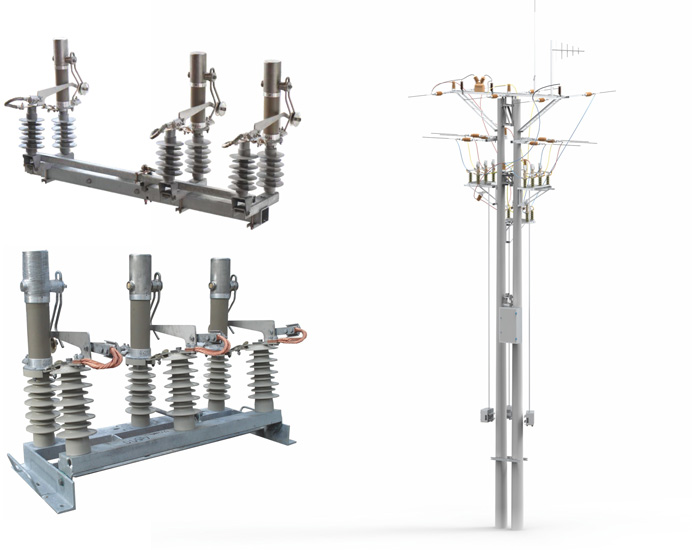

Lasttrennschalter RPN mit Vakuumkammern für Smart Grid

AUFBAU

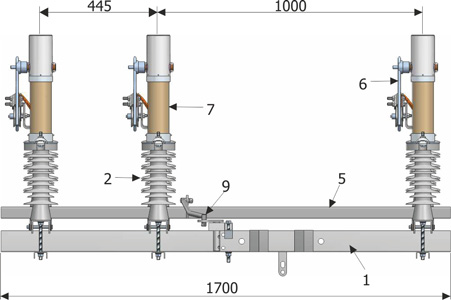

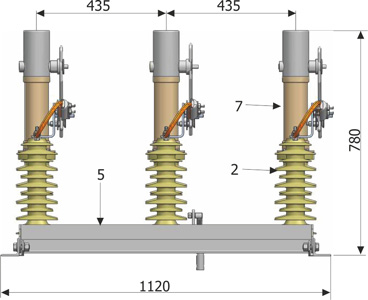

Die Lasttrennschalter des Typs RPN III 24/400 und RPN III 24/400-W sind in 2 Varianten erhältlich (Rahmen Rahmen RPN III 24/400 und Modulversion RPN III 24/400-W). Sie bestehen aus drei unabhängigen Polen auf gemeinsamer Antriebswelle. Diese Konstruktion sichert große Zuverlässigkeit und Beständigkeit. Der Aufbau ermöglicht direkte Verbindung der Leitungen mit dem Lasttrennschalter. Jeder Pol ist mit Isolatoren mit dem Polycarbonat-Kern in HTV Gummi Abdeckung oder mit cycloaliphatischem Harz ausgestattet. Der Abstand zwischen den Polen kann reguliert werden im Bereich von 445-650mm, aber nur beim Lasttrennschalter mit modularem Aufbau, in der Version mit dem Rahmen gibt es einen festen Abstand von 435mm.

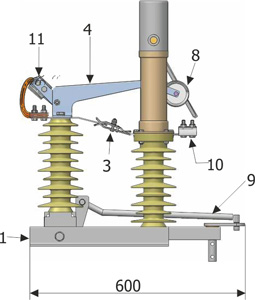

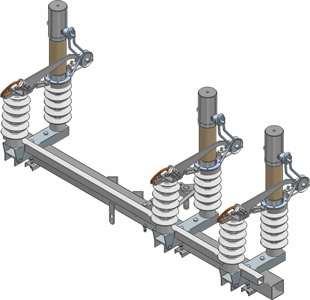

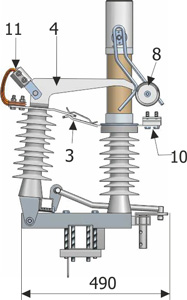

Der modulare Aufbau ermöglicht den Einbau auf Pfosten E, EM, ŻN, BSW oder Gitter ohne zusätzliche Stützkonstruktion. Der eine Isolator ist fest auf dem Pol, der zweite auf der beweglichen Stütze befestigt. Einmontierte Stromklemmen ermöglichen den Einsatz elektrischer Aluminiumleitungen, mit Isolierung oder nackter mit Querschnitt von 16÷95mm2. Die Hauptkontakte haben eine Klemmbackenkonstruktion. Sie werden aus Kupferleisten angefertigt, sie sind miteinander fest verbunden mit Hilfe von Vernietung und mit Hilfe der in der Stabilisierungsschüssel montierten Feder. Es werden dadurch stabile Anpresskraft und sehr gute Verbindung der Kontaktfläche garantiert. Die Elemente der Kontakte werden auf der Oberfläche mit Silber geschützt, was langen Betrieb und Schutz gegen Korrosion gewährleistet.
Die Hilfskontakte arbeiten mit den Hauptkontakten zusammen, sie öffnen sich nach den Hauptkontakten und nachdem ein sicherer Abstand voneinander erreicht worden ist..
Die Konstruktion der Hilfskontakte und der Löschkammer ermöglicht das Einschalten und Ausschalten der Arbeitsströme bis 400A.
Die Lasttrennschalter sind für die Fernsteuerung der Antriebe NSP-7/SO-2 und NSP-8/SO2 als auch für die Handsteuerung mit Kurbel geeignet die sich im Antrieb befindet oder nur mit Handsteuerung (ohne Motor).

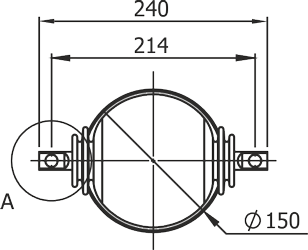

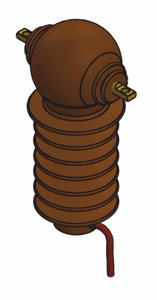

Die Lasttrennschalter der Serie RPN haben Zulassung für die Anwendung bei allen Vertriebsgesellschaften (ZE). Die Lasttrennschalter können mit Stromwandlern des Typs AGCE-24 oder CSO ausgestattet sein, die zur Entdeckung der Kurzschlussströme in den Niederspannungsnetzen dienen.

EIGENSCHAFTEN

• sichtbare, sichere Isolationslücke,
• störungsfreier Betrieb unter extrem schwierigen Wetterbedingungen,
• niedrige Abnutzung und Alterung aller aktiven Bestandteile durch Verwendung von Verbindungselementen höchster Qualität, die maximale elektrische und mechanische Eigenschaften gemäß Normen 62271-103 haben,
• möglicher Ausbau um weitere Bestandteile, z. B. Stromwandler, Überspannungsableiter,
• Durch einen Varianten-Aufbau der Apparate kann man Netzknoten, mögliche 3 Lasttrennschalter
  auf einem Pfosten konfigurieren.
