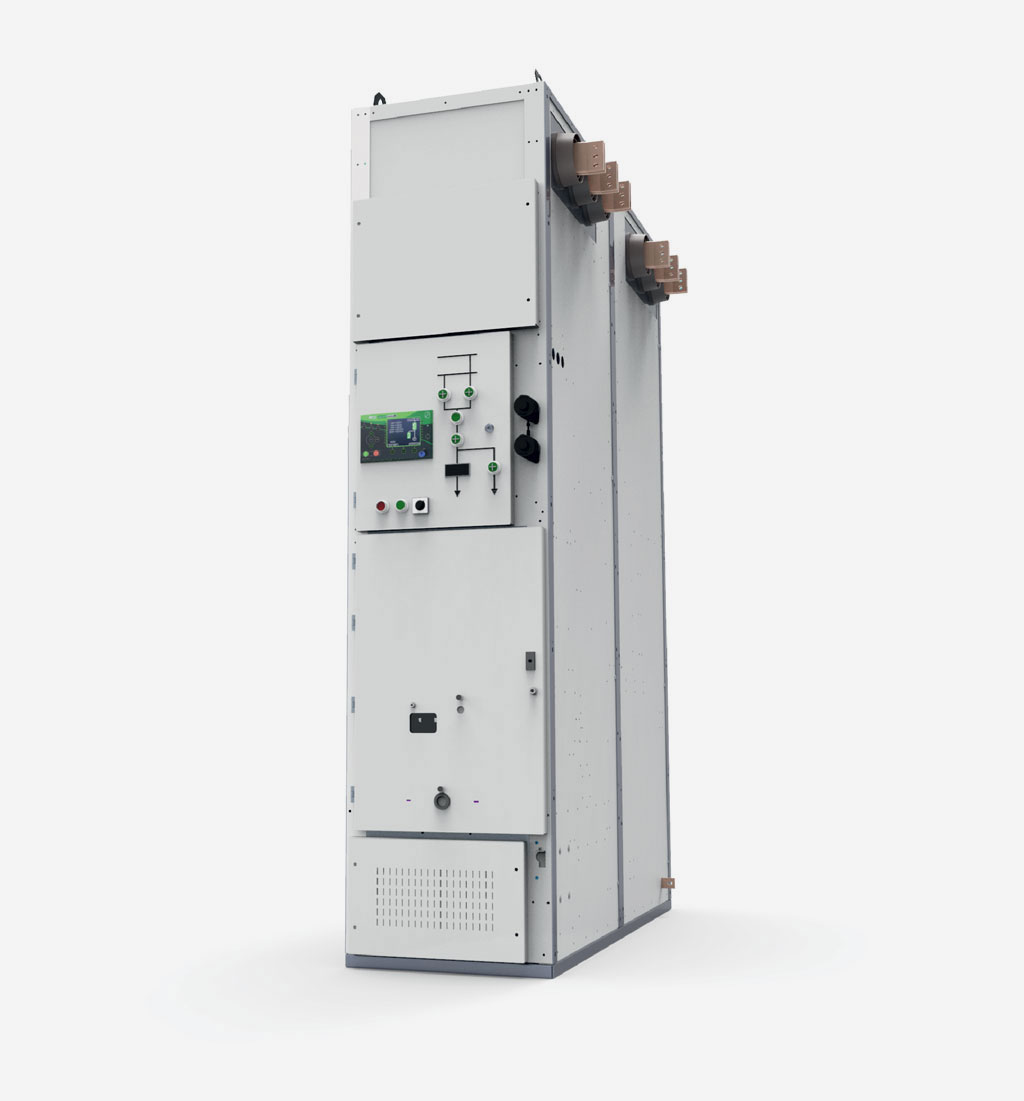

RELF 2S - Doppelsammelschienen - Mittelspannungsschaltanlage

Dieser Katalog beschreibt die Mittelspannungsschaltanlage vom RELF 2S:

mit Luftisolierung,
in Metallgehäuse,
mit Unterteilung in Fächer,
mit zwei Modulen,
mit Doppelsammelschienen,
für eine Spannung von 12 kV,
für den Einsatz in Innenräumen.

Bei der RELF 2S handelt es sich um eine modulare, zweimodulige, luftisolierte Schaltanlage für die primäre Energieverteilung. Sie ist mit zwei Sammelschienensystemen ausgestattet, die es ermöglichen, die fortschrittlichsten und komplexesten Stromversorgungssysteme für Verteilerstationen von Industrieunternehmen sowie Stromerzeugungs- und -verteilungsunternehmen zu realisieren. Die Verwendung einer Reihe von Verriegelungen und eine lichtbogensichere Konstruktion sorgen für ein Höchstmaß an Sicherheit bei Betrieb und Wartung der Schaltanlagen. Sie für den Betrieb unter normalen Bedingungen ausgelegt, wie in der Norm PN-EN 62271-1 definiert.

Feldtypen

Die Schaltanlage kann mit Feldern mit verschiedenen Funktionen bestückt werden:

Kabelfelder mit Leistungsschalter mit Spannungsmessoption,
Querkupplung,
Zwei-Phasen-Längskupplung mit Leistungsschalter und Schauglas,
Messfelder,
Kabelfeld mit Lasttrennschalter.

Das Einschubmodul der Schaltanlage kann mit einem Leistungsschalter, Schaltschütz, Schließer, Satz Spannungswandler mit Sicherungen, Sicherungsblock ausgerüstet sein. Sie kann die Positionen: Betrieb, Test/Abschalten und Trennen einnehmen.

Eigenschaften und Vorteile

Die wichtigsten Vorteile:

visuelle Kontrolle des Zustands der Schalter - Trennschalter, Leistungsschalter und Erdungsschalter,
Tür auf der Rückseite der Schaltanlage - bequemer Zugang zu Kabeln und Wandlern,
Abnehmbare Inspektionsabdeckungen - einfacher Zugang zu den Trennschaltern,
fortschrittliches Gasableitungssystem - ein speziell entwickelter Dekompressionskanal baut den Druck im Inneren des Feldes ab,
optionaler Ablassanal - leitet die Gase aus dem Schaltanlagenraum,
Fernsteuerung - optionale elektrische Antriebe für alle Schalter,
Ausrüstung mit Strom- und Spannungssensoren möglich,
Feld mit Sicherungsautomat - Versorgung des Transformators für den Eigenbedarf.

Eigenschaften

Luftisolierung,
rahmenlose, selbsttragende Struktur aus verzinktem und mit Nieten verbundenem Stahlblech,
Zwei Sammelschienensysteme,
Störlichtbogenqualifikation IAC AFLR,
Verriegelungen und Schutzvorrichtungen gegen falsche Schaltvorgänge,
freistehende Ausführungen mit Zugang zu den Anschlüssen auf der Rückseite des Gehäuses,
einfache Bedienung,
Es sind je nach Anforderungen und Konfiguration der Schaltanlagenfelder Ausführungen mit manuellen oder elektrischen Antrieben der Hauptschalter und Antrieben der Einschubmodule lieferbar,
hohes Maß an Betriebssicherheit.

Die Schaltanlage ist so konzipiert, dass der normale Betrieb, Inspektionen und Wartungsarbeiten sicher durchgeführt werden können.

Die hohe Bediensicherheit wird erreicht durch:

Beständigkeit des Schaltanlagengehäuses gegen interne Lichtbögen,
Sperrung von Schaltvorgängen und Türöffnung,
Umgang mit dem Einschubmodul bei geschlossener Tür,
Steuerung der Schalter aus der Ferne oder vor Ort,
die Verwendung von Fächern und Trennwänden im Inneren,
Möglichkeit der Kontrolle der Schaltvorgänge durch Schaugläser,
Anzeige der Spannung in den Feldern.

Wesentliche technische daten

Übereinstimmung mit den Normen:

Die Schaltanlage vom Typ RELF 2S erfüllt die Anforderungen der folgenden Normen:

(IEC) PN-EN 62271 - 1 - Hochspannungs-Schaltgeräte und -Schaltanlagen – Teil: Gemeinsame Bestimmungen,
(IEC) PN-EN 62271 200 - Hochspannungs-Schaltgeräte und -Schaltanlagen – Teil 200: Metallgekapselte Wechselstrom- Schaltanlagen für Bemessungsspannungen über 1 kV bis einschließlich 52 kV,

Die Schaltanlagen wurden von entsprechenden akkreditierten Stellen zertifiziert.

Wesentliche technische Daten
Parameter		Typ
		RELF 2S
Bemessungsspannung	[kV]	12
Bemessungsdauerstrom von Sammelschienen und Einspeisefeld	[A]	630		1250	1600	2000	2500
Bemessungsstehspannung bei Netzfrequenz	[kV]	28
Bemessungs- Stehblitzstoßspannung	[kV]	75
Bemessungsfrequenz	[Hz]	50
Bemessungskurzzeitstromfestigkeit	[kA/3s]	31,5
Störlichtbogenfestigkeit	[kA]	80
Störlichtbogenfestigkeit	[kA/1s]	31,5
Schutzart		bis IP4X
Gehäusebreite	[mm]	650	800¹⁾	800 (650)	800	1100	1100
Schrankhöhe	[mm]	2700²⁾
Schranktiefe	[mm]	1800
Normenkonformität	PN-EN 62271-200; PN-EN 62271-1; PN-EN 60529
¹⁾ Breite der Felder mit Lasttrennschalter ²⁾ Höhe des Gehäuses ohne Ablasskanal "I" (Ablasskanal als Option)

Aufbau

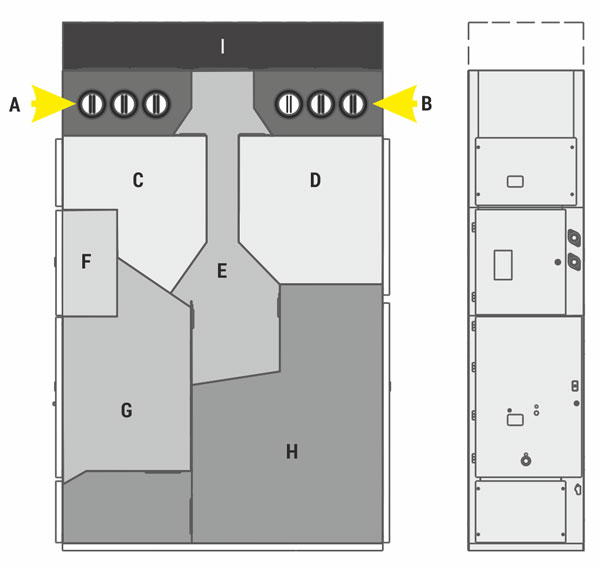

Das RELF 2S-Schaltfeld ist als Schrank mit separaten funktionalen Fächern aufgebaut:

Funktionale Fächer des Kabelfelds mit Leistungsschalter:

Schienenfach des Systems I
Schienenfach des Systems II
Trennschalterfach des Systems I
Trennschalterfach des Systems II
Innerer Dekompressions- und Ablasskanal
Fach für Nebenstromkreise
Gerätefach
Anschlussfach
Ablasskanal (optional)

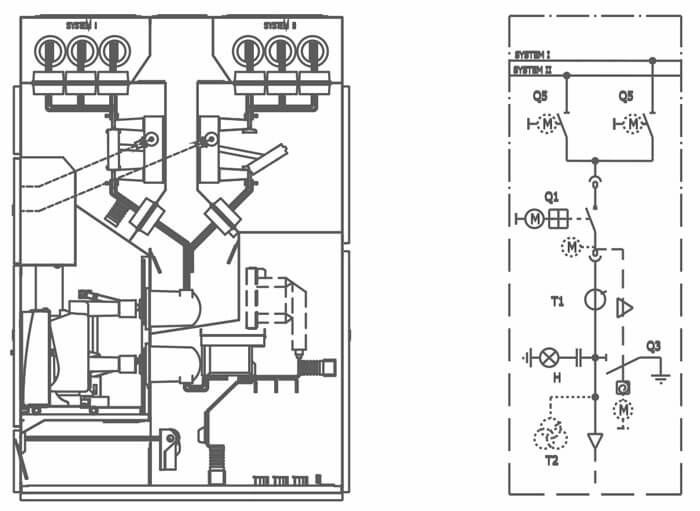

Kabelfeld mit Leistungsschalter (Option mit Spannungsmessung)

Pole liniowe z wyłącznikiem (opcja z pomiarem napięcia)

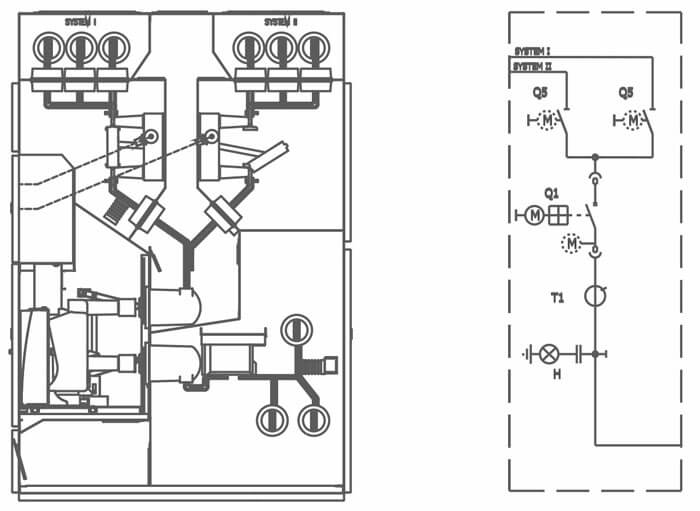

Längskupplung mit Leistungsschalter

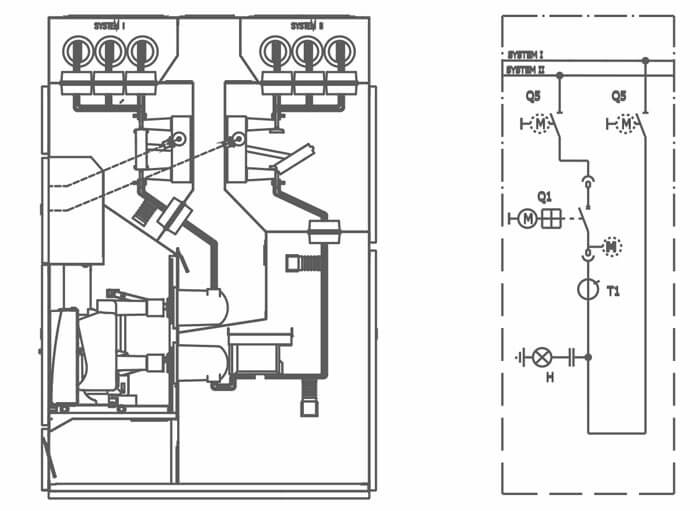

Querkupplung

Längskupplung mit Schauglas

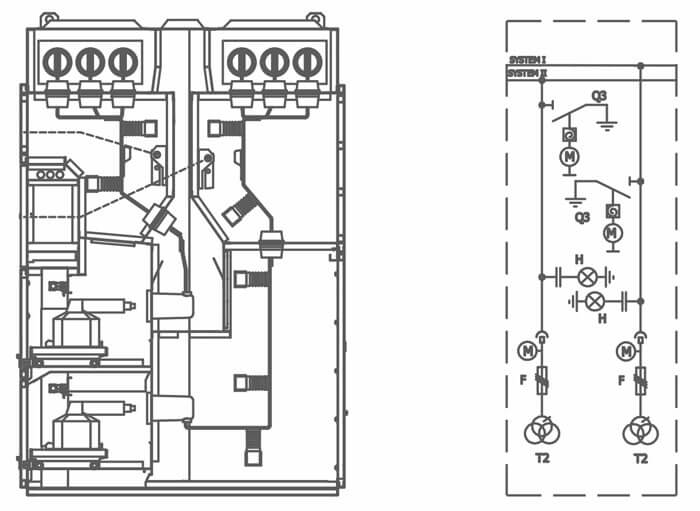

Messfeld - SYSTEM I und II

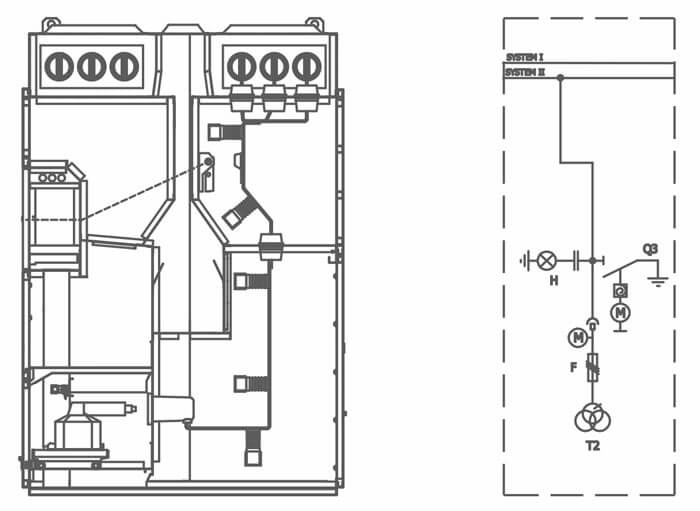

Messfeld - SYSTEM II

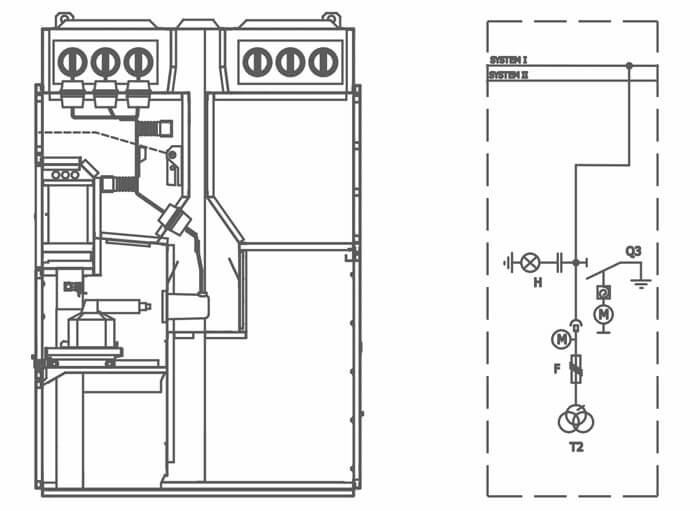

Messfeld - SYSTEM I

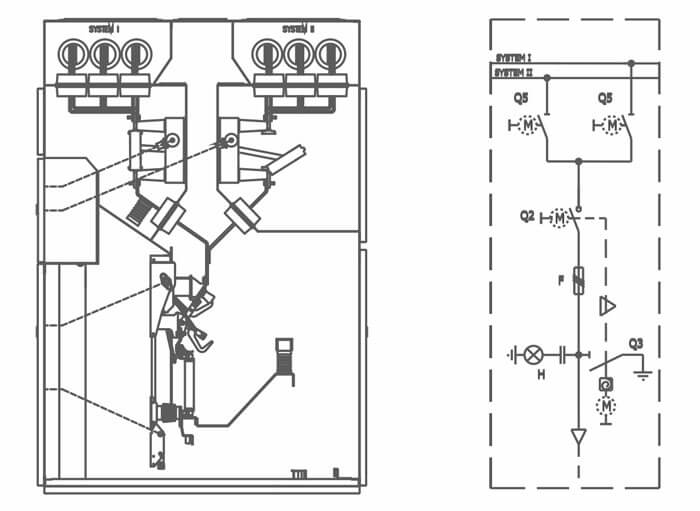

Feld mit Lasttrennschalter

Bezeichnungen der in den Feldern der Schaltanlagen verwendeten Geräte
Q1	Leistungsschalter
Q2	Lasttrennschalter
Q3	Erdungsschalter
Q4	Kurzschließvorrichtung
Q5	Trennschalter
F	Sicherung
T1	Stromwandler
T2	Spannungswandler
H	Spannungsanzeiger

Andere Feldtypen nach Vereinbarung mit dem Hersteller.
Die Ausrüstung der Felder kann nach Absprache mit dem Hersteller an spezielle Anforderungen angepasst werden.
