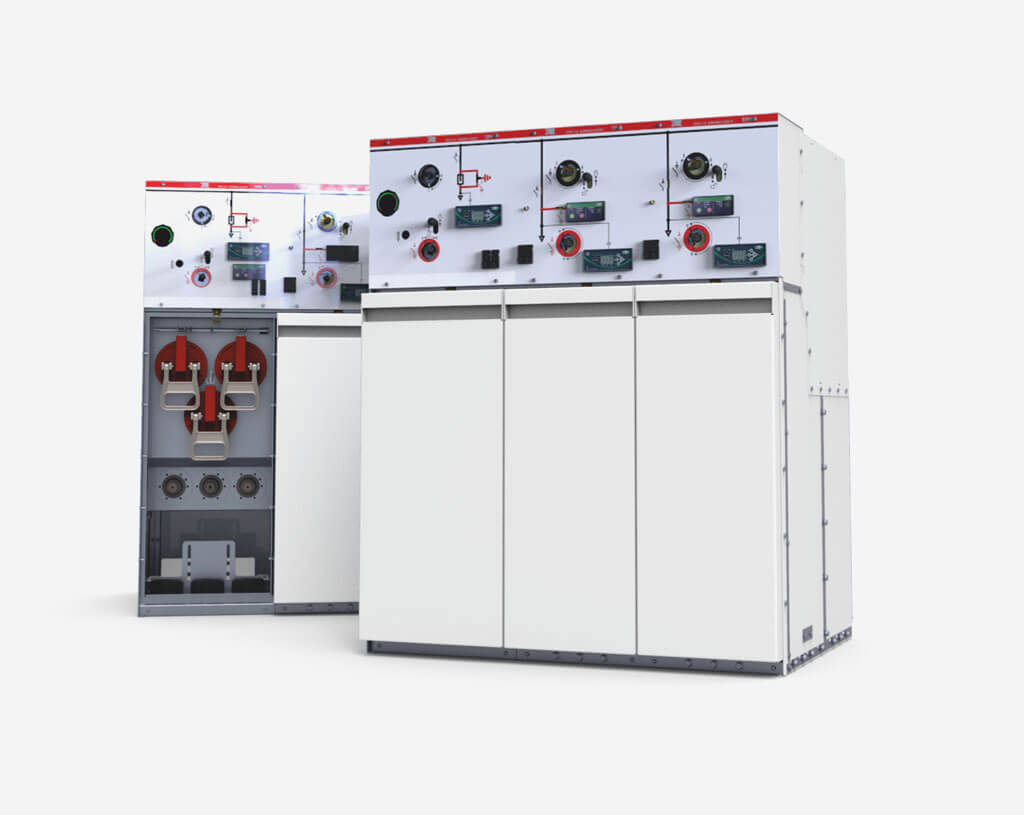

Mittelspannungsschaltanlege des Typs TPM

Allgemeine Merkmale

• Kleine Abmessungen der Schaltanlage unter Beibehaltung hoher technischer Parameter
• sehr hohes Sicherheitsniveau einschließlich Lichtbogenschutz - bestätigt durch entsprechende Zertifikate

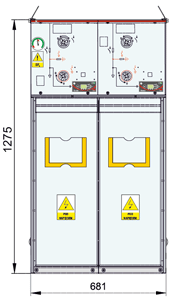

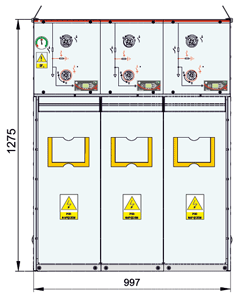

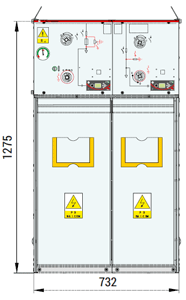

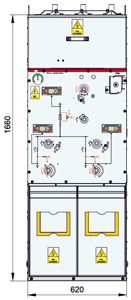

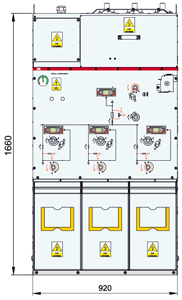

• Möglichkeit der Konfiguration von Schaltanlagen aus einer Reihe von Feldern mit unterschiedlichen Funktionen zum Beispiel Kabelfeld, Trafoschaltfeld, Koppelfeld, Messfeld

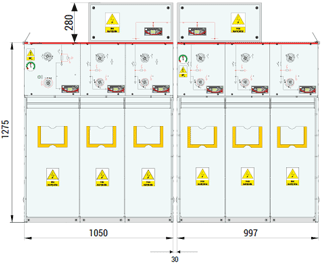

• Möglichkeit der einfachen Erweiterung der Schaltanlage um weitere Einheiten (muss bei der Bestellung angegeben werden) jede Einheit kann als erweiterbare Einheit gefertigt werden
• Möglichkeit zur Anpassung der Schaltanlage für die Zusammenarbeit mit Fernsteuerungs- und Messsystemen, z. B. für den Betrieb mit SmartGrid-Netzwerken
• Schnellerder, der den Sicherungseinsatz auf beiden Seiten im Trafofeld erdetder Behälter besteht aus rostfreiem und säurebeständigem Stahl, der mit SF₆-Gas gefüllt ist, dessen Verbindungen durch dichtes Schweißen abgedichtet sind und dessen
• Konstruktion Sicherheit für den Bediener und die Umwelt sowie Dichtheit über die gesamte Lebensdauer der Schaltanlage gewährleistet,
• Der Hersteller ist in der Lage, gebrauchte Schaltanlagen zu recyceln und das SF₆-Gas sicher aus den Behältern zu entfernen.

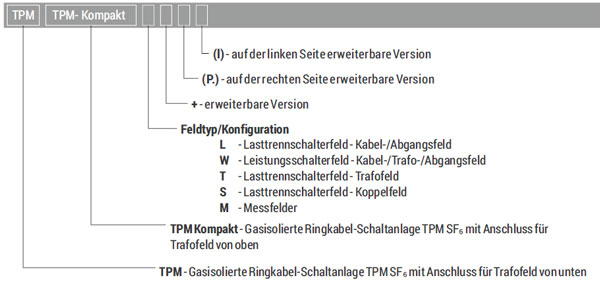

Mögliche bezeichnungen/namen

Sicherheit

• Die robuste Konstruktion der TPM-Schaltanlage garantiert hohe Zuverlässigkeit,
• Der Behälter ist aus rostfreiem und säurebeständigem Stahl gefertigt, der die Beständigkeit gegen Umwelteinflüsse gewährleistet,
• Verwendung von abgeschirmten Köpfen, wodurch die Sicherheit z.B. bei Servicearbeiten bei abgenommener Blende und bei Spannung an den Stromkabeln gewährleistet wird,
• Gasdruckanzeiger - ein Manometer zeigt den Druck des Isoliergases im Inneren des Behälters an,
• Lichtbogenbeständigkeit von 20kA als Standard und 22kA bei Sonderausführungen,
• Der durch Lichtbögen verursachte Druckanstieg wird durch das Öffnen des Sicherheitsventils im unteren Teil der Schaltanlage abgeleitet. Das Gas wird in den Kabelkanal abgeleitet, wodurch keine Gefahr für Bediener besteht,
• Antriebe, die ein schnelles Schalten der Geräte ermöglichen, was in Kombination mit einem Lichtbogenlöschsystem verhindert, dass der Lichtbogen zwischen sich öffnenden Kontakten entsteht,
• Jedes Feld ist mit Spannungsanzeigern ausgestattet, die es dem Bediener ermöglichen, sich zu vergewissern, dass an den Klemmen der Durchführungsisolatoren keine Spannung anliegt,
• übersichtliches synoptisches Diagramm für eine bessere intuitive Bedienung und Ablesung des Gerätezustands,
• Mechanische Verriegelungen ermöglichen es, dass die Kabelfachabdeckungen nur geöffnet werden können, wenn der Erdungsschalter geschlossen ist,
• Mechanische Verriegelungen zwischen den Geräten, um falsche Schaltvorgänge zu verhindern,
• Einsatz von elektromagnetischen Verriegelungen, die verhindern, dass der Erdungsschalter bei Spannung in den Einspeisekabeln schließt, als Option möglich,
• Hilfskontakte mit Ausgabe von Gerätezustandssignalen, die die Bedienungssicherheit gewährleisten,
• Einsatz eines Druckschalters bei allen Optionen mit Motorantrieben, der die Bedienungssicherheit gewährleisten soll.

Wesentliche technische daten

Übereinstimmung mit den Normen:

Die Schaltanlage vom Typ TPM erfüllt die Anforderungen der folgenden Normen:

• PN-EN 62271-1 - „ Hochspannungs-Schaltgeräte und -Schaltanlagen– Teil 1: Gemeinsame Bestimmungen”,
• PN-EN 62271-200 - „Hochspannungs-Schaltgeräte und -Schaltanlagen – Teil 200: Metallgekapselte Wechselstrom- Schaltanlagen für Bemessungsspannungen über 1 kV bis einschließlich 52 kV”,
• PN-EN 62271-100 - „Hochspannungs-Schaltgeräte und -Schaltanlagen – Teil 100: Hochspannungs-Schaltgeräte und - Schaltanlagen”,
• PN-EN 62271-102 - „Hochspannungs-Schaltgeräte und -Schaltanlagen – Teil 102: Hochspannungs-Wechselstrom- Trennschalter und -Erdungsschalter”,
• PN-EN 62271-103 - „Hochspannungs-Schaltgeräte und -Schaltanlagen – Teil 103: Lastschalter für Bemessungsspannungen über 1 kV bis einschließlich 52 kV”,
• PN-EN 62271-105 - „Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 105: Hochspannungs-Lastschalter-Sicherungs- Kombinationen”.

Die Schaltanlage ist vom Institut für Elektrotechnik zertifiziert.

Achtung!
¹⁾ Für 12kV Spannung.
²⁾ Vorausgesetzt, der Hersteller der Mess-, Kontroll- und Schutzausrüstung hat nichts anderes angegeben.

Achtung!
Die von führenden Herstellern empfohlenen Bemessungsströme von Sicherungseinsätzen zum Schutz der Primärkreise von Transformatoren mit einer Bemessungsspannung von 6 kV, 10 kV, 15 kV und 20 kV müssen gemäß IEC 60282-1, DIN 43625 mit Temperaturbegrenzer (thermischer Schutz) ausgewählt werden.

Ausrüstung der Felder

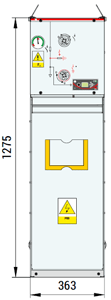

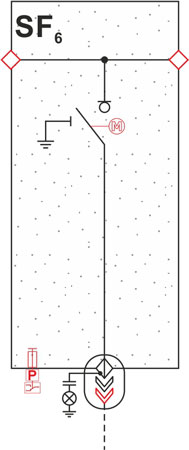

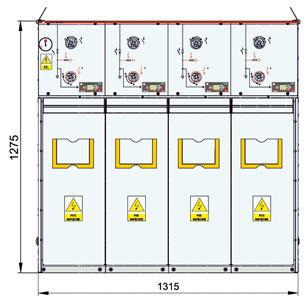

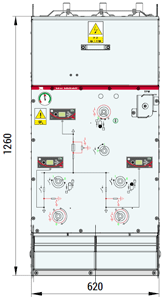

Ausrüstung der Felder L - Lasttrennschalterfelder (Kabel-, Eisnpeise-m Abgangsfelder)

Ausrüstung der Felder L - Lasttrennschalterfelder (Kabel-, Eisnpeise-m Abgangsfelder)

Grundlegende Parameter
Ur	= 25 kV
Fr	= 50/60 Hz
Ud	= 50/60 kV
Up	= 125/145 kV
Ir	= 630 A
Ik	= do 20 kA
Ip	= do 50 kA
IA	= do 22 kA
	Klasse des Lasttrennschalters M2, E3
	Klasse des Erdungsschalters M0, E2

Bemessungsparameter des Lasttrennschalters, Kabelfeld (L)
Dauer-Bemessungsstrom	Ir	630 A
Bemessungs-Kurzschluss-Einschaltstrom	Ima	50 kA
Bemessungsausschaltstrom im Stromkreis mit niedriger Induktivität	Iload	630 A
Bemessungsausschaltstrom im Stromkreis des Ringkabelnetzes	Iloop	630 A
Bemessungsausschaltstrom Kabelladung	Iicc2	60 A
Bemessungsausschaltstrom Ladung Freiluftleitungen	Iicc1	20 A
Bemessungsausschaltstrom Erdschluss	Ief1	180 A
Bemessungsausschaltstrom Kabel- und Leitungsladung bei Erdschluss	Ief2	104 A
Klasse des Lastschalters		M2, E3
Klasse des Erdungsschalters		M0, E2

Standard

• gemäß der Norm PN-EN 62271-103, Lastschalter für Bemessungsspannungen über 1 kV bis einschließlich 52 kV,
• Feld L als Einzelmodul mit Erweiterungsmöglichkeit oder in nahezu beliebiger Konfiguration mit bis zu vier Feldern in einem gemeinsamen Behälter,
• Lasttrennschalter und Erdungsschaltereinheit, deren Konstruktion auf gemeinsamen beweglichen Kontakten und getrennten festen Kontakten von Erdungsschalter und Lasttrennschalter basiert,
• der Lasttrennschalter ist mit einem Lichtbogenlöschsystem ausgestattet,
• manueller Antrieb mit zwei Federn für intuitive und einfache Bedienung und schnelles Schließen und Öffnen des Schaltgeräts,
• Synoptik mit Abbildung von Gerätezuständen und ganzen Hauptkreisläufen,
• Durchführungsisolatoren des Typs C mit M16-Gewinde, ausgestattet mit kapazitiven Spannungsteilern, die für die Zusammenarbeit mit Spannungsanzeigern im LRM-System und für die Zusammenarbeit mit elektromagnetischen Verriegelungen konzipiert sind,
• Anzeige von Spannung am Kabel im LRM-System,
• Manometer - Gasdruckmessgerät mit einer Zwei-Zonen-Teilung, das den absoluten Nenndruck des SF₆-Gases von -125 kPa (0,125 MPa) bei 20^oC anzeigt (eines pro Behälter),
• mechanisches Verriegelungssystem zwischen den Geräten und den Kabelfachabdeckungen, um falsche Schaltvorgänge zu verhindern - Entfernen der Abdeckung erst nach Schließen des Erdungsschalters möglich,
• Sicherheitsventil (eines pro Behälter), dessen Öffnung durch einen Druckanstieg aufgrund einer Lichtbogenbildung im Inneren des Behälters ausgelöst wird und das die Gase nach unten in den Kabelkanal leitet, wodurch jegliche Gefahr für die Bediener ausgeschlossen wird,
• Kabelbefestigungen.

Option

• 24V DC Motorantrieb (andere Spannungen auf Anfrage), kann vor Ort einfach nachgerüstet werden,
• Druckschalter - für den gemeinsamen Betrieb mit Motorantrieben, Fernsteuerungstechnik,
• SEM SC 11 Feldsteuerung plus Panel für lokale Steuerung, Kommunikation Modbus oder binär,
• Hilfskontakte, als Zustandsanzeige von Geräten für Systeme der Fernsteuerungstechnik,
• Spannungssensoren - Wandler mit geringer Leistung,
• Stromwandler, Rogowskispulen,
• Erdschlusswandler, Kurzschluss-Stromflussanzeiger,
• Schrank für Nebenstromkreise/gemeinsamer Betrieb mit Fernsteuerungstechnik,
• Signalisierung von "EIN", "AUS" Zuständen durch Kontrollleuchten,
• Anti-Kondensationsheizungen,
• Möglichkeit der Erweiterung auf der rechten und linken Seite,
• Abschließbare Sperre der Anschlussbuchse des Lasttrennschalters oder Erdungsschalters,
• Elektromagnetische Sperre des Sockels des Erdungsschalters,

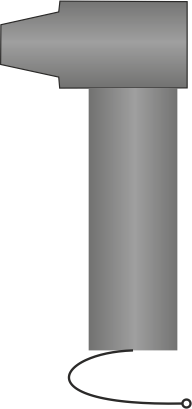

• Überspannungsableiter.

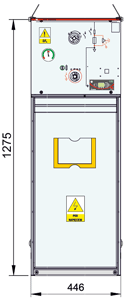

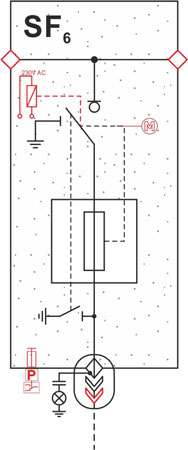

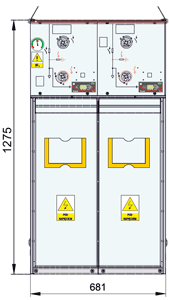

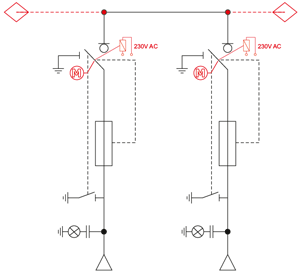

Ausrüstung des Felds T - Sicherungsautomat - Trafofeld

Ausrüstung des Felds T - Sicherungsautomat - Trafofeld

Grundlegende Parameter
Ur	= 25 kV
Fr	= 50/60 Hz
Ud	= 50/60 kV
Up	= 125/145 kV
Ir	= 250 A (125 A Sicherung)
Ik	= 20 kA (1s)
Ip	= 50 kA
IA	= do 22 kA
Itransf	= 720 A
	Klasse des Lasttrennschalters M2, E3

Bemessungsparameter des Lasttrennschalters, Trafofeld (T)
Dauer-Bemessungsstrom	Ir	250 A
Maximaler Strom der Sicherungen mit thermischem Schutz		125 A
Durchgangsstrom	Itransfer	720 A
Elektrische Klasse des Lastschalters		M2, E3
Maximale Transformatorleistungen		6 kV	800 kVA
		10 kV	1000 kVA
		15 kV	1600 kVA
		20 kV	2000 kVA

Standard

• Entspricht der Norm PN-EN 62271-105 - Wechselstrom-Lastschalter-Sicherungs- Kombinationen für Bemessungsspannungen über 1 kV bis ei,
• Feld T als Einzelmodul mit Erweiterungsmöglichkeit oder in nahezu beliebiger Konfiguration mit bis zu vier Feldern in einem gemeinsamen Behälter,
• Lasttrennschalter und Erdungsschaltereinheit, deren Konstruktion auf gemeinsamen beweglichen Kontakten und getrennten festen Kontakten von Erdungsschalter und Lasttrennschalter basiert,
• unterer Erdungsschalter zur Gewährleistung der Erdung auf beiden Seiten der Einsätze,
• der Lasttrennschalter ist mit einem Lichtbogenlöschsystem ausgestattet,
• manueller Antrieb mit zwei Federn für intuitive und einfache Bedienung und schnelles Schließen und Öffnen des Schaltgeräts,
• Synoptik mit Abbildung von Gerätezuständen und ganzen Hauptkreisläufen,
• Speicherantrieb, wodurch die Kontakte des Lasttrennschalters bei Verwendung von MSSicherungseinsätzen mit Thermoschutz oder einer Auslösespule geöffnet werden,
• Anzeige durchgebrannter Sicherungen,
• Steckbare Durchführungsisolatoren des Typs A mit kapazitiven Spannungsteilern für den Betrieb mit Spannungsanzeigern im LRM-System und elektromagnetischen Verriegelungen,
• Anzeige von Spannung am Kabel im LRM-System,
• Mechanisches Verriegelungssystem zwischen den Geräten und den Kabelfachabdeckung, um falsche Schaltvorgänge zu verhindern - Entfernen der Abdeckung erst nach Schließen des Erdungsschalters möglich,
• Sicherheitsventil (eines pro Behälter), dessen Öffnung durch einen Druckanstieg aufgrund einer Lichtbogenbildung im Inneren des Behälters ausgelöst wird und das die Gase nach unten in den Kabelkanal leitet,
• Kabelbefestigungen.

Option

• 24V DC Motorantrieb (andere Spannungen auf Anfrage), kann vor Ort einfach nachgerüstet werden,
• Druckschalter - für den gemeinsamen Betrieb mit Motorantrieben, Fernsteuerungstechnik,
• SEM SC 11 Feldsteuerung plus Panel für lokale Steuerung, Kommunikation Modbus oder binär,
• Hilfskontakte als Zustandsanzeige von Geräten für Systeme der Fernsteuerungstechnik,
• Sicherungseinsätze mit Temperaturbegrenzer (Thermoauslöser) nach IEC 60282-1, DIN 43625. z.B. von SIBA,
• Spannungssensoren - Wandler mit geringer Leistung,
• Stromwandler, Rogowskispulen,
• Signalisierung von "EIN", "AUS" Zuständen durch Kontrollleuchten,
• Anti-Kondensationsheizungen,
• Möglichkeit der Erweiterung auf jeder Seite,
• Abschließbarer Anschlusssockel des Lasttrennschalters oder Erdungsschalters,
• elektromagnetische Verriegelung des Anschlusssockels des Erdungsschalters, Option für erneuerbare Energiesysteme,
• Leitungsschutzschalter - DWN-Spule 24 V DC, 230 V AC/DC (andere Spannungen auf Anfrage)

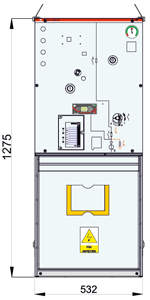

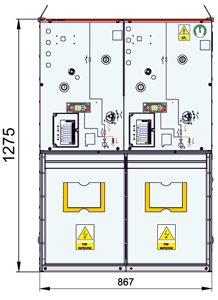

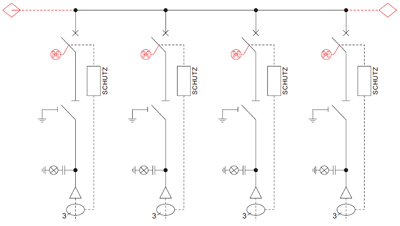

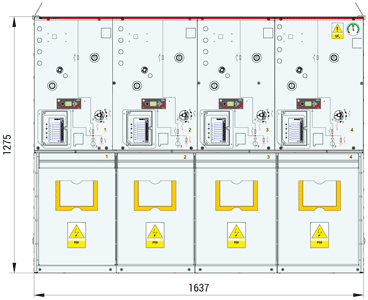

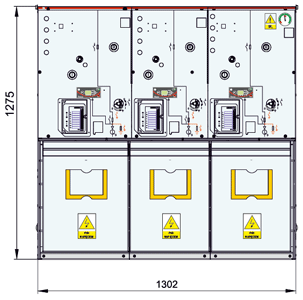

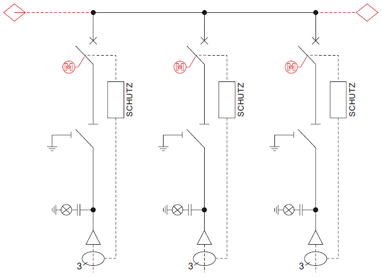

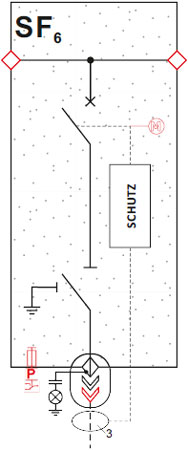

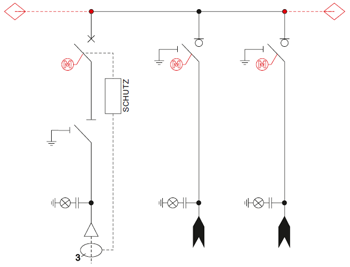

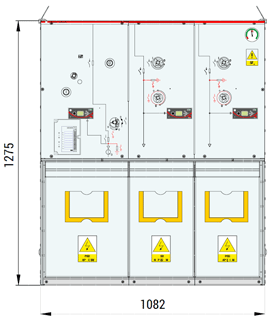

Ausrüstung von W Feldern - Leistungsschalter Felder (Einspeise-, Abgangs-, Trafofelder)

Ausrüstung von W Feldern - Leistungsschalter Felder (Einspeise-, Abgangs-, Trafofelder)

Grundlegende Parameter
Ur	= 25 kV
Fr	= 50/60 Hz
Ud	= 50/60 kV
Up	= 125/145 kV
Ir	= 630 A
Ik	= bis 20 kA (1s)
Isc	= bis 50 kA
Icc1	= 10 A
Icc2	= 31,5 A
	Klasse des Leistungsschalters M2, E2
	Bemessungsschaltfolge O-0,3s-CO-3min-CO O-0,3s-CO-15s-CO

Bemessungsparameter des Leistungsschalters - Leistungsschalterfeld (W)
Dauer-Bemessungsstrom	Ir	630 A
Kurzschluss-Einschaltstrom	Ima	40 kA / 50 kA / 52,5 kA *1)
Kurzschluss-Ausschaltstrom	Isc	16 kA / 20 kA / 21 kA *1)
Bemessungsausschaltstrom im Stromkreis mit niedriger Induktivität		630 A
Strom der nicht belasteten Kabelleitung - Icc1 / Icc2	Icc1 / Icc2	10 A / 31,5 A
Klasse des Leistungsschalters		M2, E2
Bemessungsschaltfolge		O-0,3s-CO-3min-CO O-0,3s-CO-15s-CO

Sonderanfertigung:
¹⁾ Für 12kV Spannung.

Standard

• Entspricht der Norm PN-EN 62271-100, Hochspannungs-Schaltgeräte und -Schaltanlagen,
• Entspricht der Norm PN-EN 62271-102, Wechselstrom-Trennschalter und -Erdungsschalter,
• Feld W als Einzelmodul mit Erweiterungsmöglichkeit oder in nahezu beliebiger Konfiguration mit bis zu vier Feldern in einem gemeinsamen Behälter,
• Leistungsschaltereinheit mit Vakuumkammern mit Ausschaltstrom von 16 kA oder 20 kA in einem mit SF₆-Gas gefüllten Behälter,
• Trennschalter und Erdungsschaltereinheit, deren Konstruktion auf gemeinsamen beweglichen Kontakten und getrennten festen Kontakten von Erdungsschalter und Trennschalter basiert, Die Funktion des Trennschalters besteht darin, eine sichere Unterbrechung des Stromkreises zu gewährleisten,
• Manueller Federantrieb des Leistungsschalters, der eine intuitive und einfache Bedienung sowie ein schnelles Ein- und Ausschalten des Schaltgeräts ermöglicht. Der Antrieb verfügt über ein Aktivierungssystem für den Leistungsschalter, das einen schnellen Ein- und Ausschaltzyklus ermöglicht,
• manueller federloser Trenn-/Erdungsschalterantrieb für eine intuitive und einfache Bedienung der Schaltgeräte,
• Synoptik mit Abbildung von Gerätezuständen und ganzen Hauptkreisläufen,
• Anzeige der Aktivierung des Leistungsschalters,
• Bevorzugter autonomer Schutz AZZ-4 (Hersteller ITR) oder WIC 1 (Hersteller Woodward), zusammen mit dedizierten Stromwandlern,
• Durchführungsisolatoren des Typs C mit M16 Gewinde mit kapazitiven Spannungsteilern für den Betrieb mit Spannungsanzeigern im LRM-System und elektromagnetischen Verriegelungen,
• Anzeige von Spannung am Kabel im LRM-System,
• Manometer - Gasdichteanzeige mit Zweizoneneinteilung, die den absoluten Nenngasdruck SF₆ -125 kPa (0,125 MPa) bei 20^oC anzeigt (eine pro Behälter),
• mechanisches Verriegelungssystem zwischen den Geräten und den Kabelfachabdeckungen, um falsche Schaltvorgänge zu verhindern - Entfernen der Abdeckung erst nach Schließen des Erdungsschalters möglich,
• Sicherheitsventil (eines pro Behälter), dessen Öffnung durch einen Druckanstieg aufgrund einer Lichtbogenbildung im Inneren des Behälters ausgelöst wird und das die Gase nach unten in den Kabelkanal leitet, wodurch jegliche Gefahr für die Bediener ausgeschlossen wird,
• Anzeige von Spannung am Kabel,
• Kabelbefestigungen.

Option

• 24V DC Motorantrieb für Leistungsschalter und Trenn-/Erdungsschalter (andere Versorgungsspannungen auf Anfrage),
• Druckschalter - für den gemeinsamen Betrieb mit Motorantrieben, Fernsteuerungstechnik,
• Hilfskontakte, als Zustandsanzeige von Geräten für Systeme der Fernsteuerungstechnik,
• Anderer Schutz als der bevorzugte autonome Schutz, Feldsteuerungen, AEV-Automatik,
• Spannungssensoren - Wandler mit geringer Leistung,
• Stromwandler, Rogowskispulen,
• Erdschlusswandler,
• Schrank für Nebenstromkreise/gemeinsamer Betrieb mit Fernsteuerungstechnik,
• Anzeige „EINGESCHALTET”, „AUSGESCHALTET” über Kontrollleuchten,
• Anti-Kondensationsheizungen,
• Möglichkeit der Erweiterung auf jeder Seite,
• Überspannungsableiter.

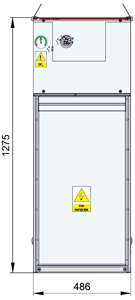

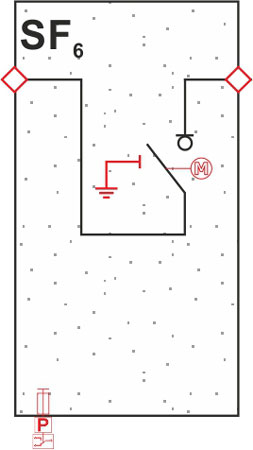

Ausrüstung der Felder S - Lasttrennschalter-/Koppelfelder

Ausrüstung der Felder S - Lasttrennschalter-/Koppelfelder

Grundlegende Parameter
Ur	= 25 kV
Fr	= 50/60 Hz
Ud	= 50/60 kV
Up	= 125/145 kV
Ir	= 630 A
Ik	= bis 20 kA (1s)
Ip	= 50 kA
IA	= bis 22 kA
	Klasse des Lasttrennschalters M2, E3
	Klasse des Erdungsschalters M0, E2

Standard

• gemäß der Norm PN-EN 62271-103, Lastschalter für Bemessungsspannungen über 1 kV bis einschließlich 52 kV,
• Feld S als einzelnes, nach rechts und links erweiterbares Modul,
• Lasttrennschalter, dessen Konstruktion auf gemeinsamen beweglichen und festen Kontakten basiert,
• Lichtbogenlöschsystem,
• manueller Antrieb mit einer oder zwei Federn (je nach Anwendung des Erdungsschalters), die eine intuitive und einfache Bedienung und schnelles Schließen und Öffnen des Schaltgeräts gewährleisten,
• Synoptik mit Abbildung von Gerätezuständen und ganzen Hauptkreisläufen,
• Manometer - Gasdichteanzeige mit Zweizoneneinteilung, die den absoluten Nenngasdruck SF₆ -125 kPa (0,125 MPa) bei 20^oC anzeigt (eine pro Behälter),
• Sicherheitsventil (eines pro Behälter), dessen Öffnung durch einen Druckanstieg aufgrund einer Lichtbogenbildung im Inneren des Behälters ausgelöst wird und das die Gase nach unten in den Kabelkanal leitet, wodurch jegliche Gefahr für die Bediener ausgeschlossen wird.

Option

• 24V DC Motorantrieb (andere Spannungen auf Anfrage), kann vor Ort einfach nachgerüstet werden,
• Erdungsschalter des Hauptpfades des rechten Abschnitts,
• Anzeige von Spannung in den Hauptpfaden vor und hinter dem Lasttrennschalter,
• Druckschalter - für den gemeinsamen Betrieb mit Motorantrieben, Fernsteuerungstechnik,
• SEM SC 11 Feldsteuerung plus Panel für lokale Steuerung, Kommunikation Modbus oder binär,
• Hilfskontakte, als Zustandsanzeige von Geräten für Systeme der Fernsteuerungstechnik,
• Anti-Kondensationsheizungen,
• Möglichkeit der Erweiterung auf jeder Seite,
• Abschließbare Sperre der Anschlussbuchse des Lasttrennschalters oder Erdungsschalters.

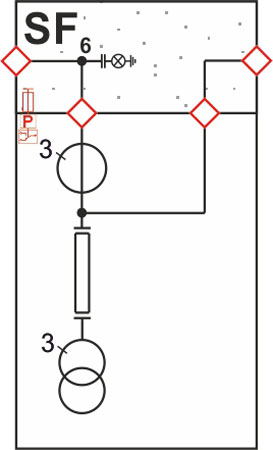

Ausrüstung der Felder M - Messfelder

Ausrüstung der Felder M - Messfelder

Grundlegende Parameter
Ur	= 25 kV
Fr	= 50/60 Hz
Ud	= 50/60 kV
Up	= 125/145 kV
Ir	= 630 A
Ik	= bis 20 kA (1s)
Ip	= bis 50 kA

Standard

• Übereinstimmung mit der Norm PN-EN 62271-200, Metallgekapselte Wechselstrom- Schaltanlagen für Bemessungsspannungen über 1 kV bis einschließlich 52 kV,
• Feld M als einzelnes, nach rechts und links erweiterbares Modul,
• In einem Edelstahlgehäuse eingeschlossenes Stromschienensystem,
• Reihe von Spannungs- und Stromwandlern,
• Anzeige von Spannung in den Hauptpfaden,
• Synoptik mit Abbildung der Hauptschaltkreise,
• Manometer - Gasdichteanzeige mit Zweizoneneinteilung, die den absoluten Nenngasdruck SF₆ -125 kPa (0,125 MPa) bei 20^oC anzeigt (eine pro Behälter),
• Sicherheitsventil (eines pro Behälter), dessen Öffnung durch einen Druckanstieg aufgrund einer Lichtbogenbildung im Inneren des Behälters ausgelöst wird und das die Gase nach unten in den Kabelkanal leitet, wodurch jegliche Gefahr für die Bediener ausgeschlossen wird.

Option

• Druckschalter - für den gemeinsamen Betrieb mit Motorantrieben, Fernsteuerungstechnik,
• Anti-Kondensationsheizungen,
• Anschlussmöglichkeiten über seitliche Anschlüsse oder Kabelköpfe.

Fächer der MS-Schaltanlagen vom typ TPM

Schalterfach

Das Schalterfach befindet sich in einem Behälter aus rostfreiem und säurebeständigem Blech. Als Isoliermittel wird SF₆ -Gas verwendet, das eine sehr hohe Durchschlagfestigkeit und ein sehr gutes Lichtbogenlöschvermögen hat. In dem Behälter befinden sich Sammelschiene, Schalter und Isolatoren. Bei dem Schaltgerät handelt es sich um einen integrierten schnell schaltenden Lasttrennschalter mit Erdungsschalter. Jeder Behälter verfügt über ein Sicherheitsventil, das beim Öffnen den Druckanstieg ausgleicht, der durch die Bildung eines Lichtbogens entsteht. Bei den Schaltanlagen TPM und TPM Kompakt befindet sich das Ventil im Boden des Behälters im Kabelanschlussfach in einem der Kabelfächer. Die Durchführungsisolatoren verfügen über kapazitive Spannungsteiler, die mit Spannungsanzeigern an der Vorderseite der Schaltanlage verbunden sind. Sowohl der Lasttrennschalter selbst als auch die Antriebsmechanismen sind besonders langlebig und zuverlässig. Die Konstruktion gewährleistet 5000 Arbeitszyklen, ohne dass eine Einstellung, Wartung oder ein Austausch von Komponenten erforderlich ist.

Sicherungsfach

Im Sicherungsfach der Schaltanlage befinden sich in speziellen Isolierrohren die Sicherungseinsätze mit einem Temperaturbegrenzer (thermische Auslösung) nach DIN 43625. Der Aufbau des Sicherungsfachs verhindert das Öffnen des Fachs, wenn der Erdungsschalter nicht geschlossen ist. Das Schließen des Lasttrennschalters im Trafofeld ist nur möglich, wenn zuvor die Abdeckung des Sicherungsfelds geschlossen wurde. Wenn ein Sicherungseinsatz durchbrennt, bewirkt die auf der Sicherung montierte Schlagvorrichtung durch einen Hebel die Öffnung des Lastschalters im Transformatorfeld. Ein erneutes Schließen des Lastschalters ist nach Auswechselung der Sicherungseinsätze möglich.

Antriebsfach

Das Antriebsfach enthält einem integrierten direkten Hand- (Motor-)Antrieb für den Lasttrenn- und Erdungsschalter oder den Vakuumleistungsschalter und Trennschalter mit Erdungsschalter. Darüber hinaus ist das Trafofeld mit einem Speicherantrieb ausgerüstet, der das Öffnen Lasttrennschalters nach Auslösung der Schlagvorrichtung oder Auslösespule des Sicherungseinsatzes ermöglicht. Eine durchgebrannte Sicherung wird auf der Frontplatte des Antriebs angezeigt. Im Antriebsfach der Schaltanlage befindet sich ein Manometer, das den korrekten SF₆ -Gasdruck im Behälter anzeigt. Auf der Vorderseite der Schaltanlage befinden sich Anzeigen, die darüber informieren, dass Spannung am Kabel anliegt.

Kabelfach

Im Kabelfach erfolgt mithilfe von Kabelendverschlüssen der Anschluss der Schaltanlage an die Kabel des Energienetzes. Die einzelnen Felder der Kabelfächer sind durch Metalltrennwände voneinander getrennt,

Jedes Kabelfach verfügt über die folgende Ausrüstung:

• Durchführungsisolatoren vom Typ C für die mit Leistungsschaltern ausgerüsteten Einspeise-, Abgangs- und Trafofelder,
• Durchführungsisolatoren des Typs A für die mit MS-Sicherungen ausgestatteten Trafofelder,
• Kabelbefestigungen,
• Erdungsklemmen für die Schutzleiter.

Darüber hinaus können alle Felder mit folgenden Geräten ausgerüstet werden:

• Schutzwandler, Rogowskispulen,
• Spannungssensoren,
• Überspannungsableiter,
• Kombinierte Systeme bei Verwendung von tieferen Kabelraumabdeckungen, z. B.: zwei Endverschlüsse pro Phase, Endverschluss + Spannungssensor, Endverschluss + Überspannungsableiter, zwei Endverschlüsse pro Phase + Spannungssensor, zwei Endverschlüsse pro Phase + Überspannungsableiter, Endverschluss + Überspannungsableiter + Spannungssensor.

Die TPM-Schaltanlage eignet sich für Kabeln mit einem Querschnitt von bis zu 630 mm², z. B:

• mit Kunststoffisolierung, z. B.: YHAKXS, YHKX, XUHAKXS, XRUHKS.

Ausführung des Kabelkanals unter den MS-Schaltanlagen vom typ TPM

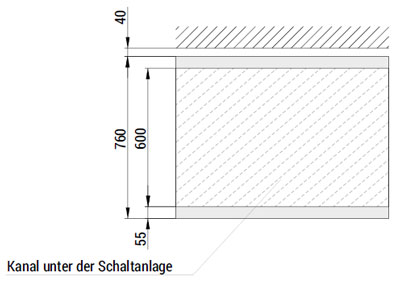

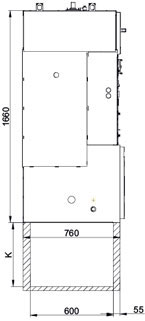

Die Abbildungen 1 bis 3 zeigen Vorschläge für die Ausführung des Kabelkanals. Die Tiefe des Kanals für trockene Kabel muss unter Beibehaltung des Biegeradius des Kabels in Abhängigkeit von seinem Außendurchmesser in Übereinstimmung mit den Vorschriften für den Bau von Elektrotechnischen Geräten erfolgen. Die vorgeschlagene Tiefe des Kabelkanals ist in Abbildung 1 dargestellt. Es ist möglich, die Tiefe des Kabelkanals zu vernachlässigen oder zu verringern, indem ein höherer Sockel oder einen Zwischenboden verwendet wird.

Kabelzubehör

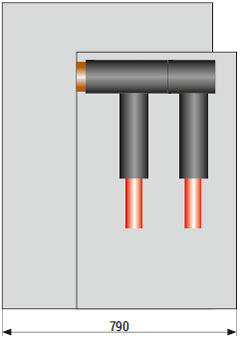

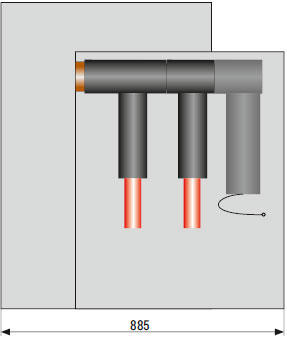

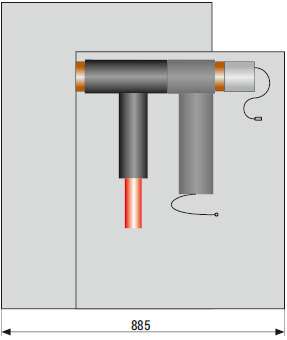

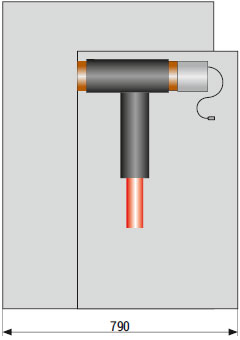

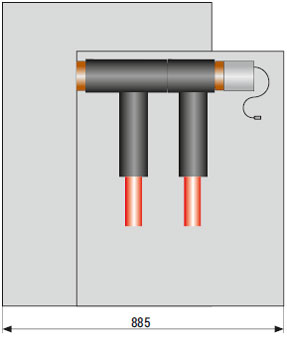

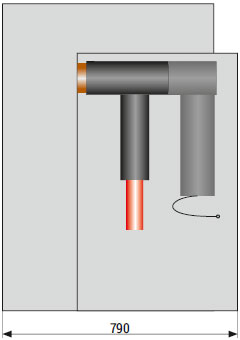

Ungefähre Abmessungen / Anschlussmöglichkeiten der Schaltanlage TPM

Durchführungsisolator Typ C

Haupt-Endverschluss

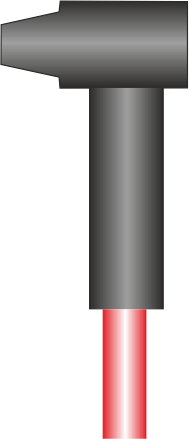

Kupplungsendverschluss

Überspannungsableiter

Spannungssensor (Wandler mit geringer Leistung)

Zusammenschliessen von Erwiterbaren Einheiten

Die TPM-Schaltanlage kann mit weiteren Einheiten erweitert werden (sofern dies in der Preisfindungs- und Bestellphase besprochen wurde). Die Verbindungsmethoden sind in den folgenden Abbildungen dargestellt. Ausführliche Informationen finden Sie in der Betriebstechnischen Dokumentation der Schaltanlage.

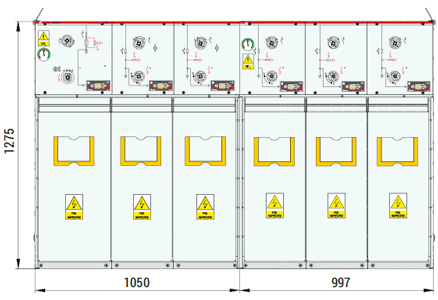

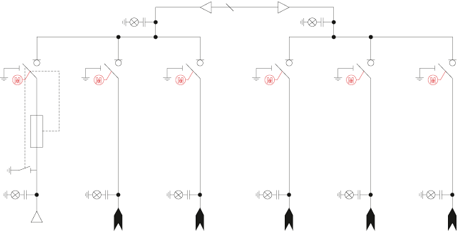

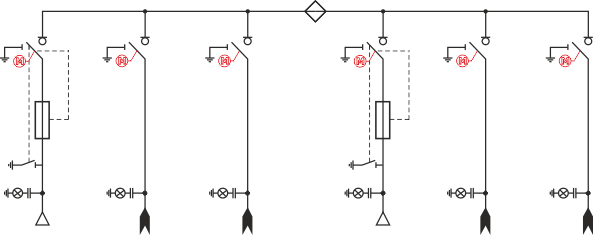

Beispiel 1. Obere Verbindung der Schaltanlagen TLL⁺ + LLL⁺

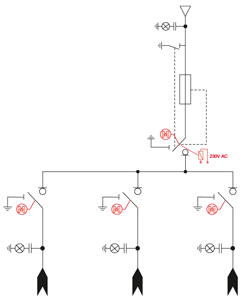

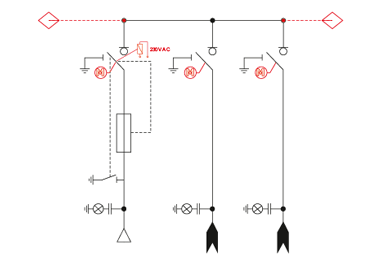

Elektrisches Schaltbild

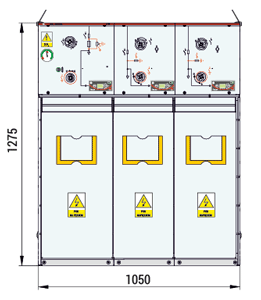

Vorderansicht

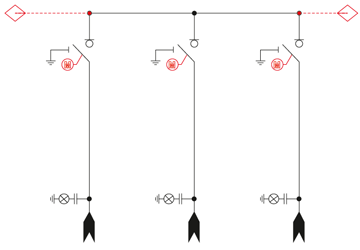

Beispiel 2. Reihenfolge LLL⁺ (l, p)

Elektrisches Schaltbild

Vorderansicht

Draufsicht

Beispiel 3. Seitliche Verbindung der Schaltanlagen TLL⁺ (p)+TLL⁺ (l)

Elektrisches Schaltbild

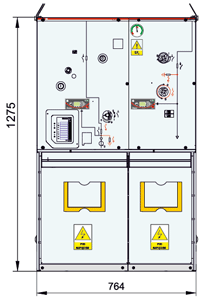

Vorderansicht

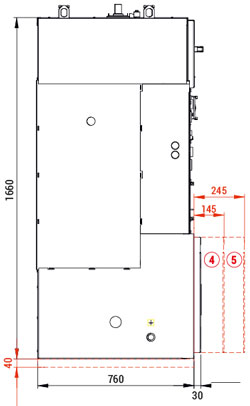

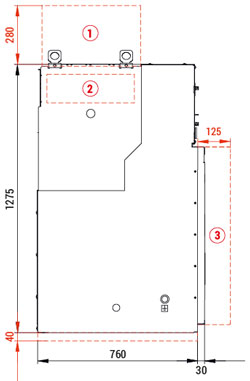

Seitenansicht und Abmessungen der TPM Schaltanlagen

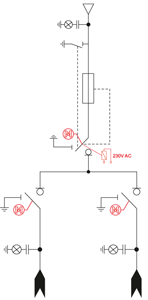

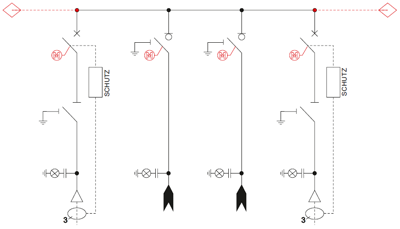

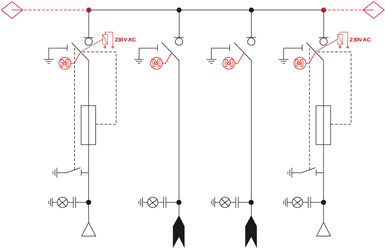

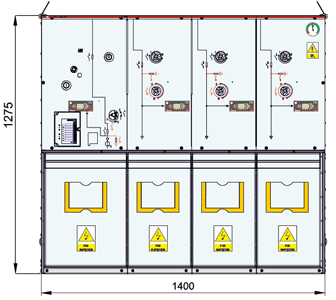

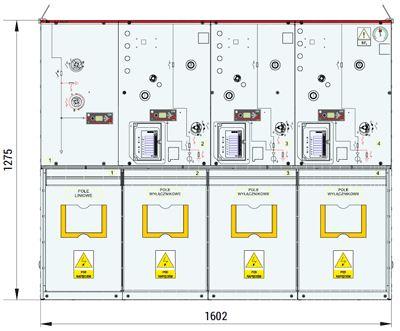

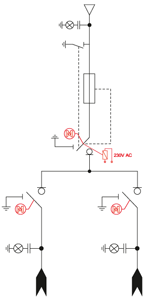

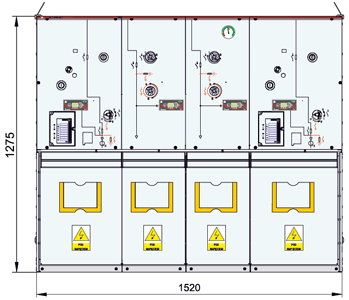

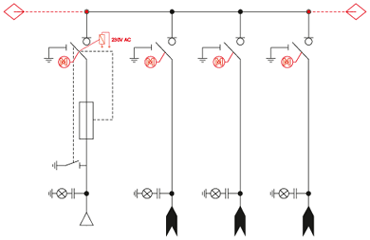

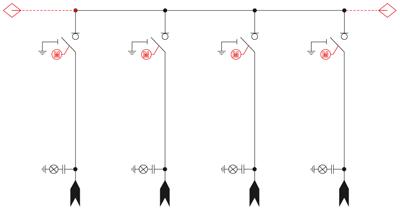

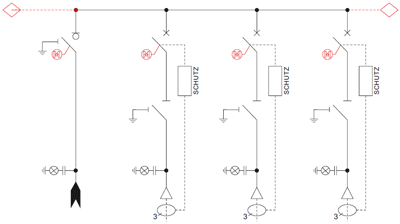

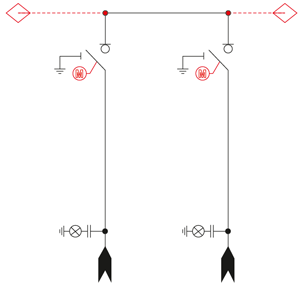

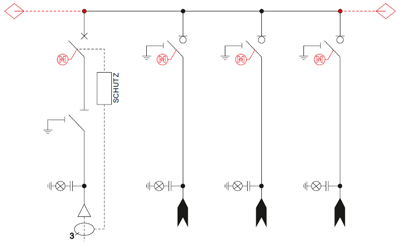

TPM - typische konfigurationen

TPM - typische konfigurationen - Einzelnde Felder

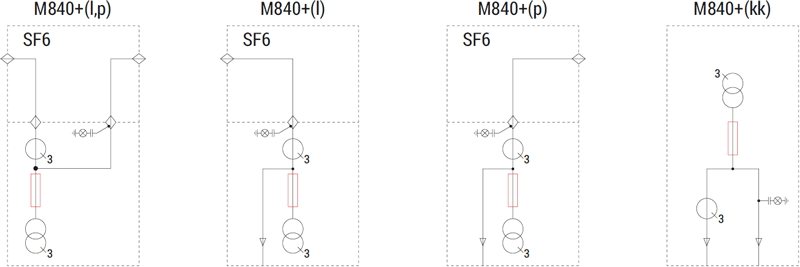

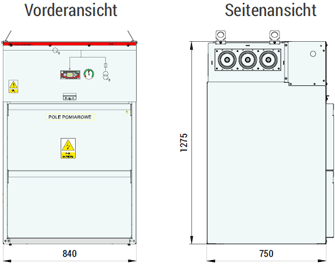

Messfelder vom typ M840

TPM - typische konfigurationen - SYSTEM Kompakt
