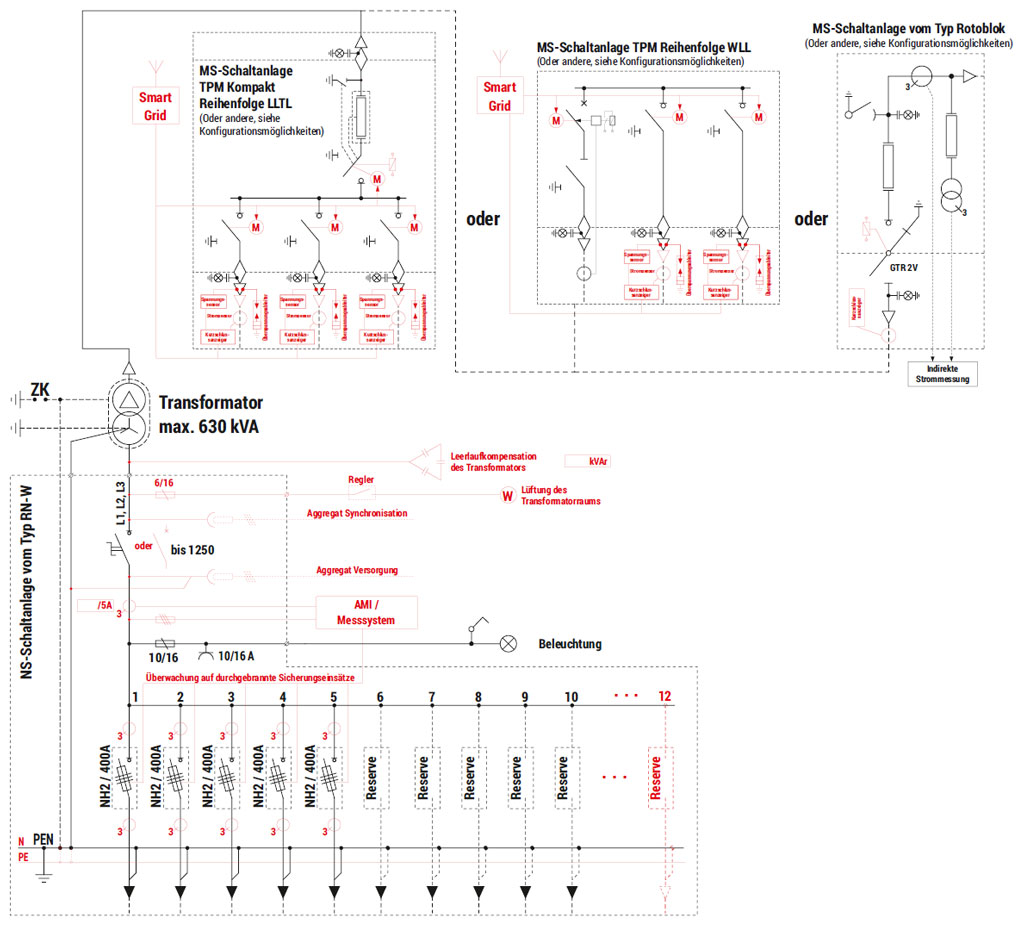

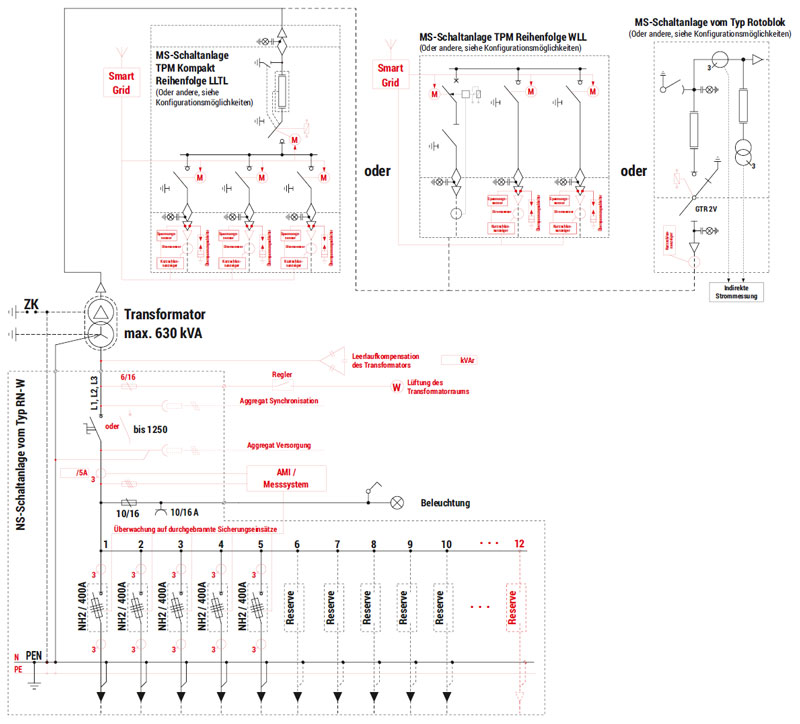

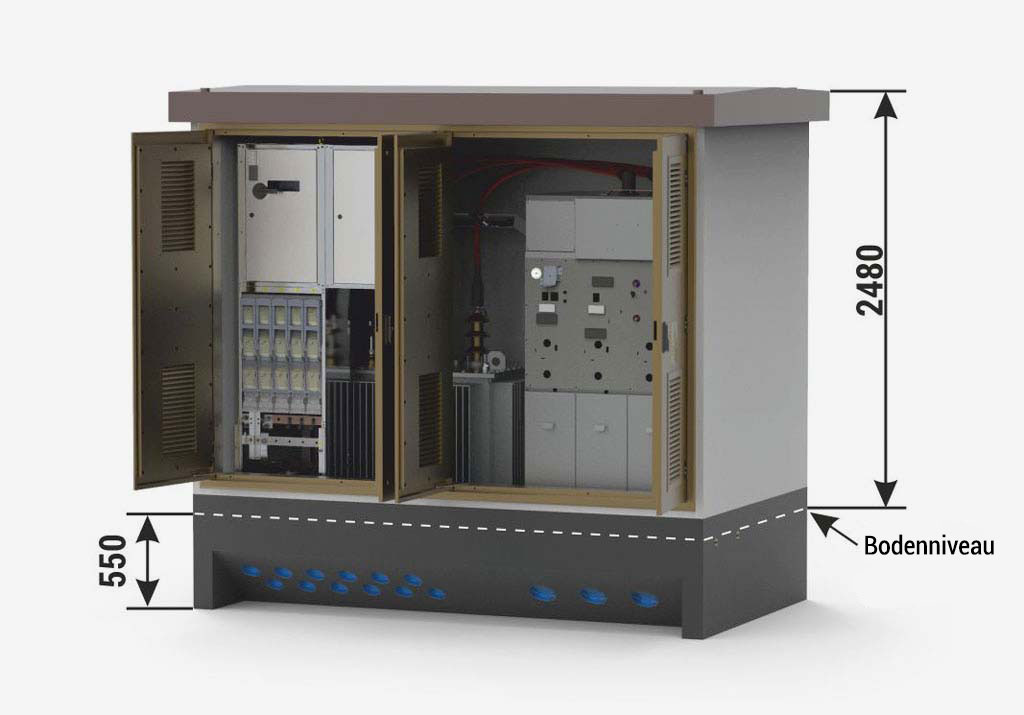

| Höhe des Hauptteils der Station | |
| Standard | 2850 mm |
Geräteanordnung

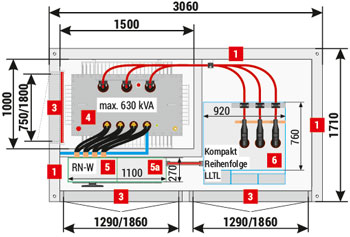

Mzb1 20/630-4"a”

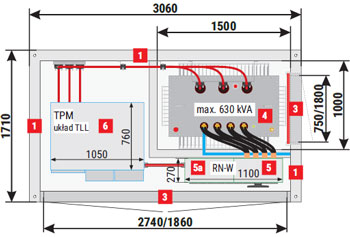

Mzb1 20/630-3"b”

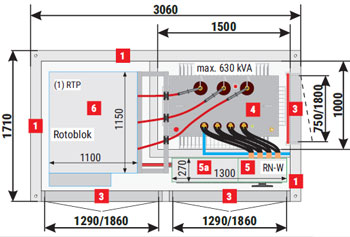

Mzb1 20/630-1"b”
| 1 | Wände, Stärke 120 mm - Standard, 90 mm - Option Wände ohne Öffnungen - Feuerwiderstandsklasse REI 120 |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option In Lüftungsgittern, die in feuerbeständige Wände eingebaut sind, sind Brandschutzklappen eingebaut, z. B. EI 60 oder EIS 120 - Option |
| 3 | Volltüren oder mit Lüftungsgitter ohne Feuerwiderstand IP 23D - Standard, IP 43 - Option Türen mit Feuerwiderstand, z. B. EI 60 oder EI 120 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche 3,06x1,71 (3x1,65) | |
| Hauptteil | 9 000 (8 000) kg |
| Betondach | 2 000 kg |
| Nutzfläche | 4,06 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator (4) Maximale Leistung / Abmessungen | 630 kVA / 950 x 1550 x 1850 [mm] | ||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-20 kA-1s | ||
| Gehäuseklasse | 10 | ||
| Elektrische Parameter der Schaltanlagen | MS | NS | |
| Bemessungsspannung | bis 25 kV | bis 0,69 kV | |
| Bemessungsstrom | 630 A | bis 1250 A | |
| Bemessungskurzzeitstromfestigkeit | bis 25 kA (1s) | bis 25 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 63 kA | bis 55 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 12 | |
| MS (6) | Rotoblok (1000 mm) | 1 (nur bei Variante „b” möglich) | |
| TPM / TPM Kompakt | 3 (TLL oder WLL) / 4 (LLTL) | ||
* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Geräten im Katalog. In Klammern sind die Abmessungen der einzelnen Felder der modularen Schaltanlagen angegeben. Im Falle von Ringkabel-Schaltanlagen sind Beispiele für Maximalausstattungen angegeben.
