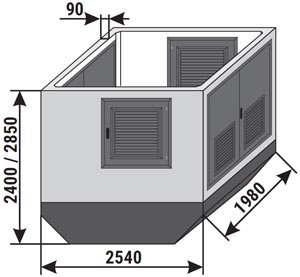

| Höhe des Hauptteils der Station | |
| Standard | 2400 mm |
| Option | 2850 mm |
Geräteanordnung

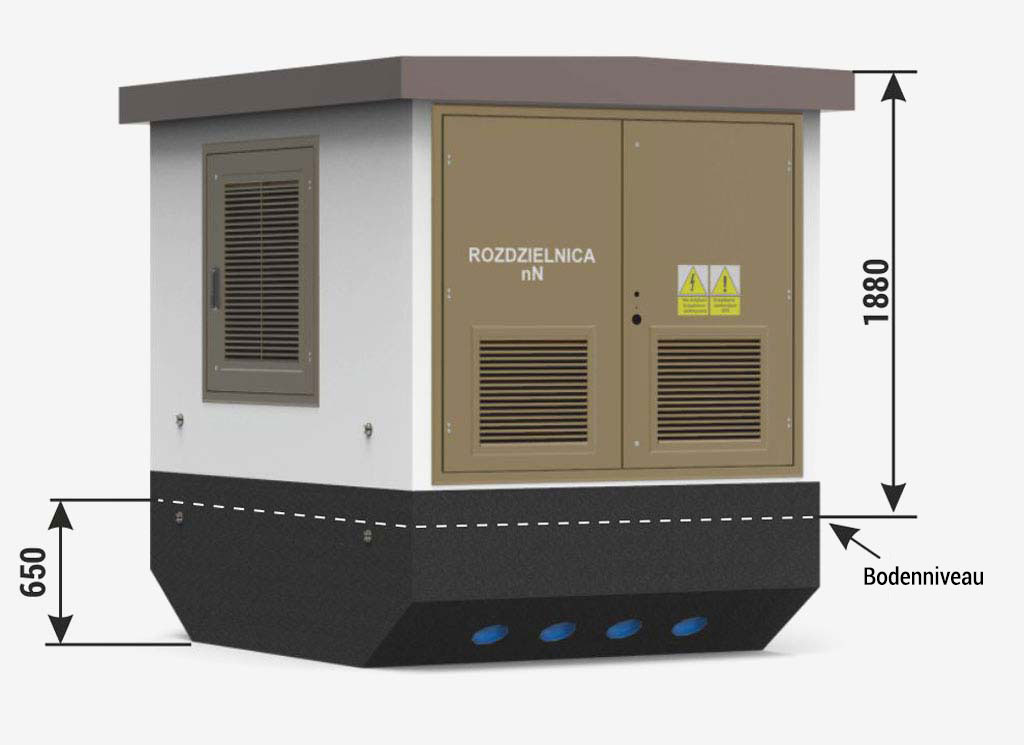

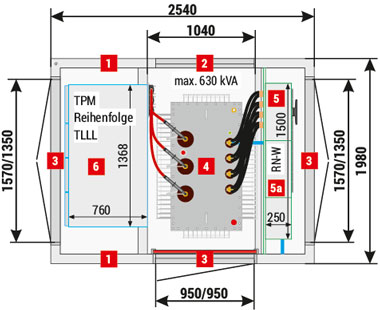

Mzb2 (2,54x1,98) 20/630-4"a” (bisher Minibox 20/630)

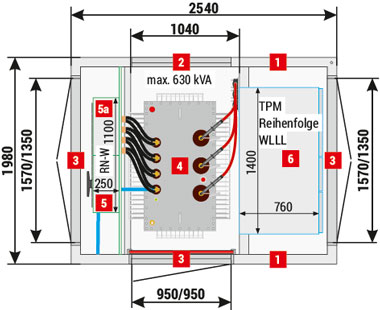

Mzb2 (2,54x1,98) 20/630-4"b” (bisher Minibox 20/630)
| 1 | Wände, Stärke 90 mm - Standard |
| 2 | Lüftungsgitter IP 23D - Standard, IP 43 - Option |
| 3 | Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 - Option |
| 4 | Transformator |
| 5 | NS-Schaltanlage |
| 5a | AMI-Schrank / Smart Grid / Fernsteuerungstechnik / Eigenbedarf |
| 6 | MS-Schaltanlage |
Technische Daten / Konfigurationsmöglichkeiten
| Gewicht / Fläche | |
| Hauptteil | 4 800 kg |
| Betondach | 1 800 kg |
| Metalldach | 300 kg |
| Nutzfläche | 4,15 m2 |
| Technische Daten / Konfigurationsmöglichkeiten | |||
| Transformator* (4) Maximale Leistung / Abmessungen | 630 kVA / 980 x 1550 x 1850 [mm] | ||
| Klassifizierung der Störlichtbogenfestigkeit | IAC-AB-20 kA-1s | ||
| Gehäuseklasse | 20 | ||

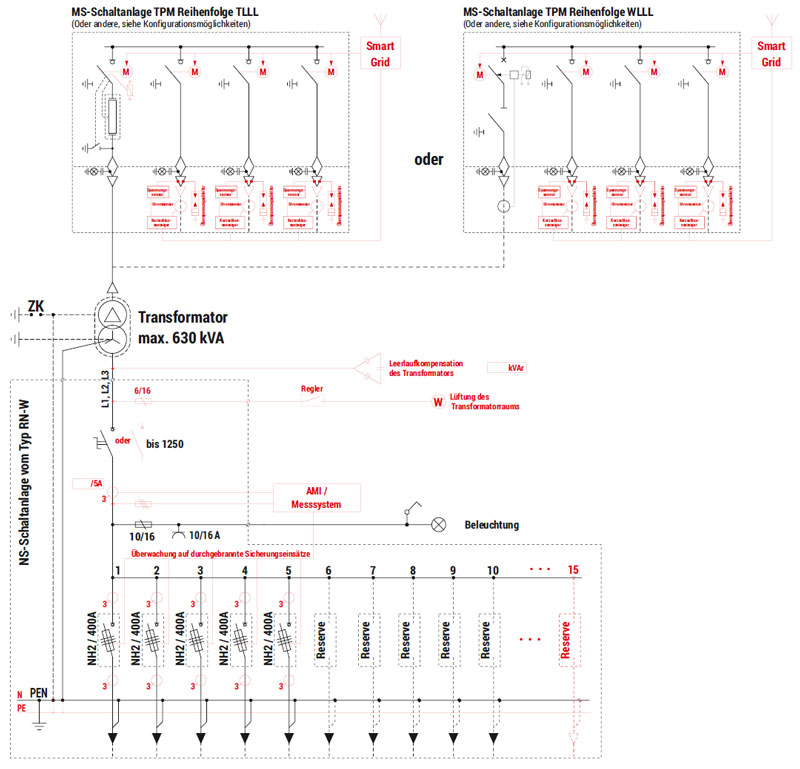

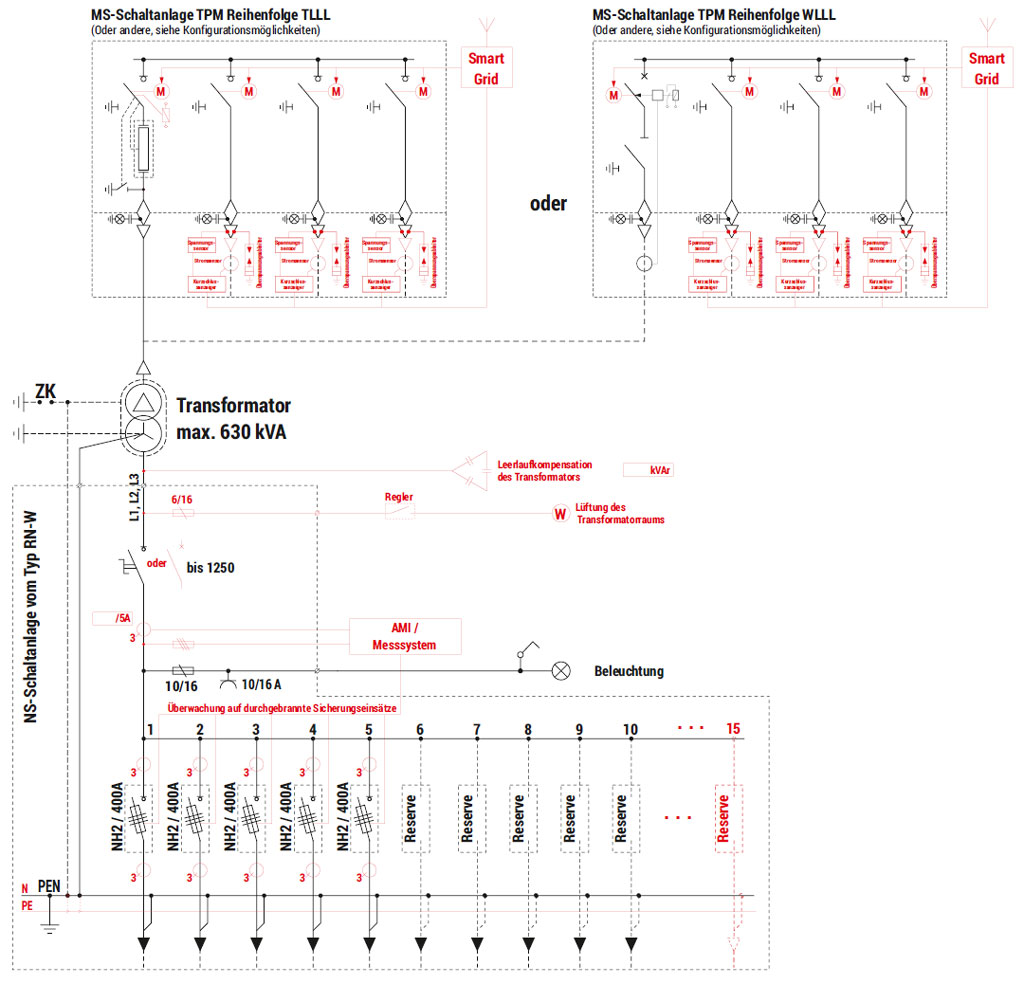

| Elektrische Parameter der Schaltanlagen | MS | NS | |
| Bemessungsspannung | bis 25 kV | bis 0,69 kV | |
| Bemessungsstrom | 630 A | bis 1250 A | |
| Bemessungskurzzeitstromfestigkeit | bis 25 kA (1s) | bis 25 kA (1s) | |
| Bemessungsstoßstromfestigkeit | bis 63 kA | bis 55 kA | |
| Schaltanlage** | Typ | Maximale Feldanzahl | |
| NS (5) | RN-W | 15 | |
| MS (6) | TPM | 4 (TLLL oder WLLL) | |
* Der Transformator wird von oben vor der Montage des Daches in die Station eingesetzt.
** Eine detaillierte Auswahl an Schaltanlagen und deren Ausstattung finden Sie in den Abschnitten zu den einzelnen Gerätenim Katalog. In Klammernsindmaximale Beispielkonfigurationen der Schaltanlagen und entsprechende Konfigurationen der Transformatorstationen angegeben, sofern vorhanden.
