Rotoblok RCW

Распределительные устройства типа Ротоблок RCW являются двухсоставными внутренними устройствами в металлическом корпусе изготовленными из оцинкованного листа с одной системой сборных шин и воздушной изоляцией.

Вступление

Rozdzielnica Rotoblok RCW Распределительные устройства типа Ротоблок RCW являются двухсоставными внутренними устройствами в металлическом корпусе изготовленными из оцинкованного листа с одной системой сборных шин и воздушной изоляцией. Наборы конфигурируются с отдельных ячеек различной арматуры , основанные на выдвижных выключателях, вакуумные тип VB-4W производства ZPUE или другого. Система встроенных механических блокировок и конфигурации в соответствии с потребностями электрических блокировок обеспечивает высокий уровень безопасности, предотвращая выполнение ошибочных действий коммутации либо открытия дверей ячейки перед выключением напряжения и закрытием заземлителя. Блокирующая система предотвращает ошибочные комутационные операции и открывание дверей распределительной ячейки перед выключением напряжения и закрытием заземлителя.

Преимущества

Распределительные ячейки имеют следующие характеристики:

  • использование выкатных выключателей которые позволяют им передвигаться между позициями РАБОТА/ТЕСТ при закрытых дверях ячейки,
  • небольшой размер ячейки благодаря которому занимают маленькое пространство в помещении коммутатора,
  • использование изолирующих перегородок и металлических выделяющихся деталей, которые могут быть под напряжением,
  • высокая стойкость к коррозии достигается за счёт использования оцинкованных листов с порошковой покраской в конструкции распределительного устройства,
  • использование широкого спектра оборудования предохранительно-контрольного, которое позволяет введение распределительного устройства в систему дистанционного управления.
  • имеется дуговая защита,
  • возможность простого расширения распределителя дополнительными ячейками.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответсвие с нормами:
Распределительное устройство тип Ротоблок RWC соответсвует следующим нормам:

  • PN-EN62271-1 - «Высоковольтные устройства распределения и управления. Часть 1: Общие требования»,
  • PN-EN 62271-200 - «Высоковольтные устройства распределения и управления. Часть 200: Распредустройства переменного тока в металлических корпусах на номинальное напряжение выше 1 кВ до 52 кВ включительно»,
  • PN-EN 62271-100 - «Высоковольтные устройства распределения и управления. Часть 100: Высоковольтные автоматические выключатели переменного тока..

Распределительное устройство сертифицировано Электротехническим Институтом.

Электрические данные:
Номинальное напряжение 15 кВ
Максимальное напряжение устройства 17,5 кВ
Номинальная частота / Количество фаз 50 Гц / 3
Номинальное выдерживаемое кратковременное напряжение сетевой частоты 42 кВ / 48 кВ
Номинальное выдерживаемое напряжение удара молнии 1,2/50 µs 95 кВ / 110 кВ
Номинальный непрерывный ток 630-1250 A
Номинальный кратковременный выдерживаемый ток до 25 кA (3с)
Номинальный пиковый выдерживаемый ток до 63 кA
Стойкость к внутреннему дуговому замыканию до 16 кA (1c); до 25 кA (0,5c)
Степень защиты IP 4X
Условия эксплуатации:
Температура окружающей среды Относительная влажность воздуха
- Максимальная кратковременная+40oC
- допустимая среднесуточная95%
- максимальная среднесуточная +35oC
- допустимая среднемесячная 90%
- максимальная среднегодовая+20oC
- допустимое среднее давление пара в течение суток2,2кПа
- минимальная длительная+25oC1)
- допустимое среднее давление пара в течение одного месяца1,8кПа
Окружающая среда по месту установки
отсутствие загрязнений из-за пыли, солей, паров, дыма,
воспламеняющихся / агрессивных газов, а также
отсутствие обледенения, обмерзания (нарастания инея),
покрытия росой
Допустимая высота места установки
до 1000 м над уровнем моря2)
Вибрации
вибрации вызванные внешними факторами
или землетресениями, незначительные

Примечание:

  1. - При условии, что производитель контрольно-измерительной и защитной аппаратуры не рекомендует иное,
  2. - Если высота места установки распределительного устройства выше 1000 м над уровнем моря, необходимо поменять уровень изоляции устройства в соответствии с пунктом 2.2.1 нормы PN-EN62271-1.

ВАРИАНТЫ ЯЧЕЕК

Боковое сечение и габариты



Rotoblok RCW przekroj boczny i gabaryty

  1. Выдвижной выключатель
  2. Защитный блок
  3. Отсек вспомогательных цепей
  4. Кабельная коробка вспомогательных цепей
  5. Клапан безопасности
  6. Проходной изолятор
  7. Контакт втычной типа «Тюльпан»
  8. Неподвижный контакт
  9. Опорный изолятор
  10. Изоляционная перегородка
  11. Трансформатор тока
  12. Ёмкостный делитель напряжения
  13. Заземляющий выключатель
  14. Трансформатор замыкания на землю (вариант)
  15. Трансформатор напряжения (вариант)
Ячейка тип RCW1

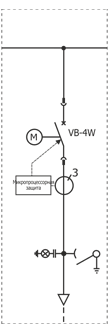

Электросхема
Schemat elektryczny rozdzielnicy Rotoblok RCW - Pole typu RCW1

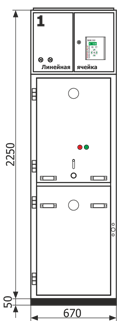

Вид спереди
Widok z frontu rozdzielnicy Rotoblok RCW - Pole typu RCW1
Ячейка тип RCW2

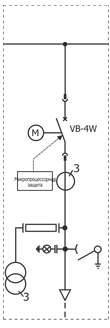

Электросхема
Schemat elektryczny rozdzielnicy Rotoblok RCW - PPole typu RCW2

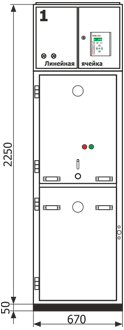

Вид спереди
Widok z frontu rozdzielnicy Rotoblok RCW - PPole typu RCW2

Распределительное устройство среднего напряжения
