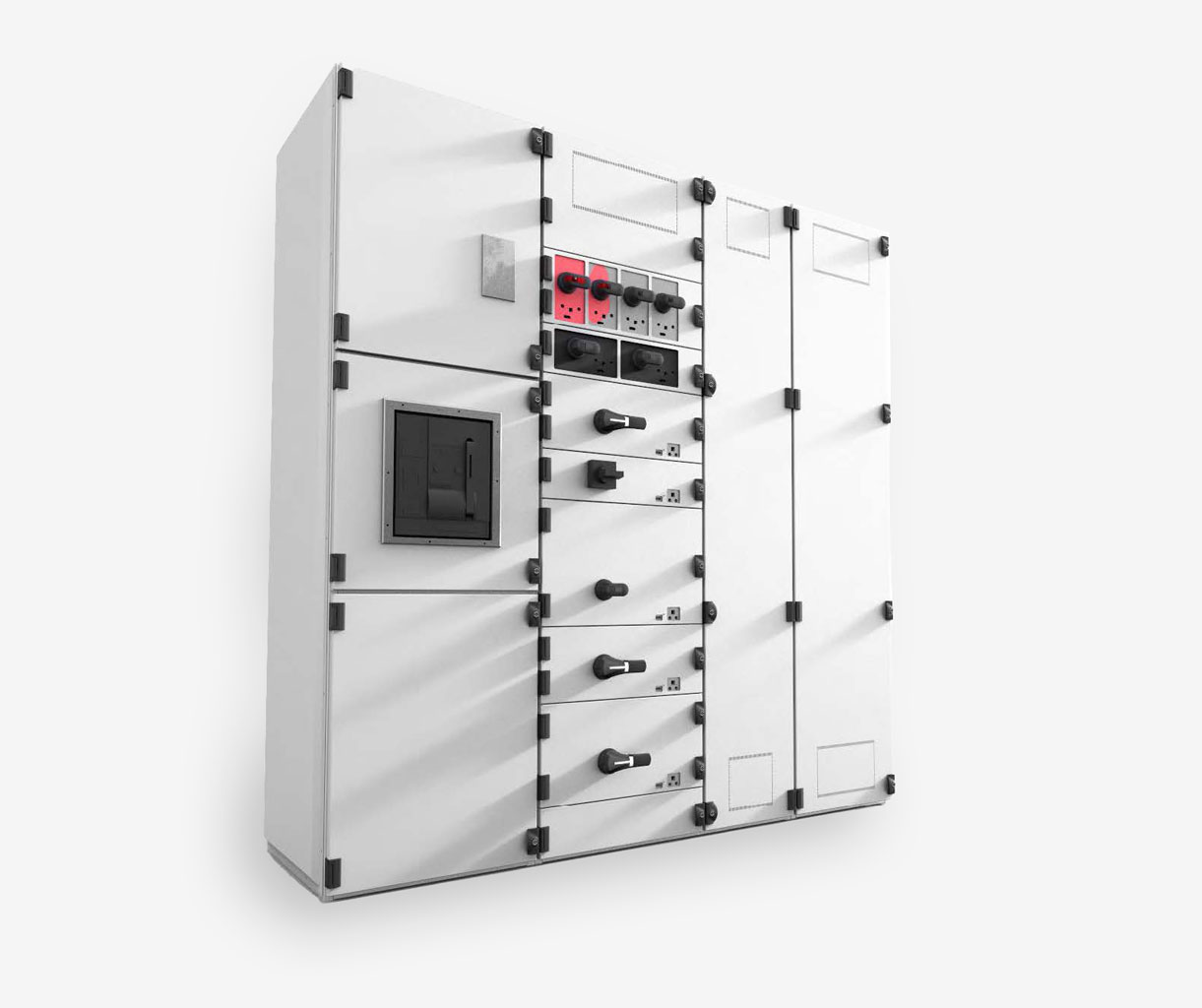

Niederspannungsschaltanlagen des Typs ZR-W

Vorteile

Einfaches Montagesystem, das keine komplexen Fertigungsprozesse erfordert
Aus wiederholenden Standardelementen bestehende Konstruktion, die eine Serienproduktion der Teile ermöglicht
Möglichkeit der Montage von Geräten verschiedener Hersteller wie z. B.: Siemens, Schneider, ABB, Eaton, Socomec und andere
Einfach zu modifizieren (Umbau/Erweiterung)
Wahlweise obere oder hintere Position der Stromschienen
In der Schaltanlage können verschiedene Arten von Funktionsmodulen wie Einschub-, Steck- Stationärmodule
Einschubmodule für den schnellen Austausch/Erweiterung von Geräten, ohne dass die Schaltanlage abgeschaltet werden muss
Vollständig typgeprüft nach EN 61439-1/2 unter besonderer Berücksichtigung der Betriebssicherheit. Maximale Sicherheit durch Baumuster geprüfte Standardmodule
Mehr als 30 Jahre Erfahrung in der Entwicklung und Optimierung von Schaltanlagen haben zu einer Reihe von Verbesserungen geführt, die die Sicherheit von Schaltanlagen erhöhen
Maximale Sicherheit durch Standardmodule mit Baumusterprüfung

Wesentliche technische daten

Übereinstimmung mit den Normen:

Die ZR-W-Schaltanlage wurde gemäß den folgenden Normen geprüft:

PN-EN 61439-1 - „Niederspannungs-Schaltgerätekombinationen. Teil 1: Allgemeine Festlegungen”,
PN-EN 61439-2 - „Niederspannungs-Schaltgerätekombinationen. Teil 2: Energie-Schaltgerätekombinationen”,
PN-EN 60529 - „Schutzarten durch Gehäuse (IP-Code)”,
PN-EN 50102 - „Schutzarten durch Gehäuse für elektrische Betriebsmittel (Ausrüstung) gegen äußere mechanische Beanspruchungen (IK-Code)”.

Elektrische Daten:
Bemessungsspannung der Isolation	690 V / 1000 V / 1500 V¹⁾AC bis 1500 V DC
Bemessungs-Schaltspannung	400 V / 500 V / 690 V / 1000 V²⁾AC bis 1200 V DC
Prüf-Stehstoßspannung	8 kV
Bemessungsfrequenz	50 Hz
Nennstrom der Schaltanlage	von 1000 bis 6300 A
Bemessungskurzzeitstromfestigkeit	bis 105 kA (1s)
Bemessungsstoßstromfestigkeit	bis 231 kA

¹⁾ Bei Sonderanfertigung bis 1500 V AC.
²⁾ Bei Sonderanfertigung bis 1000 V AC.

Maße:
Abmessungen	Breite von 400 bis 1200 mm Höhe 1900 / 2200 mm Tiefe 600 / 800 / 1000 mm
IP Schutzklasse	von IP20 bis IP54
IK Schutzklasse	bis IK 10
Schottungsform (je nach Feldtyp)	von 2A bis 4B
Oberflächenschutz	Skelett aus verzinktem Stahlblech 2,5 mm Abdeckungen (Türen) aus lackiertem Blech 1,5 / 2 mm³⁾ Verkleidungen aus lackiertem Stahlblech 1,5 mm
Lackierung (Pulverlackierung)	standard - RAL 7035 andere Farben auf Wunsch
Kunststoffteile	halogenfrei, selbstlöschend, feuerbeständig, CFC-frei

³⁾ Andere Fertigungstechnik nach Absprache mit dem Hersteller möglich.

Betriebsbedingungen
Umgebungstemperatur - Untere Umgebungstemperatur - Obere Umgebungstemperatur - Mittlere Umgebungstemperatur innerhalb von 24 Stunden	-5°C (- 25°C)⁴⁾ + 40°C -5°C bis 35°C
Relative Luftfeuchtigkeit	bis 50% (bei 40°C)
Höhe des Aufstellungsortes	bis 1000 m ü. NN.
Atmosphäre am Aufstellungsort	Frei von chemisch aggressiven und leitenden Stäuben, Dämpfen und Gasen.

⁴⁾ Je nach verwendeter Apparatur.

Auf Kundenwunsch können ebenfalls für andere Umgebungsbedingungen geeignete Schaltanlagen ausgeführt werden.

Aufbau der schaltanlage

Die tragende Konstruktion der Schaltanlage besteht aus folgenden Elementen:

Gestell aus verzinkten Profilen,
Elemente zur Unterteilung von Funktionsbereichen (vertikale und horizontale Trennwände),

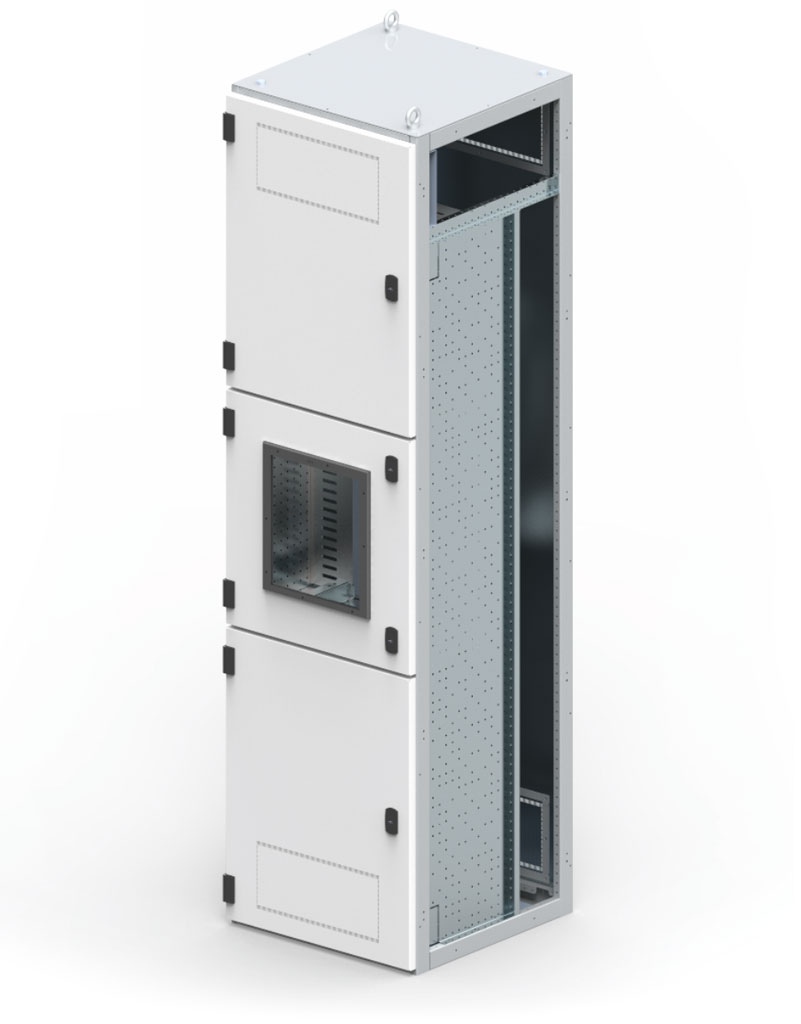

Außenverkleidungen (Türen, Seiten- und Rückwände, Decken, Böden).

Oberflächenbehandlung:

Konstruktionsteile, Rückwände verzinkt nach der Sendzimir-Methode,
Türen, Außenabdeckungen lackiert/pulverbeschichtet.

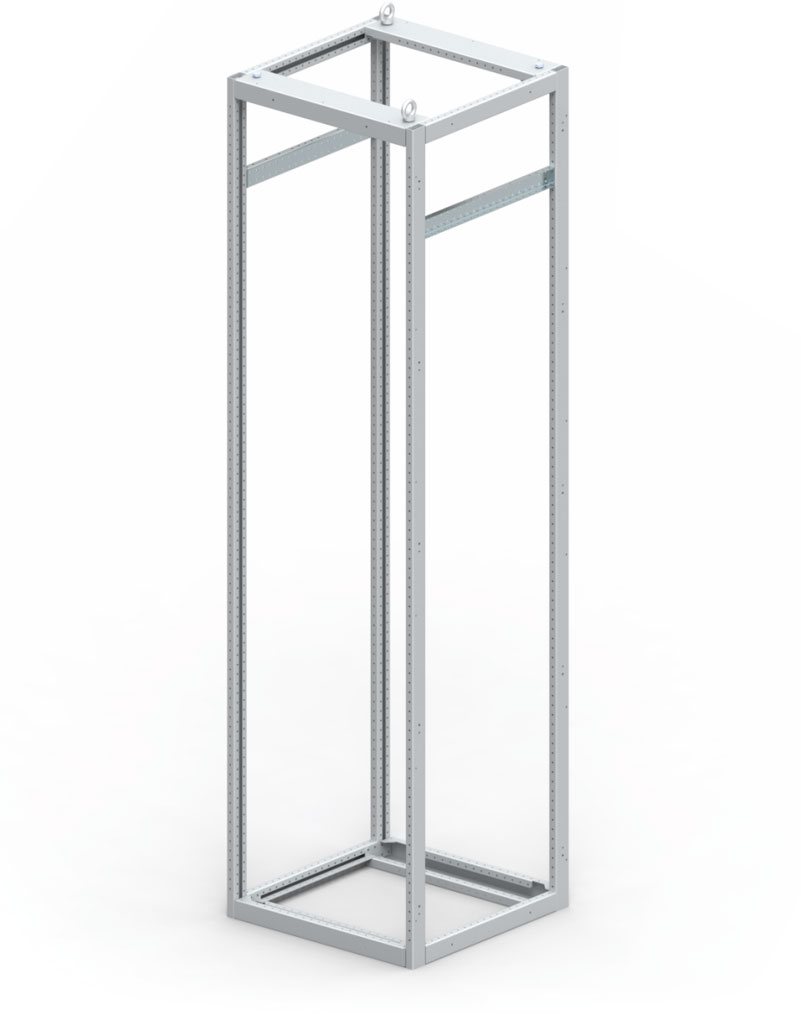

Skelett

Innenwände

Außenwände

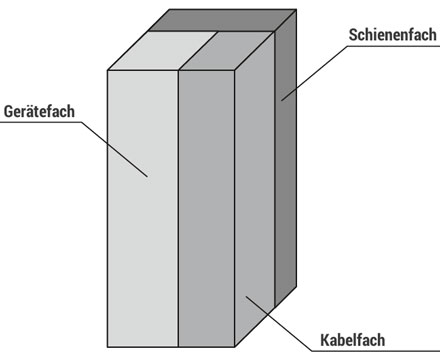

Unterteilung des Innenraums
Je nach Anforderungen und Planung der Schaltanlage werden die Zellen in drei Funktionsbereiche unterteilt.

Gerätefach – für die Montage von elektrischen Geräten.
Anschlussfach – für den Anschluss von externen Kabeln, je nach Art des Felds seitlich/oben/unten angebracht.
Schienenfach – Sammelschienenfach, je nach Feldtyp im hinteren oder oberen Teil des Feldes untergebracht.

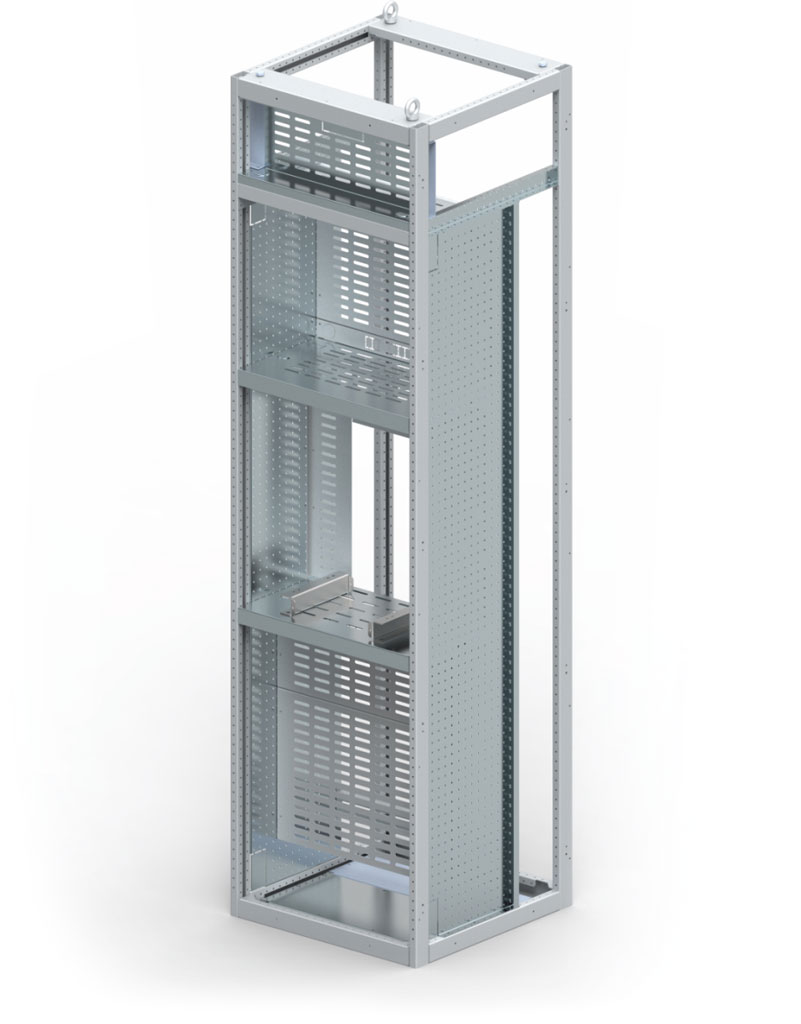

Trennvorrichtungen im innenraum

Art der Trennung 1

Keine Unterteilung

Art der Trennung 2

Trennung zwischen Sammelschienen und Funktionsfächern

Art 2a

Keine Trennung zwischen Anschlüssen und Sammelschienen

Art 2b

Trennung zwischen Anschlüssen und Sammelschienen

Art der Trennung 3

Trennung zwischen:

Sammelschienen und Funktionsfächern
Allen Funktionsfächern
Anschlüssen und Funktionsfächern

Keine Trennung zwischen den Anschlüssen der Funktionseinheiten

Art 3a

Keine Trennung zwischen Anschlüssen und Sammelschienen

Art 3b

Trennung zwischen Anschlüssen und Sammelschienen

Art der Trennung 4

Trennung zwischen:

Sammelschienen und Funktionsfächern
Allen Funktionsfächern
Anschlüssen und Funktionsfächern

Art 4a

Die Anschlüsse befinden sich im selben abgetrennten Fach, wie die angeschlossene Funktionseinheit

Art 4b

Die Anschlüsse befinden sich nicht in demselben Fach wie die Funktionseinheit

Abmessungen der felder

Abmessungen
Höhe (mm)	Breite (mm)	Tiefe (mm)
1900 / 2200	400	600 / 800 / 1000
	500
	600
	700
	800
	900
	1000
	1100
	1200

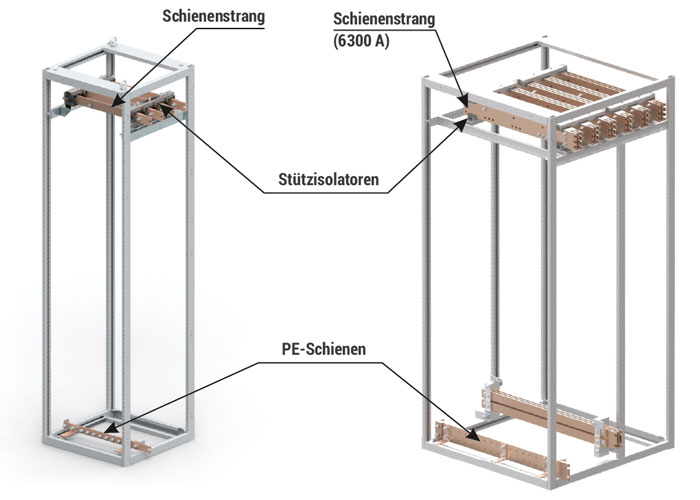

Schienen

Aufteilung der Schienen in ZR-W-Schaltanlagen hinsichtlich ihrer Funktion:

Sammelschienen,
Verteilerschienen,
Schutz- und Neutralleiterschienen (PE+N/PEN).

Sammelschienen

Das Sammelschienensystem in der ZR-W-Schaltanlage ist für die folgenden Netztypen ausgelegt:

TN-C
TN-S
TN-CS
IT
TT

Sammelschienen im Hauptfach

Die Phasenschienen und die N/PEN-Schiene befinden sich im Schienenfach im oberen Teil der Schaltanlage. Die PE-Schiene ist von der Vorderseite der Schaltanlage aus leicht zugänglich.

Oben angeordnete Hauptschienen

Sammelschienen befinden sich im oberen Fach
Bemessungsstrom bei 35^oC	Schienenquerschnitt/Phase	Tiefe der Schaltanlage
1000	P50x10	600/800/1000
1250	P60x10	600/800/1000
1600	2xP40x10	600/800/1000
2000	2xP50x10	600/800/1000
2500	2xP80x10	600/800/1000
3200	2xP100x10	600/800/1000
4000	3xP100x10	600/800/1000
5000	3xP120x10	800/1000
6300	2x(3xP100x10)	1000

* Bei einer Tiefe von 60 und 800 erfolgt der Kabelanschluss ausschließlich von unten.

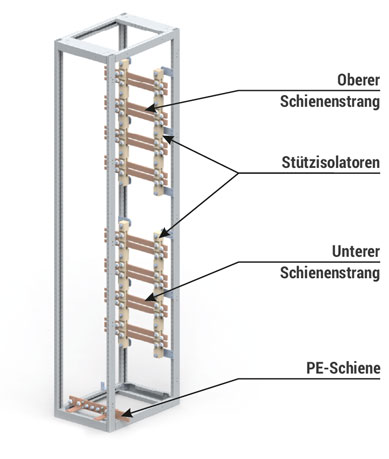

Sammelschienen im hinteren Teil des Gehäuses.
Die Phasenschienen und die N/PEN-Schiene befinden sich im Schienenfeld auf der Rückseite der Schaltanlage (je nach Konfiguration im unteren oder oberen Teil). Die PE-Schiene ist von der Vorderseite der Schaltanlage aus leicht zugänglich.

Sammelschienen befinden sich im oberen Fach
Bemessungsstrom bei 35^oC	Schienenquerschnitt/Phase	Tiefe der Schaltanlage
1000	2xP30x10	600/800/1000
1250	2xP30x10	600/800/1000
1600	P50x10+P30x10	600/800/1000
2000	2xP50x10	600/800/1000
2500	2xP50x10+2xP30x10	600/800/1000
3200	4xP50x10	600/800/1000
4000	6xP50x10	800/1000
5000	4xP50x10+4xP50x10	1000
6300	8xP50x10+8XP50x10	1000

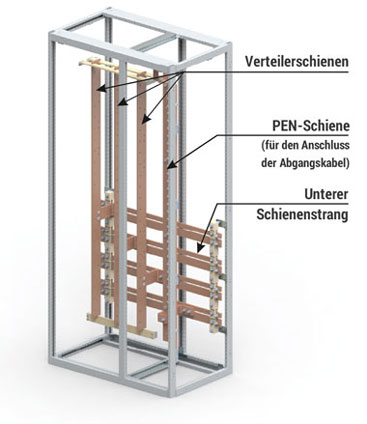

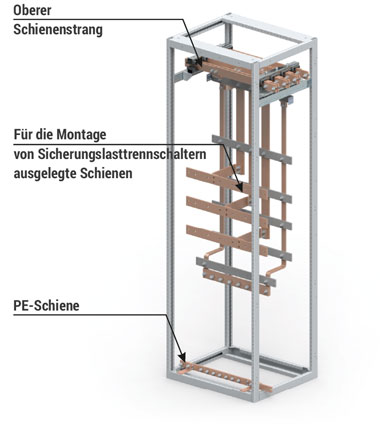

Verteilerschienen

Die vertikalen Verteilerschienen befinden sich in dem Schienenfach im linken Teil des Gehäuses. Sie dienen der Versorgung der Abgangsblöcke. Die N/PEN- und PE-Schiene befindet sich im Anschlussfach auf der rechten Seite des Feldes.

Es besteht die Möglichkeit der Ausführung mit Zusatzoptionen:

Isolierung der Sammelschienen mit Spezialband
Isoliertrennwände zwischen den Feldern in Sammelschienenfächern
Versilberte/Verzinnte Schienen

Im Feld mit den Sicherungslastschaltleisten befinden sich die Verteilerschienen im mittleren Teil des Feldes. Sie dienen der direkten Montage der Sicherungslastschaltleisten. Die N/PEN und PE-Schienen befinden sich im Gerätefach.

Berechnung der verlustleistung der schaltanlage

Verlustleistung effektiv:

Verlustleistung bei Bemessungsstrom:

Effektiver Wert der Verlustleistung unter Berücksichtigung des Sicherheitsbeiwerts der Bemessungslast α:

Legende:

P – Gesamtverlustleistung
P_n – Verlustleistung bei Bemessungsstrom
P_e – Verlustleistung bei Bemessungsstrom
P_w1...1 – Effektive Verlustleistung der Elementgruppe
I_n – Bemessungsstrom des Elements
I_e – Bemessungsstrom des Stromkreises
α – Sicherheitsbeiwert der Bemessungslast

Einspeisung/Abgang/Kopplung
Bemessungsstrom des Leistungsschalters 630 - 6300 A	Leistungsverlust [W]
Bemessungsstrom des Leistungsschalters 630 - 6300 A	Stationär	Einschub
630	100	200
800	100	200
1000	105	200
1250	110	210
1600	180	320
2000	190	345
2500	285	510
3200	415	720
4000	520	815
5000	645	1450
6300	890	1605

Abgänge mit Sicherungslasttrennschaltern mit NH-Einsätzen bis 630 A
Größe/Bemessungsstrom	Leistungsverlust [W]
00/160	85
1/250	160
2/400	220
3/630	405

Einspeisung/Abgang/Kopplung
Bemessungsstrom des Kompaktleistungsschalter bis 630 A	Leistungsverlust [W]
160	45
250	60
400	94
630	132

Sammelschienen
Bemessungsstrom [A]	Leistungsverlust [W/m]
1000	155
1250	165
1600	165
2000	180
2500	235
3200	355
4000	420
5000	470
6300	915

Verteilerschienen
Bemessungsstrom [A]	Leistungsverlust [W]
500	160
800	25
1000	280
1400	410
1600	600

Feldtypen

Die ZR-W-Schaltanlage basiert auf der Kombination von 9 Feldtypen

Feld mit Leistungsschalter/Lasttrennschalter,
Koppelfeld,
Feld mit senkrecht angeordneten Sicherungslasttrennschaltern,

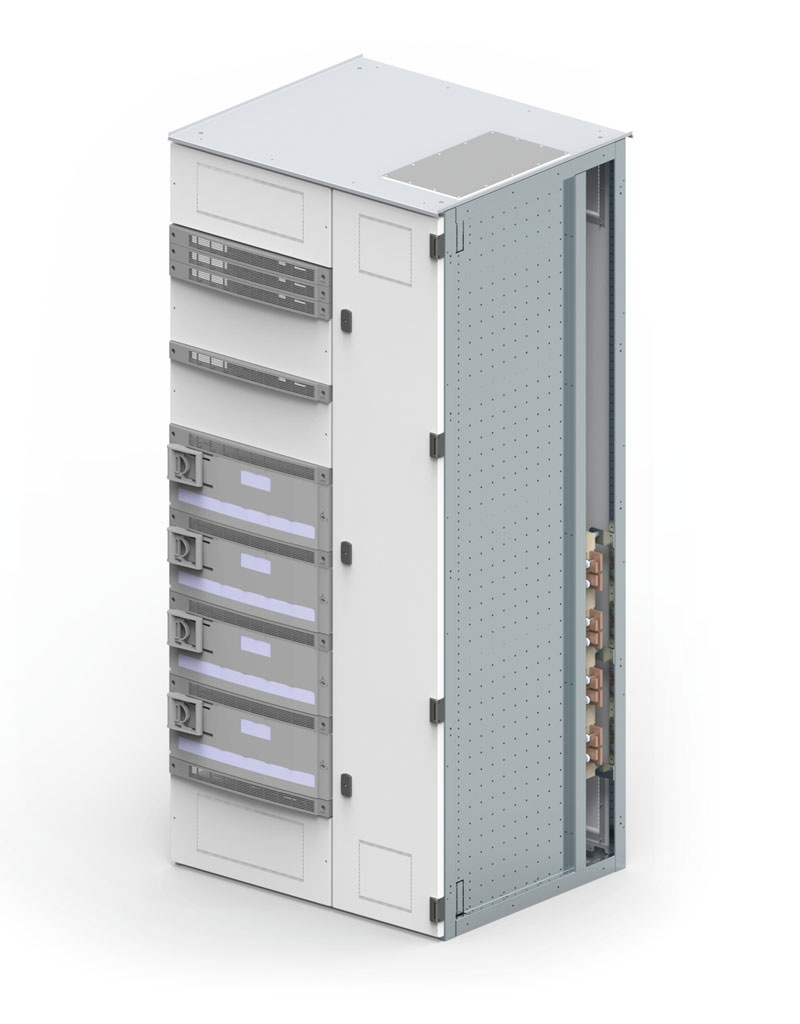

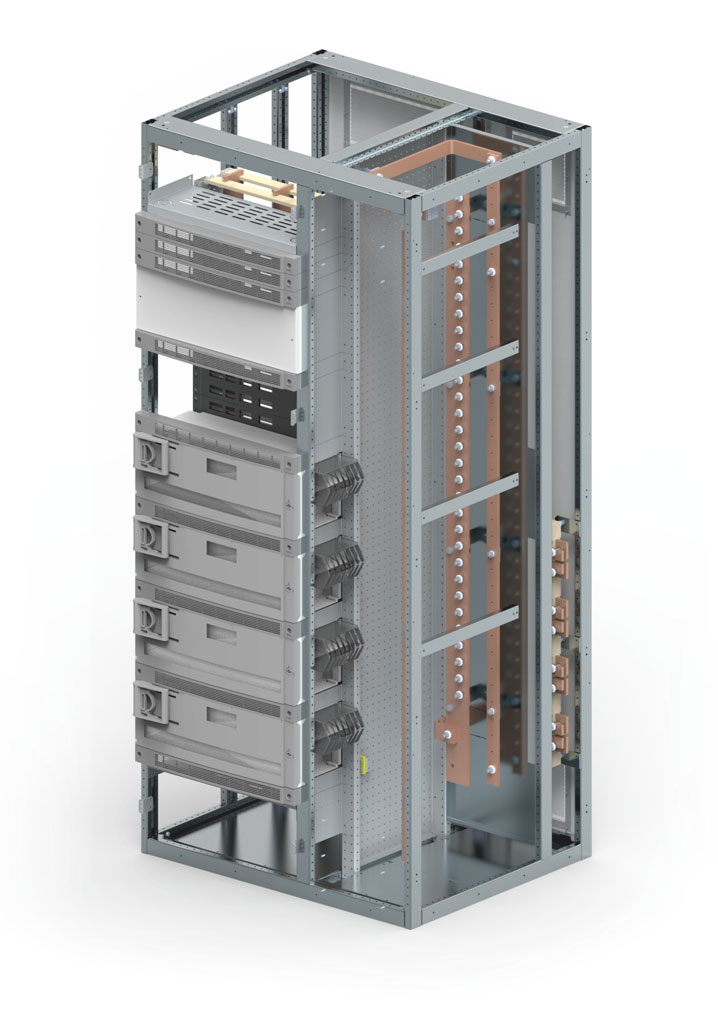

Feld mit waagerecht angeordneten Sicherungslasttrennschaltern,

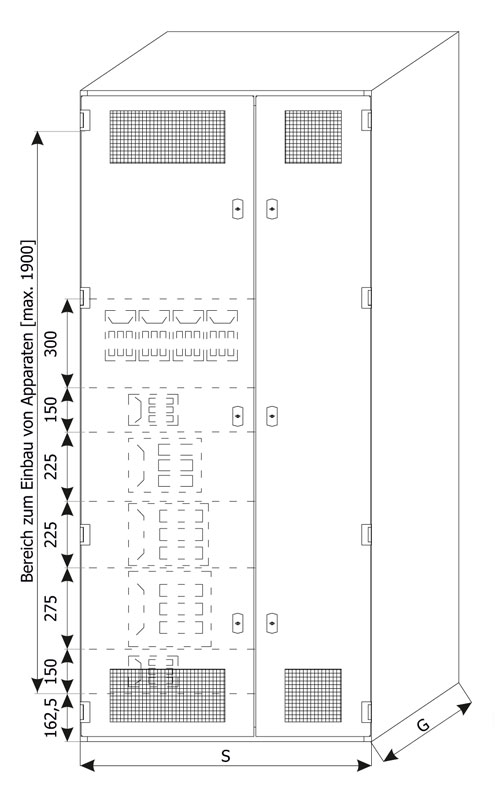

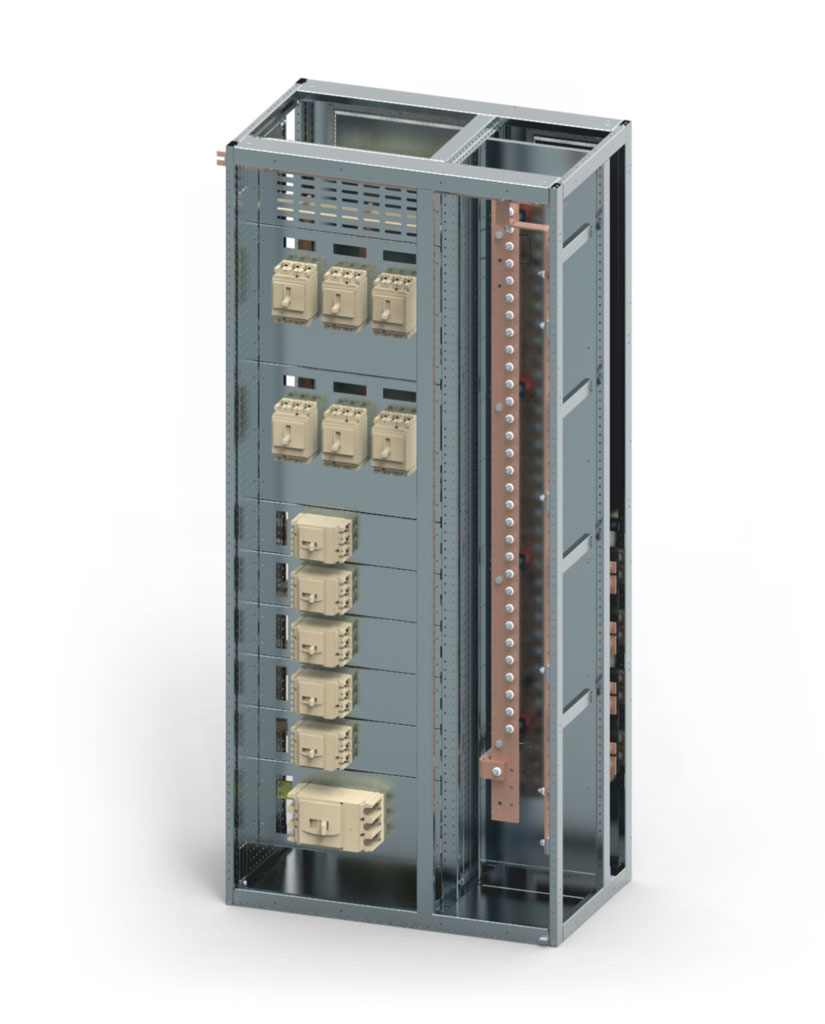

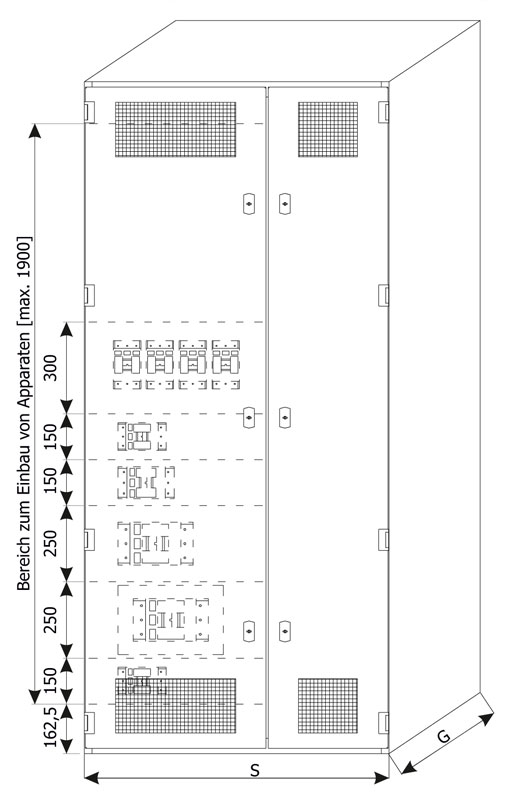

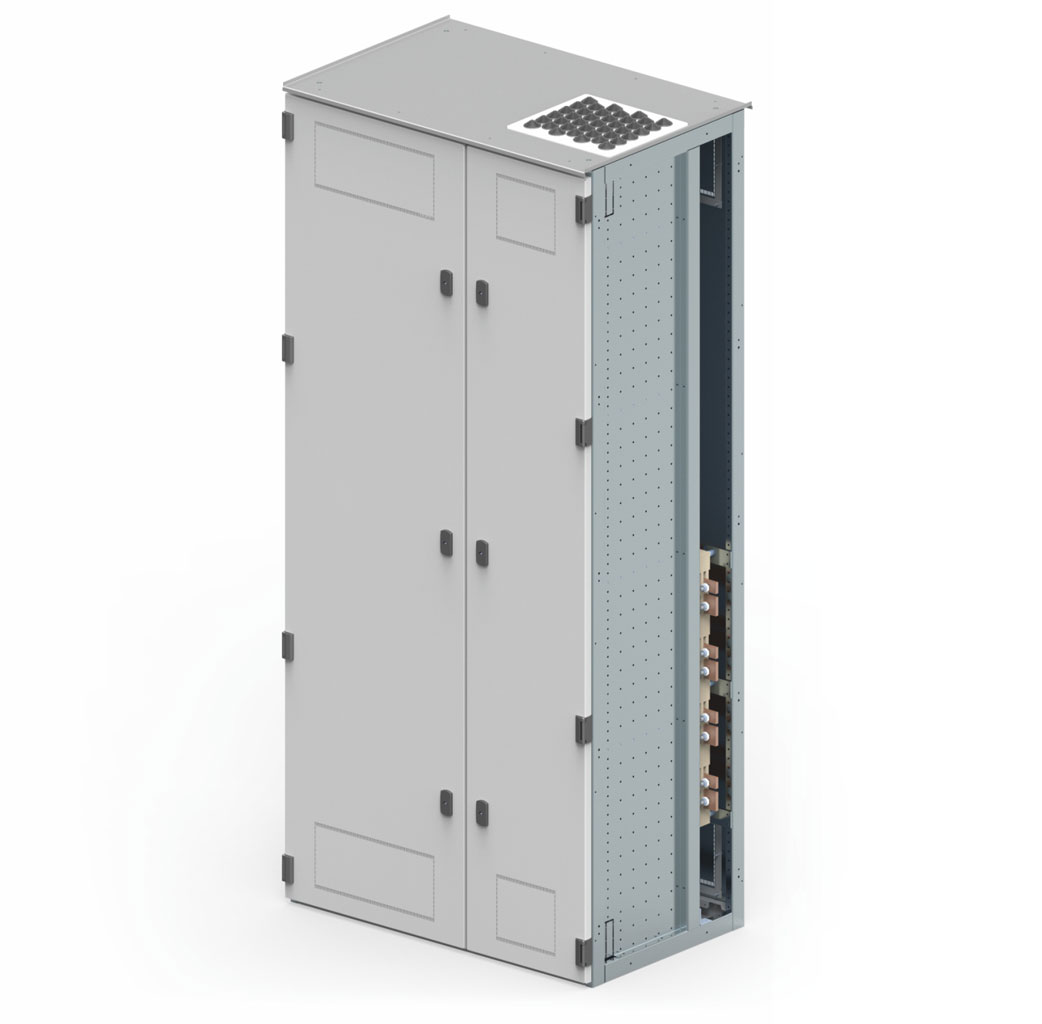

Abgangsfeld,

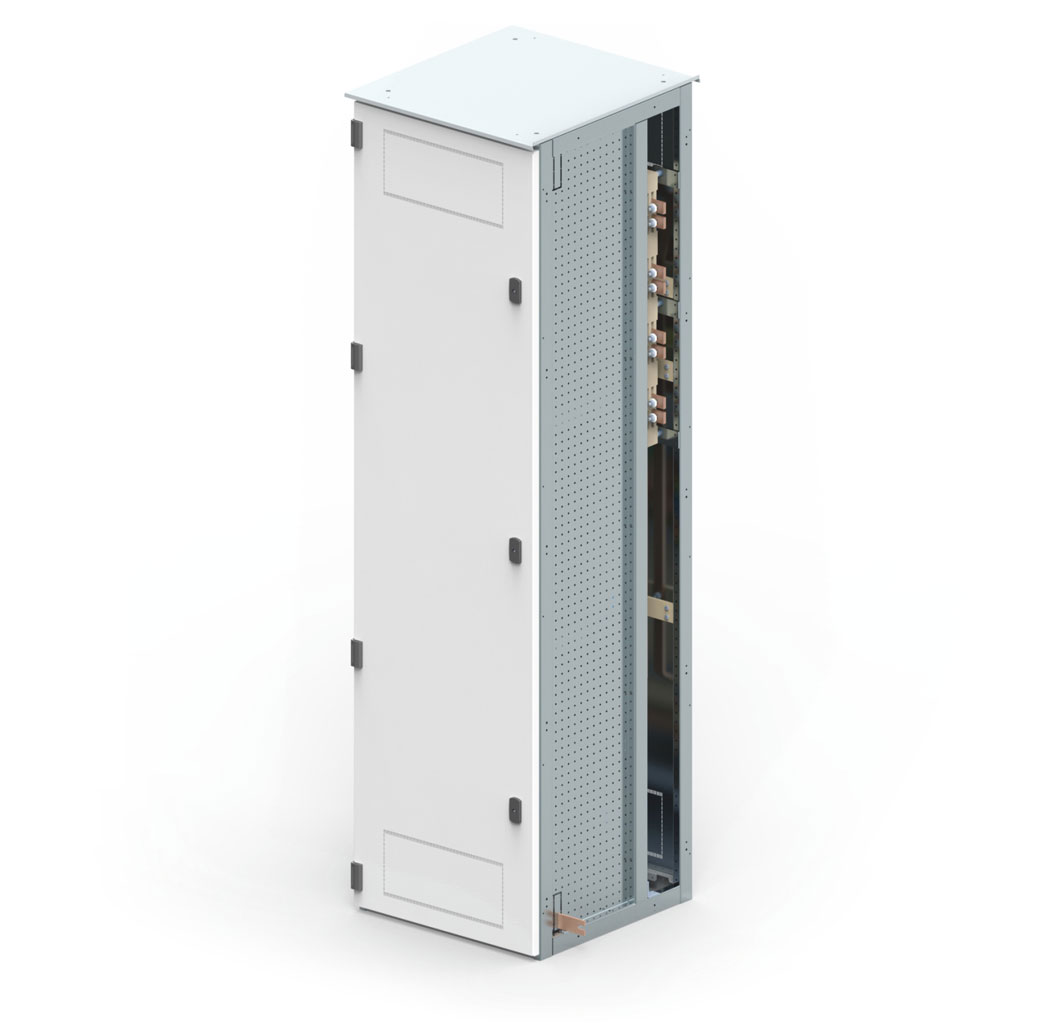

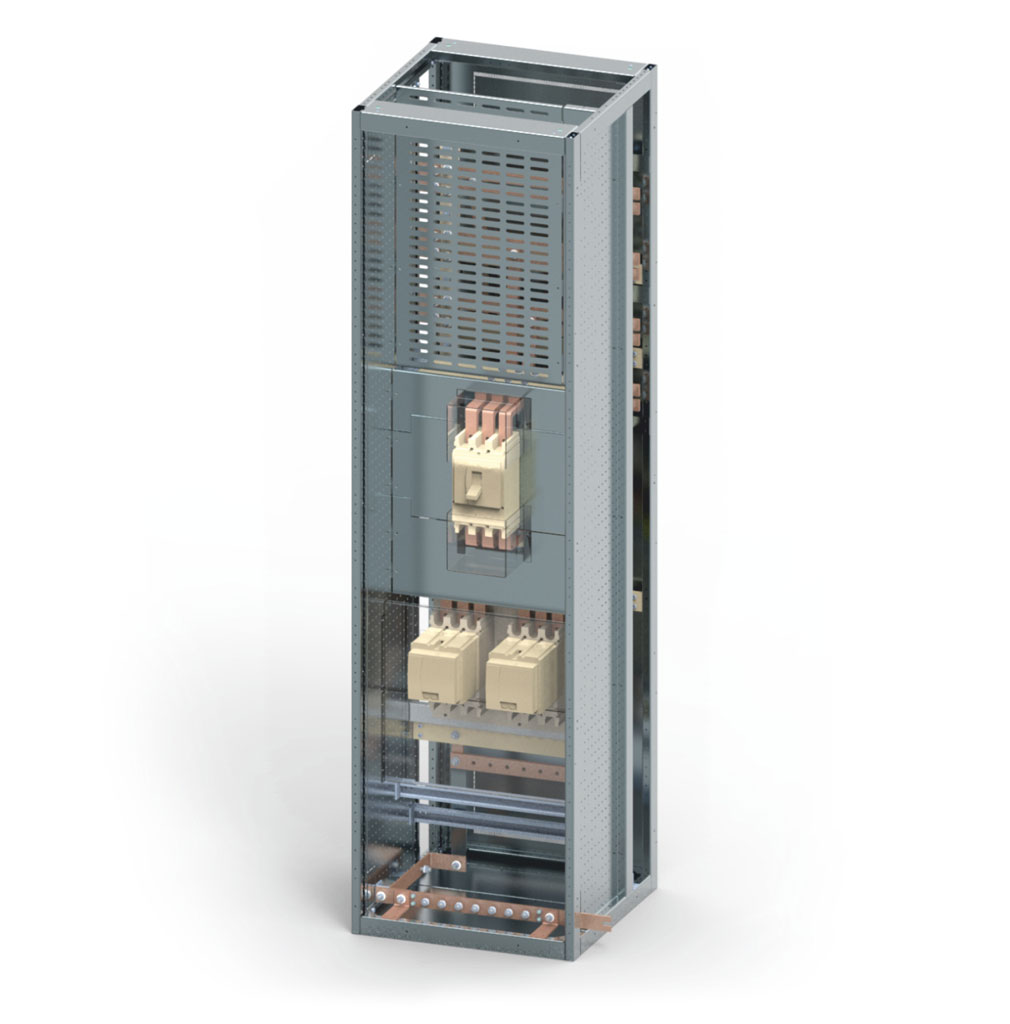

Frei bestückbares Feld,
Kassettenfeld,

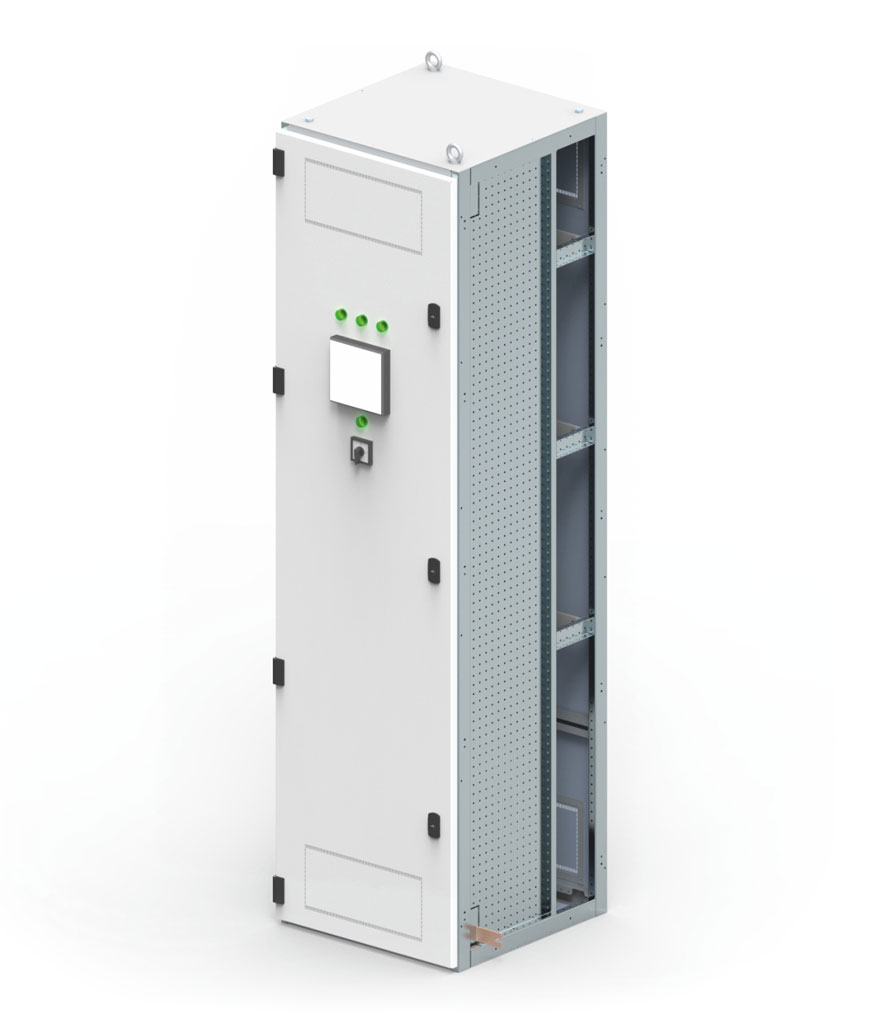

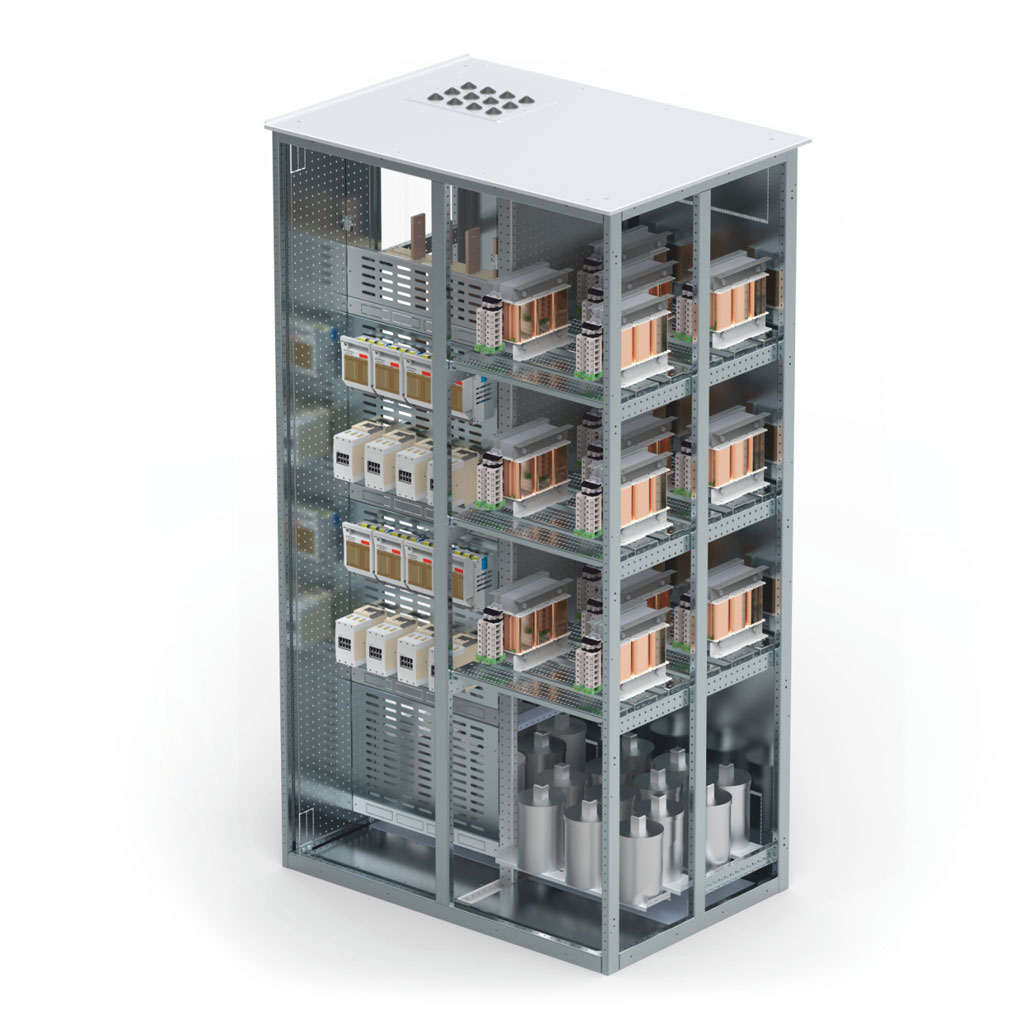

Kondensatorbatteriefeld,

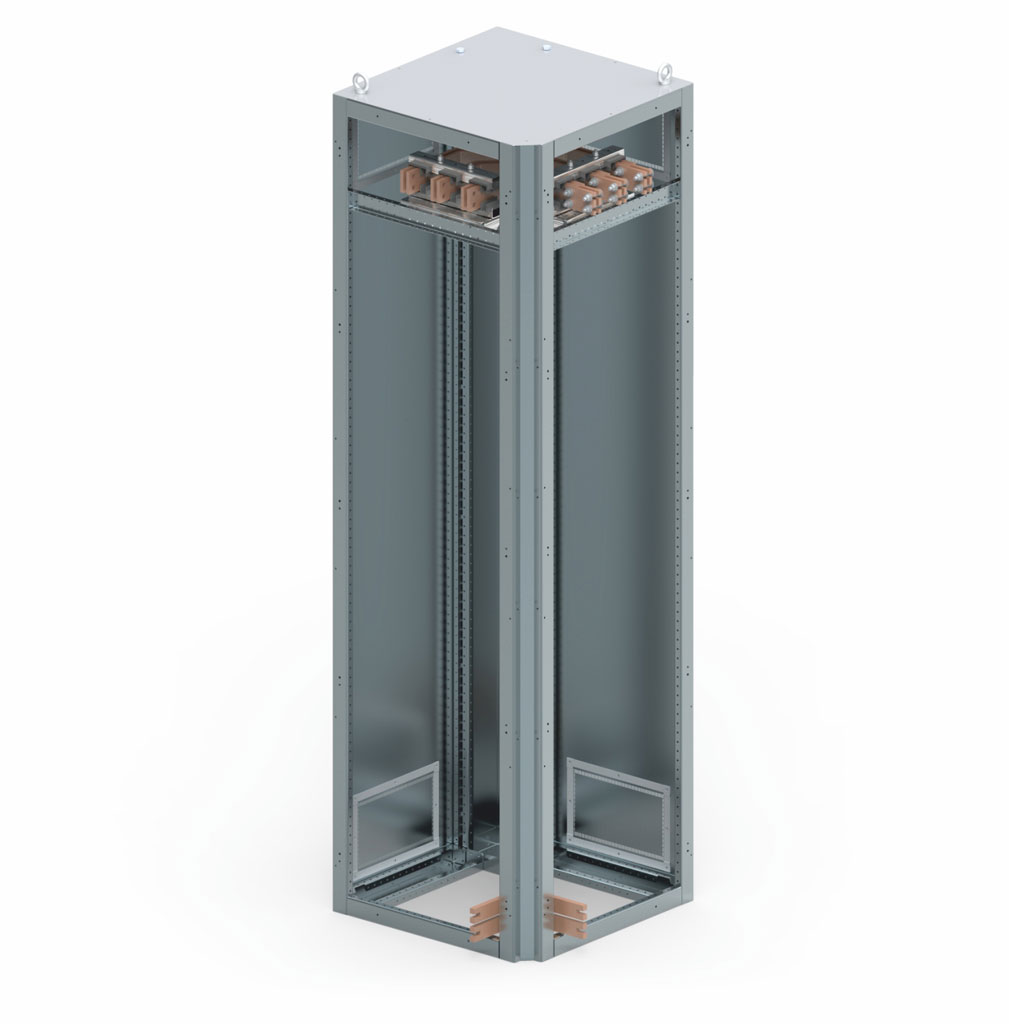

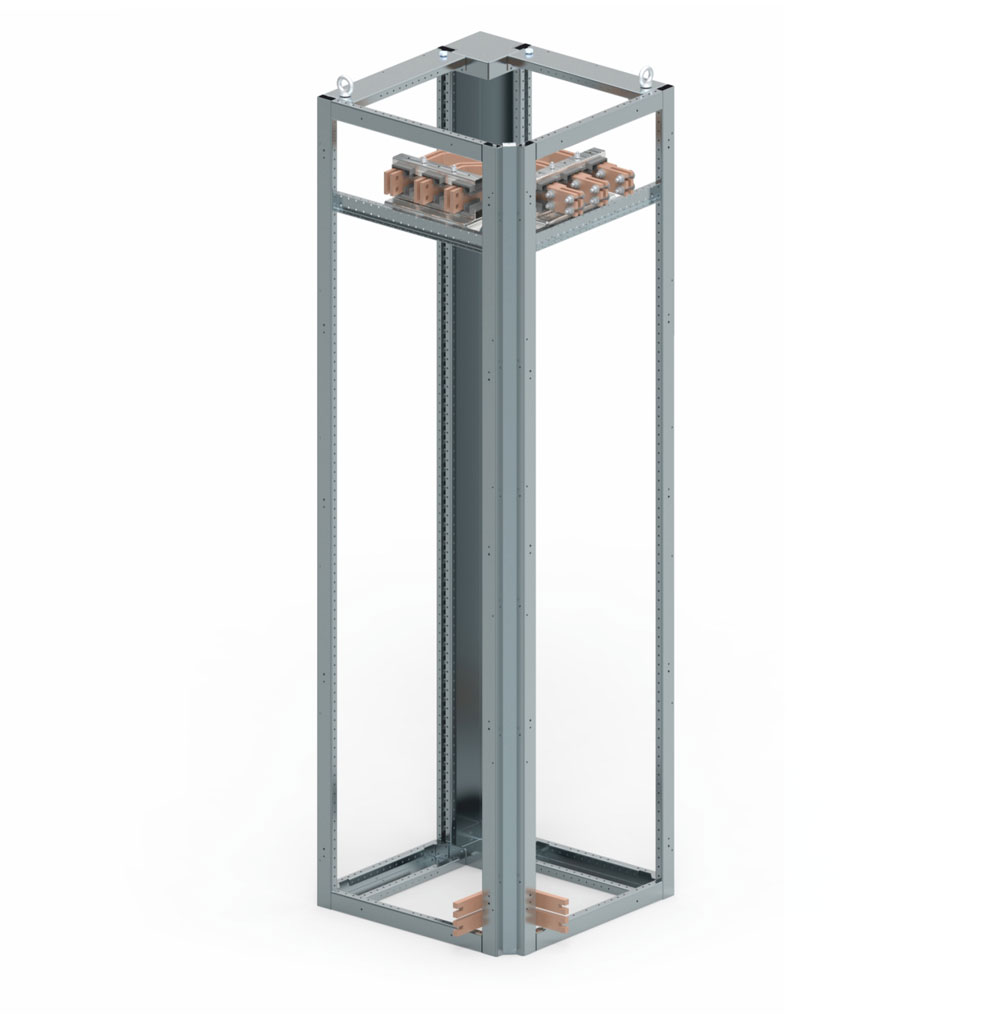

Eckfeld.

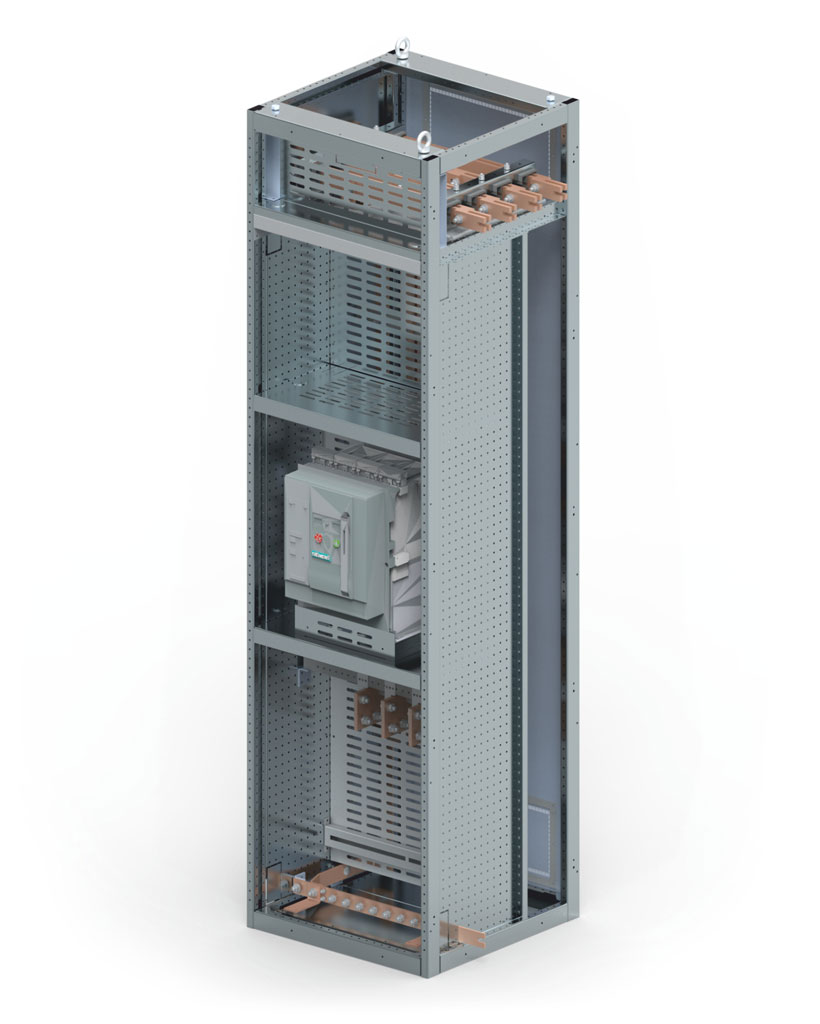

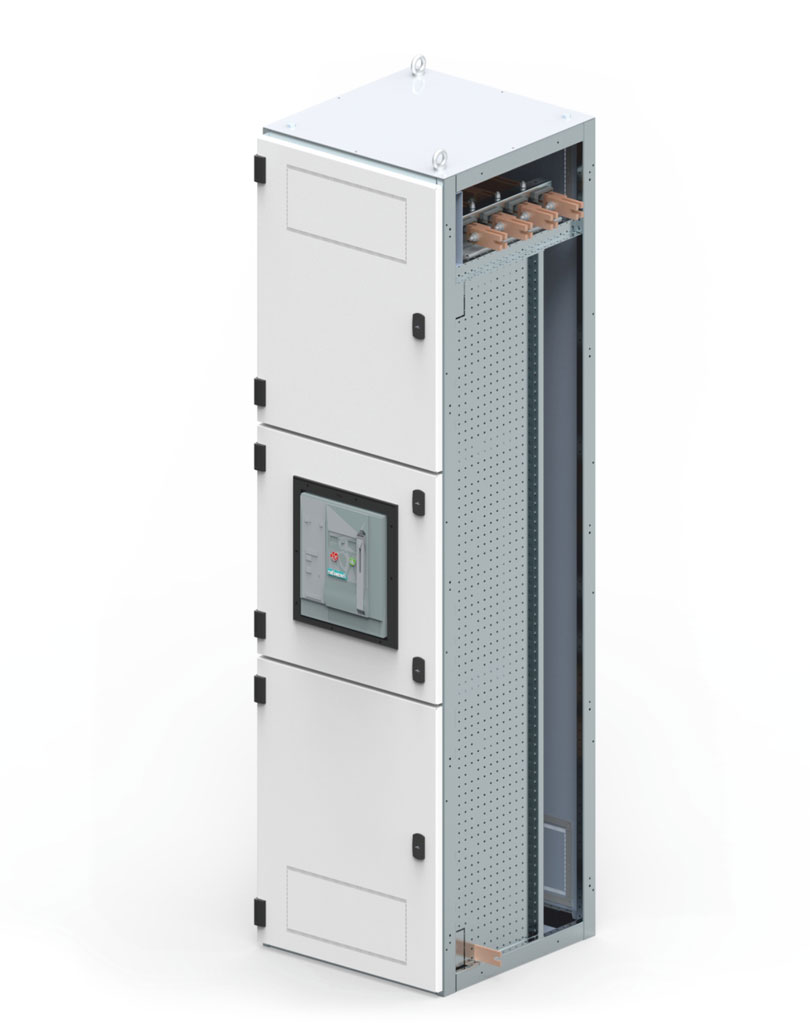

Feld mit Leistungsschalter/Lasttrennschalter

Technische Daten des Felds mit Leistungsschalter
Funktionen	Stromversorgung Abgang
Einbau von Apparaturen möglich	Bemessungsstrom des Freileitungs-Leistungsschalters/-Lasttrennschalters: bis 6300 A Bemessungsstrom des Kompaktleistungsschalters: bis 1600 A
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 400^*) / 500 / 600 / 700 / 800 / 900/ 1000 / 1100 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2B / 3A / 4B
Schutzart	Belüftet bis IP41 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Ausführung des Feldes Je nach der an das jeweilige Projekt und die Kundenanforderungen angepassten Feldkonfiguration sind die folgenden Anschlussarten und Richtungen für Einspeisung und Abgang möglich:
Obere Anordnung der Sammelschienen	Feldtiefe 600	Anschluss: - Kabelanschlüsse von unten - Schienenverteileranschlüsse von unten - Schienenanschlüsse seitlich / hinten / unten
	Feldtiefe 800 / 1000	Anschluss: - Kabelanschlüsse von oben / unten - Schienenverteileranschlüsse von unten - Schienenanschlüsse seitlich / hinten / unten
Hintere Anordnung der Sammelschienen	Feldtiefe 600	Anschluss: - Kabelanschlüsse von oben / unten - Schienenverteiler von oben / unten - Schienenanschlüsse von oben / unten
	Feldtiefe 800 / 1000	Anschluss: - Kabelanschlüsse von oben / unten - Schienenverteiler von oben / unten - Schienenanschlüsse seitlich / oben / unten
Ausrüstung der Felder	- Offene / Kompakte Leistungsschalter verschiedener Hersteller: Siemens, Schneider, ABB, Eaton und andere - Ausführung mechanischer/elektrischer Verriegelungen möglich - Einsatz der Leistungsschalter in der AEV-Automatik möglich - Netzanalysatoren/Amperemeter/Voltmeter - Stromwandler vor oder hinter dem Leistungsschalter - Überspannungsschutz

^*) Lösungen nur für Felder mit hinteren Schienen.

Die minimalen Feldabmessungen sind von den installierten Apparaten abhängig
Apparatetyp	Bemessungsstrom [A]	Ausführung	Anzahl der Pole	Feldbreite [mm]	Feldtiefe [mm]
Offener Leistungsschalter	bis 1600	Stationär	3P	500	600
			4P	600
		Herausziehbar	3P	500
			4P	600
	2000	Stationär	3P	500	800
			4P	600
		Herausziehbar	3P	500
			4P	600
	2500	Stationär	3P	600	600
			4P	800
		Herausziehbar	3P	700
			4P	800
	3200	Stationär	3P	600
			4P	800
		Herausziehbar	3P	700	800
			4P	800
	4000	Stationär	3P	800
			4P	1100
		Herausziehbar	3P	800
			4P	1200
	5000	Stationär	3P	1000	1000
			4P	1200
		Herausziehbar	3P	1000
			4P	1200
	6300	Stationär	3P	1000
			4P	1200
		Herausziehbar	3P	1000
			4P	1200

^*) Lösungen nur für Felder mit hinteren Schienen.

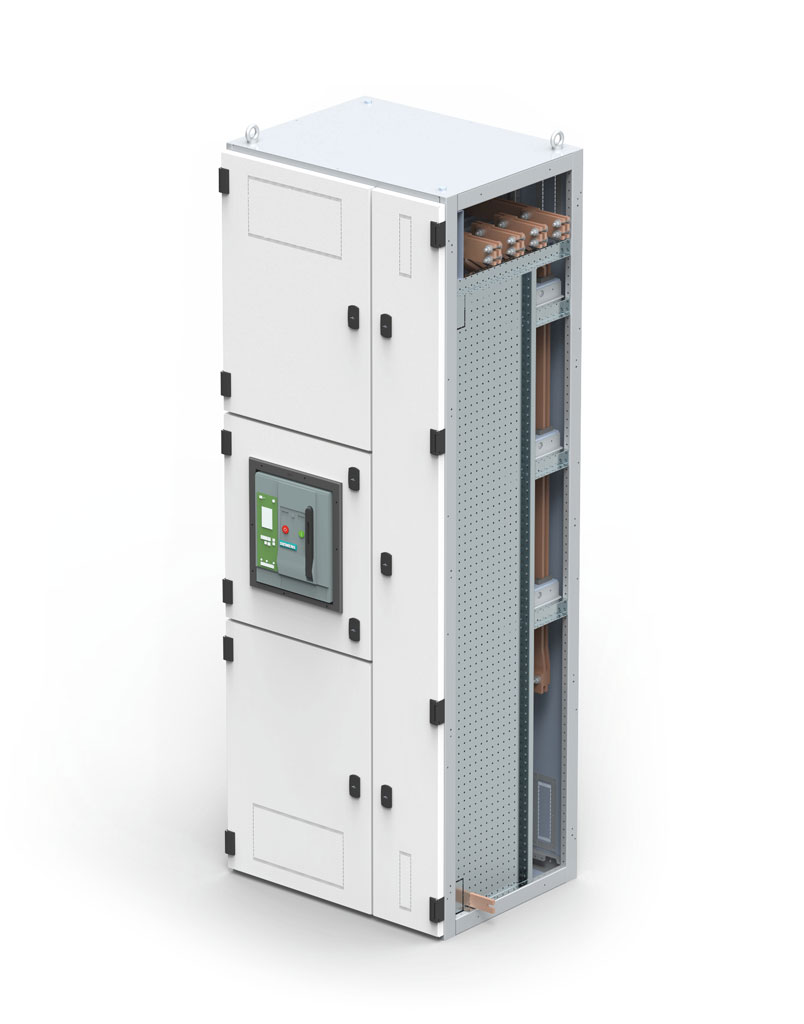

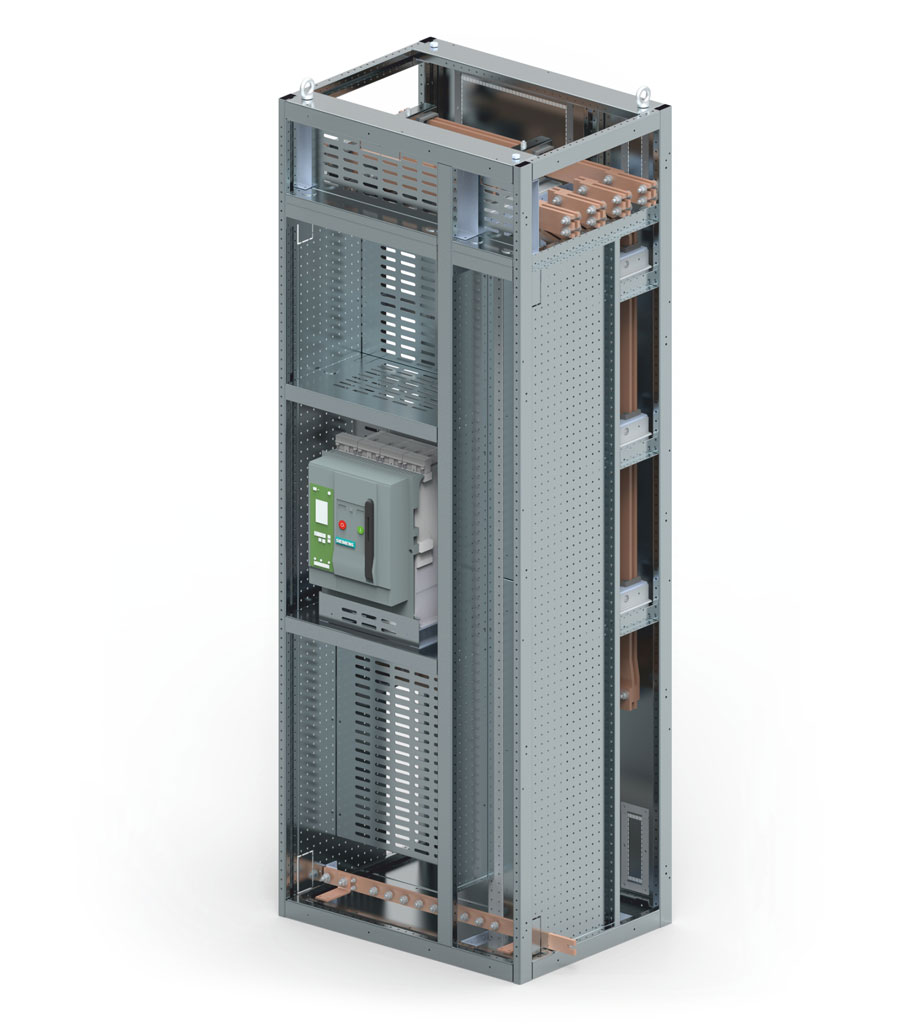

Koppelfelder

Technische Daten des Koppelfelds
Funktionen	Kupplung zwischen den Sektionen
Zwei Konfigurationen	Längs (mit Hochführung) - an den oberen Sammelschienen Quer - an den hinteren Sammelschienen
Einbau von Apparaturen möglich	Bemessungsstrom des Freileitungs-Leistungsschalters/-Lasttrennschalters: bis 6300 A Bemessungsstrom des Kompaktleistungsschalters: bis 1600 A
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2B / 3A / 4B
Schutzart	Belüftet bis IP41 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Ausrüstung der Felder	- Offene Leistungsschalter verschiedener Hersteller: Siemens, Schneider, ABB, Eaton und andere - Ausführung mechanischer/elektrischer Verriegelungen möglich - Einsatz der Leistungsschalter in der AEV-Automatik möglich - Netzanalysatoren/Amperemeter/Voltmeter - Stromwandler vor oder hinter dem Leistungsschalter - Überspannungsschutz

Mindestabmessungen der Koppelfelder mit Hochführung, gegliedert nach Parametern der Leistungsschalter
Gerätetyp	Bemessungsstrom [A]	Ausführung	Anzahl der Pole	Feldbreite [mm]	Feldtiefe [mm]
Offener Leistungsschalter	bis 1600	Stationär	3P	800	600
			4P	900
		Herausziehbar	3P	800
			4P	900
	2000	Stationär	3P	800
			4P	900
		Herausziehbar	3P	800	800
			4P	900
	2500	Stationär	3P	900	600
			4P	1100
		Herausziehbar	3P	1000
			4P	1100
	3200	Stationär	3P	900
			4P	1100
		Herausziehbar	3P	1000	800
			4P	1100
	4000	Stationär	3P	1100
			4P	1400
		Herausziehbar	3P	1100
			4P	1500
	5000	Stationär	3P	1400	1000
			4P
		Herausziehbar	3P	1400
			4P
	6300	Stationär	3P	1400
			4P
		Herausziehbar	3P	1400
			4P

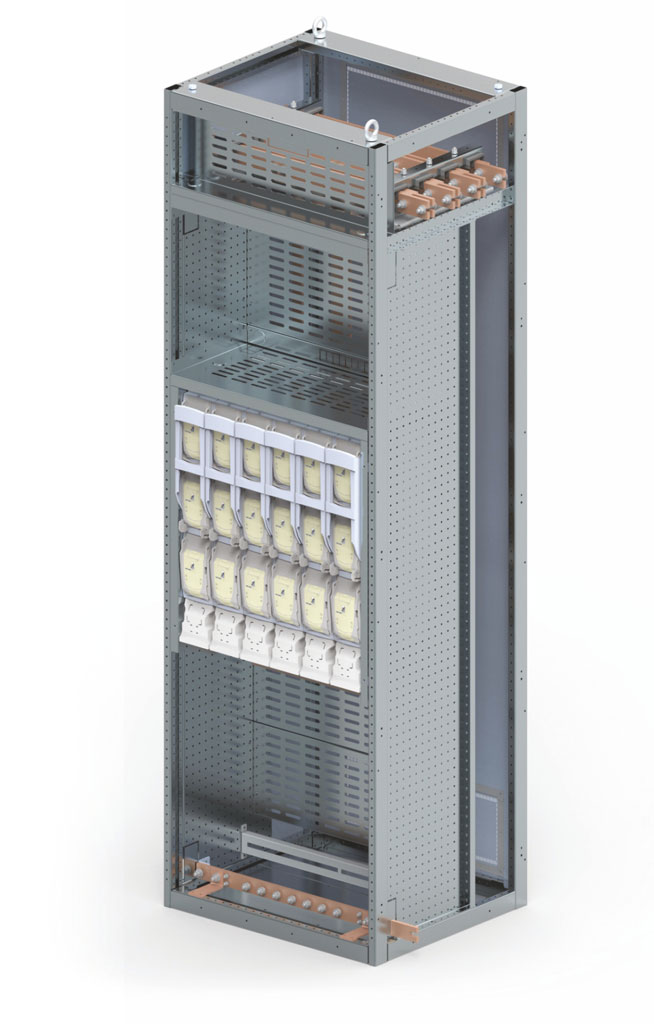

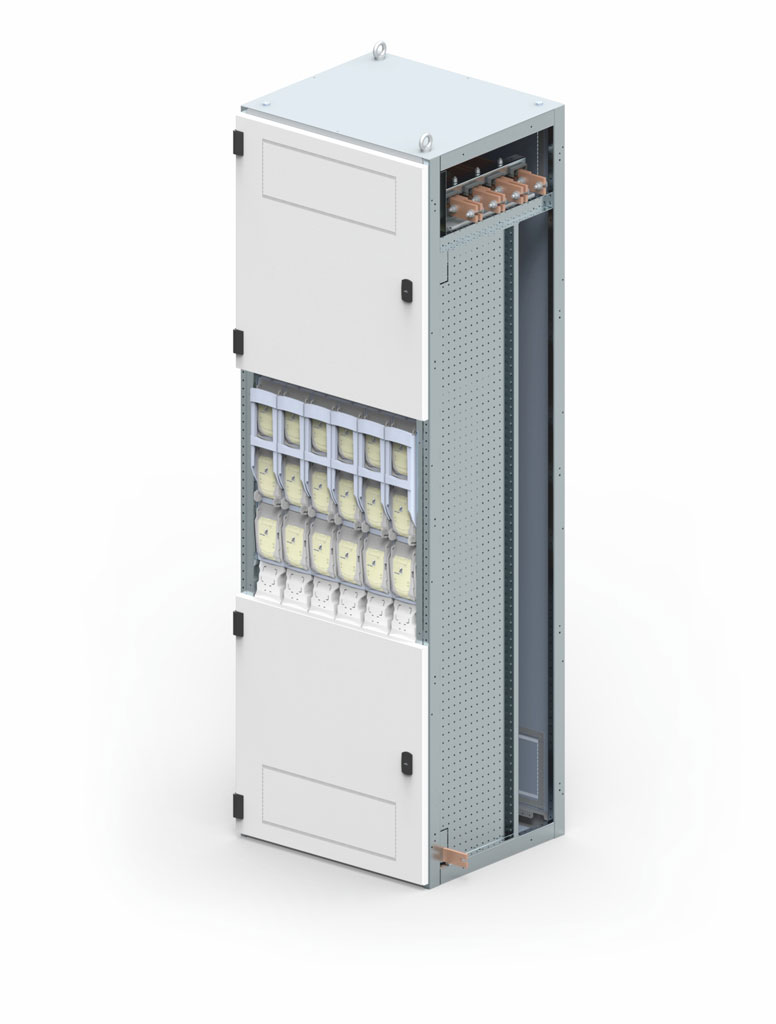

Feld mit Senkrechten Sicherungslastschaltleisten

pole z rozlacznikami bezpiecznikowymi pionowymi 01

pole z rozlacznikami bezpiecznikowymi pionowymi 02

Technische Daten der Felder mit senkrechten Sicherungslastschaltleisten
Funktionen	Kabelabgänge
Einbau von Geräten möglich	Kabelabgänge bis 630 A mit und ohne Strommessung Zwillings-Lasttrennschalter bis 1250 A
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 400 / 500 / 600 / 700 / 800 / 900/ 1000 / 1100 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2B
Schutzart	Belüftet bis IP20 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Ausführung des Feldes
Obere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Hintere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten/oben
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Ausrüstung der Felder	- Lastschaltleisten verschiedener Hersteller: Efen, Apator, Siemens, Pronutec, Jean Mueller und andere - Ausrüstung mit Strom-/Energie-/Netzparametermessung an jedem Abgang einschließlich Stromwandler möglich - Montage von Lasttrennschaltern mit Anzeige von durchgebrannten Sicherungen als Option möglich

Die minimalen Feldabmessungen sind von den installierten Apparaten abhängig
Feldbreite	400^*)	500	600	700	800	900	1000	1100	1120
Anzahl der Geräte der Größe 00	6	8	10	12	14	16	18	20	22
Anzahl der Geräte der Größe 1	3	4	5	6	7	8	9	10	11
Anzahl der Geräte der Größe 2	3	4	5	6	7	8	9	10	----
Anzahl der Geräte der Größe 3	3	4	5	6	7	----	----	----	----

^*) Nur für Felder mit Schienen auf der Rückseite.

Felder mit Waagerecht Angeordneten Sicherungslasttrennschaltern

pole z rozlacznikami bezpiecznikowymi poziomymi 01

pole z rozlacznikami bezpiecznikowymi poziomymi 02

Technische Daten der Felder mit waagerechten Sicherungslasttrennschaltern
Funktionen	Kabelabgänge
Einbau von Geräten möglich	Kabelabgänge bis 630 A mit und ohne Strommessung Der Austausch und die Erweiterung der Abgänge bei unter Spannung stehenden Verteilerschienen der Schaltanlage möglich
Kabelfelder sind in zwei Breiten lieferbar	400 mm 600 mm
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 1100 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2B / 3B / 4B
Schutzart	Belüftet bis IP20 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Ausführung des Feldes
Obere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Hintere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten/oben
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Ausrüstung der Felder	- Lastschaltleisten verschiedener Hersteller: Siemens, Jean Mueller und andere - Ausrüstung mit Strom-/Energie-/Netzparametermessung an jedem Abgang einschließlich Stromwandler möglich

Die minimalen Feldabmessungen sind von den installierten Apparaten abhängig
Feldbreite	1000 mm	1200 mm
Anzahl der Apparate der Größe 00	bis 15	bis 19
Anzahl der Apparate der Größe 1	bis 10	bis 15
Anzahl der Apparate der Größe 2	bis 9	bis 11
Anzahl der Apparate der Größe 3	bis 6	bis 7

Abgangsfeld

Technische Daten der Abgangsfelder
Funktionen	Kabelabgänge
Einbau von Geräten möglich	Kabelabgänge bis 800 A mit und ohne Strommessung Beliebige Konfiguration des Gerätefachs möglich Die verfügbare Höhe für den Einbau von Geräten in das Feld beträgt 1900 mm
Kabelfelder sind in zwei Breiten lieferbar	400 mm 600 mm
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 1100 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2B / 3B / 4B
Schutzart	Belüftet bis IP41 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Obere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Hintere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten/oben
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Ausrüstung der Felder	- Einsatz von Geräten verschiedener Hersteller möglich, wie: Siemens, Schneider, ABB, Eaton, Socomec und andere - Sicherungslasttrenner - Kompaktleistungsschalter - Lasttrennschalter - Motorversorgungssysteme - Reiheneinbaugeräte - Ausrüstung mit Strom-/Energie-/Netzparametermessung einschließlich Stromwandler an jedem Abgang möglich - Geräte in stationärer oder steckbarer/herausziehbarer Ausführung

Beispielkonfiguration des Abgangsfeldes
In Feldern mit einer Höhe von 2200 mm beträgt die für den Einbau von Geräten zur Verfügung stehende Höhe 1900 mm
In Feldern mit einer Höhe von 1900 mm beträgt die für den Einbau von Geräten zur Verfügung stehende Höhe 1500 mm

Kompaktleistungsschalter - waagerechter Einbau
Gerätetyp	Bemessungsstrom [A]	Ausführung	Anzahl der Pole	Feldbreite [mm]
Kompaktleistungsschalter (waagerechter Einbau)	160	Stationär	3P	125
		Stationär	4P	150
		Herausziehbar/steckbar	3P	150
		Herausziehbar/steckbar	4P	175
	250	Stationär	3P	150*/200
		Stationär	4P	200*/250
		Herausziehbar/steckbar	3P	250
		Herausziehbar/steckbar	4P	275
	400	Stationär	3P	200*/250
		Stationär	4P	275*/300
		Herausziehbar/steckbar	3P	275
		Herausziehbar/steckbar	4P	350
	630	Stationär	3P	200*/250
		Stationär	4P	275*/325
		Herausziehbar/steckbar	3P	275
		Herausziehbar/steckbar	4P	350
	800	Stationär	3P	350
		Stationär	4P	400
		Herausziehbar/steckbar	3P	-
		Herausziehbar/steckbar	4P	-
* Höhe des Blocks ohne Stromwandler

Kompaktleistungsschalter - senkrechter Einbau
Gerätetyp	Anzahl der Geräte Gerätetyp in einer Reihe	Bemessungsstrom [A]	Ausführung	Anzahl der Pole	Höhe des Geräteblocks [mm]
Kompaktleistungsschalter (senkrechter Einbau)	5	160	Stationär	3P	250
	4		Stationär	4P	250
	4		Herausziehbar/steckbar	3P	300
	3		Herausziehbar/steckbar	4P	300

Sicherungslasttrenner - waagerechter Einbau
Gerätetyp	Bemessungsstrom [A]	Höhe des Geräteblocks [mm]
Sicherungslasttrenner (waagerechter Einbau)	100	150
	160	150
	250	250
	400	300
	630	350

Sicherungslasttrenner - senkrechter Einbau
Gerätetyp	Anzahl der Geräte in einer Reihe	Bemessungsstrom [A]	Höhe des Geräteblocks [mm]
Sicherungslasttrenner (senkrechter Einbau)	8	100	300
Sicherungslasttrenner (senkrechter Einbau)	4	160	300

Abgangsfeld mit Herausziehbaren Kassetten

Technische Daten der Abgangsfelder mit herausziehbaren Kassetten
Funktionen	Kabel-, Motorabgänge
Einbau von Geräten möglich	Bemessungsstrom der Profilschienen 1250 A
Die Kassetten sin in drei Größen erhältlich	- Voll (bis 630 A/315 kW) - bis zu 11 Kassetten im Feld - Halb (bis 50 A/ 22 kW) - bis zu 22 Kassetten im Feld - Viertel (bis 20 A/11 kW) - bis zu 28 Kassetten im Feld
Kabelfelder sind in zwei Breiten lieferbar	400 mm 600 mm
Feldabmessungen	Höhe Breite Tiefe	2200 mm 1000 / 1200 mm 600 / 800 mm
Schottungsform	Form 4B
Schutzart	Belüftet bis IP41 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Ausrüstung der Felder	Die Konfiguration der in die Kassette eingebauten Geräte wird je nach Art und Strombedarf/Leistung der zu versorgenden Last ausgewählt. Die Kassetten können ausgestattet werden mit: - Sicherungslasttrennschalter - Kompaktleistungsschalter - Motorschalter - Schaltschütz - Thermorelais - Softstart - Strom-/Energie-/Netzparametermessung einschließlich Stromwandler an jedem Abgang möglich

Weitere Details finden Sie in der Katalogkarte unten im Reiter „Download“.

Frei Bestückbare Felder

Technische Daten der frei bestückbaren Felder
Funktionen	Zur individuellen Konfiguration
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2A
Schutzart	Belüftet bis IP41 Nicht belüftet bis IP54
Anordnung der Sammelschienen	Hinten/oben
Ausführung des Feldes
Obere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Hintere Anordnung der Sammelschienen	Feldtiefe 600	Kabelanschluss von unten/oben
	Feldtiefe 800 / 1000	Kabelanschluss von unten/oben
Ausrüstung der Felder	Für den Einbau folgender untypischer Geräte bestimmtes Feld: - Frequenzumrichter, - Softstarter, - Wechselrichter, - untypische Steuergeräte und andere.

Feld für Kondensatorbatterien

Technische Daten der Felder für Kondensatorbatterien
Funktionen	Kondensator- oder Drosselbank - bis zu 460 kvar mit einer Abstufung von 20 kvar - bis zu 600 kvar mit einer Abstufung von 25 kvar
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 600 / 800 / 1000 / 1200 mm 600 / 800 / 1000 mm
Schottungsform	Form 2A
Schutzart	Belüftet bis IP41
Je nach der an das jeweilige Projekt und die Kundenanforderungen angepassten Feldkonfiguration sind die folgenden Konfigurationen möglich	Ohne Drosseln	Mit Drosseln
	5 kvar	10 kvar
	10 kvar	15 kvar
	15 kvar	20 kvar
	20 kvar	25 kvar
	30 kvar	30 kvar
	40 kvar	40 kvar
	50 kvar	50 kvar
		60 kvar
Batterie in Reihe mit der Hauptschaltanlage verbunden	Anschluss der Schienen über die Hauptschienen der Schaltanlage Kabelanschlüsse von oben oder unten
Freistehende Batterie	Kabelanschlüsse von oben oder unten

Eckfelder

Technische Daten der Eckfelder
Funktionen	Verbindungsfeld zwischen benachbarten Feldern einer L-förmigen Schaltanlage
Feldabmessungen	Höhe Breite Tiefe	1900 / 2200 mm 700 / 900 / 1100 mm 700 / 900 / 1100 mm
Schottungsform	Form 1
Schutzart	Belüftet bis IP41 Nicht belüftet bis IP54
Verbindung der oberen und hinteren Schienenstränge	bis 6300 A

Allgemeine bedingungen für die aufstellung und verankerung der schaltanlage

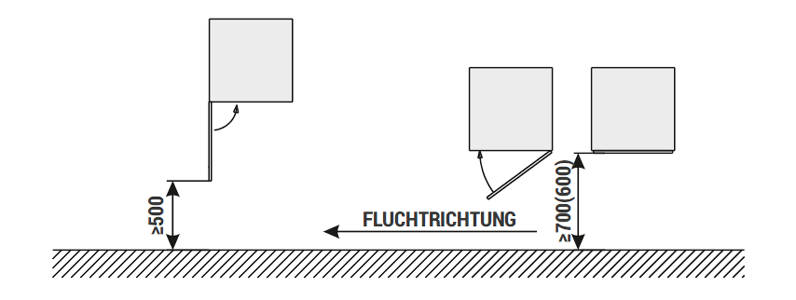

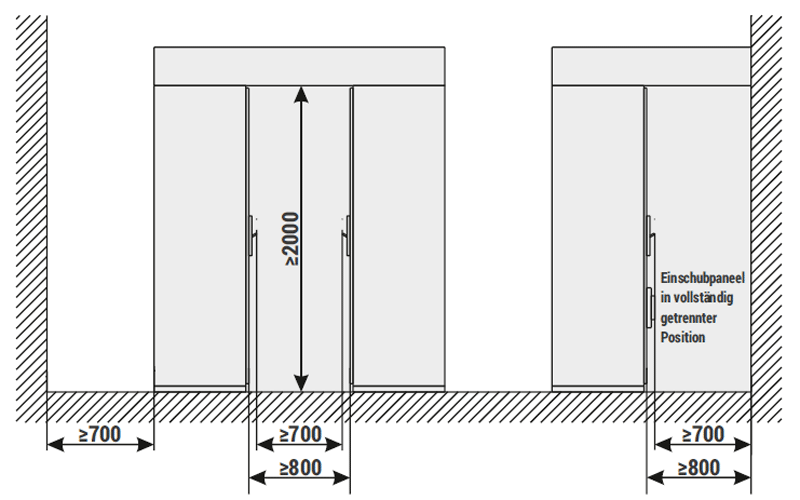

Hinweise für den Aufstellungsort der Schaltanlage

Fundamente

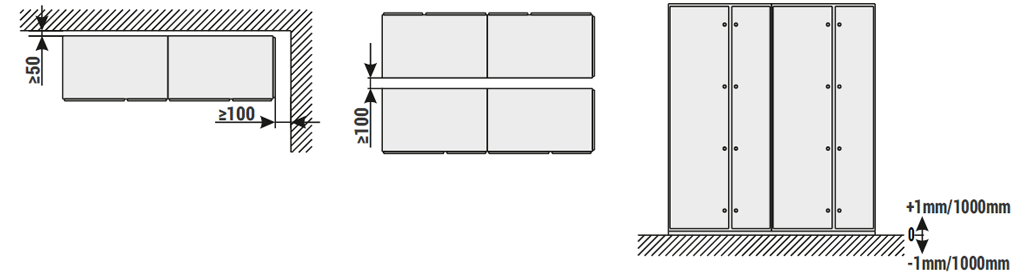

Der Fußboden muss waagerecht sein und das Gefälle darf nicht mehr als 1 mm / 1000 mm betragen.
Die Schaltanlage kann direkt auf dem Boden, auf dem Kanalrand oder auf einer Stahlkonstruktion befestigt werden.

Externe Zuleitungen. Nutzbarer Platz für die Kabeleinführung von der Unterseite des Gehäuses

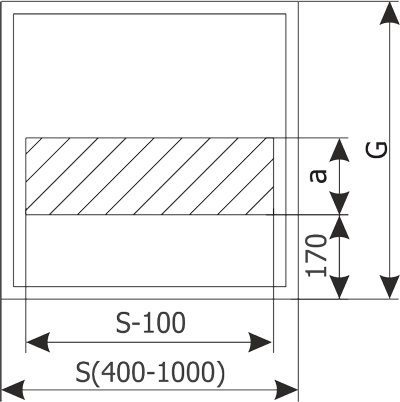

Abb. Gehäuse ohne Anschlussfach

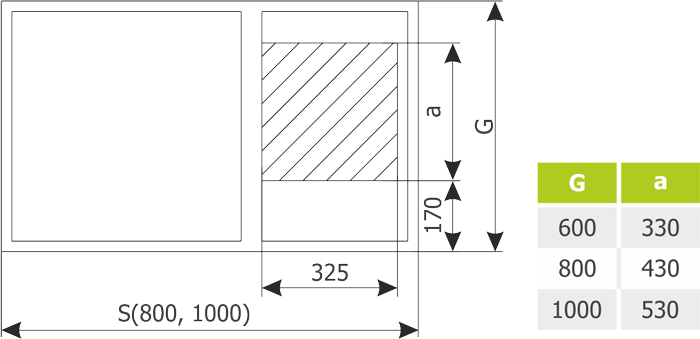

Abb. Gehäuse mit Anschlussfach

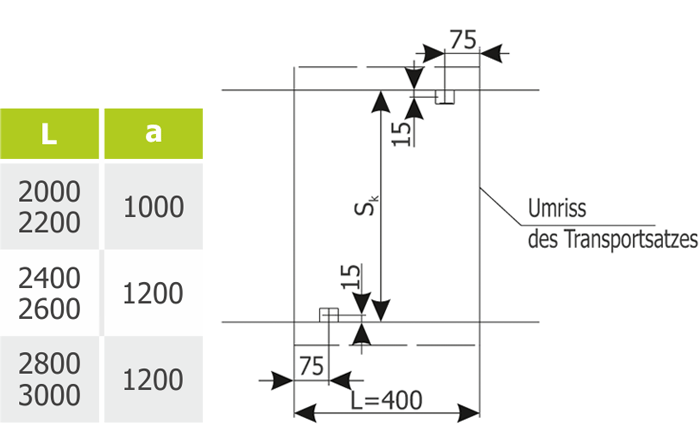

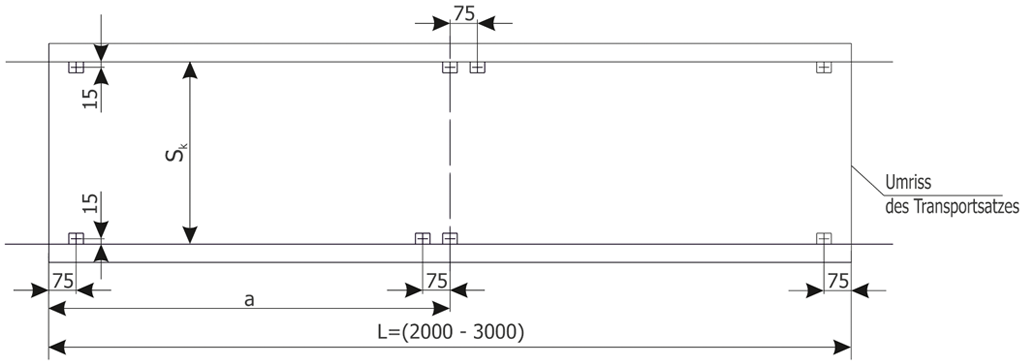

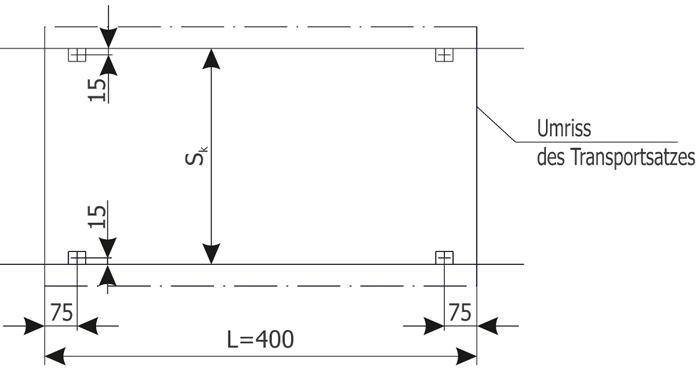

Abb. Erforderliche Breite des Kanals unter der Schaltanlage und Position der Öffnungen zur Befestigung der Schaltanlage am Rahmen des Kanals in Abhängigkeit von den Transportsets.

L - Länge des Transportsets (400 - 3000)
S^k - Kanalbreite S^k = (G-100)
G - Tiefe des Gitters der Schaltanlage (600, 800, 1000)

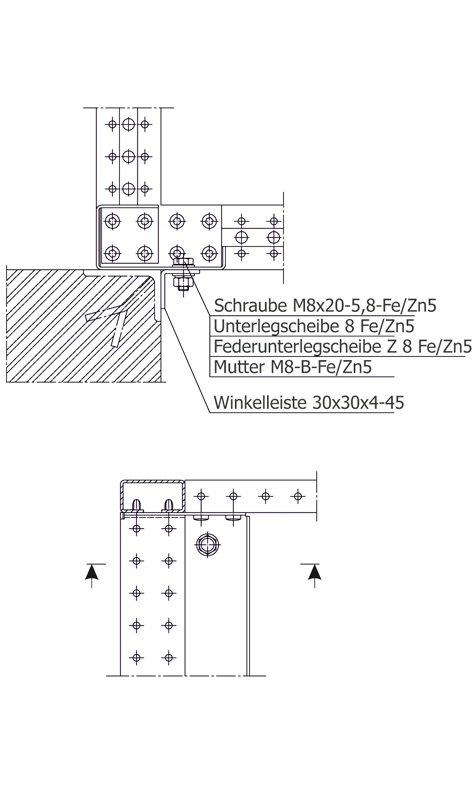

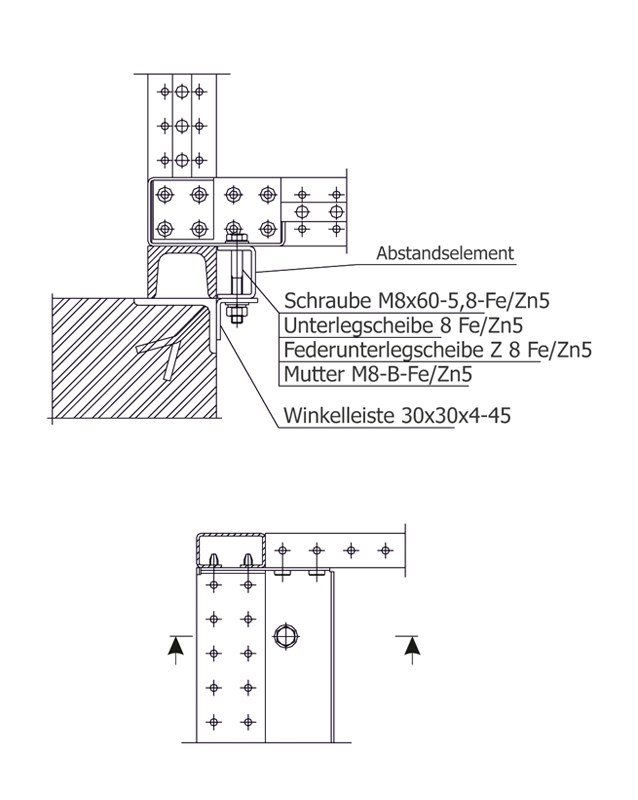

Abb. Befestigung der Schaltanlage ohne Tragrahmen

Auf dem Boden

Auf einem Kanal

Abb. Befestigung der Schaltanlage mit Tragrahmen
