Tafeln zur Strommessung
Die im Katalog vorgestellten Lösungen für Messtafeln können sowohl für den Aufbau neuer Mess- und Abrechnungssysteme als auch für die Modernisierung bestehender Lösungen verwendet werden. Der Katalog enthält Lösungen für Mess- und Abrechnungssysteme, die innerhalb von Gebäuden installiert werden, mit elektronischen Zählern (für Zielsysteme), die für die Fernablesung von Messungen geeignet sind. Bei den vorgestellten Materialien handelt es sich lediglich um ein technisches Konzept, und ihre Verwendung erfordert eine technische Planung auf Grundlage von Vereinbarungen mit dem Stromversorger.
Strommesstafeln werden unterteilt in:
- direkte Messsysteme,
- halbdirekte Messsysteme,
- indirekte Messsysteme.
Die Messtafeln sind für die Montage von elektronischen Messgeräten höchster Qualität geeignet.
Ansicht und Elektrisches Schaltbild der Messsysteme
TP 01/V (direkte Messeinrichtung)

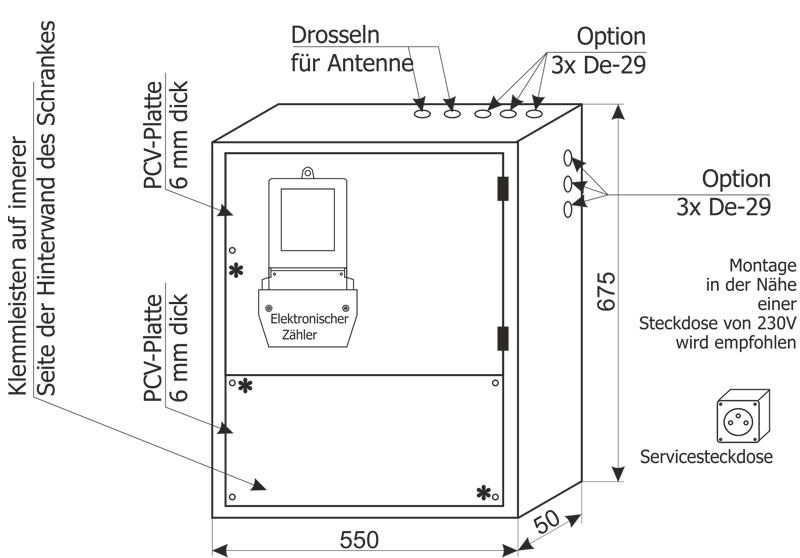

Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.

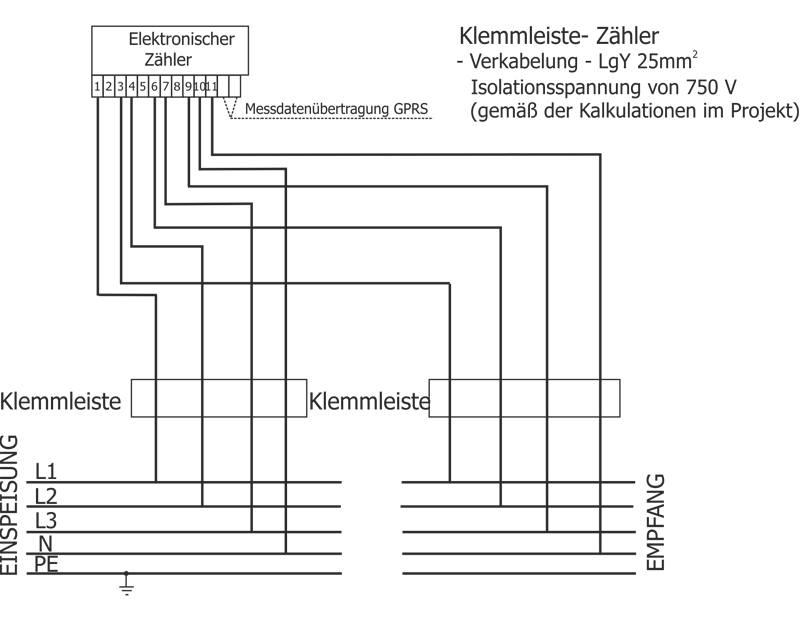

Schaltbild der Messeinrichtung
TP 15/V (halbdirekte Messeinrichtung)

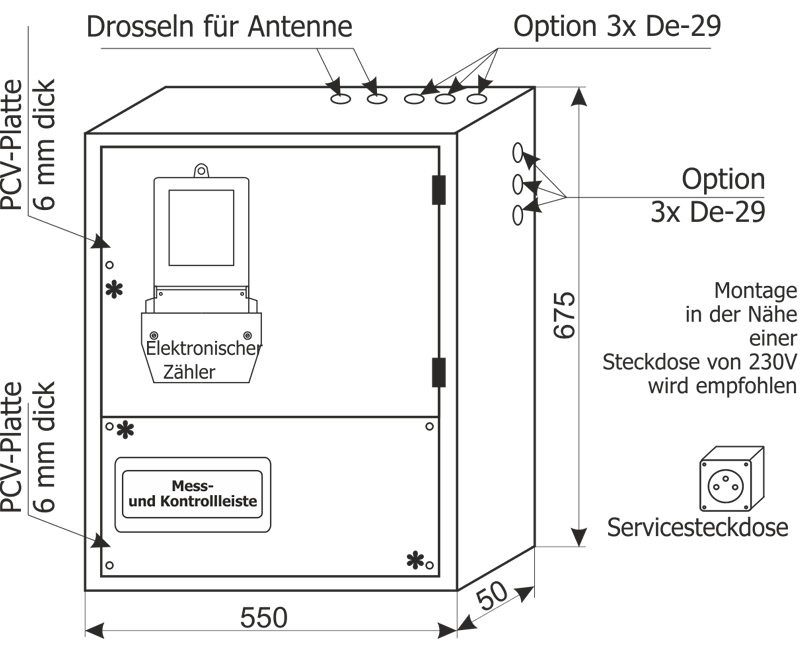

Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.

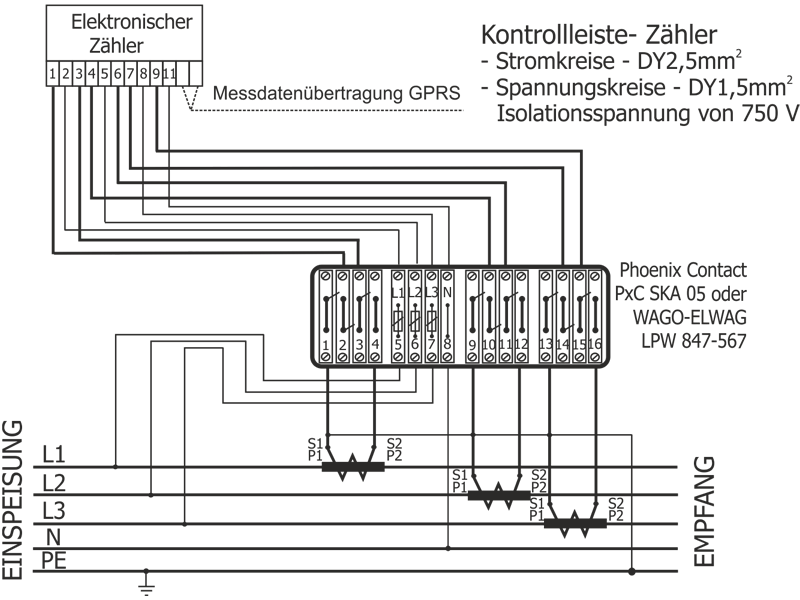

Schaltbild der Messeinrichtung
Kontrollleiste - Zähler
- Stromkreise (YKSY)- 2,5mm2 (gemäß den Berechnungen im Projekt)
- Spannungskreise (YKSY) - 1,5mm2
TP 213/V (indirekte Messeinrichtung). System bis 1MVA

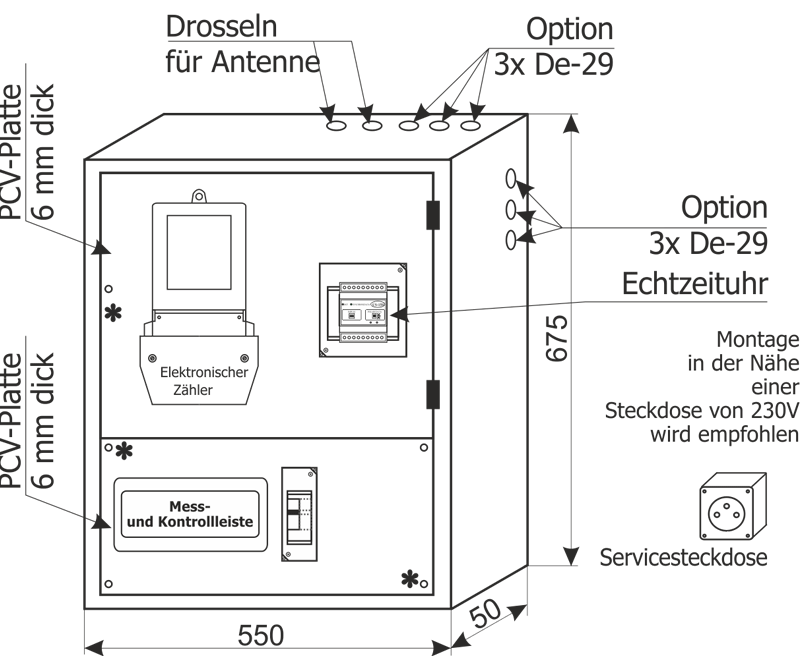

Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.

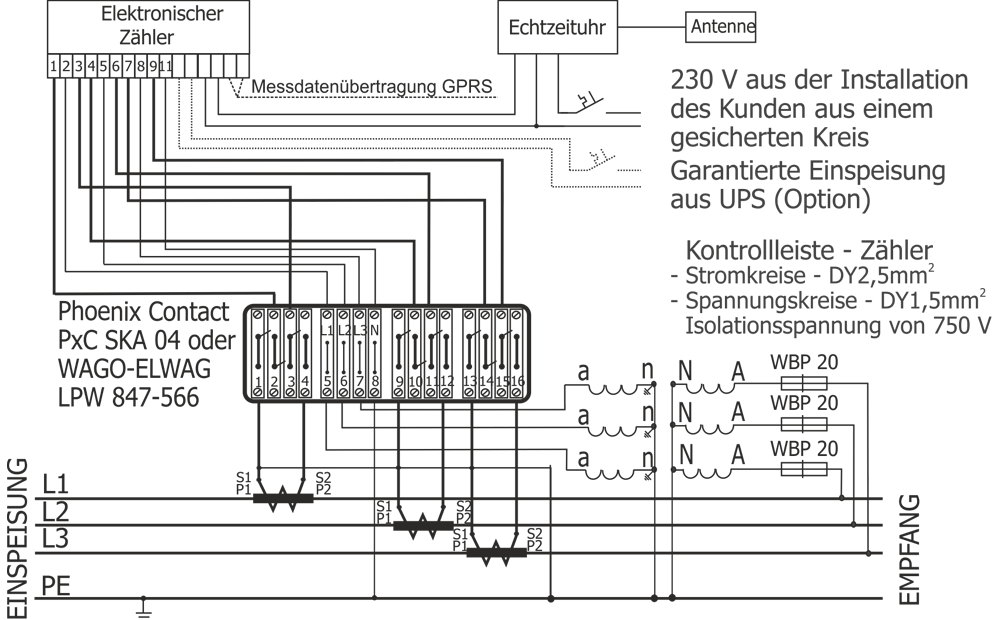

Schaltbild der Messeinrichtung
Stromkreis, Spannungskreis - Kontrollleiste
- Auszuführen mit Leitung YKSYFty (Querschnitte gemäß den Berechnungen im Projekt)
TP 215/V (indirekte Messeinrichtung). System über 1MVA.

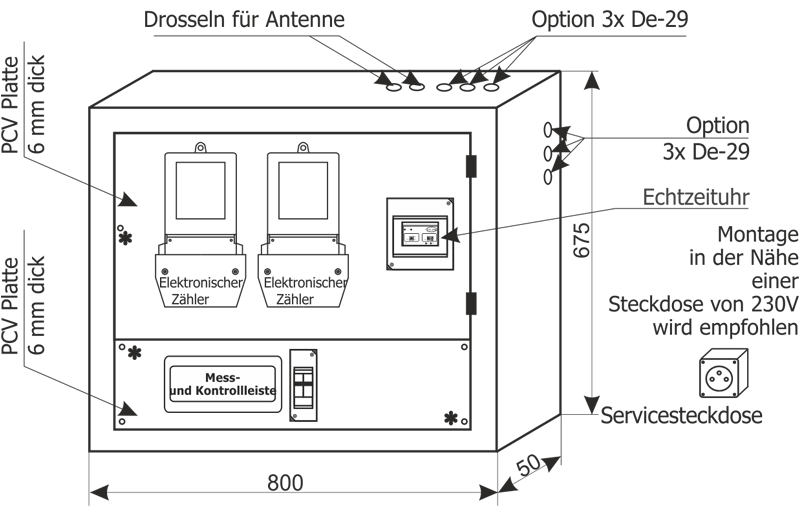

Außenansicht
* - Die Befestigungsschrauben der Platte sind für die Verplombung geeignet.
Empfohlene Installationshöhe der Messtafel 1000-1100 vom Boden bis zur Unterkante der Tafel.

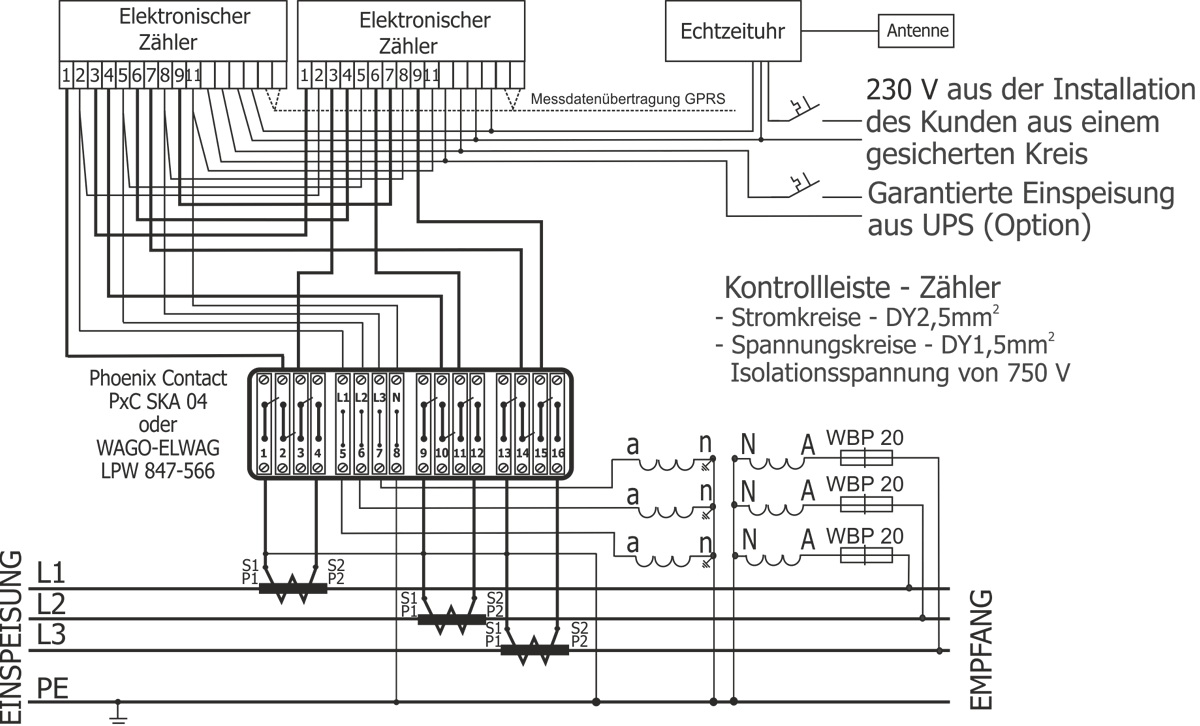

Schaltbild der Messeinrichtung
Stromkreis, Spannungskreis - Kontrollleiste
- Auszuführen mit Leitung YKSYFty (Querschnitte gemäß den Berechnungen im Projekt)

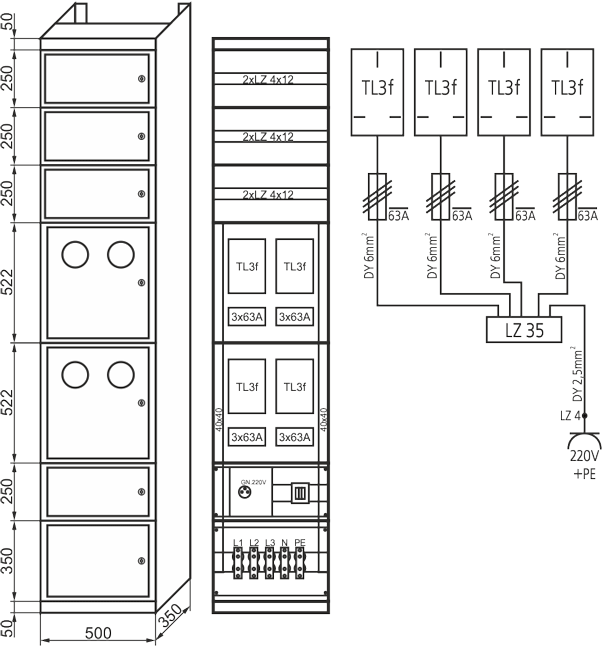

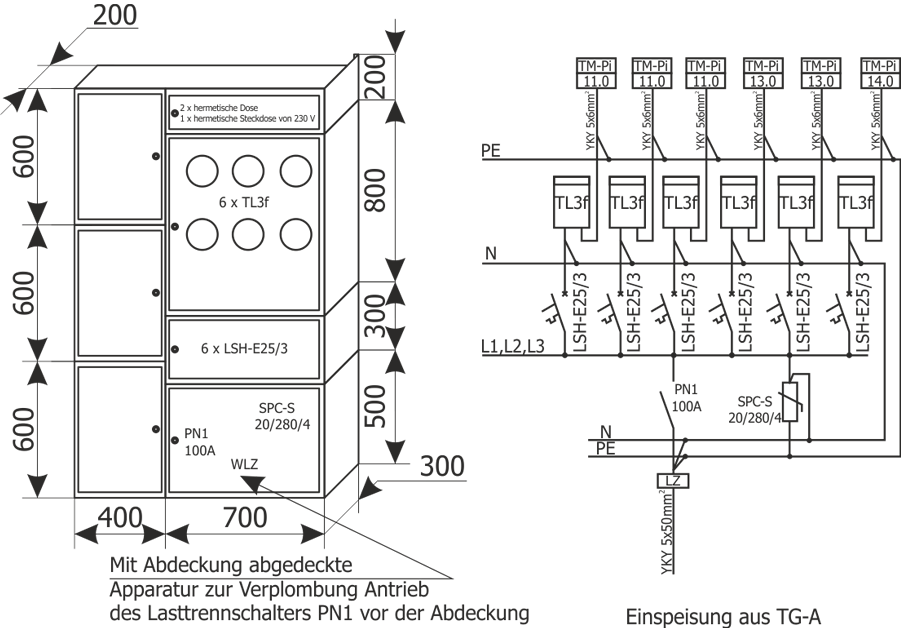

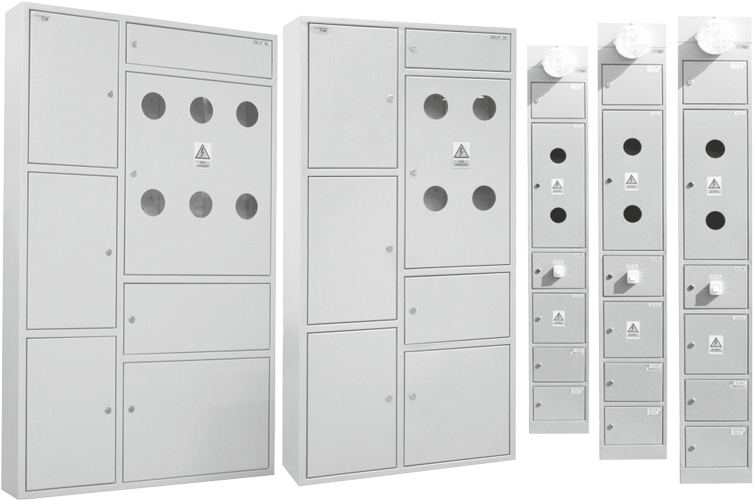

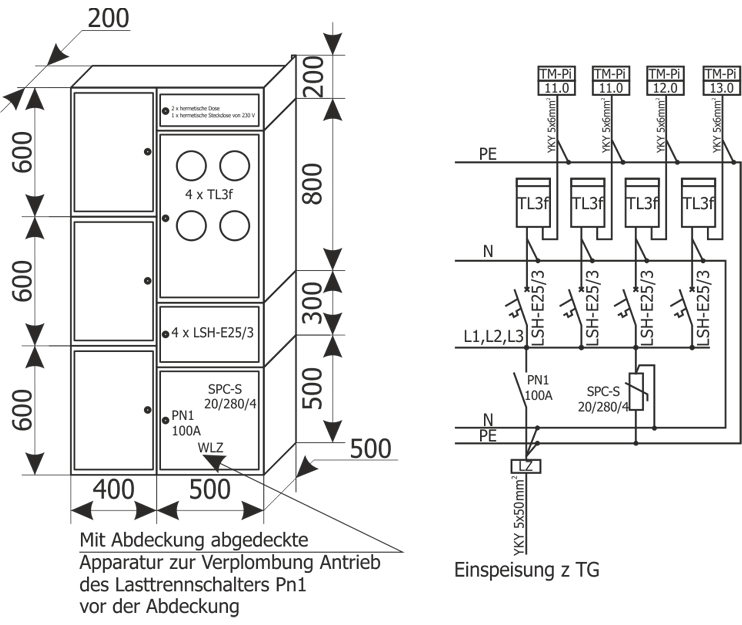

ZELP - Zählerschränke

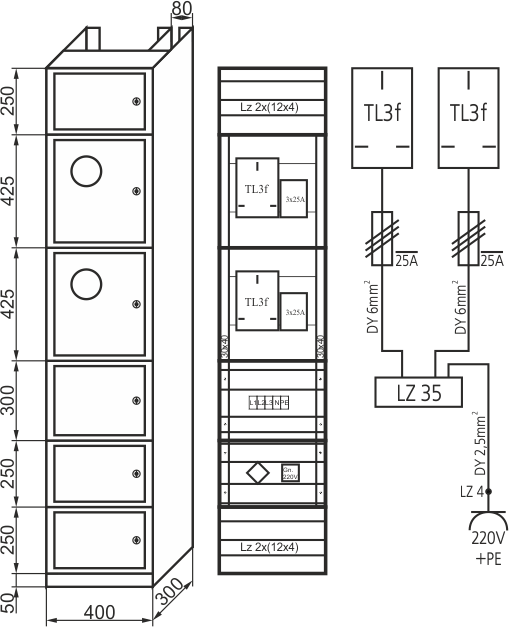

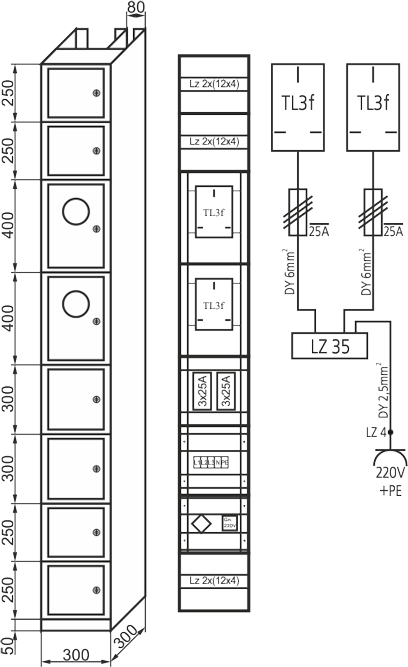

ZELP-Zählerschränke sind ein Konstruktions- und Montagesystem, das für die Verlegung von vertikalen elektrischen Leitungen in Wohngebäuden und für die Installation folgender elektrischer Geräte vorgesehen ist:
- Abzweigung innerer Versorgungsleitungen,
- Sicherungen vor den Zählern der Endverbraucher,
- 1- oder 3-Phasenzähler für Endverbraucher (eventuell 2-Phasenzähler),
- 1-Phasen und 3-Phasen-Steckdose,
- Leuchten und Taste zur Steuerung der Treppenhausbeleuchtung,
- Kabelverteiler oder Anschlüsse für Telefon- und Sprechanlagenleitungen.
Abmessungen der Schränke je nach Anforderungen des Kunden.

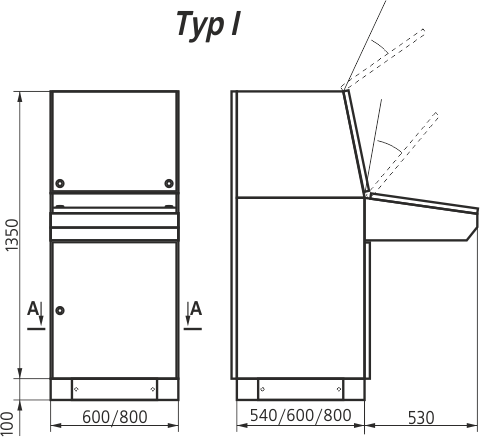

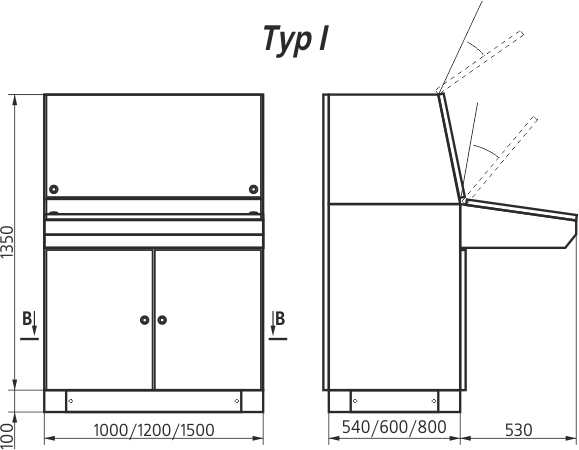

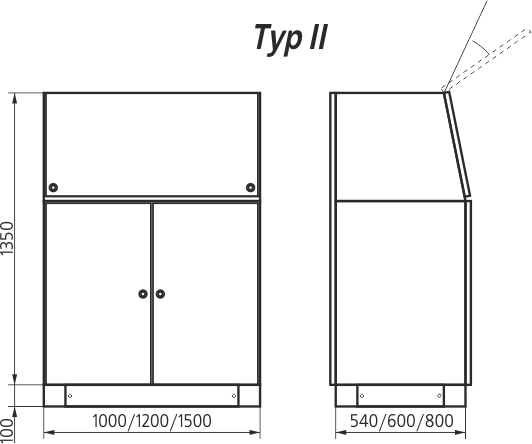

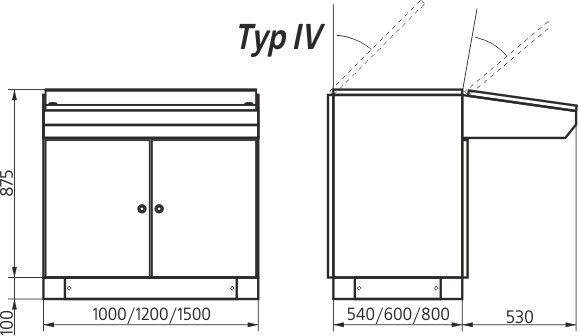

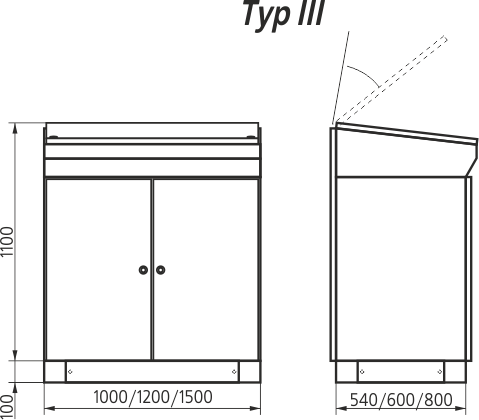

Universelle Steuerpulte PSU

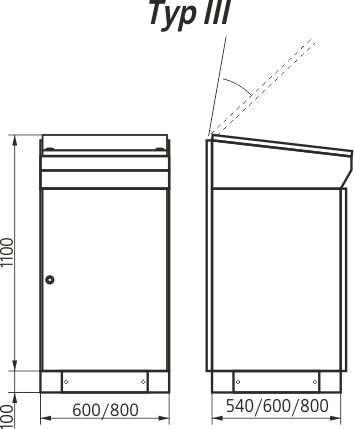

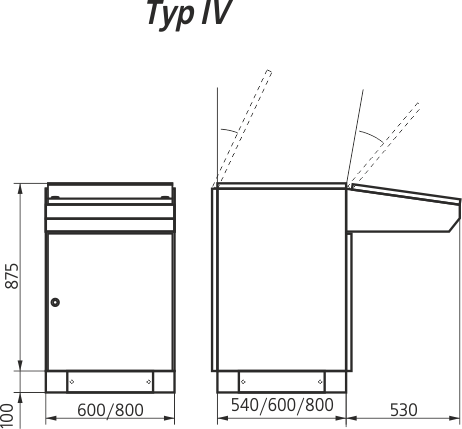

Universelle Steuerpulte sind für den Einbau der Steuer-, Kontroll- und Messgeräte, Computerausrüstung ausgelegt. Besonders empfohlen sind sie bei den automatisierten Produktionslinien und Bearbeitungszentren, als eine sehr komfortable Bedienungsstelle. Sie bestehen aus Hauptelementen, d.h. dem Kabelanschlussraum, dem mittlerem Teil zum Einbau der Steuergeräte und dem oberen Teil mit den eingebauten Kontroll- und Messgeräten. Die Konfiguration und Ausstattung kann nach Kundenwunsch gestaltet werden.
