Sicherungssockel

AUFBAU

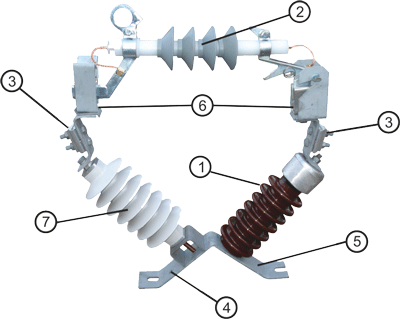

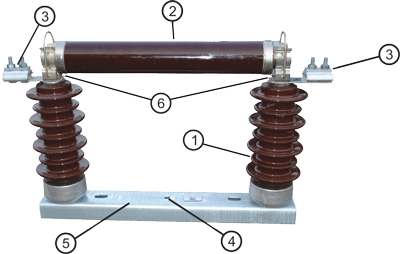

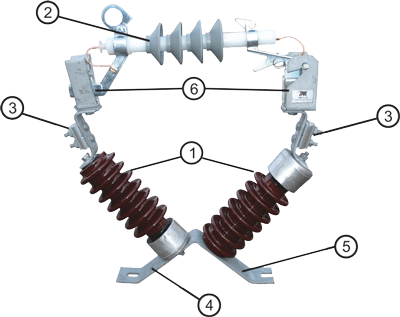

Die Sicherungssockel bestehen aus dem Hauptrahmen, Stützisolatoren der Mittelspannung und einem Sicherungseinsatz. , und eines Sicherungseinsatzes.

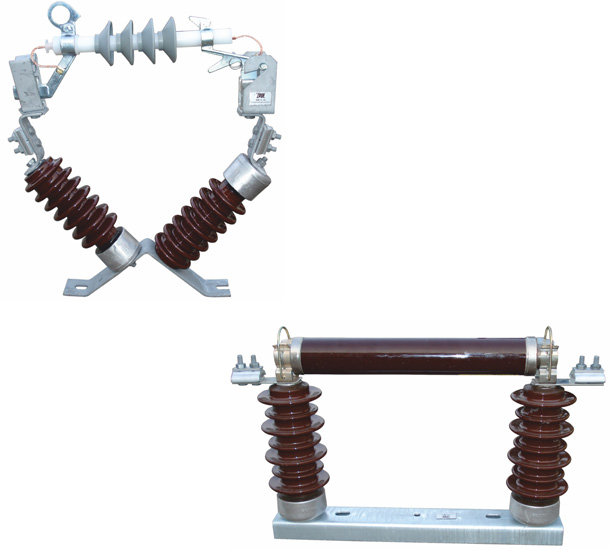

Die Freiluft-Sicherungssockel PBNV-24, PBNV-30 sind für den Einbau der Sicherungseinsätze WBGNp-17,5 und 24, OWBG-36 bis 25A bestimmt, als auch für die Verbindung mit dem gesicherten Kreis in Freiluft-Schaltgeräten, insbesondere in Transformatormaststationen bis 400 kVA.
Die Freiluft-Sicherungssockel PBNW-24 sind für den Einbau der Rohr-Sicherungseinsätze des Typs HH 24/....A, VVC/HH 24/....A bis 63A, bestimmt als auch für die Verbindung mit gesichertem Kreis in Freiluft-Schaltgeräten, insbesondere in den Transformatormaststationen über 400 kVA.

TECHNISCHE DATEN DER SICHERUNGSSOCKEL

Einhaltung der Normen:
Die Sicherungssockel erfüllen die Anforderungen der neuesten Normen PN-EN und besitzen Konformitätserklärung der akkreditierten Stelle: Institut für Elektrotechnik

Technische Daten der Sicherungssockel
Bemessungsspannung U_r	24 kV	36 kV
Bemessungsstehblitzstoßspannung der Isolation
- Erdschluss und zwischen den Polen	125 kV	170 kV
- zwischen Klemmen	145 kV	195 kV
Isolationsbemessungsstehspannung
- Erdschluss und zwischen den Polen	50 kV	70 kV
- zwischen Klemmen	60 kV	80 kV
Bemessungsfrequenz	50 Hz
Bemessungsdauerstrom des Sockels	250A (abhängig vom verwendeten Einsatz)
Bemessungsdauerstrom der Sicherungseinsätze	PBNV-24 (von 2 bis 25A) PBNW-24 (von 0,5 bis 63A)
Bemessungsausschaltvermögen	6,3 kA
Typ des Einsatzes	bis PBNV-24 WBGNp-17,5 i 24, OWBG-36, bisPBNW-24 HH 24.....A; VVC/HH 24.....A
Typ des Stützisolators	CH-4-125 ,ISWN	CH4-170
