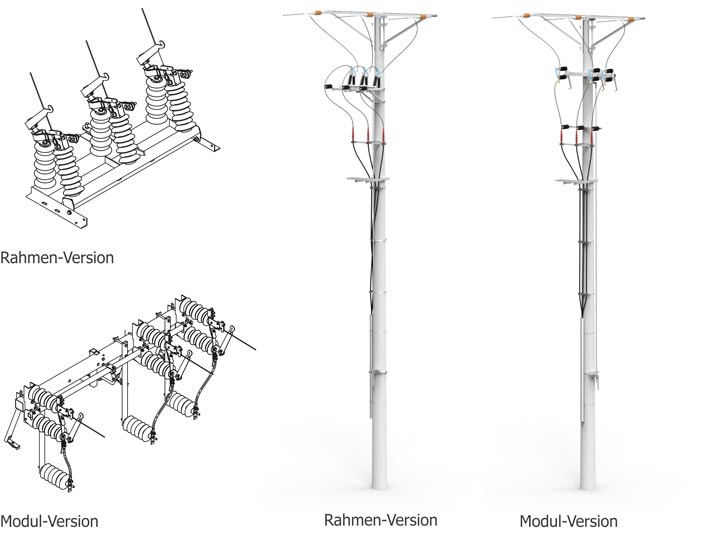

AUFBAU
Schalter sind dreipolige Apparate mit einem gemeinsamen Antrieb. Jeder Pol hat zwei Stützisolatoren- einen festen und einen beweglichen. Schalter können auch mit Porzellan-Isolatoren, Harz-Isolatoren aus cycloaliphatischen Harzen oder Silikon-Isolatoren im Gehäuse aus HTV-Gummi ausgestattet sein. An Isolatoren werden Griffe mit Hauptkontaktsätzen montiert. Die Hauptkontakte werden aus Kupferleisten angefertigt und zusätzlich durch Verzinken geschützt.
Die Konstruktion der Kontakte ermöglicht ihre Selbstlenkung und garantiert große Kontaktfläche und Anpresskraft.
Die Apparate werden standardmäßig mit Stromklemmen ausgestattet. Die Klemmen ermöglichen den Anschluss elektroenergetischer Freileitungen aus Aluminium mit Isolation oder nackter Freileitungen mit einem Querschnitt von 16-95mm (eine Sonderausführung auf Kundenwunsch ermöglicht Anschluss der Leitungen mit einem Querschnitt von 120,185mm), solange dieser Wunsch bei Bestellung oder Anfrage vermittelt wird. Zusätzlich besitzen die Apparate mit Erdungsschaltern einen elastischen Kontakt, der die Konsequenzen des Biegens auf dem beweglichen Pol des Apparats übernimmt.
Die Schalter mit modularer Konstruktion können um weitere Elemente, wie: Überspannungsableiter, zusätzliche Stützisolatoren ausgebaut werden. Sie können auch horizontal (waagerecht) und vertikal (senkrecht) eingebaut werden.
EIGENSCHAFTEN
- sichtbare, sichere Isolationslücke
- störungsfreier Betrieb bei extrem schwierigen Wetterbedingungen
- niedrige Abnutzung und Alterung aller aktiven Bestandteile durch Verwendung von Verbindungselementen höchster Qualität, die maximale elektrische und mechanische Eigenschaften gemäß Normen PN-EN haben.

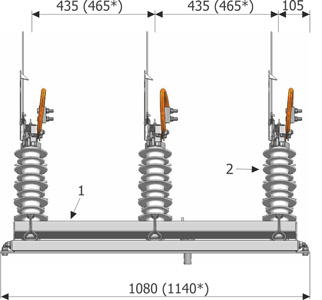

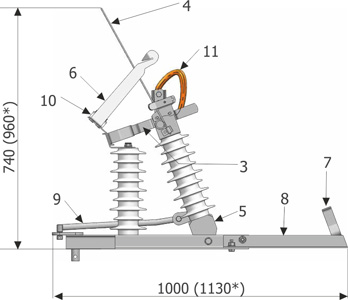

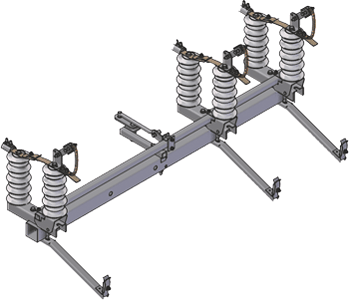

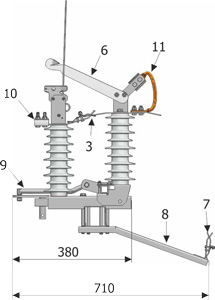

ANSICHT, ABMESSUNGEN UND AUFBAU DER MODULAREN SCHALTER
ANSICHT, ABMESSUNGEN UND AUFBAU DER MODULAREN SCHALTER
- Rahmen des Lasttrennschalters (Balken)
- Stützisolator
- Hauptkontakte des Lasttrennschalters
- bewegliche Hilfskontakte
- bewegliche Stütze
- Kammer antreibende parallele Kontakte
- Pol mit Vakuumkammer
- Scheibenführungsschiene
- Hebel des Antriebs des Lasttrennschalters
- Anschlussklemme
- Pendelelement mit Anschlussklemme

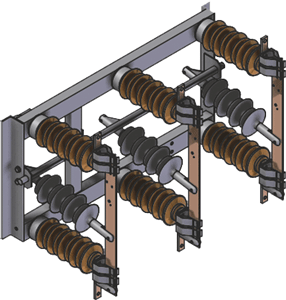

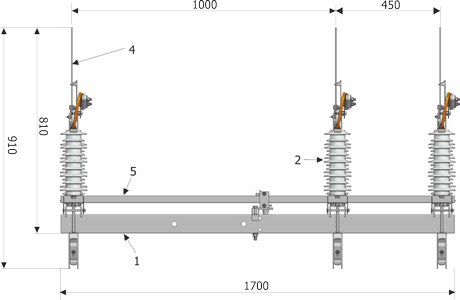

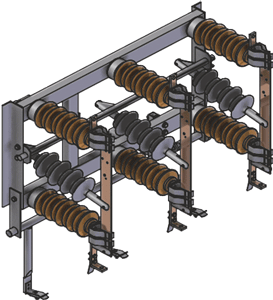

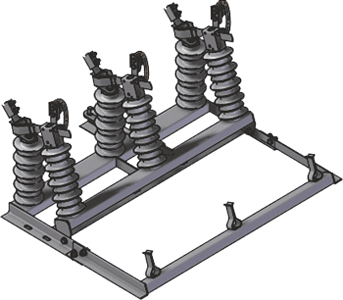

ANSICHT, ABMESSUNGEN UND AUFBAU DER RAHMENSCHALTER
- Rahmen des Lasttrennschalters (Balken)
- Stützisolator
- Hauptkontakte des Lasttrennschalters
- bewegliche Hilfskontakte
- bewegliche Stütze
- Kammer antreibende parallele Kontakte
- Pol mit Vakuumkammer
- Scheiben-Führungsschiene
- Hebel des Antriebs des Lasttrennschalters
- Anschlussklemme
- Pendelelement mit Anschlussklemme
SCHALTER MIT BESCHRÄNKTEN MÖGLICHKEITEN FÜR DEN BEMESSUNGSDAUERSTROM VON 800A
Der Aufbau der Schalter basiert auf Lösungen, die in der Energiewirtschaft schon seit langem verwendet werden. Der modifizierte Kontaktaufbau ermöglicht Steigerung der Übertragungskapazität und Schaltmöglichkeiten. Die Antriebsisolatoren aus Silikon eliminieren das Risiko der Schäden. Die Sperrung der Hauptwelle, die falsche Schaltaktivitäten verhindert, erhöht die Bedienungssicherheit des Apparats.
Die Schalter können mit Porzellan-Isolatoren und Isolatoren aus cycloaliphatischem Harz oder im Gehäuse mit Silikon HTV-Gummi ausgestattet sein. Die verwendeten Kontakte aus unserer, durch jahrelange Erfahrunf ausprobierten Produktion garantieren richtigen Betrieb der Apparate – sowohl den elektrischen als auch den mechanischen Betrieb. Die Apparate sind für Leitungen mit großen Kabelquerschnitten – bis 240mm2, Sammelschienen der Freiluft-Schaltanlagen und Stationen von 110 kV/15-24-36 kV, sowie für Kabelunterführungen bestimmt.
Für die Steuerung der Schalter dienen handgesteuerte Standardantriebe, die von ZPUE S.A. hergestellt werden.

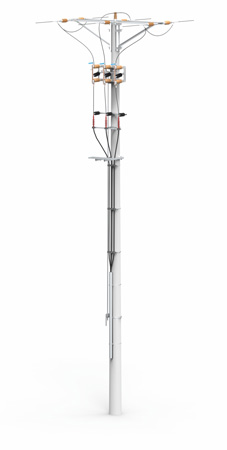

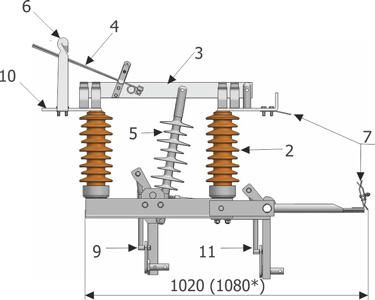

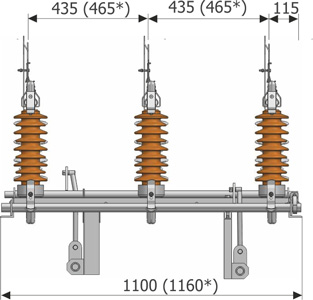

ANSICHT, ANMESSUNGEN UND AUFBAU DER SCHALTER VON 800A
- Rahmen des Lasttrennschalters (Balken)
- Stützisolator
- Haupkontakte des Lasttrennschalters
- bewegliche Hilfskontakte
- bewegliche Stütze
- Kammer antreibende parallele Kontakte
- Pol mit Vakuumkammer
- Scheibenführungsschiene
- Antriebsmechanismus des Lasttrennschalters
- Anschlussstelle des Kabels
- Antriebsmechanismus des Erdungsschalters

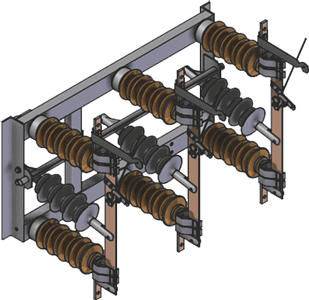

SCHALTER MIT BESCHRÄNKTEN SCHALTMÖGLICHKEITEN BEZEICHNUNGEN DER SCHALTER
RUN III 24/4 P
Trennschalter mit Erdungsschalter Freiluftdreipolig
für Bemmesungsspannung von 24 kV und Bemmesungsdauerstrom von 400 A
ON III 24/4 P
bedeutet Trennschalter Freiluft dreipolig
für Bemmesungsspannung von 24 kV und Bemmesungsdauerstrom von 400 A
RUN III 24/4 o W-S-V
Trennschalter mit Erdung Freiluft dreipolig
24 kV/400 A mit Ableiter, modulare Verbundstoffisolatoren im Gehäuse aus Silikon-Gummi,
zur vertikalen Montage
OUN III 24/8 N-S
Trennschalter mit Erdungsschalter Freiluft dreipolig von 24 kV/400 A mit unbeweglichem Pol,
Verbundstoffisolatoren im Gehäuse aus Silikon-Gummi
OUN III 36/8 N-S
Trennschalter mit Erdung Freiluft dreipolig
von 36 kV/800 A mit unbeweglichem Pol, Verbundstoffisolatoren im Gehäuse aus Silikon-Gummi
* betrifft den Modulschalter
** betrifft den Schalter mit unbeweglichem Pol

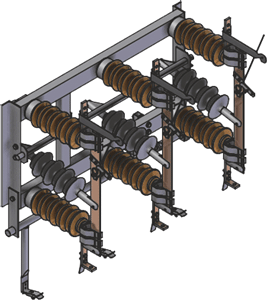

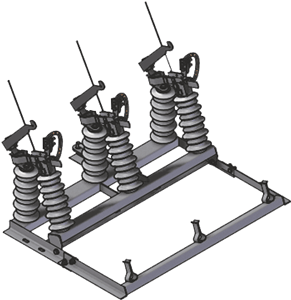

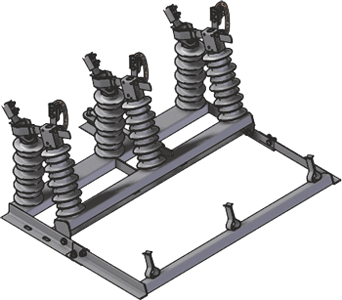

SCHALTER, IN DER RAHMEN-VERSION
P (51,5 kg)
S (41,3 kg)
K (47,5 kg)
P (53,5 kg)
S (43,3 kg)
K (49,5 kg)
P (51,7 kg)
S (41,5 kg)
K (47,7 kg)
P (53,7 kg)
S (43,5 kg)
K (49,7 kg)
P (68,7 kg)
S (53,3 kg)
K (59,5 kg)
P (73,3 kg)
S (55,3 kg)
K (64,1 kg)
P (69,0 kg)
S (53,8 kg)
K (59,8 kg)
P (73,7 kg)
S (55,7 kg)
K (64,5 kg)
P (80,2 kg)
S (70,0 kg)
K (74,5 kg)
P (90,2 kg)
S (78,0 kg)
K (82,5 kg)
P (100 kg)
S (85,0 kg)
K (92,0 kg)
P (108 kg)
S (93,0 kg)
K (98,5 kg)
Der Hersteller behält sich das Recht vor, Konstruktionsänderungen jederzeit einzuführen, in Folge dessen die Abmessungen und das Gewicht geändert werden können.

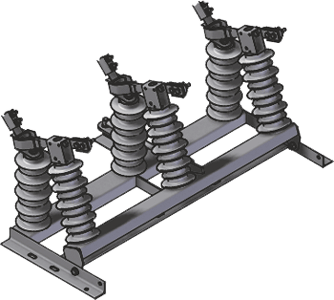

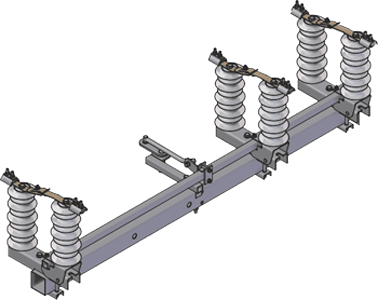

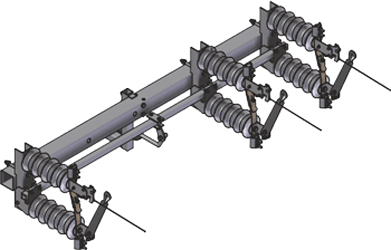

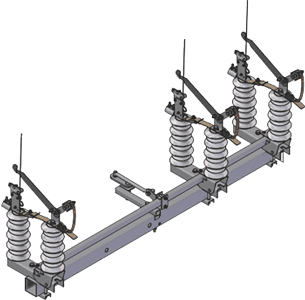

MODULSCHALTER IN EINFACHER VERSION (HORIZONTAL)
P (59,5 kg)
S (49,3 kg)
K (57,5 kg)
P (61,5 kg)
S (51,5 kg)
K (58,5 kg)
P (61,5 kg)
S (51,5 kg)
K (59,5 kg)
P (63,5 kg)
S (53,3 kg)
K (60,0 kg)
Anmerkung:
Der Hersteller behält sich das Recht vor, Konstruktionsänderungen jederzeit einzuführen, in Folge dessen die Abmessungen und das Gewicht geändert werden können.

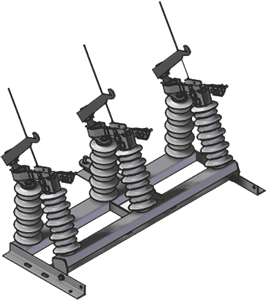

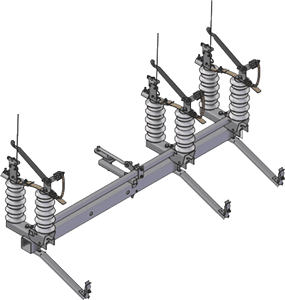

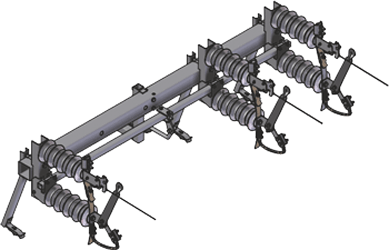

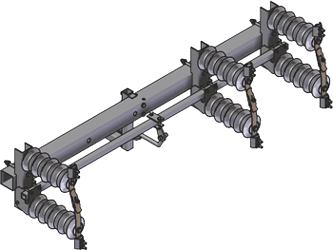

MODULSCHALTER IN EINFACHER VERSION (VERTIKAL)
P (59,5 kg)
S (49,3 kg)
K (57,5 kg)
P (61,5 kg)
S (51,5 kg)
K (58,5 kg)
P (61,5 kg)
S (51,5 kg)
K (59,5 kg)
P (63,5 kg)
S (53,3 kg)
K (60,0 kg)
Anmerkung:
Der Hersteller behält sich das Recht vor, Konstruktionsänderungen jederzeit einzuführen, in Folge dessen die Abmessungen und das Gewicht geändert werden können.

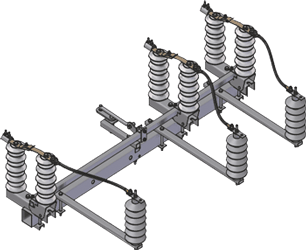

MODULSCHALTER MIT GEEIGNETER KONSTRUKTION FÜR EINBAU DER ÜBERSPANNUNGSABLEITER IN VERSION (HORIZONTAL)
P (65,5 kg)
S (55,3 kg)
K (63,5 kg)
P (67,5 kg)
S (57,3 kg)
K (65,5 kg)
P (67,5 kg)
S (57,3 kg)
K (65,5 kg)
P (69,5 kg)
S (59,3 kg)
K (67,5 kg)
Der Hersteller behält sich das Recht vor, Konstruktionsänderungen jederzeit einzuführen, in Folge dessen die Abmessungen und das Gewicht geändert werden können.

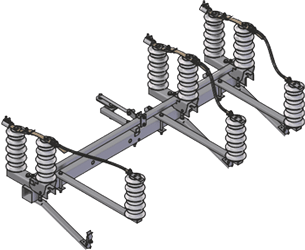

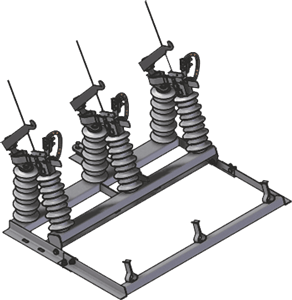

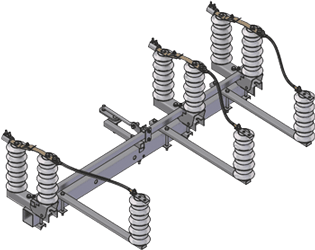

MODULSCHALTER MIT GEEIGNETER KONSTRUKTION FÜR EINBAU DER STÜTZISOLATOREN IN VERSION (HORIZONTAL)
P (65,5 kg)
S (55,3 kg)
K (63,5 kg)
P (67,5 kg)
S (57,3 kg)
K (65,5 kg)
P (67,5 kg)
S (57,3 kg)
K (65,5 kg)
P (69,5 kg)
S (59,3 kg)
K (67,5 kg)
Der Hersteller behält sich das Recht vor, Konstruktionsänderungen jederzeit einzuführen, in Folge dessen die Abmessungen und das Gewicht geändert werden können.
